Medidor de energia ADF400L Multi Circuitos Três Pahse

Aplicação: pré-pago e pós-pago (veja sobre a solução pré-paga do Acrel)
Monitoramento: Até 36 circuitos 1-fase ou 12 circuitos 3-fase ou mistos
Medição: 1 fase e 3 fases kWh (Classe 0.5S), kVarh, potência ativa, potência reativa, corrente, tensão e etc
Tensão nominal: 3x22 0/380V (50Hz)
Corrente nominal: 80A AC (conexão direta); 3x1(6)A AC (via CTs)
Comunicação (corpo principal): RS485 (MODBUS-RTU); Ethernet; Infravermelho
Comunicação (Expandido): 4G; WiFi; LoRa
Controle remoto: FAZER & DI
Instalação: 35mm Trilho DIN
Fonte de alimentação: 3*220/380V ou 220V AC
Padrão & certificado: CE

Entre em contato conosco

Features Specifications

Características do medidor de energia de Pahse de três circuitos ADF400L

ADF400L Multi Circuits Three Pahse Energy Meter

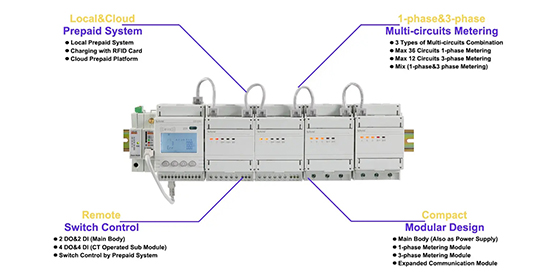

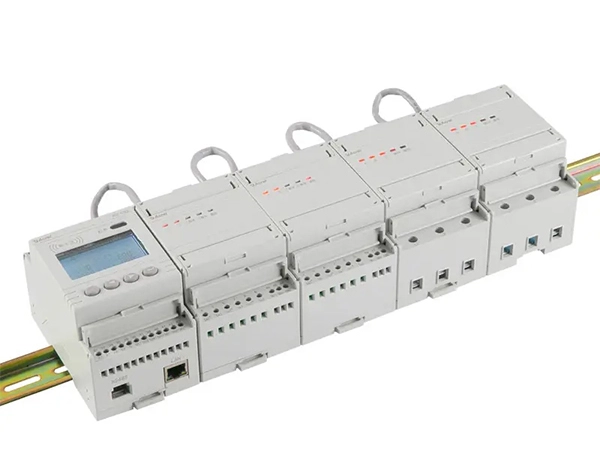

Design Modular Compacto

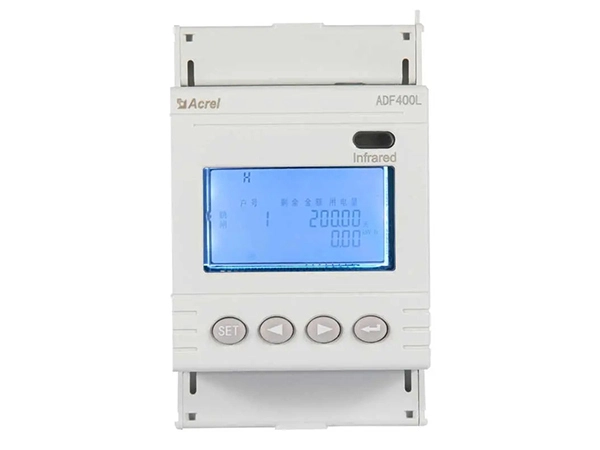

● Corpo principal (LCD & teclados HMI)

● Módulo de medição de 1 fase

● Módulo de medição trifásico

● Módulo de comunicação expandido

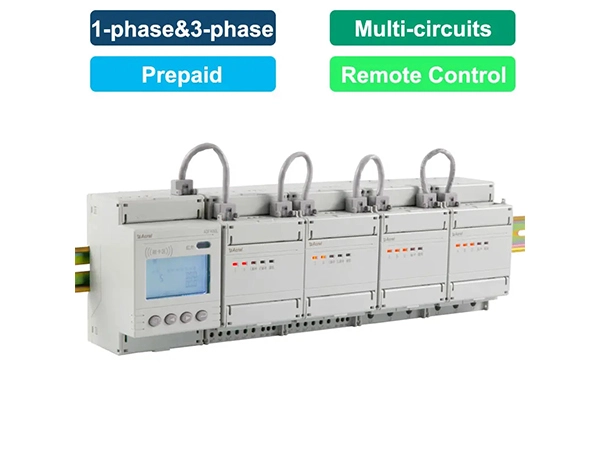

Compact Modular Design

Multi circuitos de medição para 1 fase e 3 fases

● 3 tipos de combinação de multi-circuitos

● Max 36 circuitos 1-fase de medição

● Max 12 circuitos 3-fase de medição

● Misto (1-fase & 3-fase de medição de circuitos)

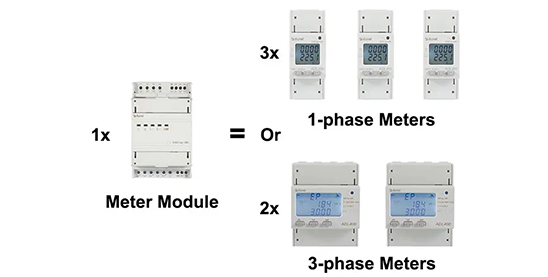

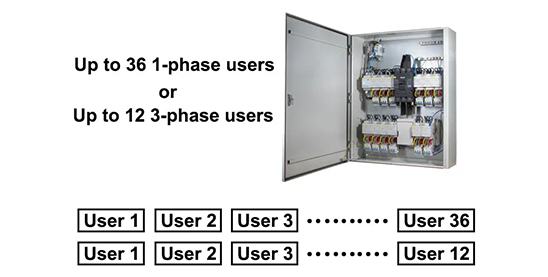

Multi Circuits Metering for 1-phase&3-phase

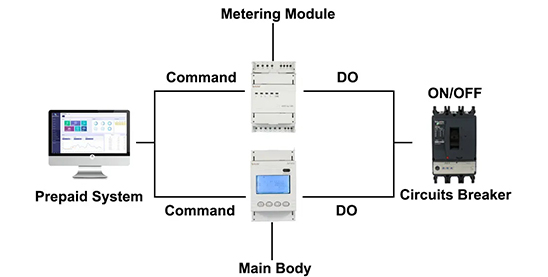

Controle remoto do interruptor

● Controle & Leia o status dos interruptores

● 2 DO & 2 DI (corpo principal)

● Contato seco DI (corpo principal)

● 4 DO & 4 DI (módulo de sub operado por CT)

● 220V AC Wet Contact DI (submódulo operado por CT)

Corpo principal

● Max 36 circuitos 1-fase ou 12 circuitos 3-fase

● Módulos Max 12 (1 fase) ou 6 Módulos (3 fases)

● RS485 (MODBUS-RTU); Ethernet

● LCD & teclados HMI

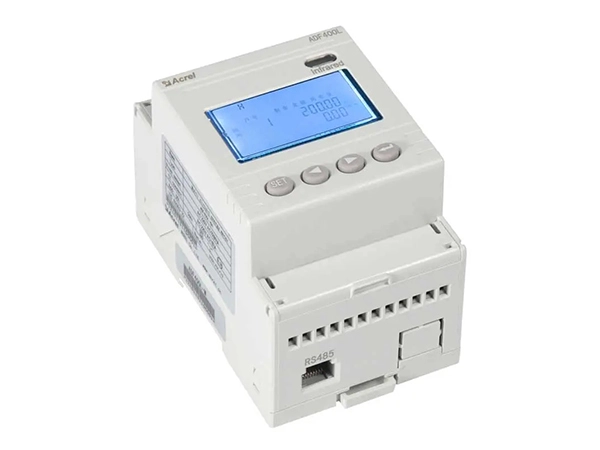

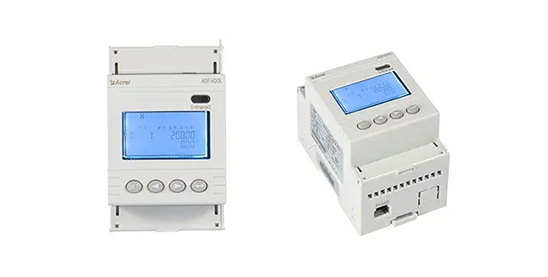

Main Body

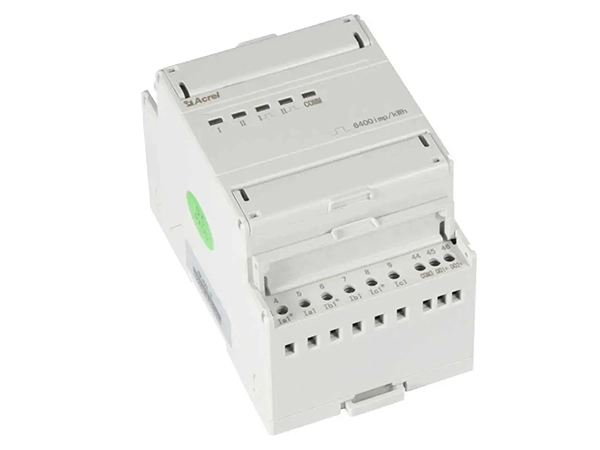

Sub Módulo (Conexão via CTs)

● Monitorar Max 2 circuitos 3-phsae

● 3x1(6)A AC (CT Operated Connection)

● 4DO & 4DI (220V AC Wet Contato DI)

● Indicador LED

Sub Module (Connection via CTs)

Sub Módulo (Conexão Direta)

● Monitorar Max 3 circuitos 1-fase ou 1 circuitos 3-fase

● Max 80A AC corrente de carga direta

● Indicador LED

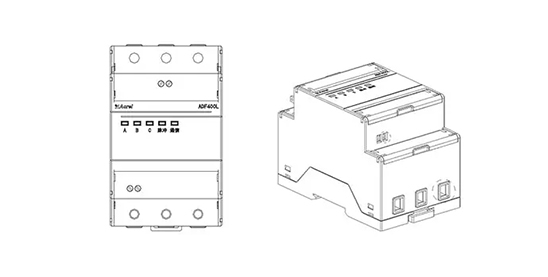

Sub Module (Direct Connection)

Módulo de comunicação expandido

● Upstream: 4G/WiFi/LoRa/LoRaWAN/NB-IoT

● A jusante: RS485 (MODBUS-RTU)

● Interface RJ45 (conectado com o corpo principal)

● Fonte de alimentação: 24V/12V DC ou 220V AC/DC

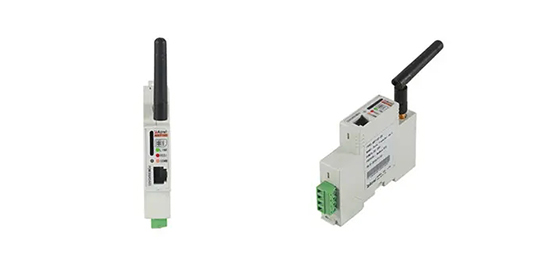

Expanded Communication Module

Especificações do medidor de energia de Pahse de três circuitos ADF400L

Parâmetro	Descrição & Valor
Auxiliar Fonte de alimentação	Tensão	3*220V/380V (para submódulos trifásicos); 220V AC (para submódulo de 1 fase)
Auxiliar Fonte de alimentação	Consumo de energia	≤ 10W
Entrada Tensão	Tensão nominal	3x 220/380V AC (3-phase); 220V AC(1-phase)
Entrada Tensão	Frequência	50Hz
Entrada Atual	Corrente nominal	Corrente de carga máxima 80A (para submódulo de 1 fase e 3 fases com conexão direta); 3 × 1(6)A (para submódulo de 3 fases via CTs)
Entrada Atual	Começando atual	1 ‰ Ib (Classe 0.5S)
Precisão	Medição	Classe 0,5
Precisão	Relógio	≤ 0. 5S/d
Pulso	Saída de pulso	1 Pulso de energia ativa para cada sub módulo de 3 fases
	Largura do pulso	80ms ± 20ms
	Constante de pulso	6400imp/kWh (fase 3)
Comunicação	RS485	MODBUS-RTU
	Infravermelho	Para digitalização de cartão pré-pago
	Ethernet	MODBUS-TCP
Ambiente	Temperatura de funcionamento	-20 °C ~ + 60 °C
	Temperatura de armazenamento	-30 °C ~ + 70
	Umidade	≤ 95% (sem condensação)
	Altitude	<2000m
