Sensor de temperatura sem fio em África do Sul

Resumo:À medida que a indústria de energia avança, há uma demanda crescente por maior segurança e confiabilidade dos equipamentos. Em resposta a este cenário, o sistema de monitoramento de temperatura sem fio ACREL foi projetado especificamente para aparelhos de alta tensão. Este sistema incorpora sensores de temperatura, que são auto-alimentados ou utilizam detecção de corrente, juntamente com módulos de transmissor sem fio, em cada local de medição de temperatura designado.

O sensor envia periodicamente os dados de medição de temperatura sem fio para a unidade de recepção, e a unidade de recepção pode ser conectada à rede para enviar os dados para a estação mestre, realizando assim a monitorização da temperatura eléctrica de um sistema regional.

Palavras-chave:Sensor de temperatura sem fio; sistema de monitoramento de temperatura sem fio; sensor de temperatura sem fio 470Mhz.

Visão geral do projeto

Chauvin está situado em ANTONY Cedex, França. O projeto atende principalmente subestações na África do Sul. Os modelos de produtos pertinentes abrangem duas unidades de ATC450-C, bem como vários sensores de temperatura sem fio, especificamente os modelos ATE400 e ATE100..

Introdução do produto

O dispositivo de medição de temperatura on-line Acrel é adequado para a detecção de temperatura de interruptores de alta e baixa tensão, contatos do disjuntor, cabeçotes médios de cabo de alta tensão, equipamentos de baixa tensão e alta corrente, para evitar o contato causado pela oxidação, afrouxamento e outros fatores durante a operação A resistência de contato excessiva e a geração de calor tornam-se um risco de segurança, Reflexão oportuna, contínua e precisa do status operacional do equipamento e segurança do equipamento.

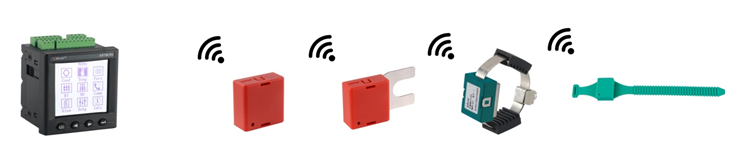

Solução de monitoramento de temperatura sem fio

● Sensor de temperatura sem fio

Monitor sensor de temperatura sem fio por detecção de CT

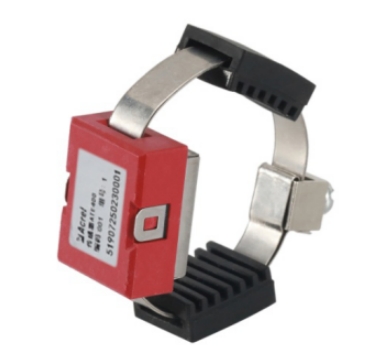

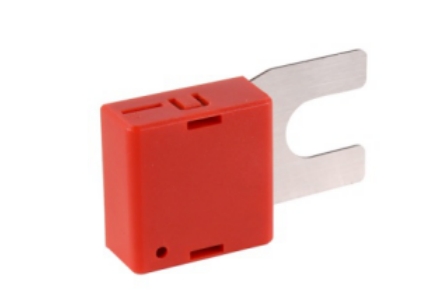

1) ATE400

Tamanho pequeno;

Transmissão sem fio;

Distância de transmissão sem fio, 150 metros;

Frequência de amostragem de fase, 15s;

CT-alimentado, mais de 5A corrente de partida;

Amplamente faixa de medição de temperatura, -40 °C ~ 125 °C.

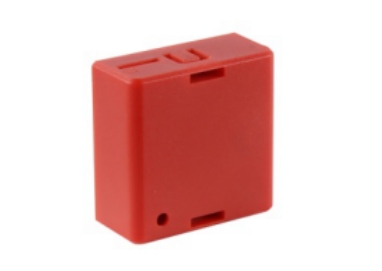

Sensor de temperatura sem fio alimentado por bateria

1) ATE200

Transmissão sem fio;

Distância de transmissão sem fio, 150m;

Frequência de amostragem de fase, 25s;

Alimentado por bateria, mais de 5 anos;

Amplamente faixa de medição de temperatura, -40 °C ~ 125 °C.

2) ATE100

Transmissão sem fio;

Distância de transmissão sem fio, 150m;

Frequência de amostragem de fase, 25s;

Alimentado por bateria, mais de 5 anos;

Amplamente faixa de medição de temperatura, -40 °C ~ 125 °C.

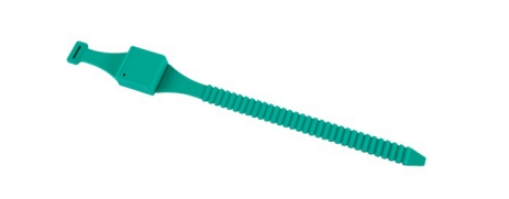

3) ATE100M

Transmissão sem fio;

Distância de transmissão sem fio, 150m;

Frequência de amostragem de fase, 25s;

Alimentado por bateria, mais de 5 anos;

Amplamente faixa de medição de temperatura, -40 °C ~ 125 °C.

● Unidade de exibição/receptor

①Receptor

1)ATC600-C

Transceptor sem fio;

Máxima medindo 240 pontos;

1 RS485 comunicação serial, Modbus-RTU;

2 relés de alarme;

A fonte de alimentação adapta-se com AC/DC220V, AC/DC110V.

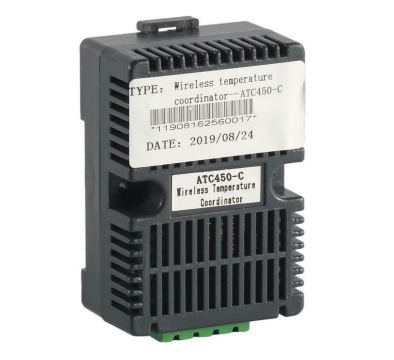

2)ATC450-C

Transceptor sem fio;

Máxima medindo 60 pontos;

1 RS485 comunicação serial, Modbus-RTU;

Fonte de alimentação adaptar com DC24V

Unit Display

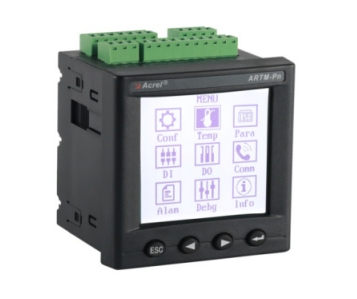

1) ARTM-Pn

Medição de temperatura sem fio, medição máxima de 60 pontos;

U, I, P, Q, f, Ep, Eq medição;

4 entradas digitais;

2 relés de alarme;

Visor LCD;

A fonte de alimentação adapta-se com AC220V, DC220V, DC110V, AC110V;

1 RS485 comunicação serial, Modbus-RTU.

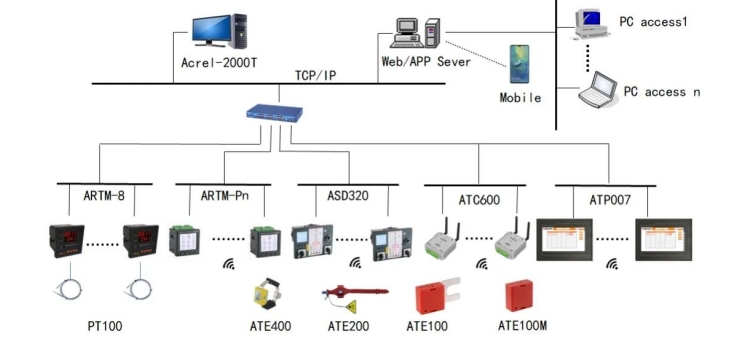

Estrutura

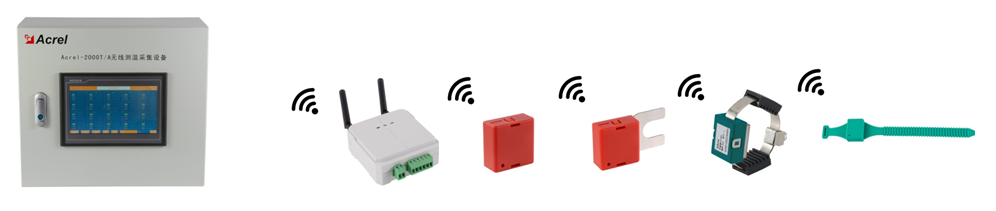

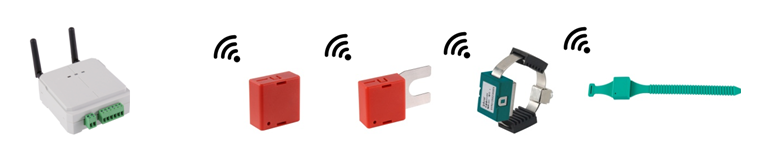

Solução típica

1.

2.

3.

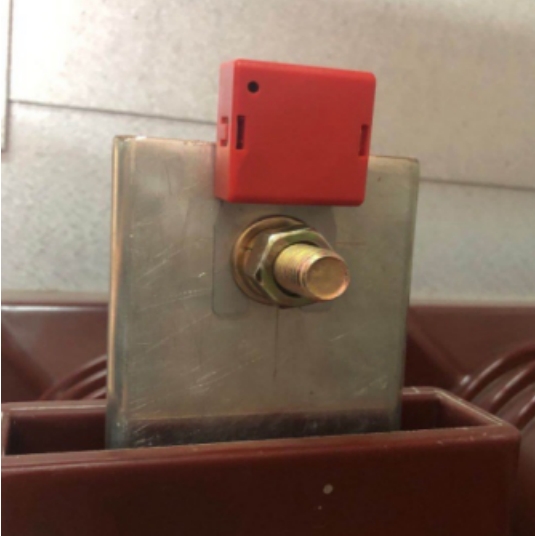

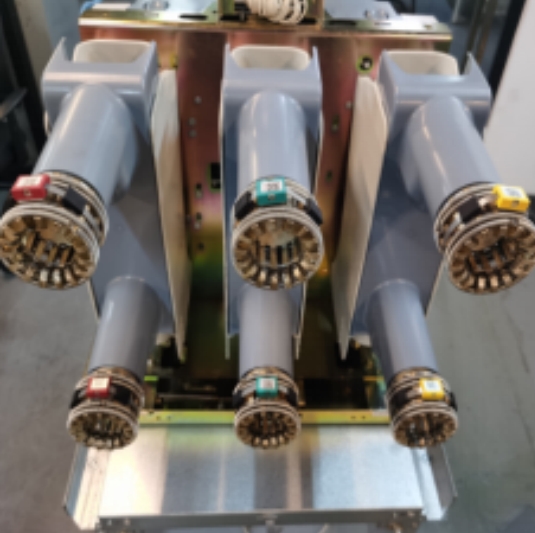

Fotos no site
