Sistema de monitoramento de energia em Ndola Stadium, Zâmbia

Resumo:O sistema elétrico de baixa tensão do estádio compreende onze subsistemas. Entre eles, o sistema de monitoramento de energia, servindo como um componente integral do sistema elétrico de baixa tensão do estádio, normalmente opera de forma independente. É integrado com o sistema de proteção contra incêndios e o sistema de iluminação inteligente para garantir a estabilidade e a segurança do estádio ao longo dos eventos.

Palavras-chave:Integração do sistema; Medidor de energia inteligente; Sistema de monitoramento de energia; Segurança elétrica

01 Visão geral do projeto

O Estádio Ndola do Aid Zambia é um estádio nacional que pode acomodar 40.000 pessoas. O estádio está localizado próximo à rodovia A3, nos subúrbios de Ndola. Cobre uma área total de 203.300 metros quadrados, com uma área total de construção de 452.080 metros quadrados, 4 andares acima do solo e uma altura de construção de 55,80 metros. Possui um total de 27 gabinetes de distribuição de energia de baixa tensão e 116 circuitos de distribuição de energia.

02 principais usos do relé de corrente residual

O sistema de monitoramento de energia Acrel-2000 foi implementado para fornecer suporte abrangente para a operação eficiente do Estádio Ndola na Zâmbia. Este sistema sofisticado abrange um total de 112 circuitos individuais, cada um meticulosamente monitorado para garantir o desempenho e a confiabilidade ideais. Para facilitar isso, um alcance de medidores foi estrategicamente instalado no gabinete de distribuição de energia. Esses medidores incluem a série ACR e os medidores de potência multifuncionais da série PZ, que são projetados especificamente para oferecer medições precisas e detalhadas de parâmetros elétricos. Ao empregar esses dispositivos avançados, o sistema de Acrel-2000 garante que o consumo de energia do estádio seja monitorado com alta precisão, melhorando assim a gestão de energia e contribuindo para a eficiência geral das operações do estádio.

De acordo com o conceito de design original e o cenário de aplicação prática, o sistema de monitoramento de energia é estruturado com uma arquitetura de três níveis. No nível fundamental, a camada de equipamento de campo é meticulosamente construída usando medidores multifuncionais que são estrategicamente colocados nos gabinetes de distribuição de energia de baixa tensão. Esses medidores são responsáveis por coletar vários parâmetros elétricos e, posteriormente, transmitir os dados coletados por meio do barramento RS485, garantindo um fluxo contínuo de informações.

Subindo na hierarquia, a camada de gerenciamento de comunicação serve como o elo pivô entre a camada de equipamento de campo e a camada de gerenciamento de controle de estação mais alta. Esta camada é composta por um conjunto de componentes essenciais alojados no gabinete de comunicação, incluindo servidores de comunicação que atuam como hubs centrais para troca de dados, conversores fotoelétricos que facilitam a transição entre sinais elétricos e sinais ópticos e switches Ethernet industriais que mantêm conectividade de rede robusta e confiável. Juntos, esses elementos garantem que os dados do equipamento de campo sejam retransmitidos de forma eficiente e precisa para as camadas superiores.

No ápice desta hierarquia estruturada está a camada de gerenciamento de controle da estação, onde o equipamento crítico, como o host de monitoramento, fonte de alimentação UPS, e vários monitores são instalados estrategicamente na caixa de coleta de comunicação localizada na sala de monitoramento. Essa camada é responsável pela supervisão e gerenciamento geral do sistema de monitoramento de energia, fornecendo recursos de visualização, análise e controle de dados em tempo real. O host de monitoramento processa os dados recebidos, permitindo que os operadores tomem decisões informadas, enquanto a fonte de alimentação da UPS garante operação ininterrupta, mesmo durante quedas de energia. Os monitores oferecem uma interface amigável, permitindo fácil monitoramento e resposta rápida a quaisquer anomalias ou problemas que possam surgir na rede de distribuição de energia.

Em resumo, esta arquitetura de três níveis do sistema de monitoramento de energia garante uma abordagem abrangente e eficaz para gerenciar e supervisionar a distribuição elétrica dentro de uma instalação, combinando a robustez da coleta de dados de campo com a inteligência de gerenciamento e controle centralizado.

A coleção de parâmetros elétricos do loop de entrada do sistema de distribuição de energia de baixa tensão adota o medidor de energia ACR330ELH, que pode medir todos os parâmetros de energia convencionais, como tensão trifásica, corrente, potência ativa, potência reativa, fator de potência, frequência, energia ativa, E pode monitorar vários parâmetros de qualidade da rede elétrica, como tensão e corrente 2-31 componentes harmônicos, grau de desequilíbrio de corrente e tensão. Este instrumento tem 4 fotoelétrico iOs contatos de entrada do interruptor de solação, estes contatos podem cooperar com o disjuntor inteligente para realizar a monitoração remota do interruptor do sinal do circuito. Esta série de medidores de energia de rede é usada principalmente em automação de subestações, automação de rede de distribuição, monitoramento de energia residencial, automação industrial, sistemas de gerenciamento de energia e edifícios inteligentes.

O circuito de saída adota o medidor de potência da série PZ80L, que principalmente completa a medição da corrente trifásica e a detecção do sinal do interruptor. O projeto de circuito para performances e lojas usa a série ACR120EL de medidores, com base na detecção de corrente trifásica e sinais de comutação, além de todas as funções convencionais de medição de parâmetros de potência e medição de energia.

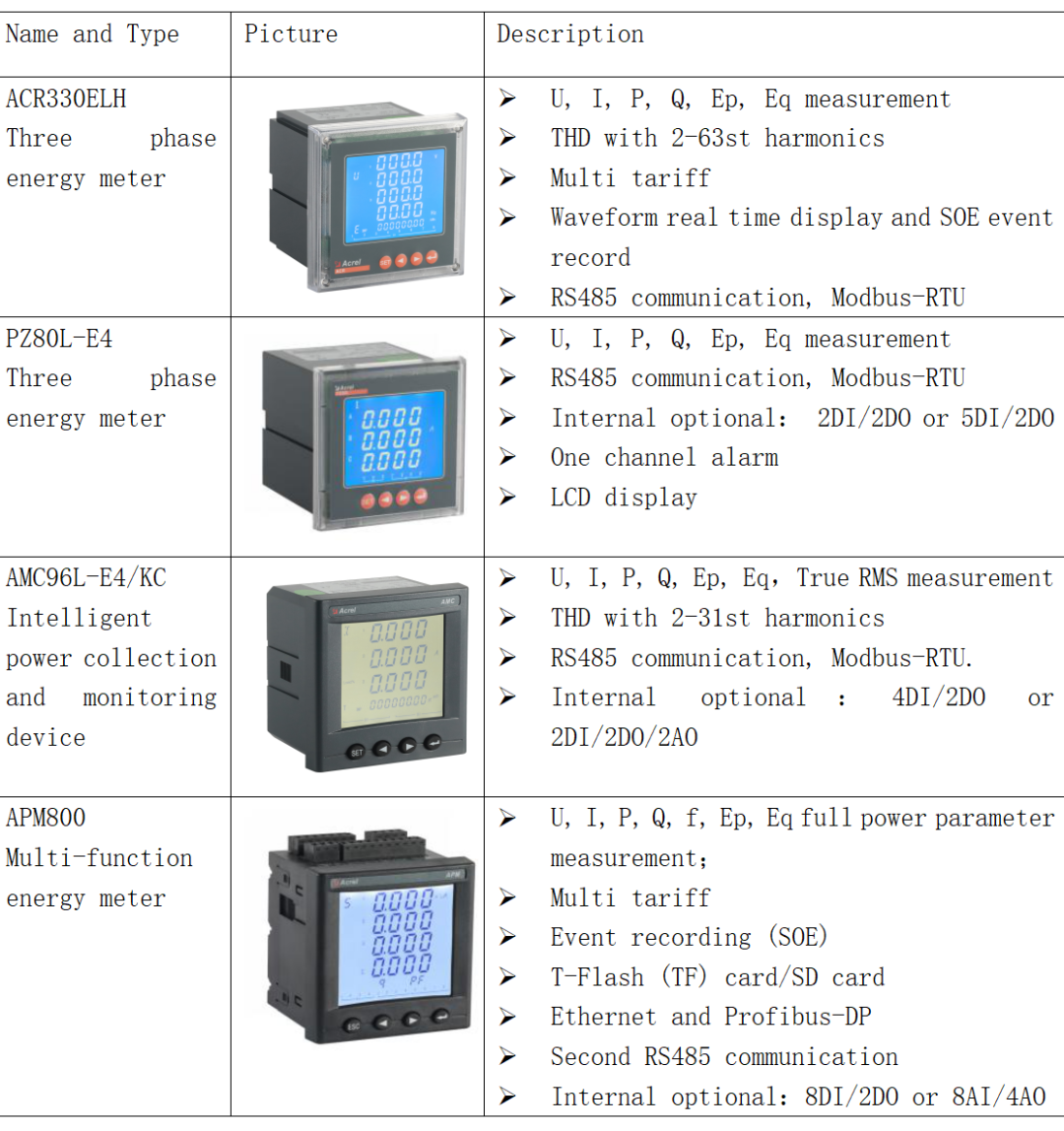

03 Produtos Relacionados

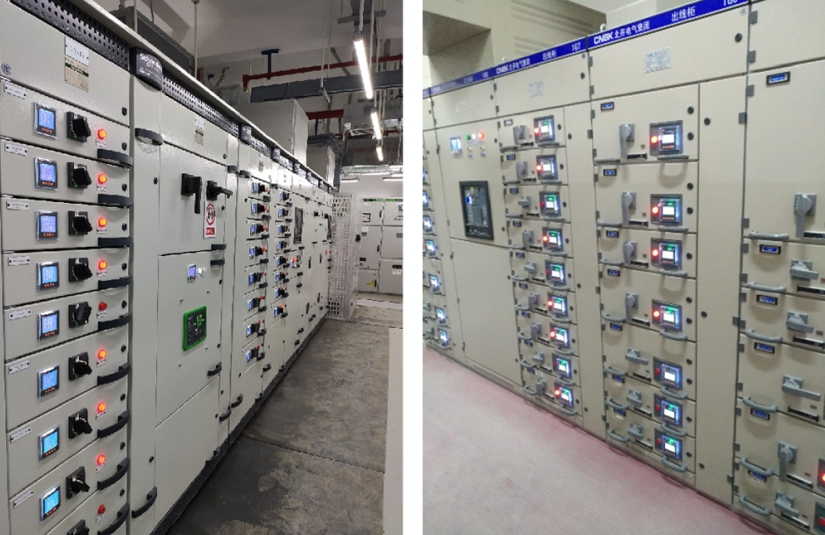

04 Fotos no site

05 Resumo

No domínio da moderna infraestrutura de distribuição de energia, a importância de garantir a segurança elétrica não pode ser exagerada. O sistema de monitoramento de energia Acrel-2000, conforme detalhado neste artigo, foi implementado com sucesso no Estádio Ndola. Este sofisticado sistema é projetado para facilitar o monitoramento em tempo real do consumo de energia associado aos circuitos de distribuição de energia na estação de distribuição de energia do estádio. Ele vai além da mera exibição do consumo de energia do circuito; ele incorpora recursos avançados de comunicação de rede, permitindo-lhe interagir perfeitamente com máquinas de gerenciamento de comunicação e computadores para formar um sistema abrangente de monitoramento de energia.

O sistema de Acrel-2000 analisa e processa meticulosamente a vasta gama de dados que coleta, garantindo que o status operacional de cada loop de distribuição de energia seja apresentado em tempo real. Ele é equipado com uma variedade de recursos intuitivos, incluindo uma caixa de diálogo de alarme pop-up, prompts de voz e luzes de alarme SMS, que aumentam coletivamente os mecanismos de alerta do sistema. Além disso, tem a capacidade de gerar uma ampla gama de relatórios de energia elétrica, curvas de análise e representações gráficas, facilitando assim a leitura remota do medidor e a análise e pesquisa aprofundadas dos padrões de consumo de energia elétrica.

A robustez e a confiabilidade do sistema Acrel-2000 são evidentes em sua operação estável, tornando-o um ativo inestimável para edifícios públicos de grande escala. Ele fornece uma base verdadeira e confiável para resolver problemas elétricos, garantindo que a segurança da distribuição de energia seja mantida em todos os momentos. Este sistema não só aumenta a eficiência do gerenciamento de energia, mas também contribui significativamente para a segurança geral e a sustentabilidade da rede de distribuição de energia no Estádio Ndola.
