Aplicação especial usando medidores de energia com CTs externos para projeto de modificação de energia

Resumo:

● O que são CTs externos para um medidor de energia?

● Por que precisamos de medidores de energia com CTs externos?

● Como usar medidores de energia com CTs externos?

● Outros medidores de energia com CTs externos.

O que são CTs externos para um medidor de energia?

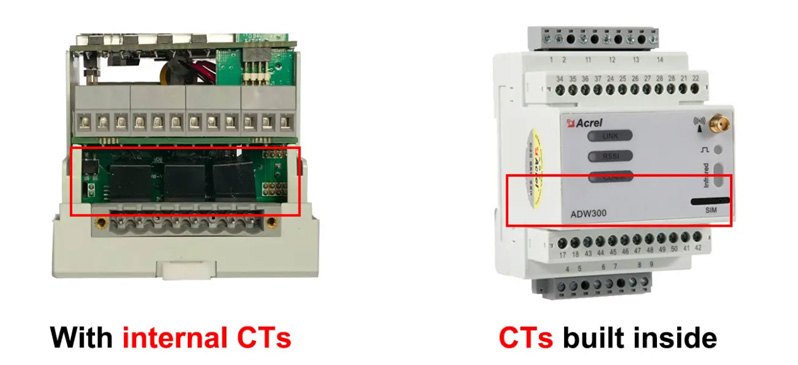

Normalmente, para a maioria dos medidores de energia, existem CTs (Transformadores de Corrente) construídos dentro dos medidores de energia. Portanto, a maioria dos medidores de energia está com CTs internos como a imagem à direita.

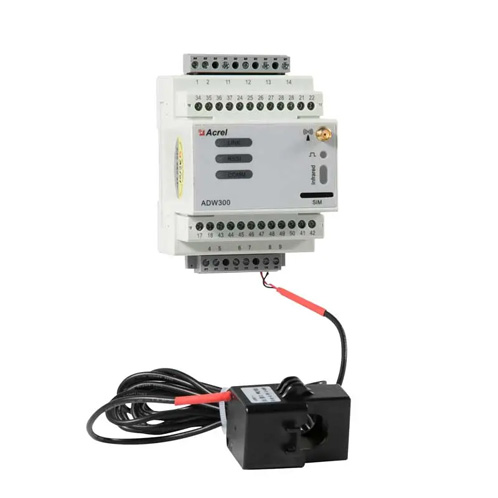

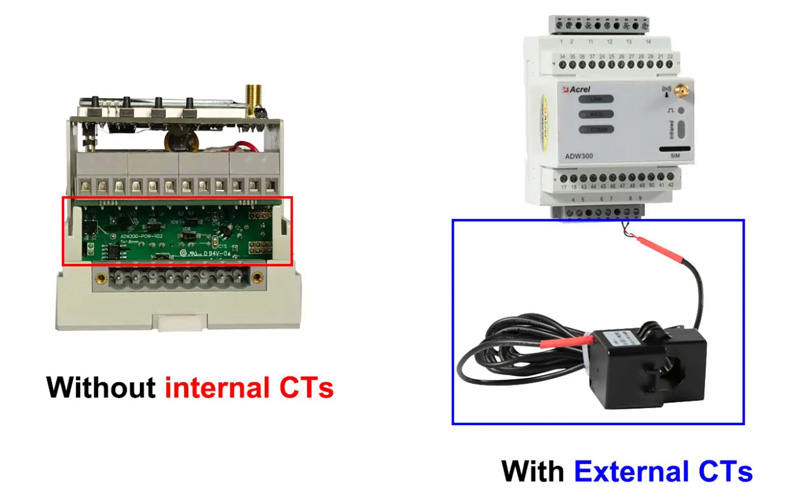

Os CTs externos para medidores de energia, por outro lado, são apenas CTs que estavam originalmente dentro dos medidores de energia e foram levados para o exterior e serviram como CTs externos. Muito literalmente, certo?

Por que precisamos de medidores de energia com CTs externos?

Então, naturalmente, vem uma questão de por que precisamos de tais medidores de energia com CTs externos? Deve ser feito para alguns fins práticos.

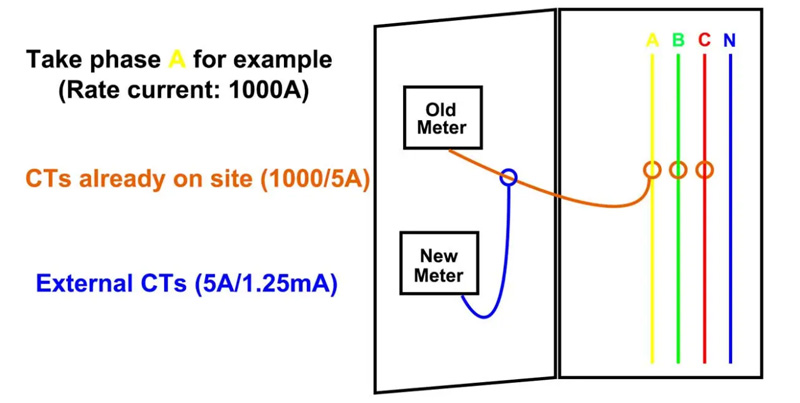

A primeira razão é porque podemos usar esse tipo de medidores de energia para realizar uma espécie de aplicação especial. E esta chamada aplicação especial é instalar CTs externos de medidores de energia nos cabos de saída de corrente secundária de outros CTs que já estavam no local.

Para este tipo de aplicação, a corrente nominal dos circuitos principais que precisamos para medir os dados elétricos como kWh, corrente, tensão e etc são normalmente grandes (tomar 1000A AC, por exemplo) e não permitiu desligar a energia para instalar os CTs eles. Obviamente, não será possível instalar os CTs nos circuitos principais com 1000A AC sem desligar a energia.

Então, aí vem um pensamento, por que não adquirir o sinal de corrente do cabo de saída de CTs já local de trabalho? (Uma vez que esta aplicação é comumente usada no projeto de modificação de energia, sempre haverá CTs a serem emparelhados com medidores de energia no local de trabalho anterior para medir os circuitos principais de grande corrente)

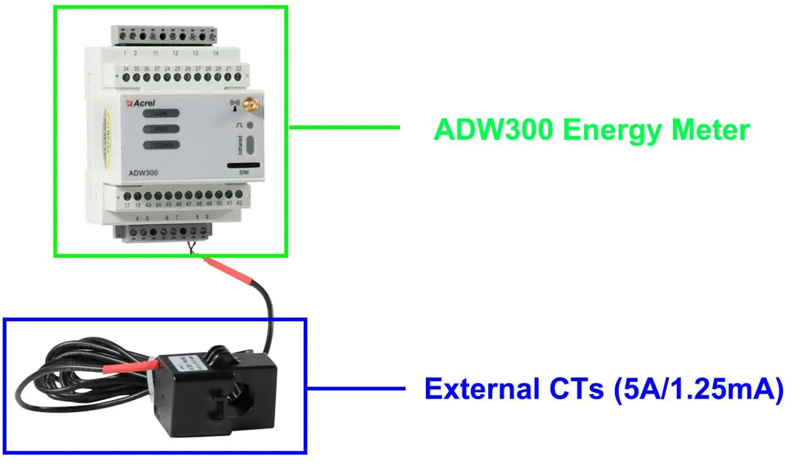

E qual é a proporção atual dos CTs anteriores do local de trabalho? Como temos um circuito principal com corrente nominal de 1000A AC, normalmente usaremos 1000A/5A CTs e a relação é 1000/5 = 200. Então, se a corrente em tempo real dos circuitos principais é 800A AC (corrente em tempo real não corrente nominal), então a saída de corrente secundária de CTs já no local de trabalho será 800/200 = 4A AC. E precisamos obter o sinal de corrente do cabo de saída de corrente secundária dos CTs do local de trabalho, então qual é a relação atual dos CTs externos emparelhados com o medidor de energia extra para modificação de energia? Naturalmente seria 5A/-mA certo? (tome 5A/1.25mA por exemplo) A imagem abaixo é umMedidor de energia AcrelCom CTs externos da relação de corrente 5A/1.25mA

Como usar medidores de energia com CTs externos

Por enquanto, esta questão será realmente simples, só precisamos instalar os CTs externos do medidor de energia para modificação no cabo de saída de corrente secundária dos CTs já no local de trabalho anterior. Isso resolverá dois problemas, embora a corrente do circuito principal seja realmente grande, mas a corrente de saída secundária dos CTs no local era baixa o suficiente (não mais do que 5A AC) para instalar diretamente nossos chamados CTs externos. E uma vez que este tipo de CTs externos são geralmente do tipo de núcleo dividido, só precisamos prendê-lo sem alterar qualquer fiação do local de trabalho.
