Solução de gerenciamento de energia de pilha de carregamento

Solução Baixar

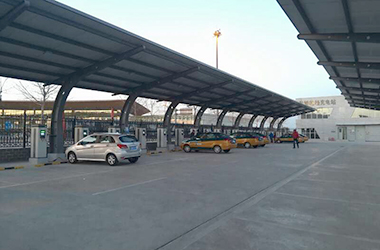

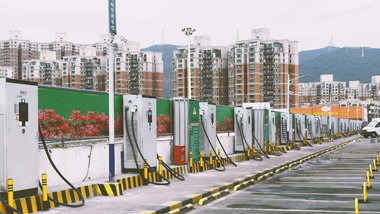

Nos últimos anos, em resposta ao aquecimento global e às mudanças climáticas causadas pelas emissões de gases de efeito estufa, os principais países se concentraram na promoção de veículos elétricos para substituir os veículos tradicionais de combustível. E a construção de pilhas de carregamento é muito importante na promoção de novos veículos de energia. Portanto, um grande número de projetos de pilha de carregamento surgiu em todo o mundo.

Monofásico e trifásico AC,Medidores de energia DCEstá em conformidade com os padrões IEC correspondentes e pode ser usado em todos os tipos de pilhas de carregamento AC e DC para realizar a medição de energia de carregamento, e pode transmitir parâmetros elétricos em tempo real através da comunicação.

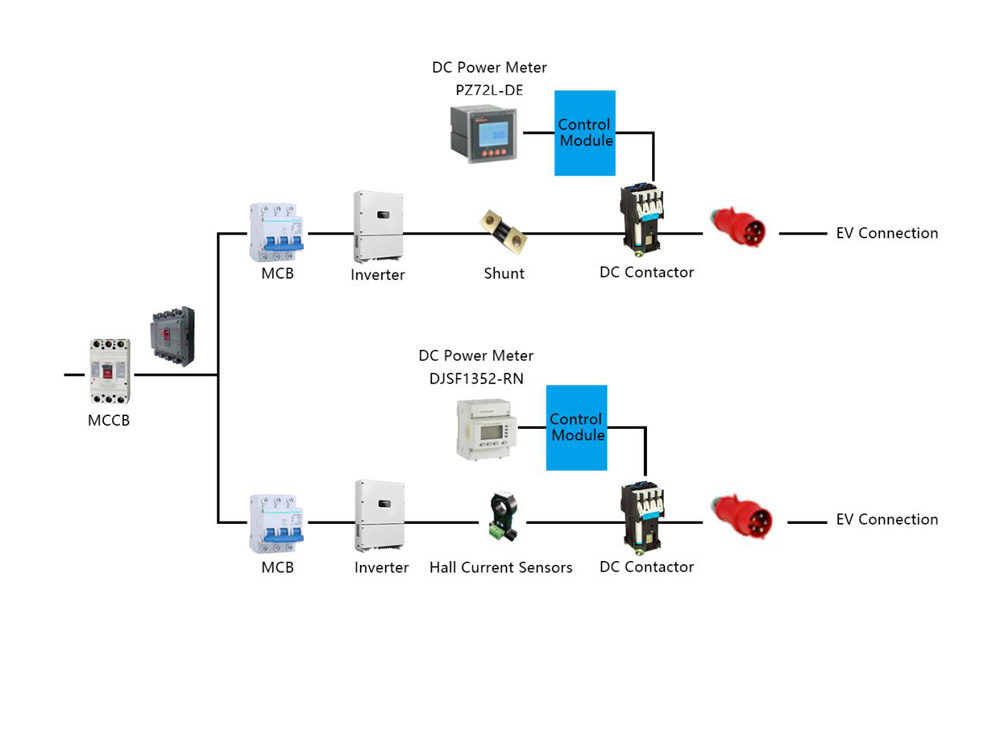

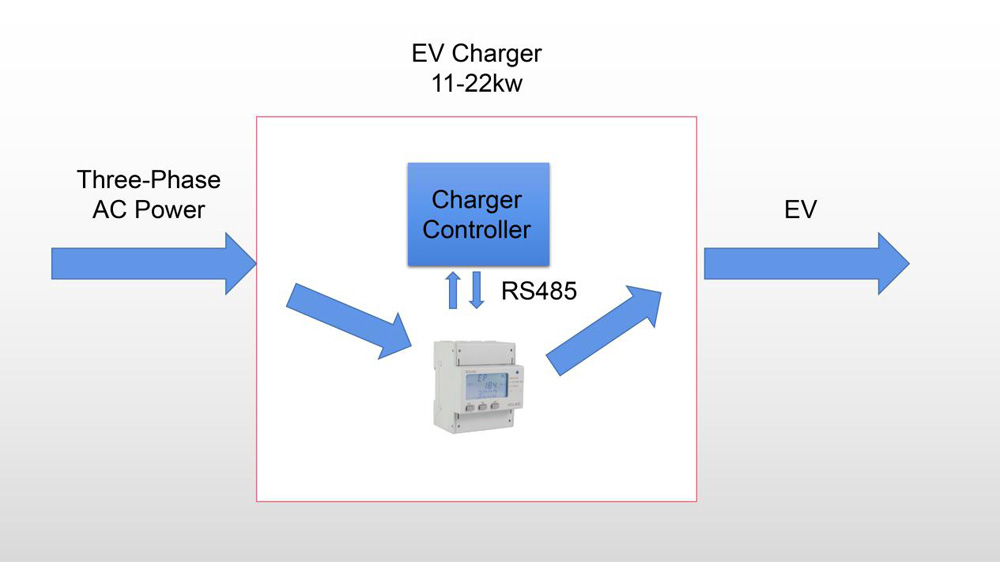

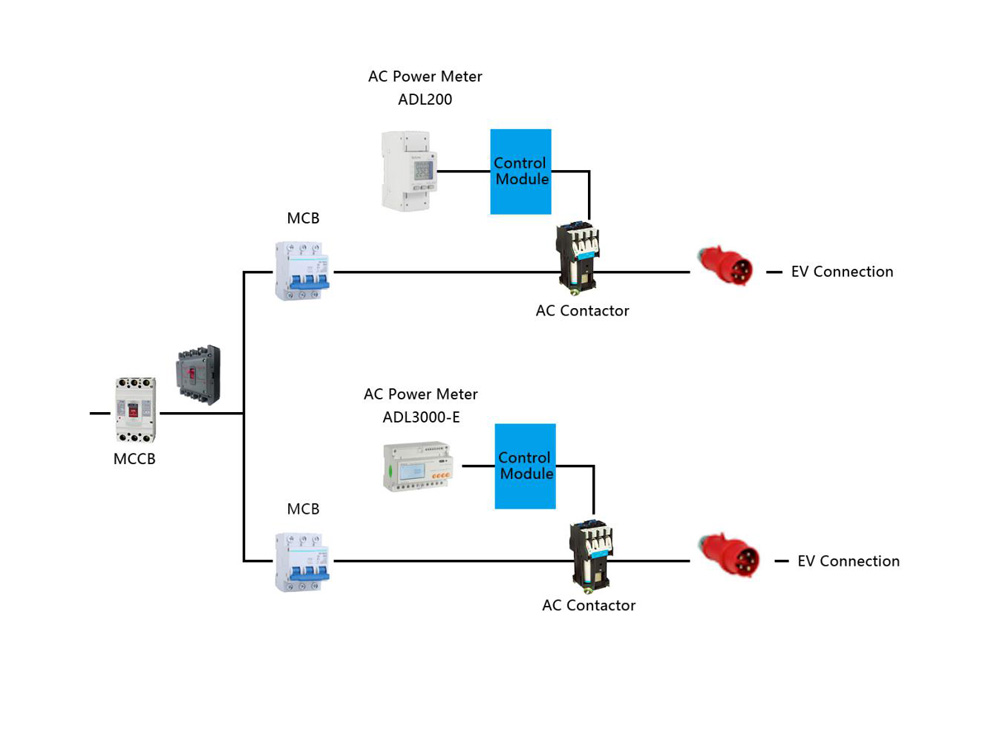

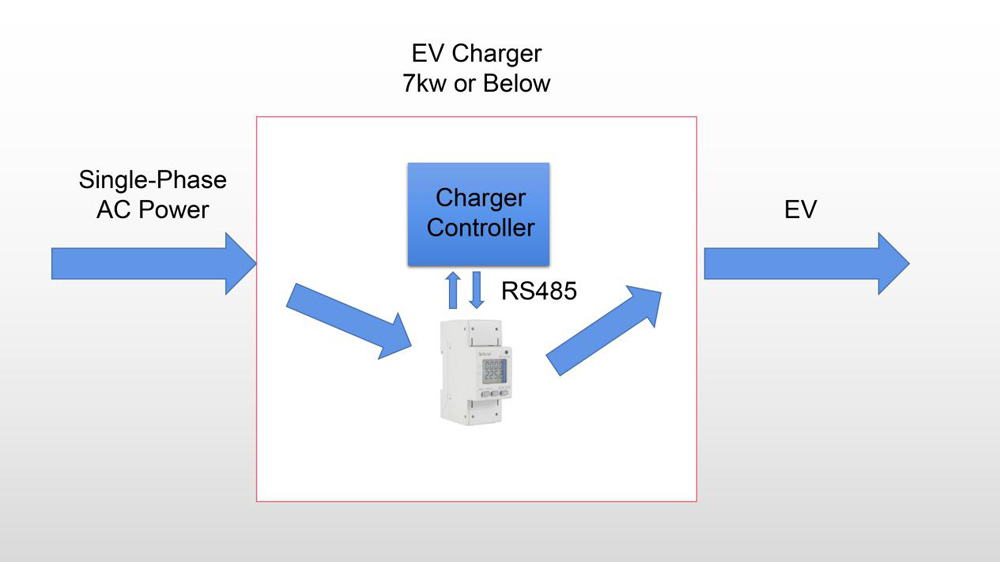

Estrutura do medidor de energia inteligente Acrel para carregamento EV

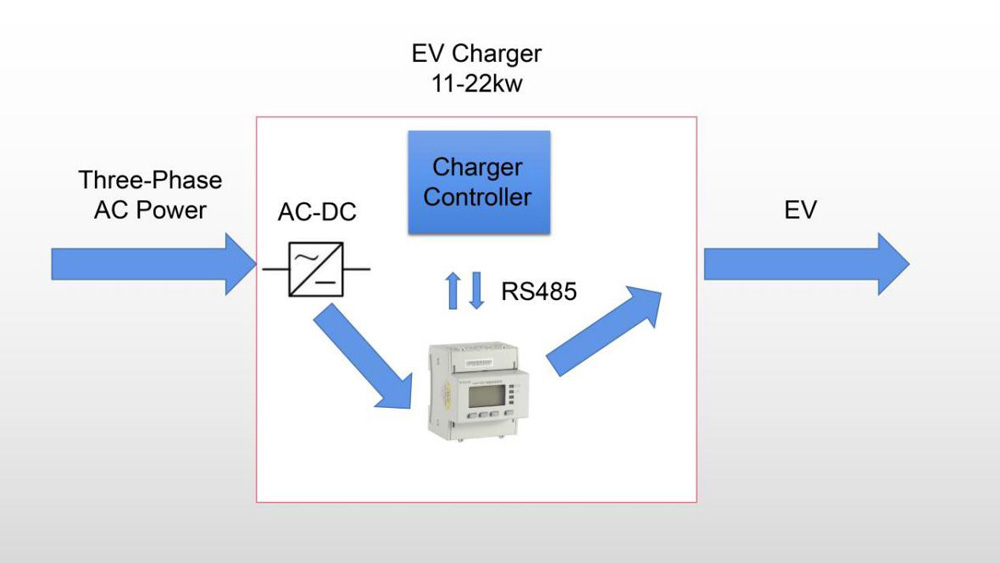

Structure of Acrel Smart Energy Meter for EV Charging

Principais funções do medidor de energia inteligente Acrel para carregamento EV

O gerenciamento de energia de carregamento do Acrel ev pode medir e exibir parâmetros elétricos, como tensão, corrente, energia, energia e suporte a comunicação RS485 e saída de pulso de energia elétrica.

1. precisão

Precisão de energia: Classe 0.5S ou Classe 1

2. configuração opcional

Multi tarifa opcional.

3. certificado

Com certificação CE ou IEC.

Seleção de produtos do medidor de energia inteligente Acrel para carregamento EV

Item	Forma	Tipo	Função

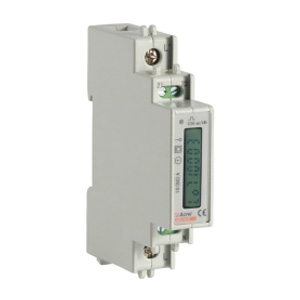

Medidor de energia monofásica AC		ADL10-E	Dinrailmounted;60A monofásico, entrada 50/60Hz; medição de parâmetros elétricos, como tensão, corrente, energia, energia; Comunicação RS485 (protocolo Modbus).

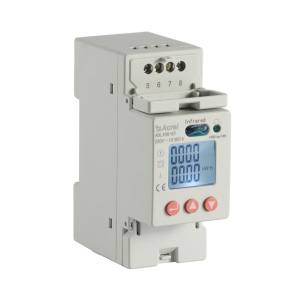

		ADL100-ET	Trilho Din montado; monofásico 60A, 50/60Hzinput; medição de parâmetros elétricos, como tensão, corrente, energia, energia; Comunicação RS485 (protocolo Modbus). saída de pulso de energia; opcional multitarifário.

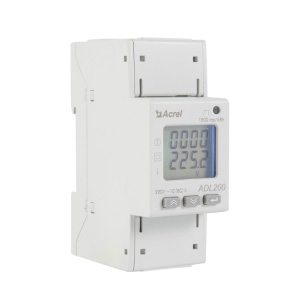

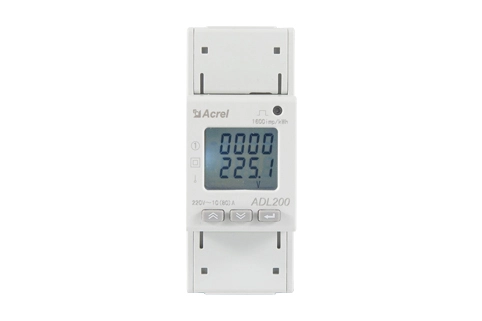

		ADL200	Dinrailmounted; monofásico 80A, 50/60Hzinput; medição de parâmetros elétricos, como tensão, corrente, energia, energia, etc.; Comunicação RS485 (protocolo Modbus); saída de pulso de energia; multitarifário opcional.

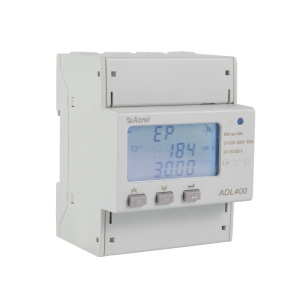

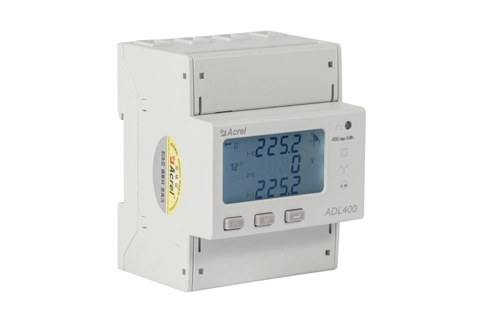

Medidor de energia AC trifásico		ADL400	Dinrailmounted; 80A trifásico, 50/60Hzinput; medição de parâmetros elétricos, como tensão, corrente, energia, energia; Comunicação RS485 (protocolo Modbus); saída de pulso de energia; opcional multitarifário.

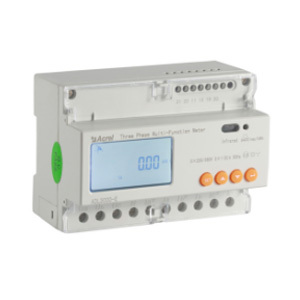

Medidor de energia AC trifásico		ADL3000-E	Din montado na ferrovia; 80A trifásico, entrada 50/60Hz; medição de parâmetros elétricos, como tensão, corrente, energia, energia; Comunicação RS485 (protocolo Modbus); saída de pulso de energia; multi tarifa opcional.

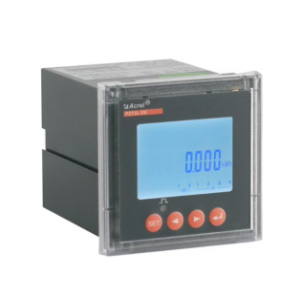

Medidor de Energia DC		PZ72(L)-DE	Panelmounted, medir tensão DC, corrente, potência; measureEnergia DC; tensão de conexão direta 0-1000V; suporte de medição de corrente 75mV de saída de shunt, suporte 0-5V, 0-20mA saída do hall; RS485 (protocolo Modbus)

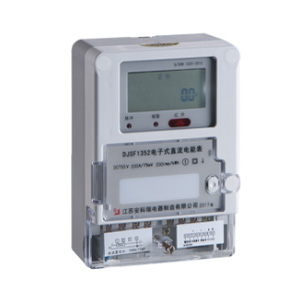

		DJSF1352	Wallmounted,measureDC tensão, corrente, potência; measureDC energia; tensão de conexão direta 0-1000V; medição de corrente suporta saída de 75mV de shunt, suporta 0-5V, 0-20mA saída do hall; RS485 (protocolo Modbus)

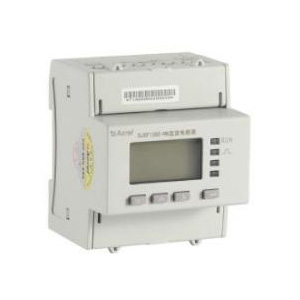

		DJSF1352-RN	Din-rail montado, suporte opcional de dois canais de tensão DC, corrente, medição de potência; medir energia DC; tensão de conexão direta 0-1000V; suporte de medição de corrente shunt 75mV de saída, Hallsensor0-5V de suporte, saída 0-20mA; Comunicação RS485 (protocolo Modbus)

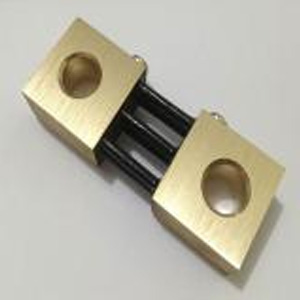

Shunt		AFL-T	Especificação comum: 300A/75mV

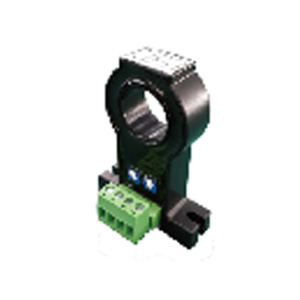

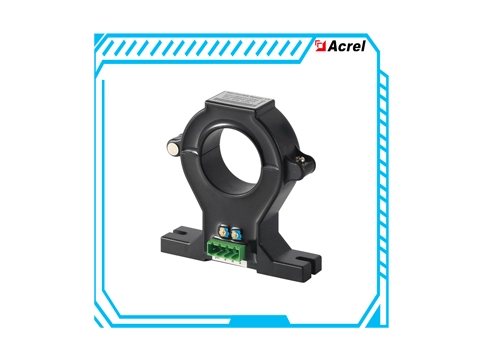

Sensor Hall		AHKC	Especificação comum: 1000A/5V
