Solução de controle e monitoramento de temperatura e umidade WHD

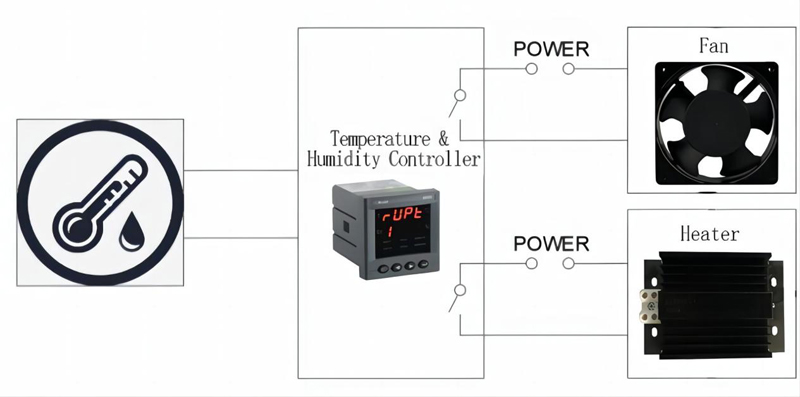

Estrutura

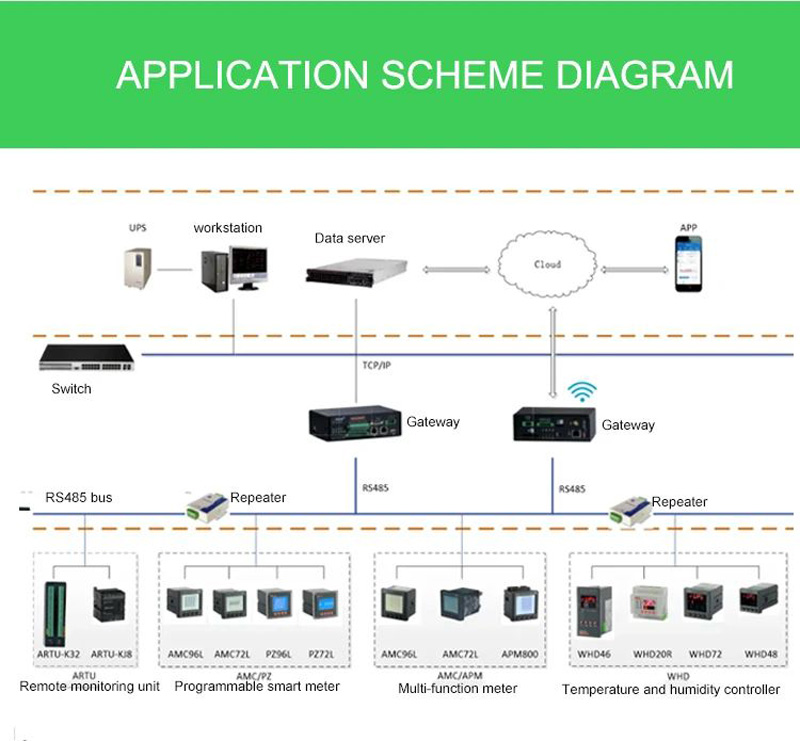

Energy Meter Application Structure

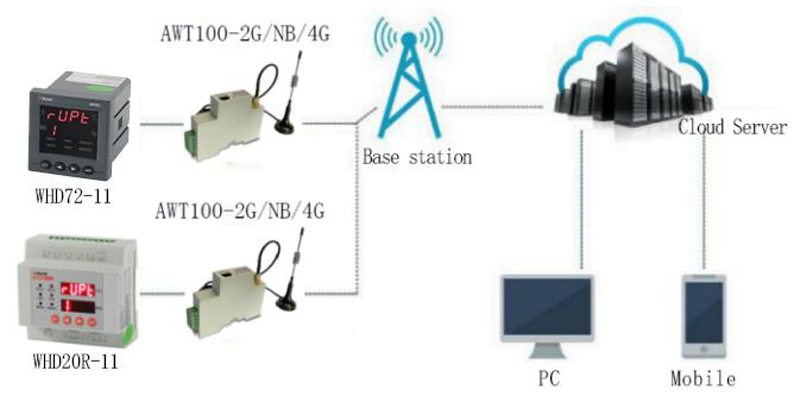

Energy Meter Solutions

Base da estação

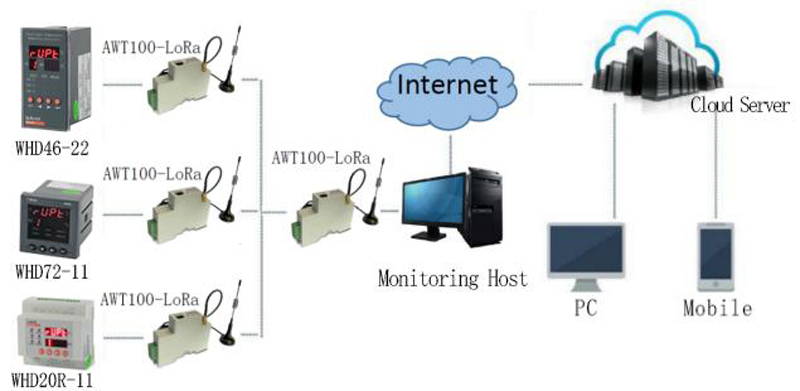

Energy Meter Solutions Station

Funções principais da solução de controle e monitoramento de temperatura e umidade Acrel WHD

1. aquecimento automático e desumidificação

2. comunicação: RS485(Modbus-RTU)

3. faixa de medição de umidade: 0-99% RH

4. faixa de medição de temperatura: -40 °C ~ 99,9 °C

5. umidade de trabalho do controlador: ≤ 95% RH

6. temperatura de trabalho do controlador: -20 ~ 60 °C

7. LED Display

8. saída analógica

9. Alarme

	Aplicação	Tipo	Funções

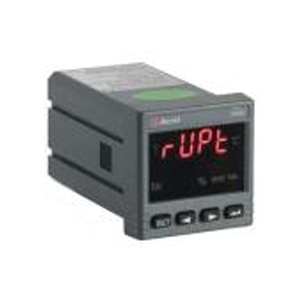

Controlador de temperatura & umidade		WHD48	Painel montado 1 canal RS485(Modbus-RTU) Exibição de LED Temperatura ± 1 °C Umidade ± 5% RH

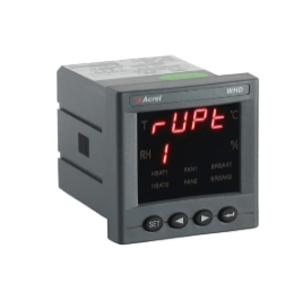

		WHD72	Painel montado 2 canais RS485(Modbus-RTU) Exibição de LED Temperatura ± 1 °C Umidade ± 5% RH

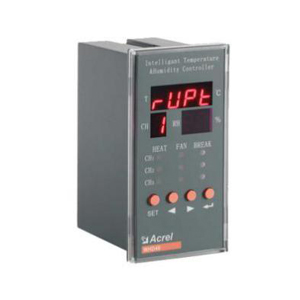

		WHD46	Painel montado 3 canais RS485(Modbus-RTU) Exibição de LED Temperatura ± 1 °C Umidade ± 5% RH

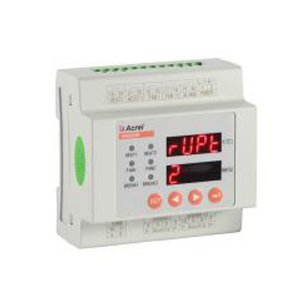

		WHD20R	Trilho DIN montado 2 canais RS485(Modbus-RTU) Exibição de LED Temperatura ± 1 °C Umidade ± 5% RH

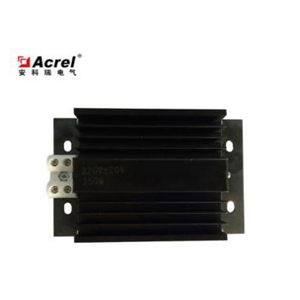

Aquecedor		ALW-100W	Tensão de funcionamento: AC220V AC110V Potência nominal: 50-300W Resistência de isolamento: ≥ 1000MΩ
Gateway inteligente		AWT100	Pressão de trabalho: DC24V orAC/DC220V Taxa de transmissão: 4800bps, 9600bps, 19200bps, 38400bps Comunicação: RS485
