Soluções de gerenciamento e monitoramento de energia do data center

É necessário monitorar em tempo real e centralizar o consumo de energia no data center e os dados podem ser exibidos na HMI, e carregado para o sistema de monitoramento de energia e ambiente por RS485 na tela de toque e realizar o monitoramento em tempo real de todo o sistema de distribuição de energia. Ao mesmo tempo, pode realizar análise de eficiência energética para reduzir o consumo de energia.

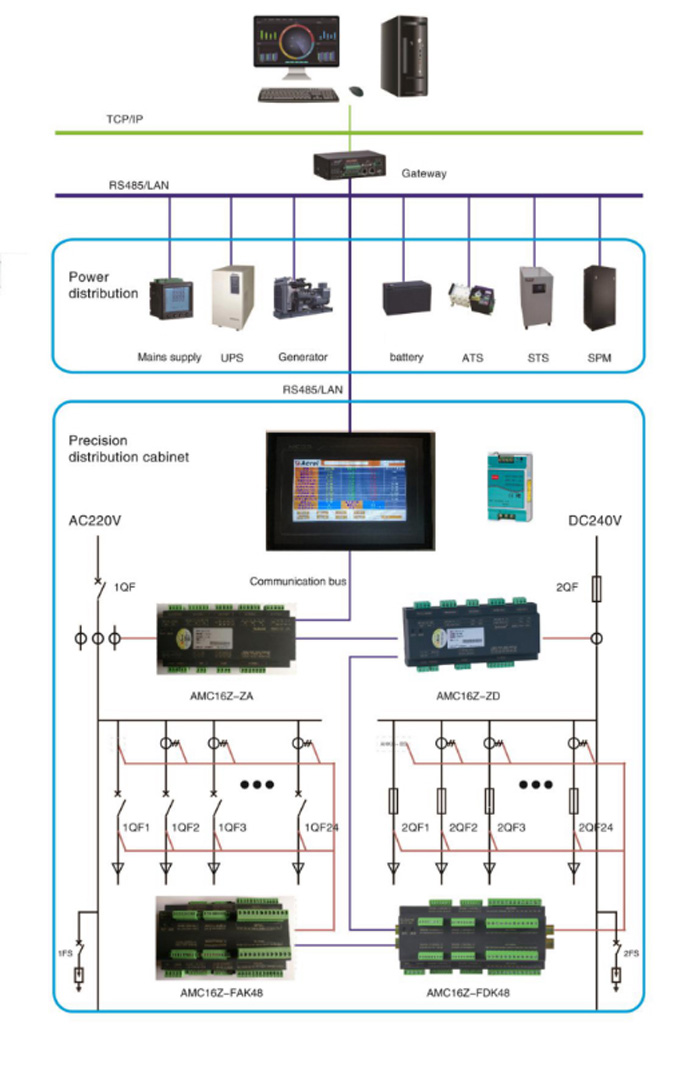

Estrutura do sistema de monitoramento e gerenciamento de energia do centro de dados do Acrel

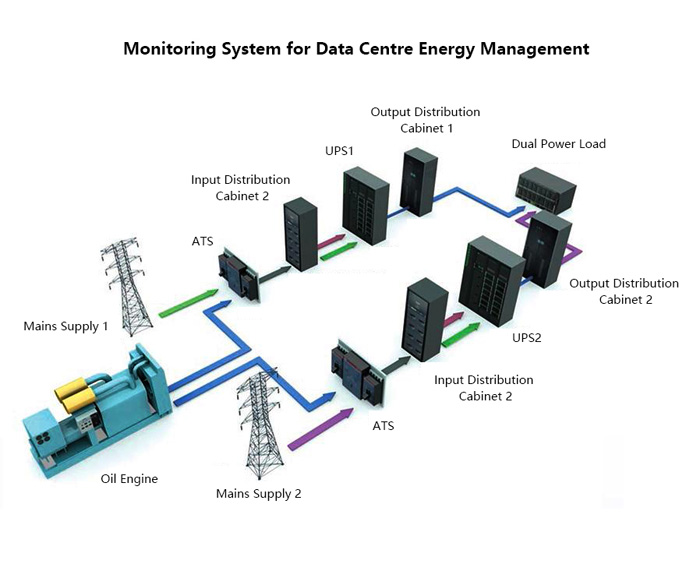

Acrel Data Center Energy Monitoring Management Solution

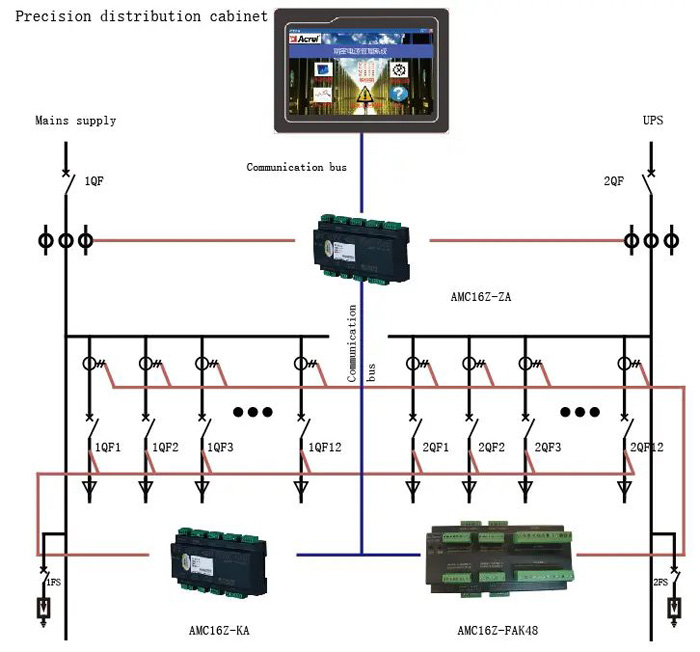

Structure of Acrel Data Center Energy Monitoring & Management System

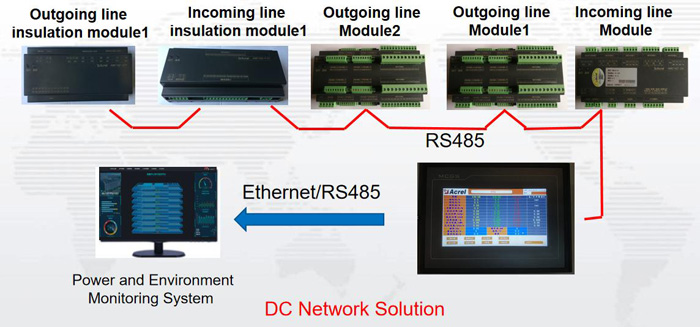

DC Network Solution

Structure of Acrel Data Center Energy Monitoring & Management System

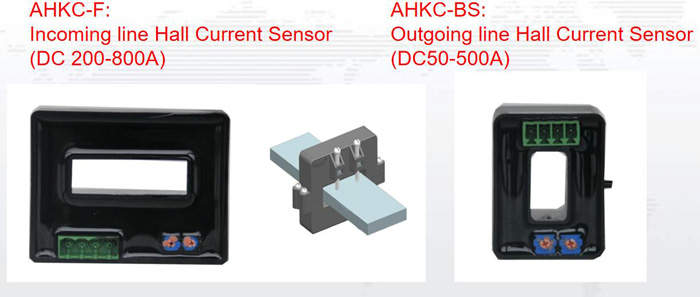

Hall Current Sensor

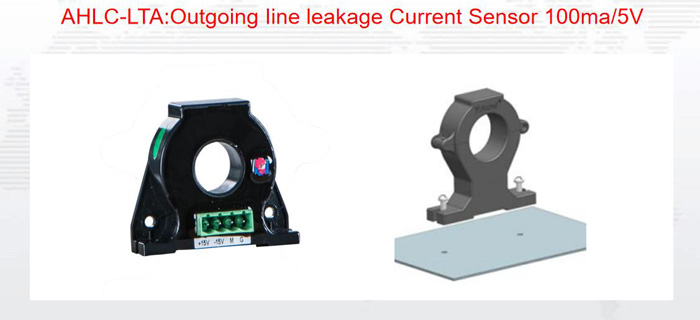

Current Sensor

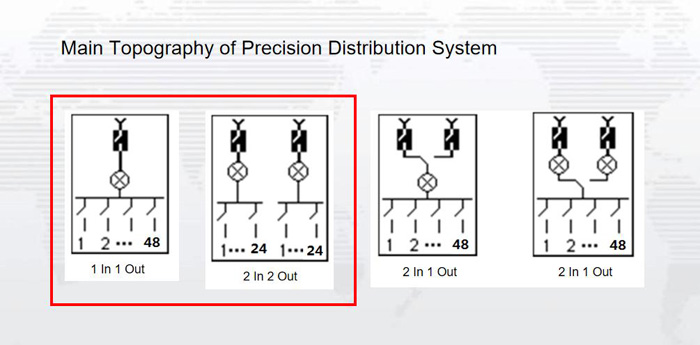

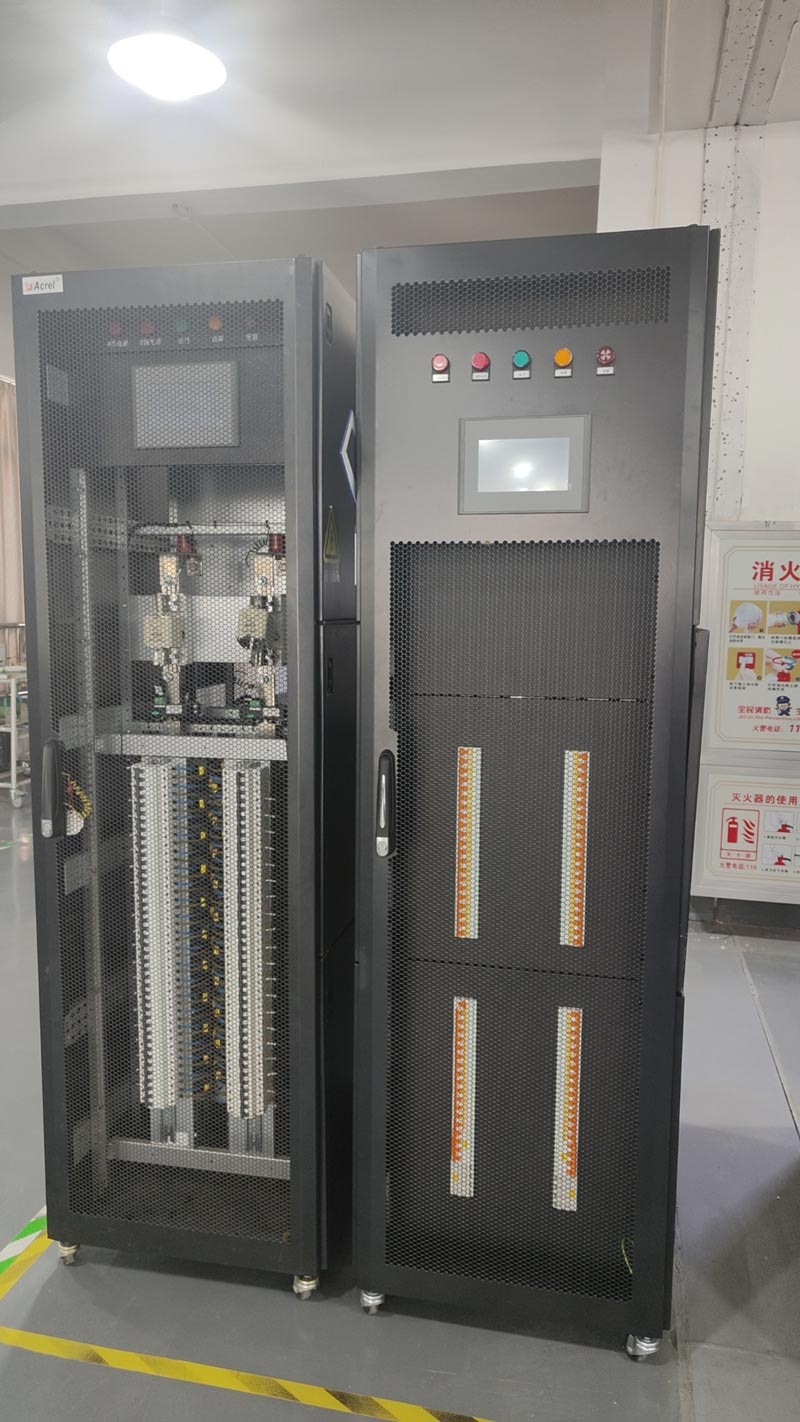

Precision Distribution System

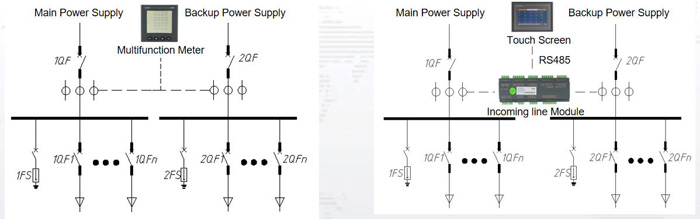

Acrel Power Meter Manufacturers

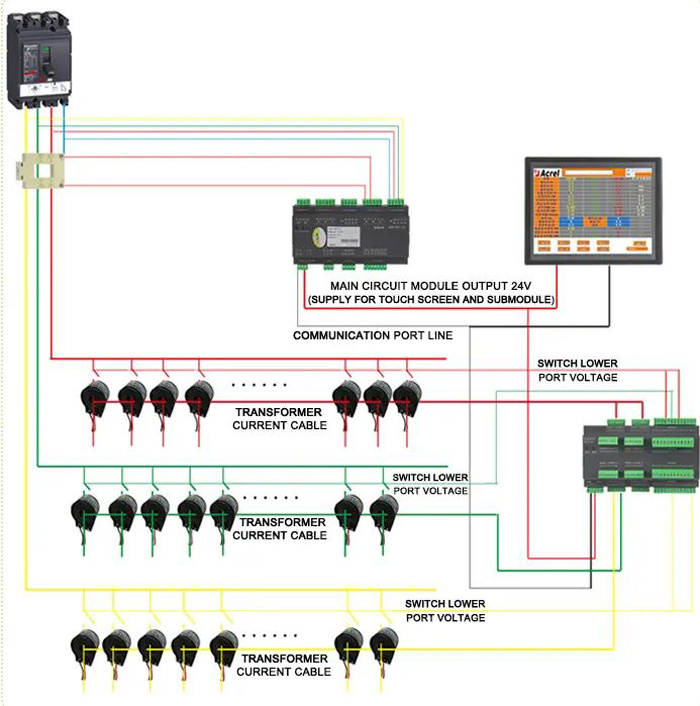

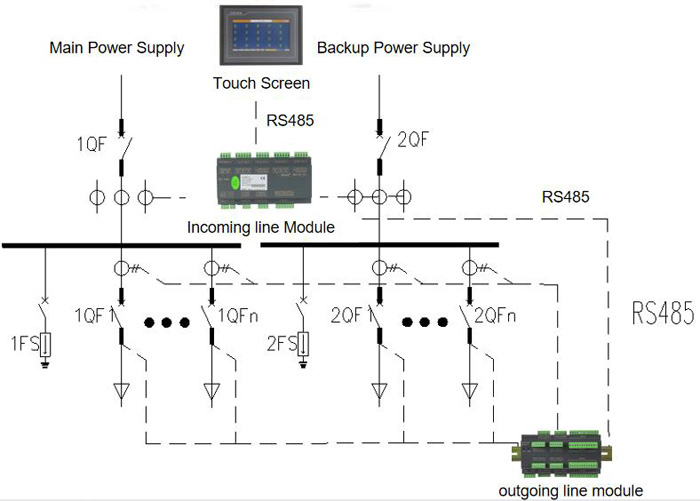

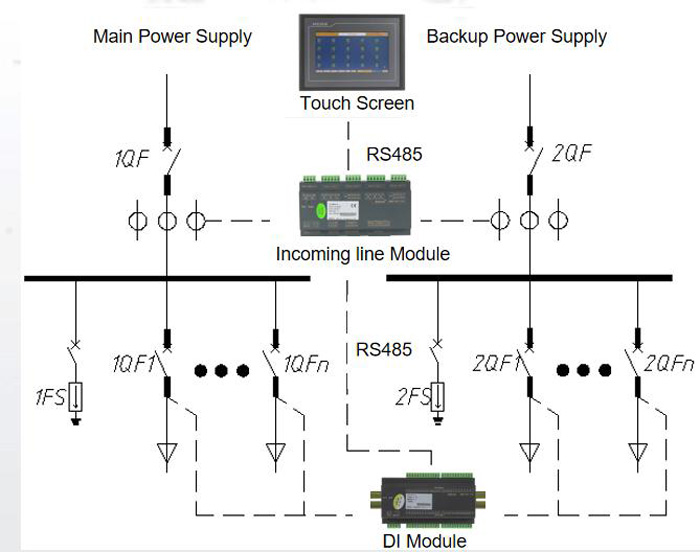

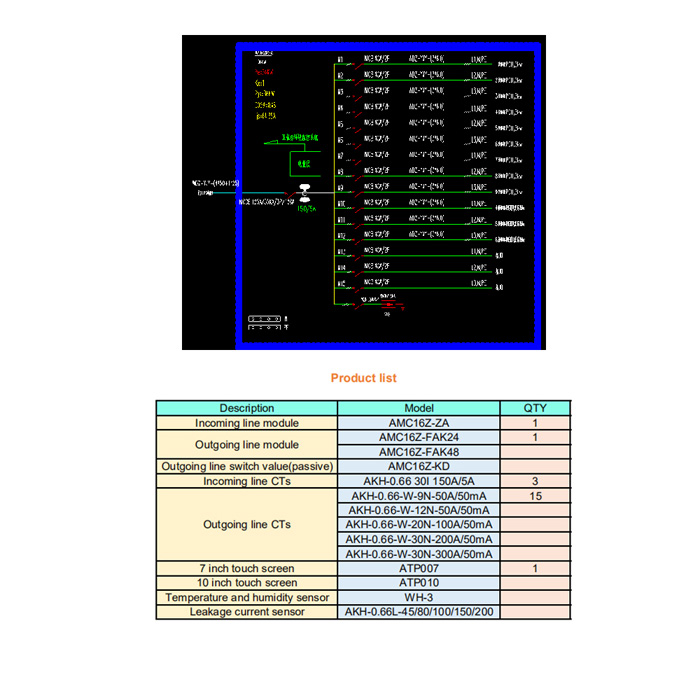

Structure of Acrel Data Center Energy Monitoring & Management System

Seleção de produtos do sistema de monitoramento e gerenciamento de energia do centro de dados Acrel

Nome	Pic	Modelo	Função principal

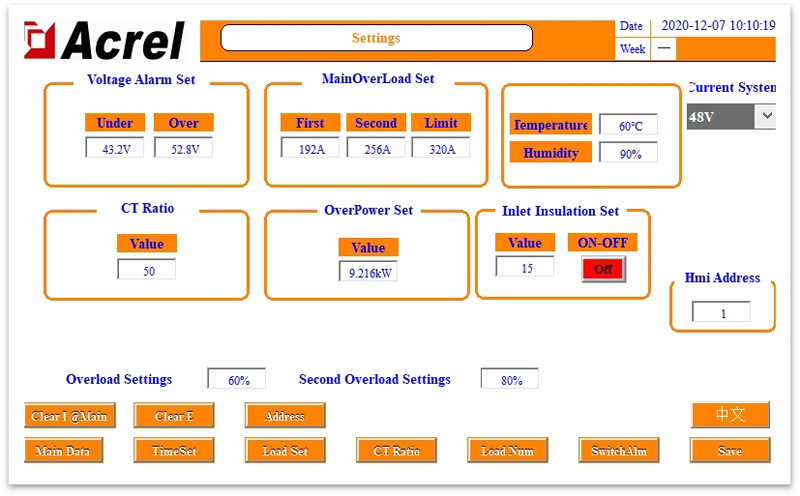

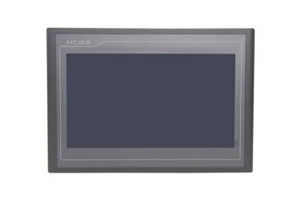

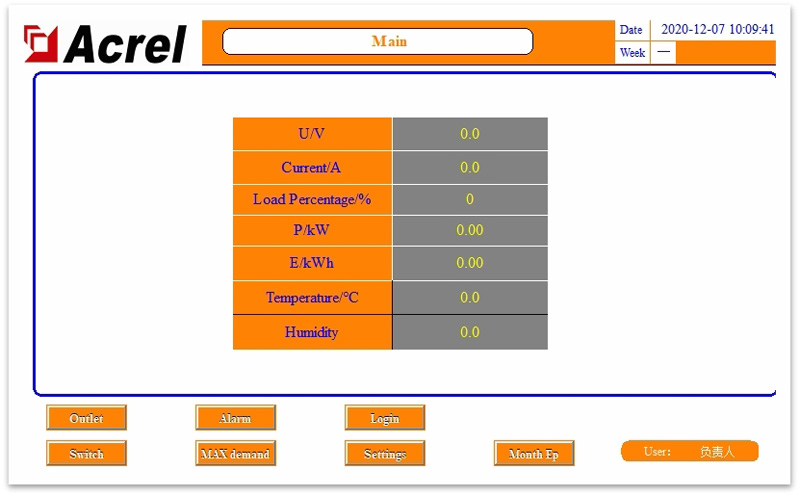

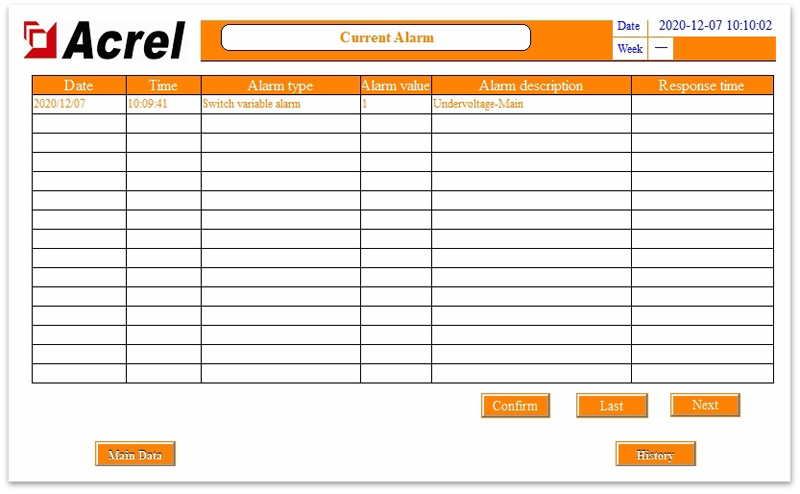

HMI		ATP007kt ATP010kt	1. tela de toque de 7 ou 10 polegadas 2. monitoramento em tempo real e tensão de exibição, corrente, potência, energia, qualidade de energia, status do interruptor, curva de forma de onda e assim por diante. 3. dispositivo de monitoramento de alarme, comunicação e outros parâmetros podem ser configurados na tela. 4. 2 RS485 e 1 interface Ethernet, e os dados podem ser carregados por RS485 ou RJ45.

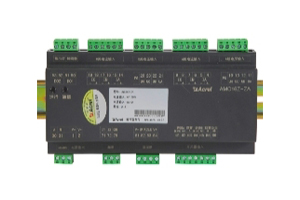

Módulo de monitoramento de linha de entrada AC		AMC16Z-ZA	1. instalação: trilho DIN 35mm 2. medição: A B independente 3 circuitos de fase, 6DI2DO,2 corrente de fuga, 1 temp. E umidade. 3. com fonte de alimentação de saída DC 24V para módulo de linha de saída e tela sensível ao toque. 4. comunicação: RS485 Modbus RTU

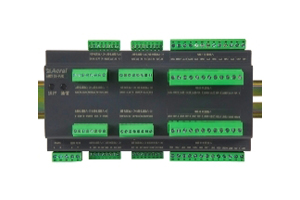

Módulo de monitoramento de linha de saída AC		AMC16Z-FAK24 AMC16Z-FAK48	1. instalação: trilho DIN 35mm 2. pode medir até 16 circuito 3 fase ou 48 circuito monofásico 3. fonte de alimentação DC24V 4. comunicação: RS485 modbus RTU

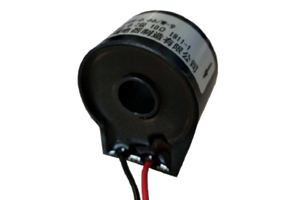

AC transformador de corrente de linha de saída		AKH-0.66W	Relação atual: 100A/50mA Especificação comum: 100A/50mA

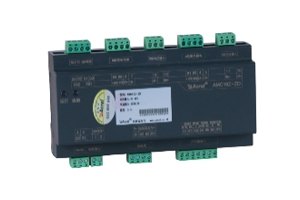

Módulo de monitoramento de linha de entrada DC		AMC16Z-ZD	1. instalação: Trilho DIN 35mm 1. medição: A B circuitos independentes, 6DI2DO,1 temp. E umidade. 2. com fonte de alimentação de saída DC 24V para módulo de linha de saída e tela sensível ao toque. 3. comunicação: RS485 modbus RTU

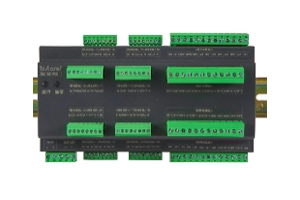

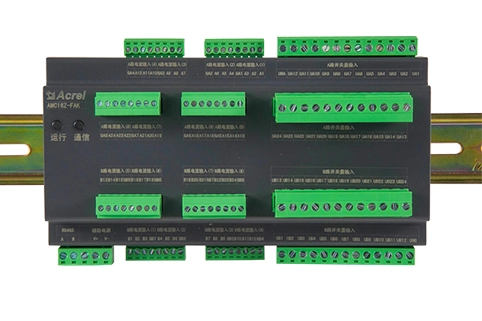

Módulo de monitoramento de linha de saída DC		AMC16Z-FDK24 AMC16Z-FDK48	1. instalação: Trilho DIN 35mm 2. pode medir até 48 circuitos DC linha de saída 3. fonte de alimentação DC24V 4. comunicação: RS485 modbus RTU

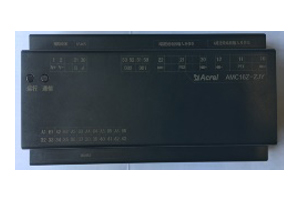

Módulo de monitoramento de isolamento de linha de entrada DC		AMC16Z-ZJY	1. instalação: Trilho DIN 35mm 2. medir A B circuito DC independente resistência de isolamento do solo do barramento principal 3. fonte de alimentação DC24V 4. comunicação: RS485 modbus RTU

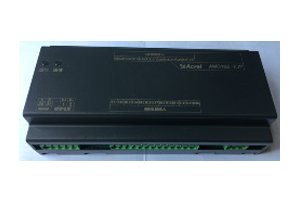

Módulo de monitoramento de isolamento de linha de saída DC		AMC16Z-FJY	1. instalação: Trilho DIN 35mm 2. medir 24 circuitos de resistência de isolamento de terra da linha de saída DC

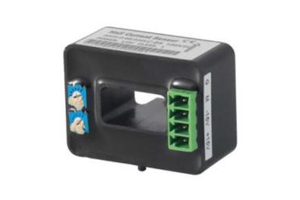

Sensor de corrente de efeito hall de linha de saída DC		AHKC-BS	Relação atual: 100A/5V Especificação comum: 100A/5V
