din rail single phase electronic energy meter

ADL10-E 1P monofásico medidor de energia elétrica

Name: ADL10-E 1P monofásico medidor de energia elétrica
Brand: Acrel Co.,Ltd.

ADL10-E medidor elétrico monofásico é projetado para medição de energia monofásica no sistema de baixa tensão. O medidor atende aos requisitos técnicos relacionados do medidor eletrônico nos padrões IEC62053-21 de IEC62053-22.

● Corrente de entrada 60A

● Display LCD

● RS485 (MODBUS-RTU)

Entre em contato conosco

Features Specifications Drawings

Características do medidor ADL10-E energia elétrica de fase monofásica 1P

Tamanho compacto pequeno

● Dimensão (L * W * H): 18mm * 88mm * 70mm

Small Compact Size

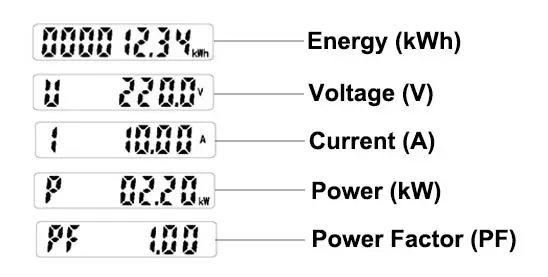

Medição de parâmetros de eletricidade diversificada

● U (tensão)

● I (atual)

● P (potência)

● Q (potência reativa)

● S (potência aparente)

● PF (fator de potência)

● KWh (quilowatt-hora)

● KVarh (Kilovar-horas)

Diverse Electricity Parameters Measurement

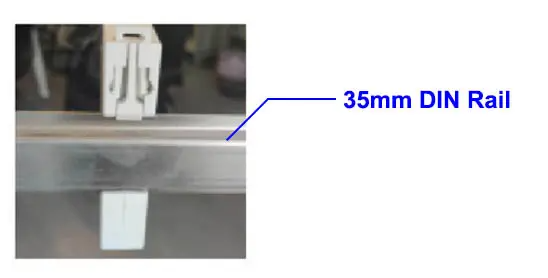

Instalação de Trilho DIN

● Trilho DIN padrão de 35mm

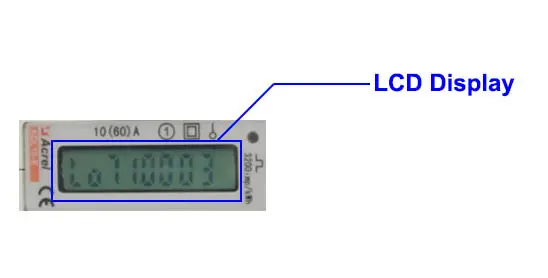

Visor LCD

● 8 dígitos

LCD Display

Especificações do medidor ADL10-E energia elétrica de fase monofásica 1P

Função	Função	Descrição da função	Função fornecer
	Medição de kWh	KWh ativo monofásico (positivo e negativo)	■
	Medição de parâmetros elétricos	Tensão, corrente, potência ativa, potência reativa, potência aparente, fator de potência e frequência	■
	Visor LCD	Tela LCD de seção de 8 bits	■
	Comunicação	Interface de comunicação: RS485, protocolo de comunicação: MODBUS-RTU	Π
Desempenho elétrico	Tensão de entrada	Tensão de referência	AC220V
		Frequência de referência	50Hz
		Consumo de energia	<10VA
	Corrente de entrada	Corrente básica	10A
		Corrente máxima	60A
		Corrente de partida	0,004Ib
		Consumo	<4VA (Corrente máxima)
Desempenho mecânico	Desempenho de medição	Precisão da medição	1 Classe
	Desempenho de medição	Faixa de medição	000000.00 ~ 999999.99kWh
	Comunicação	Interface	RS485(A +, B-)
		Modo de conexão	Condutores de par trançado blindados
		Protocolo	MODBUS-RTU
	Contorno (comprimento × largura × altura)	18mm × 96mm × 70mm
Ambiente de trabalho	Faixa de temperatura	Temperatura de trabalho	-25 °C ~ 55 °C
	Faixa de temperatura	Temperatura de armazenamento	-40 °C ~ 70 °C
	Humidade relativa		≤ 95% (sem condensação)
	Altitude		<2000m
