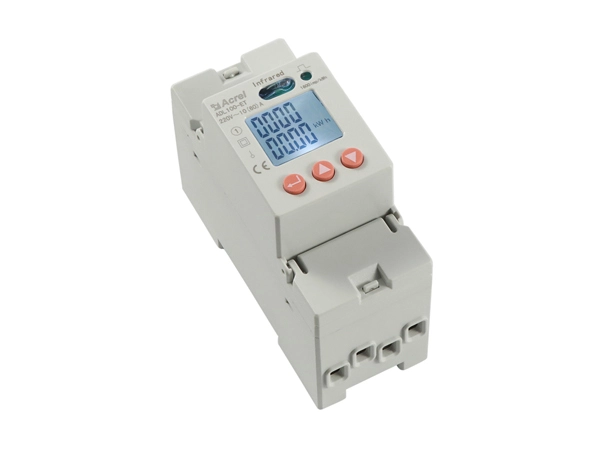

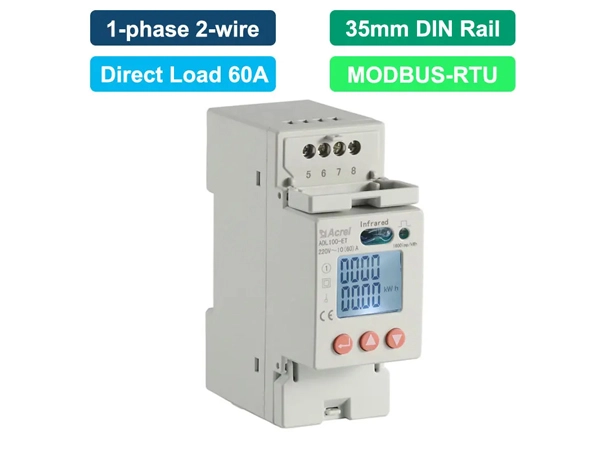

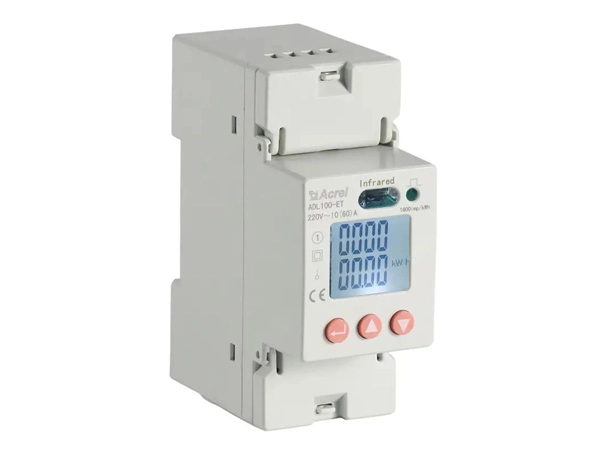

din rail single phase electronic energy meter

Medidor ADL100-ET da energia elétrica da fase 2P monofásica

Name: Medidor ADL100-ET da energia elétrica da fase 2P monofásica
Brand: Acrel Co.,Ltd.

ADL100-ET medidor elétrico monofásico é projetado para medição de energia ativa monofásica em sistemas de baixa tensão; ao mesmo tempo, pode medir os parâmetros elétricos como tensão, corrente, energia, e assim por diante. Há também RS-485 que podem ser escolhidos. EsteADL100Medidor de energia tem vantagens de menor volume, alta precisão, bom EMC, fácil instalação etc, todos os medidores atendem aos requisitos técnicos relacionados do medidor de energia eletrônico no IEC62053-21, padrões IEC62053-22.

● Multi-taxa/tarifa flexível

● HMI para configuração de parâmetro

● RS-485 (MODBUS-RTU)

Entre em contato conosco

Features Specifications Drawings

Características do medidor ADL100-ET energia elétrica de fase monofásica 2P

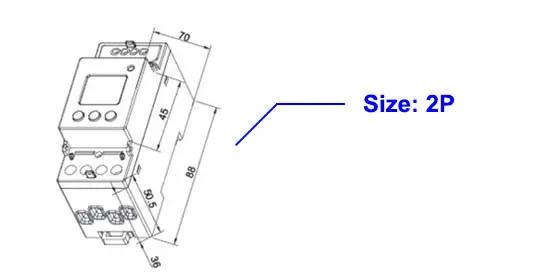

Tamanho compacto pequeno

● Dimensão (L * W * H): 36mm * 88mm * 70mm

Small Compact Size

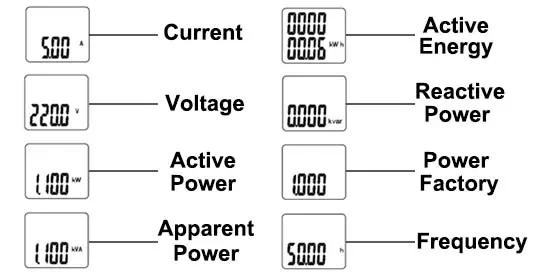

Medição de parâmetros de eletricidade diversificada

● U (tensão)

● I (atual)

● P (potência)

● Q (potência reativa)

● S (potência aparente)

● PF (fator de potência)

● KWh (quilowatt-hora)

● KVarh (Kilovar-horas)

Diverse Electricity Parameters Measurement

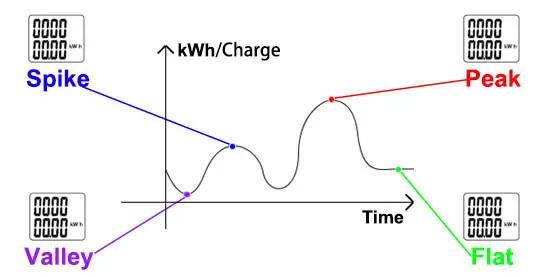

Multi-taxa/tarifa flexível

● 4 Fuso horário

● Taxa tarifária 4 (pico, pico, plano, vale)

● 2 Lista de período de tempo

● 14 Período de tempo por dia

Multi-rate/Flexible Tariff

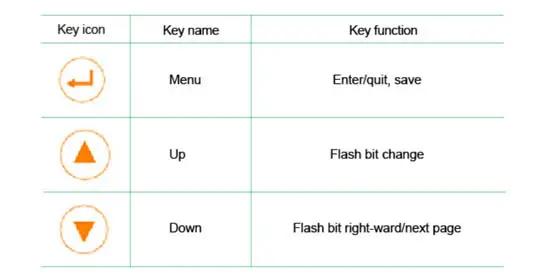

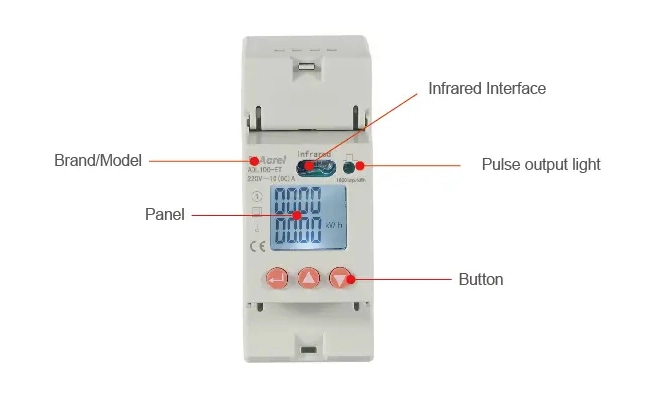

HMI para configuração de parâmetros

● Código

● Protocolo

● Endereço

● Taxa de baud

● Paridade

● Toda a exibição

HMI for Parameters Setting

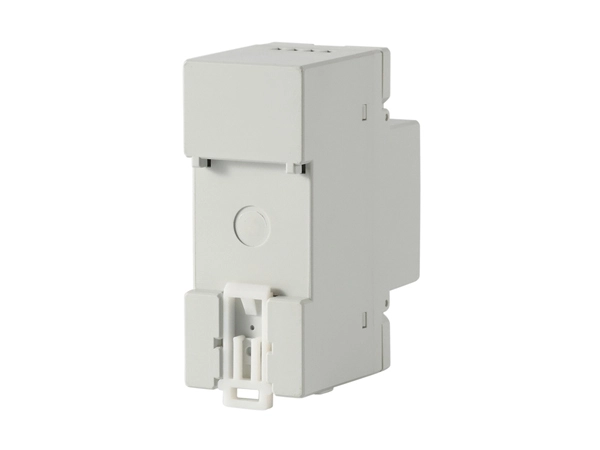

Instalação de Trilho DIN

● Trilho DIN padrão de 35mm

DIN Rail Installation

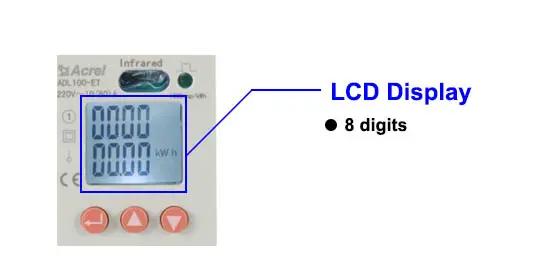

Visor LCD

● 8 dígitos

LCD Display

Especificações do medidor ADL100-ET energia elétrica de fase monofásica 2P

Função	Função	Descrição da função	Função fornecer
	Medição de kWh	KWh ativo monofásico (positivo e negativo)	■
	Medição de parâmetros elétricos	Tensão, corrente, potência ativa, potência reativa, potência aparente, fator de potência e frequência	■
	Visor LCD	Tela LCD de seção de 8 bits	■
	Programação chave	3 chaves para definir parâmetros como código, endereço, taxa de transmissão, multi-tarifa e protocolo de comunicação	■
	Saída de pulso	Saída de pulso de energia ativa	■
	Multi-tarifa	Adapte 4 fusos horários, 2 listas de intervalos de tempo, 14 intervalos de tempo por dia e 4 tarifas	□ F
	Comunicação	Interface de comunicação: RS485, protocolo de comunicação: MODBUS-RTU	□ C
	Comunicação	Comunicação infravermelha	■
Desempenho elétrico	Tensão de entrada	Tensão de referência	AC 220V
		Frequência de referência	50Hz
		Consumo de energia	<10VA
	Corrente de entrada	Corrente básica	10A / 20A
		Corrente máxima	60A / 100A
		Corrente de partida	4 ‰Ib
		Consumo	<4VA (Corrente máxima)
	Desempenho de medição	Precisão da medição	1 classe
	Desempenho de medição	Faixa de medição	000000.00 ~ 99999999kWh
	Precisão do relógio		Error≤ 0. 5S/d
	Pulso ativo	Largura do pulso	80 ± 20ms
	Pulso ativo	Constante de pulso	1600imp/kWh, LED
	Comunicação	Interface	RS485(A +, B-)
		Modo de conexão	Condutores de par trançado blindados
		Protocolo	MODBUS-RTU
Desempenho mecânico	Contorno (comprimento × largura × altura)	88mm × 36mm × 70mm
Ambiente de trabalho	Faixa de temperatura	Temperatura do trabalho	-25 °C ~ 55 °C
	Faixa de temperatura	Temperatura de armazenamento	-40 °C ~ 70 °C
	Humidade relativa		≤ 95% (sem condensação)
	Altitude		<2000m
