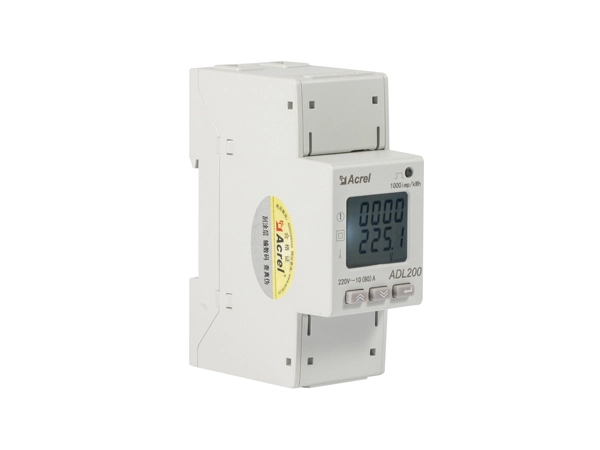

Medidor de energia monofásico Acrel ADL200 MID

Name: Medidor de energia monofásico Acrel ADL200 MID
Brand: Acrel Co.,Ltd.

● Medição: 1 fase AC kWh, potência ativa, corrente, tensão e etc

● Precisão: 1,0% (kWh)

● Frequência: 45 ~ 65Hz

● Comunicação: RS485 (MODBUS-RTU)

● Multi-taxa/tarifa: 4 taxas tarifárias e etc

● Tensão nominal: 220 ~ 264Vac (conexão direta)

● Corrente nominal: 10(80)A AC (conexão direta)

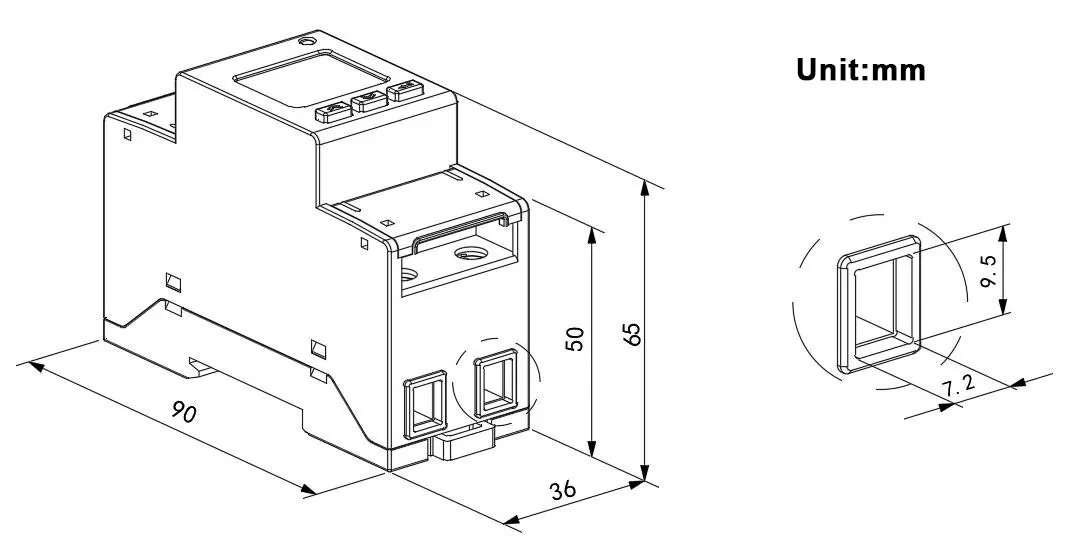

● Dimensão: 90*36*65mm (L * W * H)

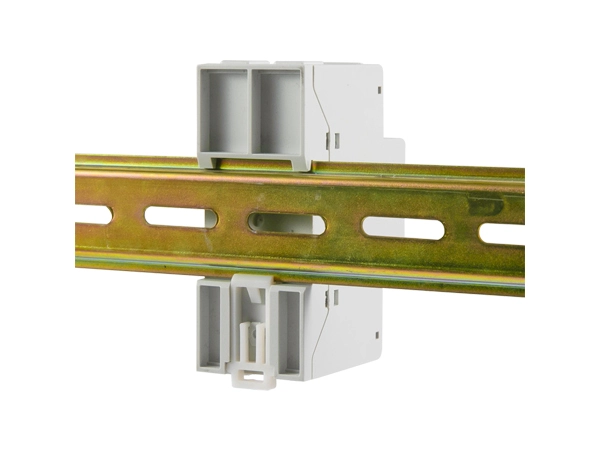

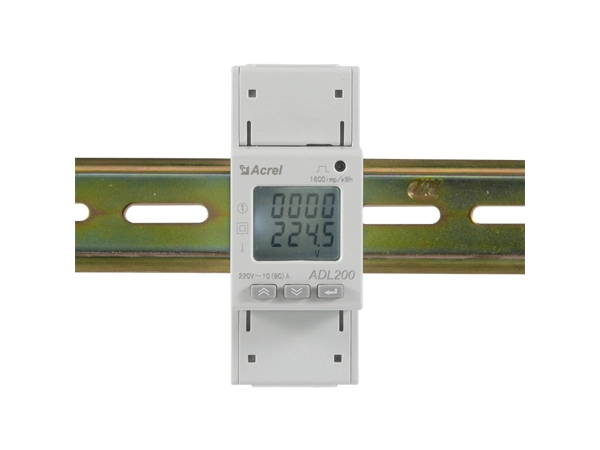

● Instalação: trilho DIN de 35mm

● Padrão & Certificado: IEC; CE;CE-MID;EAC

Entre em contato conosco Baixar manual

Features Specifications Details Download

Características do medidor de energia monofásico certificado Acrel ADL200 MID

adl200

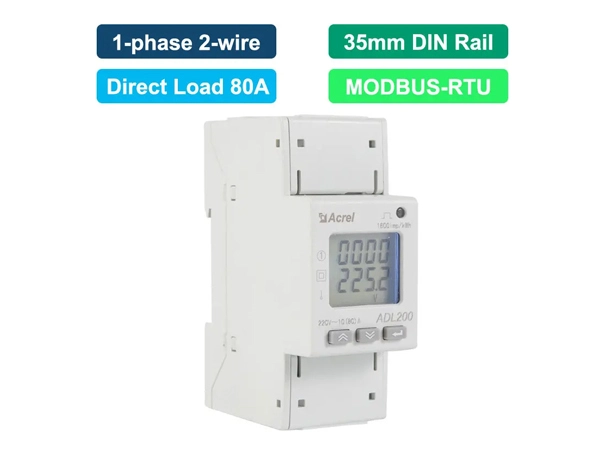

O medidor elétrico monofásico ADL200 foi projetado para medição de energia monofásica no sistema de baixa tensão.

O medidor atende aos requisitos técnicos relacionados do medidor eletrônico nos padrões IEC62053-21 de IEC62053-22.

Imagem

Função

Acrel Adw200 Smart Energy Meters Manufacturer China

● Medição: 1 fase AC kWh, potência ativa, corrente, tensão e etc
● Precisão: 1,0% (kWh)
● Frequência: 45 ~ 65Hz
● Tensão nominal: 220 ~ 264Vac (conexão direta)
● Corrente nominal: 10(80)A AC (conexão direta)

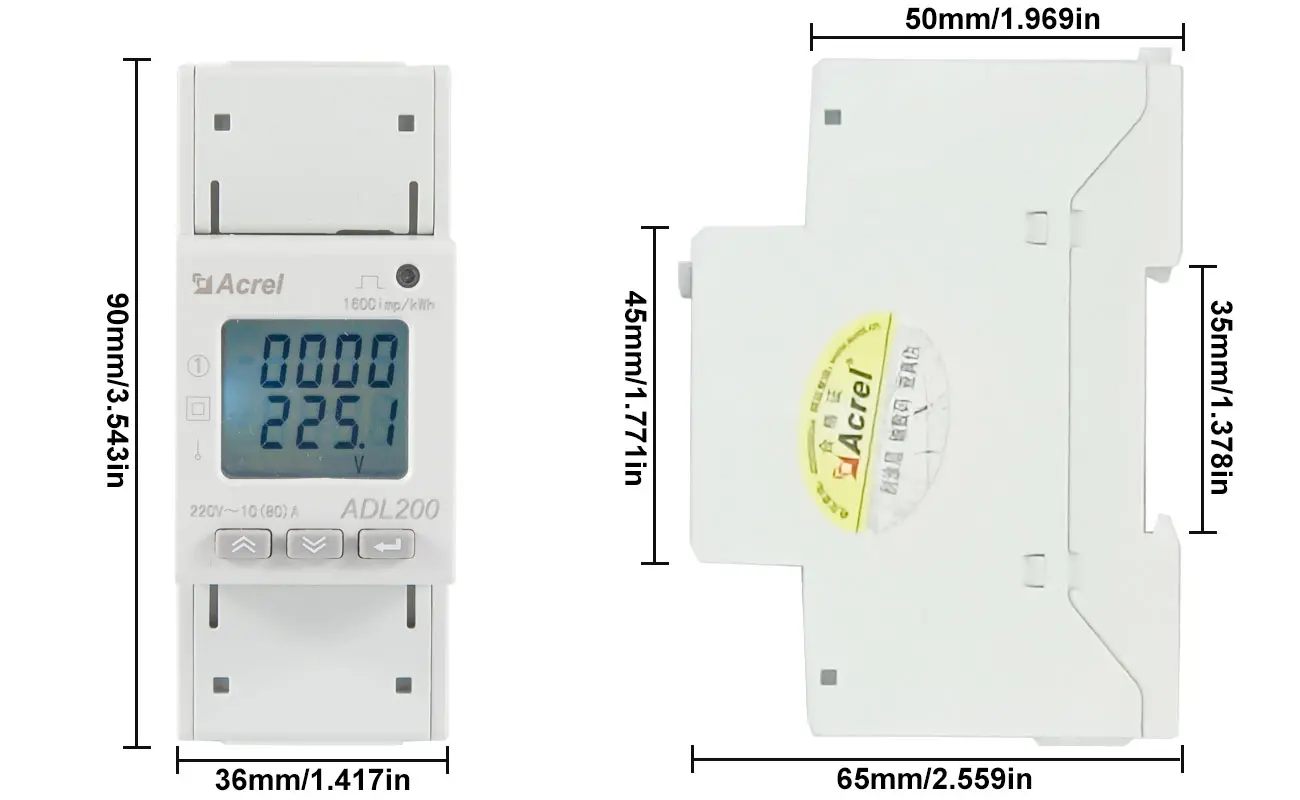

● Dimensão: 90*36*65mm (L * W * H)

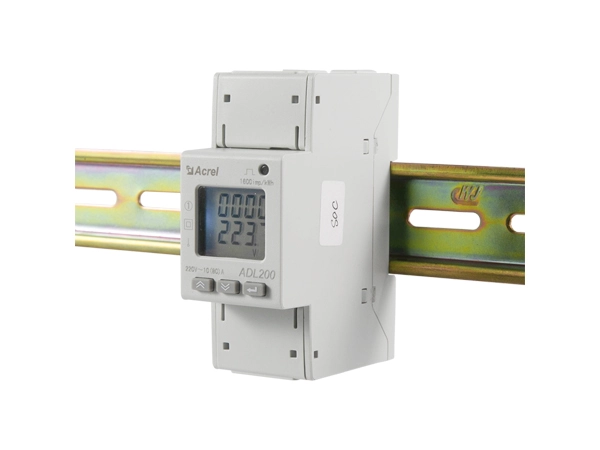

● Instalação: trilho DIN de 35mm
● Padrão & Certificado: IEC; CE;CE-MID;EAC
● Comunicação: RS485 (MODBUS-RTU)
● Multi-taxa/tarifa: 4 Tarifas e etc (Opcional)

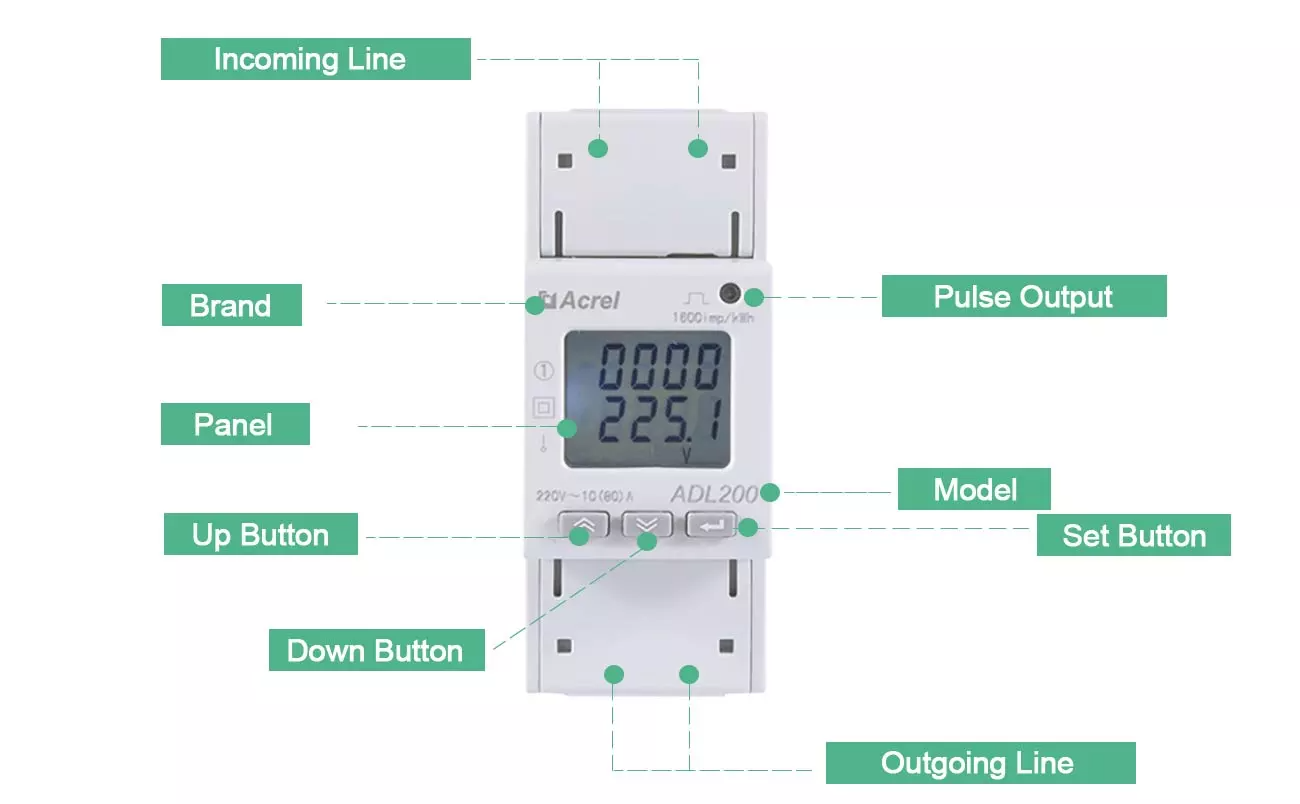

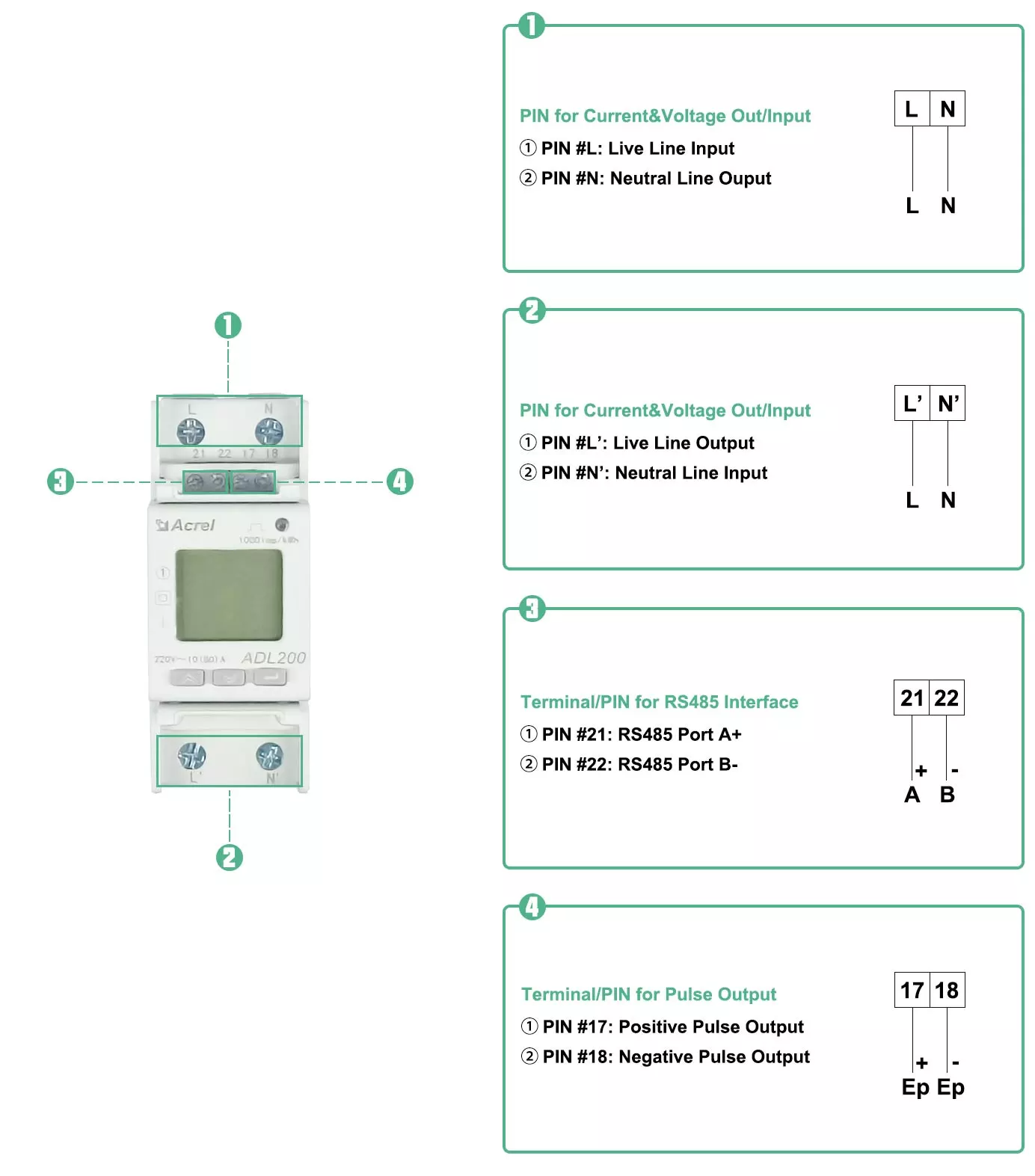

Visão geral dos produtos

Principais funções

acrel adl200

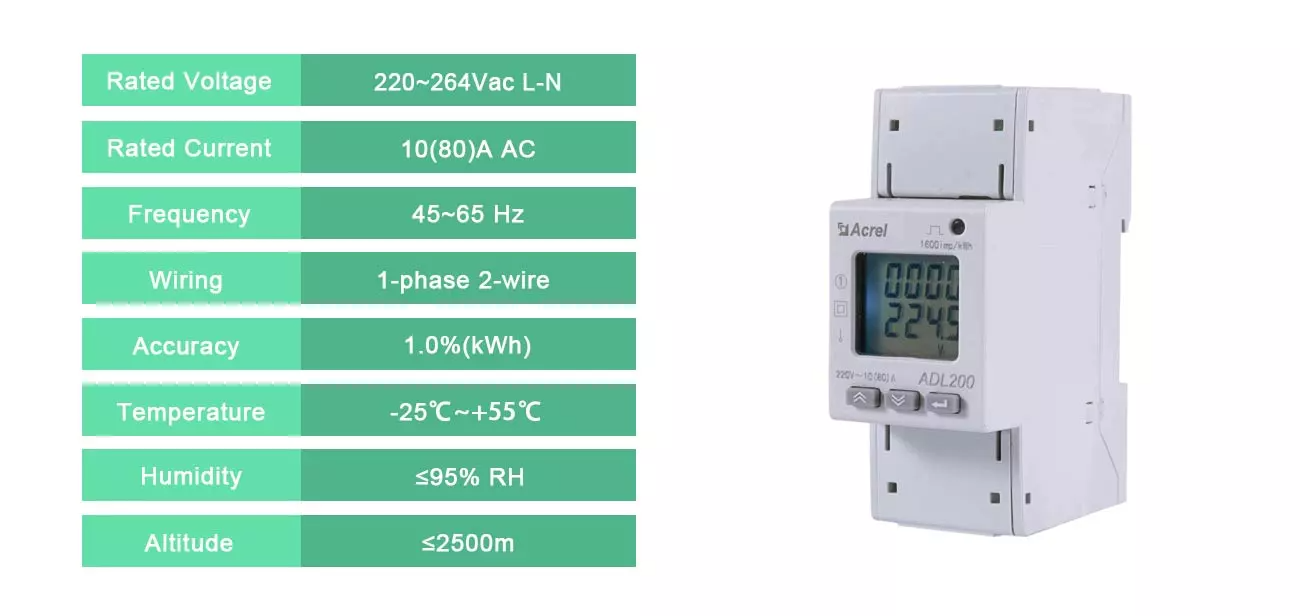

Parâmetros principais

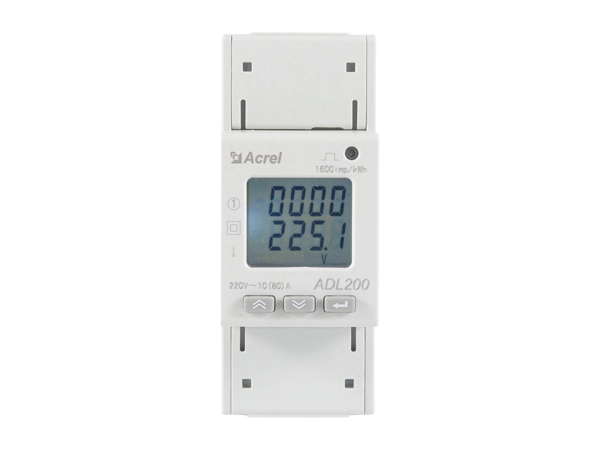

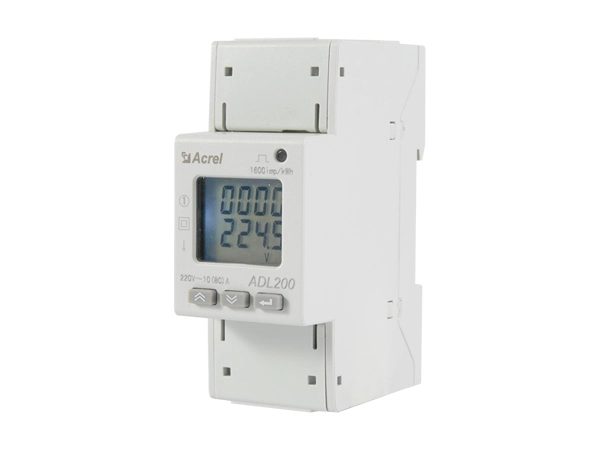

1 Phase Digital Energy Meter

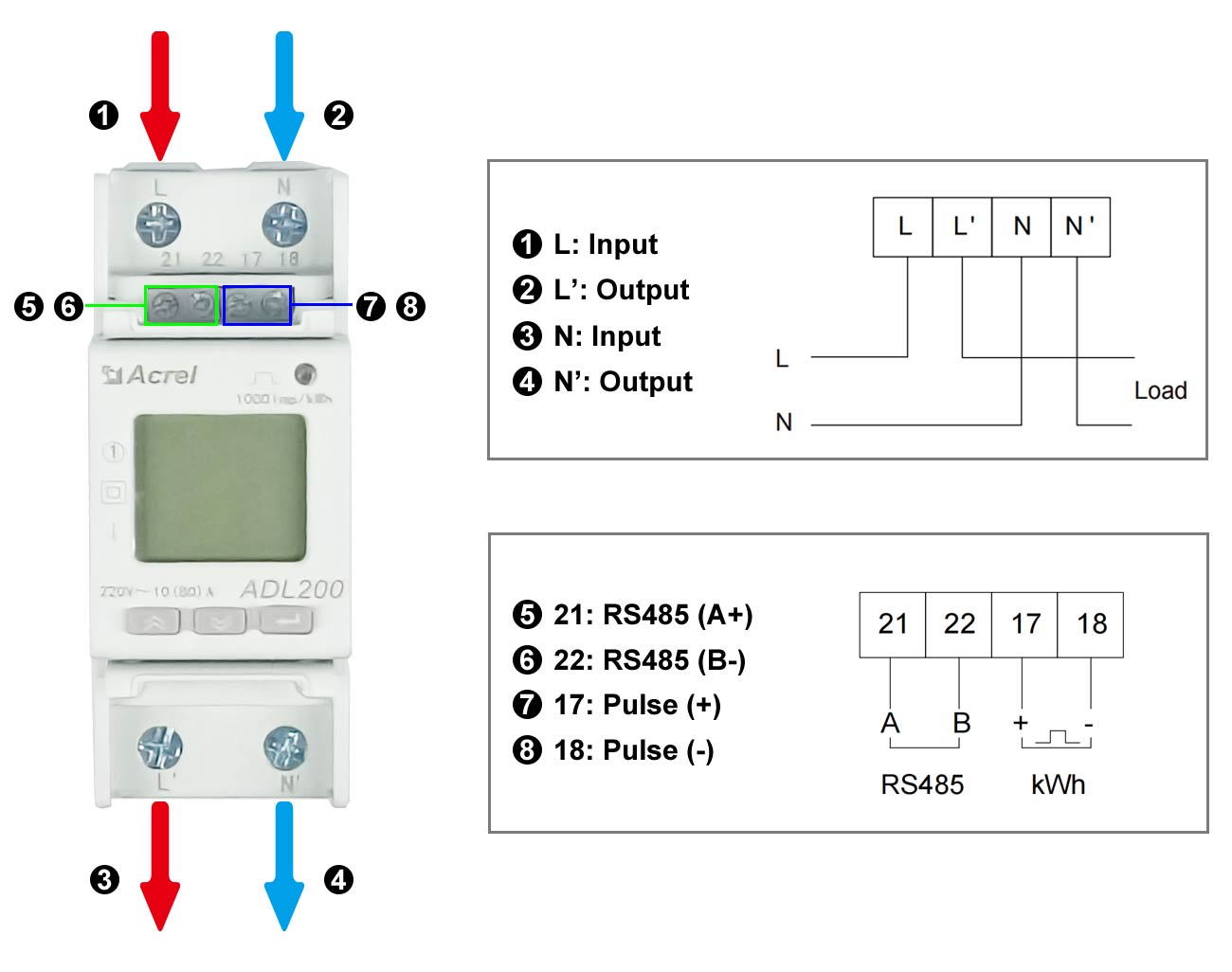

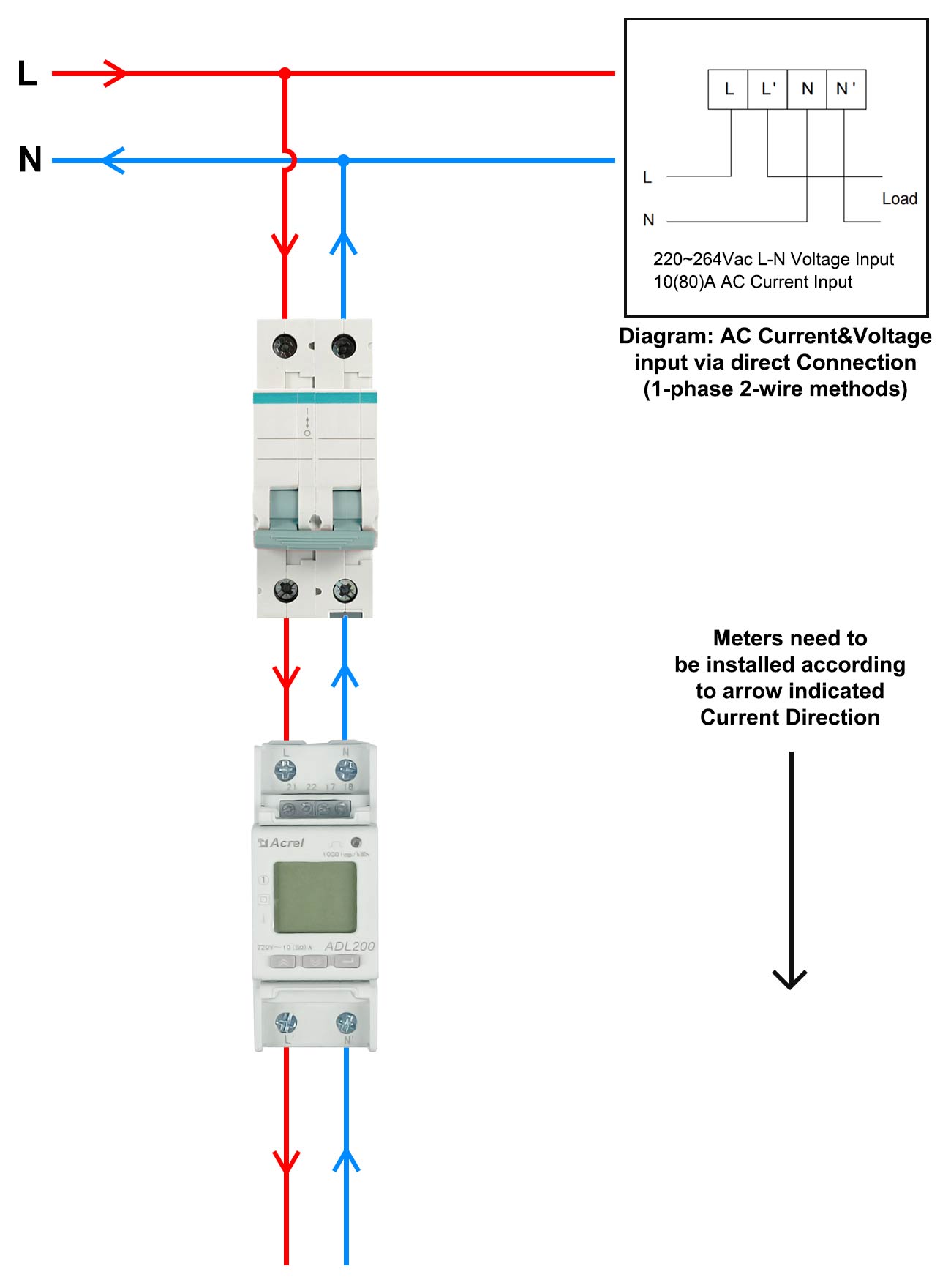

Fiação do poder: 1-fase 2 fios via conexão direta

Electric Single Phase Meter Energy Meter Single Phase Price Wiring Diagram

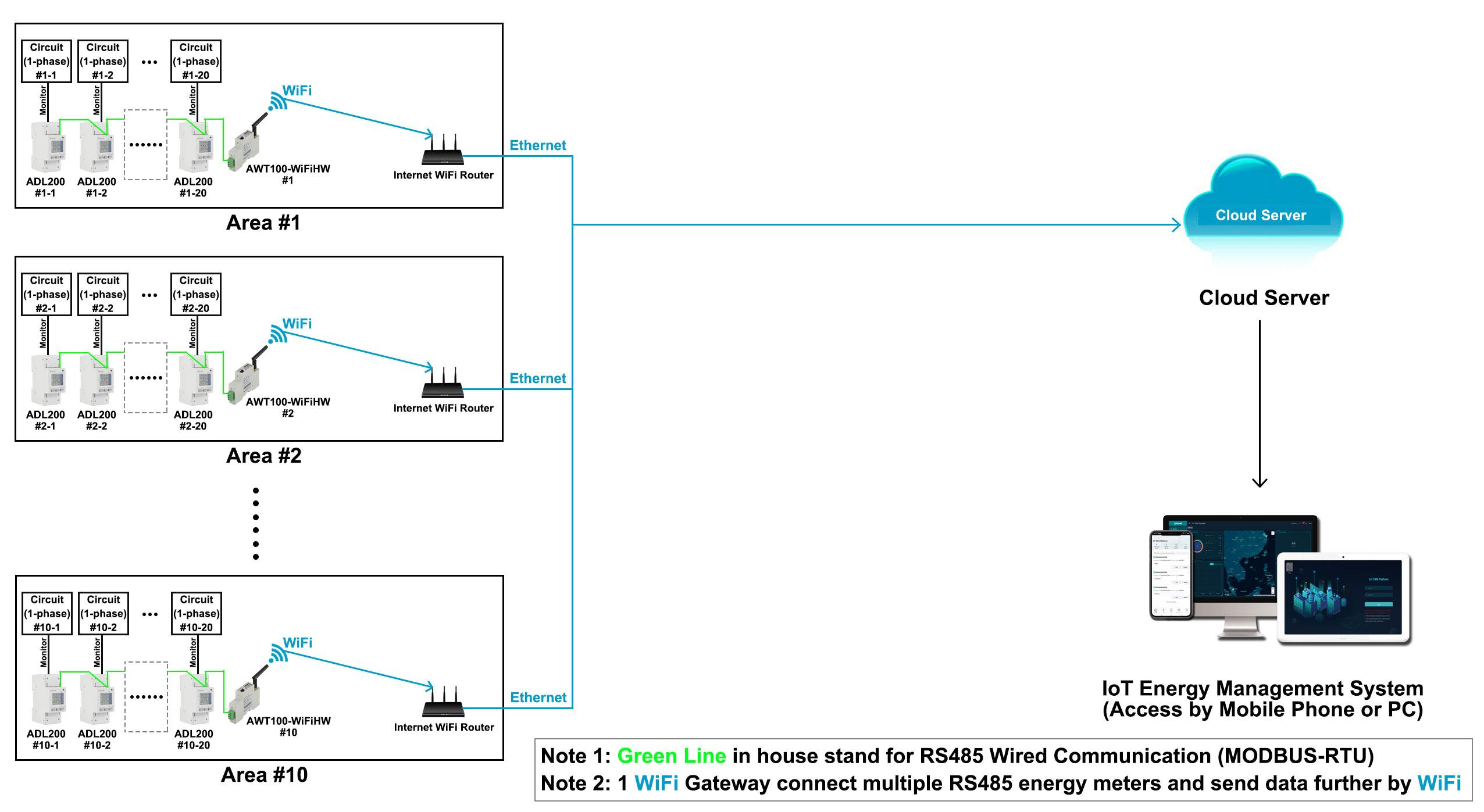

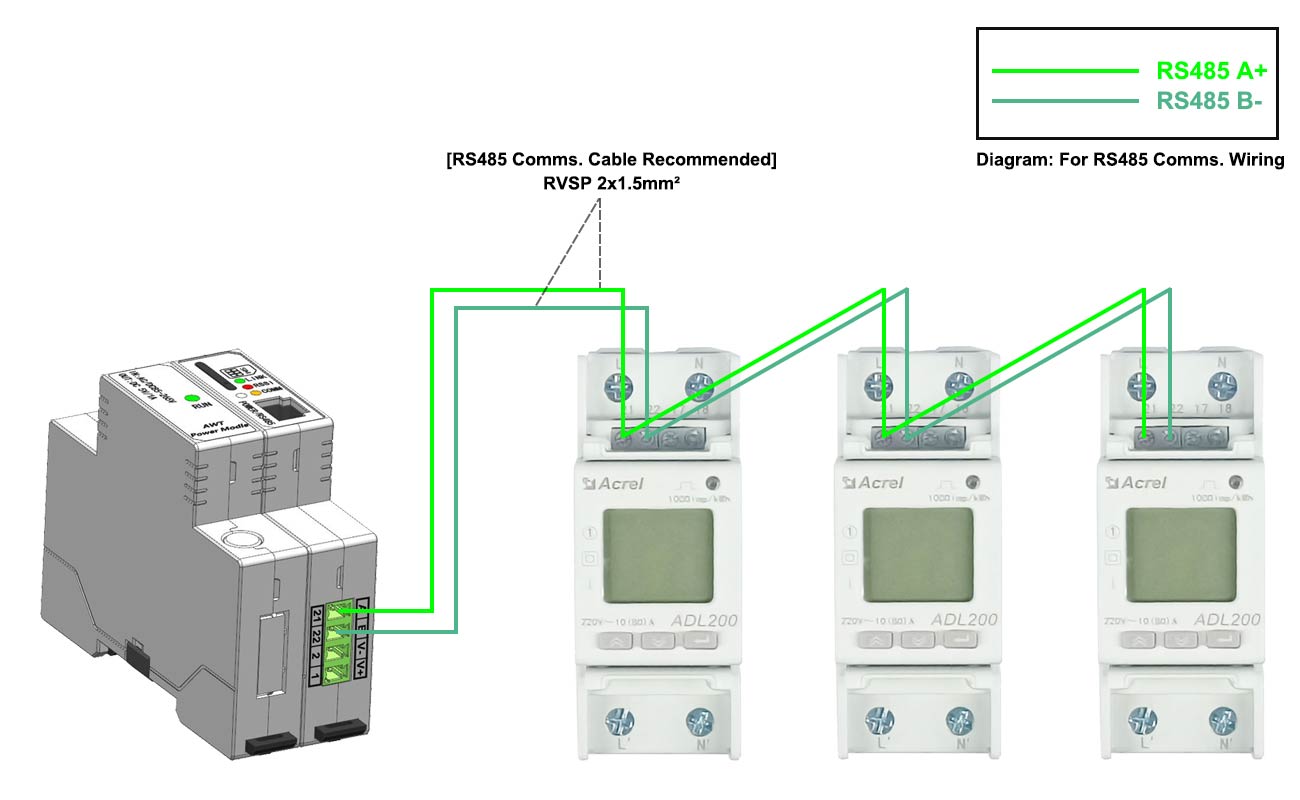

Fiação de comunicação: Comunicação com fio RS485 com gateway IoT

One Phase Electric Meter Wiring Of Rs485 Communication.

1 Phase Meter Price

1 Phase Energy Meter Price

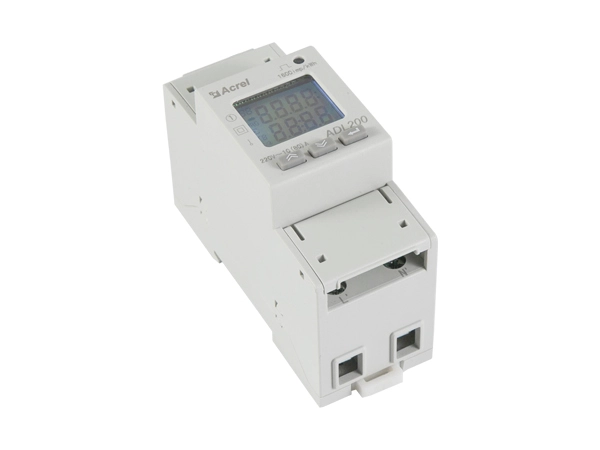

Electric Kwh Meter 1 Phase

Especificações do medidor de energia monofásico certificado Acrel ADL200 MID

1. Visão geral da função

Função	Descrição da função	Função fornecer
Medição de kWh	KWh ativo monofásico (positivo e negativo), armazenamento congelado de dados históricos de energia de 3 meses	■
Medição de parâmetros elétricos	Tensão, corrente, potência ativa, potência reativa, potência aparente, fator de potência e frequência	■
Visor LCD	Tela LCD de seção de 8 bits	■

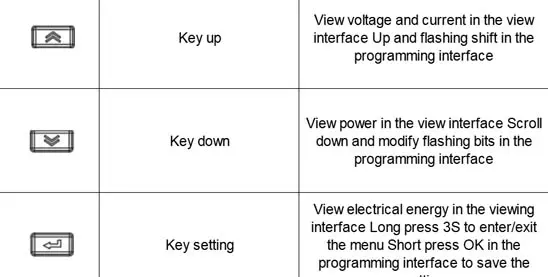

Programação chave	3 chaves para definir parâmetros como código, endereço, taxa de transmissão, multi-tarifa e protocolo de comunicação	■
Saída de pulso	Saída de pulso de energia ativa	■
Multi-tarifa	Adapte 4 fusos horários, 2 listas de intervalos de tempo, 14 intervalos de tempo por dia e 4 tarifas	□ F
Comunicação	Interface de comunicação: RS485, protocolo de comunicação: MODBUS-RTU	■

2. Desempenho elétrico

Parâmetro	Descrições & Valor
Tensão de entrada	Tensão de referência	AC 220V
	Frequência de referência	50Hz
	Consumo de energia	<10VA
Corrente de entrada	Corrente básica	10A
	Corrente máxima	80A
	Corrente de partida	4 ‰Ib
	Consumo	<4VA
Desempenho de medição	Precisão da medição	1 classe
Desempenho de medição	Faixa de medição	000000.00 ~ 99999999kWh
Precisão do relógio		Error≤ 0. 5S/d
Pulso ativo	Largura do pulso	80 ± 20ms
Pulso ativo	Constante de pulso	1000imp/kWh
Comunicati em	Interface	RS485(A +, B-)
	Modo de conexão	Condutores de par trançado blindados
	Protocolo	MODBUS-RTU

3. ambiente

Parâmetro	Descrições
Faixa de temperatura	Temperatura do trabalho	-25 °C ~ 55 °C
	Temperatura de armazenamento	-40 °C ~ 70 °C
Humidade relativa		≤ 95% (sem condensação)
Altitude		<2000m

Detalhes do medidor de energia monofásico certificado Acrel ADL200 MID

Acrel Smart Meter Details

Medição de parâmetros de eletricidade diversificada ● U (tensão) ● I (atual) ● P (potência) ● Q (potência reativa) ● S (potência aparente) ● PF (fator de potência) ● KWh (quilowatt-hora) ● KVarh (Kilovar-horas)

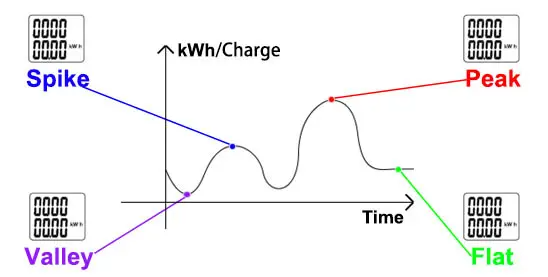

Multi-taxa/tarifa flexível ● 4 Fuso horário ● Taxa tarifária 4 (pico, pico, plano, vale) ● 2 Lista de período de tempo ● 14 Período de tempo por dia
HMI para configuração de parâmetros ● Código ● Protocolo ● Endereço ● Taxa de baud ● Paridade
