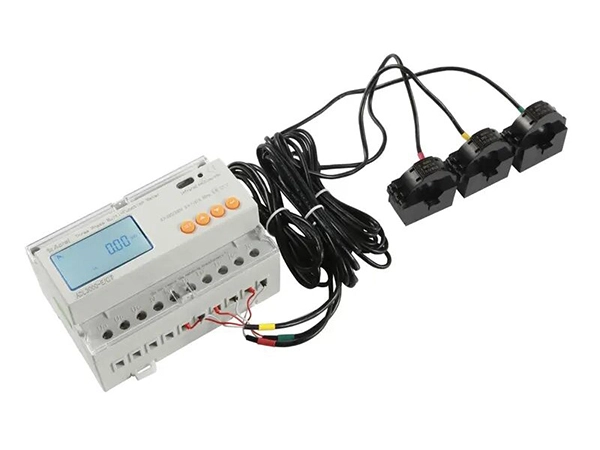

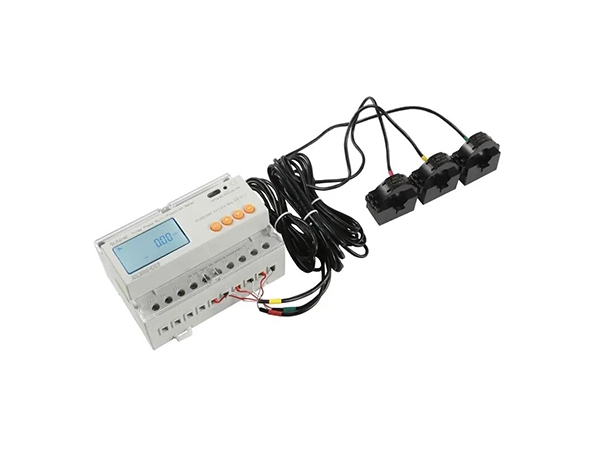

ADL3000-E/CT 7P medidor de energia de 3 fases com CT

Medição: kWh trifásico (0.5S), Potência Ativa, Potência Reativa, Corrente, Tensão, Harmônica e etc
Classificação de tensão: 3x22 0/380V, 3x57.7/100V (3P4W); 3x380V, 3x100V (3P3W)
Classificação atual: 3x10(100)A; 3x1(6)A
Frequência: 45 ~ 65Hz
Commnunication: RS485 (MODBUS-RTU) e infravermelho
Multi-taxa: Spike, Peak, Valley e Flat kWh
Função extra: Medição de temperatura do cabo e DO/DI
Exibição: LCD (8 dígitos)
Dimensão: 127*88*70mm (L * W * H)
Fiação: 3 fios fase 4; 3 fios fase
Instalação: 35mm DIN Rail
Padrão & Certificado: IEC; CE; EAC

Entre em contato conosco

Features Specifications Drawings

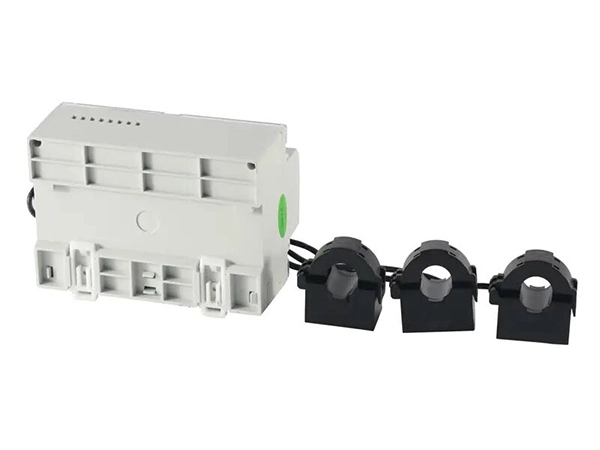

Características do medidor de energia de 3 fases ADL3000-E/CT 7P com CT

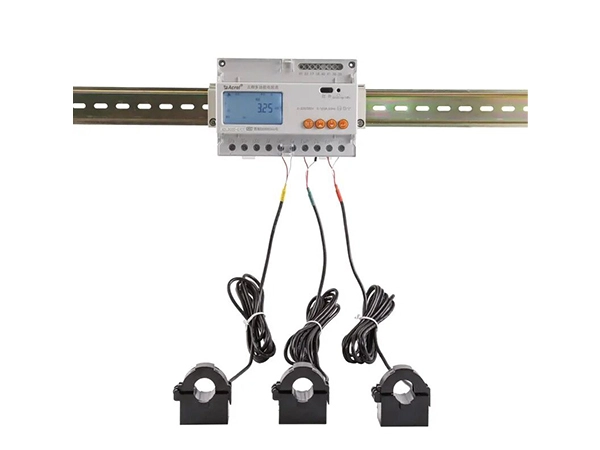

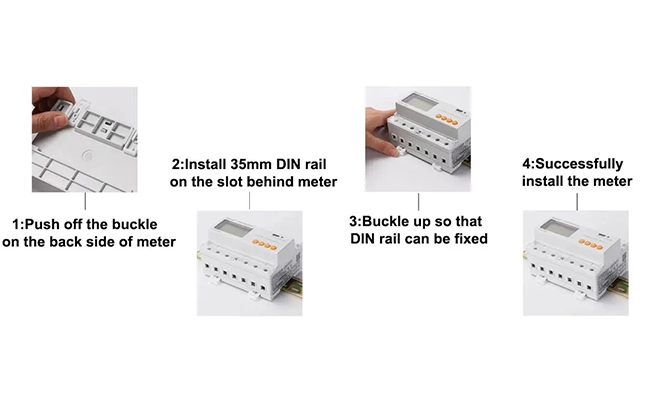

Din Rail Energy Meter Wifi

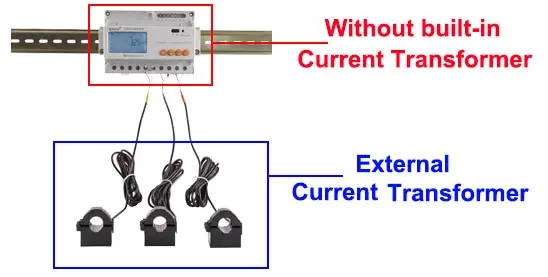

Transformador atual externo

● Conveniente para projeto de modificação

● Max corrente de entrada: 100A/6A

External Current Transformer

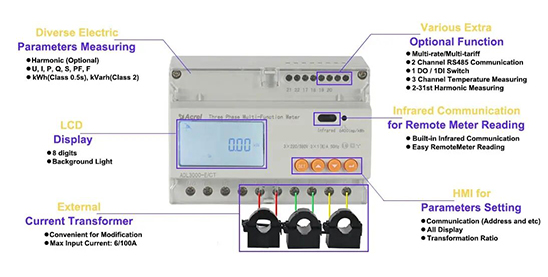

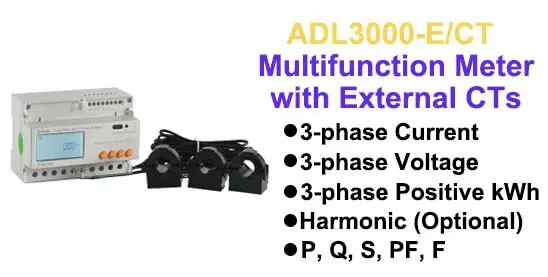

Medição de parâmetros de eletricidade diversificada

● Harmônico (2 ~ 31ª tensão e corrente) --- Opcional

● F (frequência)

● U (tensão trifásica)

● I (3-fase atual)

● KWh (Kilowatt-hora positivo de 3 fases)

● KVarh (Kilovar-horas)

● P (potência)

● Q (potência reativa)

● S (potência aparente)

● PF (fator de potência)

Diverse Electricity Parameters Measurement

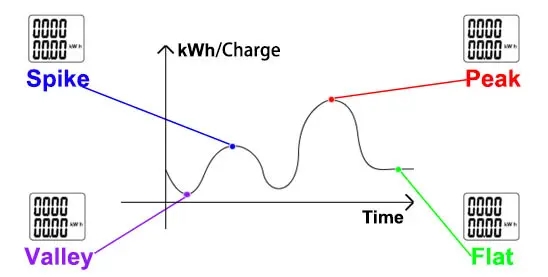

Multi-taxa/tarifa flexível

● 4 Fuso horário

● Taxa tarifária 4 (pico, pico, plano, vale)

● 2 Lista de período de tempo

● 14 Período de tempo por dia

● Dados congelados (últimos 48 meses ou últimos 90 dias)

● Max demanda e tempo de ocorrência

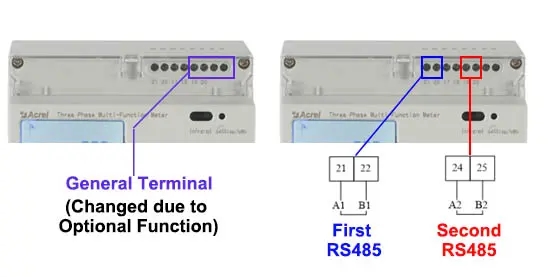

2 Canal RS485 Comunicação

● Protocolo: MODBUS-RTU

● 1 canal RS485 ou 2 canal RS485 ambos opcionais

2 Channel RS485 Communication

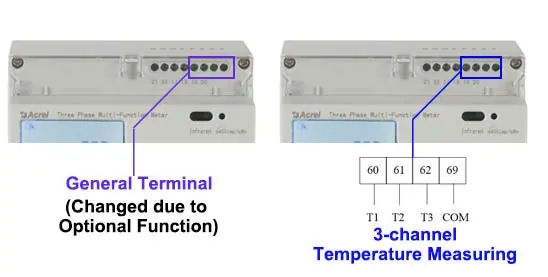

3-canal de medição de temperatura

● Termistor: sensor de temperatura NTC

● Faixa de medição: -40 °C ~ 125 °C

3-channel Temperature Measuring

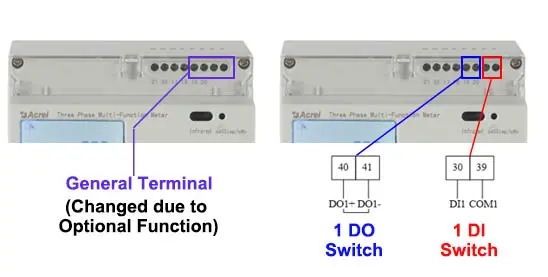

Interruptor DO/DI

● 1 canal FAZER

● 1 canal DI

DO/DI Switch

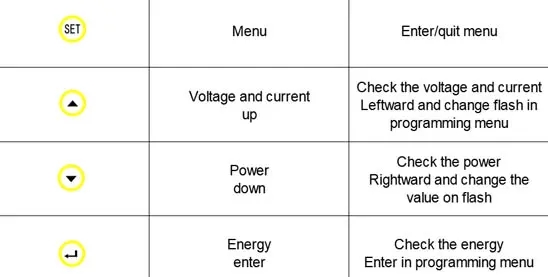

HMI para configuração de parâmetros

● Código

● Protocolo

● Endereço

● Taxa de baud

● Paridade

● Toda a exibição

HMI for Parameters Setting

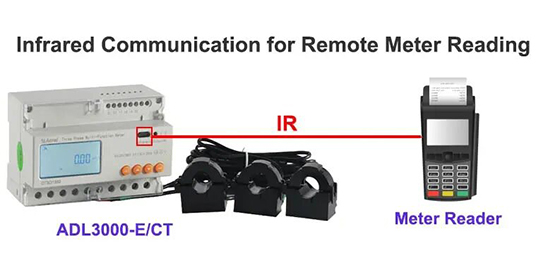

Comunicação infravermelha para leitura remota do medidor

● Comunicação infravermelha embutida

● Leitura remota fácil do medidor

Infrared Communication for Remote Meter Reading

Especificações do medidor de energia multifuncional trifásico ADL3000-E/CT 7P com CT

1. descrição da função

Função	Descrição da função	Função fornecer
Medição de kWh	KWh ativo (positivo e negativo)	■
	KWh reativo (positivo e negativo)	■
	A, B, fase C kWh ativo positivo	■
Medição de parâmetros elétricos	U, I, P, Q, S, PF, F	■
Medição de parâmetros elétricos	U, I, P, Q, S, PF, F	■
Medição de	2 ~ 31ST tensão e harmônico atual	'Nota 1
Visor LCD	8 bits seção display LCD, luz de fundo	■
Programação chave	4 chaves para comunicação e definir parâmetros	■
Saída de pulso	Saída de pulso ativo	■
	Saída de pulso reativo	'Nota 2
	Relógio de saída de pulso	'Nota 2
Multi-tarifa e funções	Entrada ativa do interruptor	'Nota 3
	Interruptor de saída	'Nota 2
	Adapte 4 fusos horários, 2 listas de intervalos de tempo, 14 intervalos de tempo por dia e 4 tarifas	Π
	Max exigiu kWh e o tempo aconteceu	Π
	Dados congelados nos últimos 48 meses, últimos 90 dias	Π
	Data, hora	Π
Comunicação	Comunicação infravermelha	■
	O primeiro caminho de comunicação: Interface de comunicação: RS485, Protocolo de comunicação: MODBUS-RTU	Π
	O segundo caminho de comunicação: Interface de comunicação: RS485, Protocolo de comunicação: MODBUS-RTU	'Nota 3
Medição de temperatura	Suporte 3 desembolso NTC temperatura	'Nota 4

"■" Significa padrão, "Π" significa opcional.

2. Parâmetro técnico

Especificação		3 fios da fase 3, 3 fios da fase 4
Tensão	Tensão de referência	3 × 100V, 3 × 380V, 3 × 57,7/100V, 3 × 220/380V
	Consumo	<10VA (fase monofásica)
	Impedância	> 2MΩ
	Classe de precisão	Erro ± 0,2%

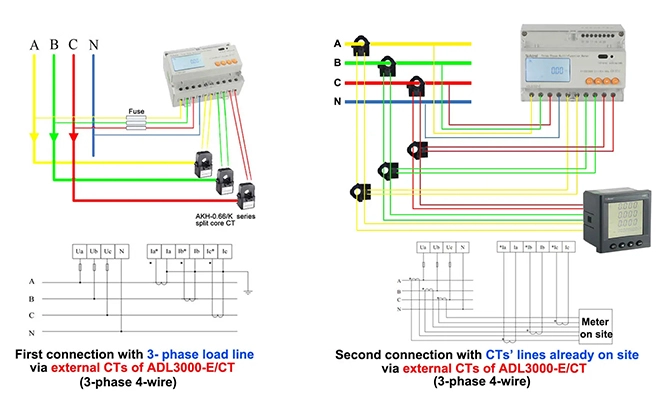

Atual	Corrente de entrada	3 × 1(6)A (segunda conexão com o cabo dos CTs já no local por meio de CTs externos de ADL3000-E/CT) 3 × 10(100)A (primeira conexão com linha de carga trifásica através de CTs externos de ADL3000-E/CT)
	Consumo	<1VA (monofásica corrente nominal)
	Classe de precisão	Erro ± 0,2%
Poder		Poder ativo, reativo, aparente, erro ± 0,5 ℅
Frequência		45 ~ 65Hz, erro ± 0,2%
Temperatura		-40 °C ~ 99 °C
Energia		Energia ativa (classe de precisão: 0,5, 1), energia reativa (classe de precisão 2)
Relógio		≤ 0. 5S/d
Saída de pulso de energia		1 saída de optoacoplador ativo, 1 saída de optoacoplador reativo
Saída de comutação		1 Saída de comutação
Entrada de comutação		1 optoacoplador de entrada
Largura do pulso		80 ± 20ms
Constante de pulso		6400imp/kWh,400imp/kWh (Corresponda com a corrente básica)
Interface e comunicação		RS485:Modbus RTU
Gama de endereço de comunicação		Modbus RTU:1 ~ 247;
Taxa de baud		1200bps ~ 19200bps
Temperatura relativa		-25 °C ~ + 55 °C
Humidade relativa		≤ 95 ℅ (sem condensação)
