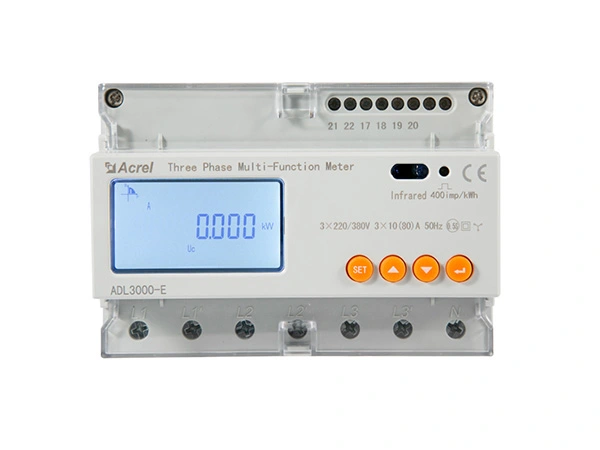

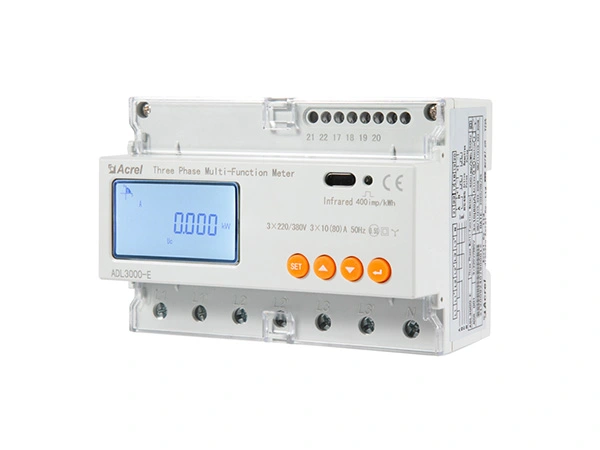

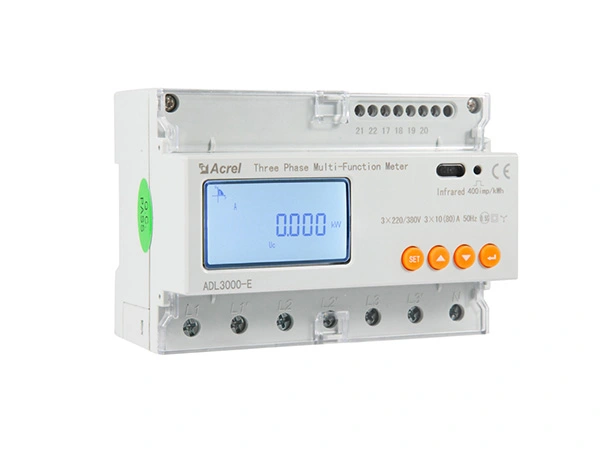

Medidor de energia inteligente de 3 fases Acrel ADL3000 UL

Name: Medidor de energia inteligente de 3 fases Acrel ADL3000 UL
Brand: Acrel Co.,Ltd.

● Medição: kWh trifásico (0.5S), potência ativa, potência reativa, corrente, tensão, harmônico e etc

● Classificação de tensão: 3x22 0/380V, 3x57.7/100V (3P4W); 3x380V, 3x100V (3P3W)

● Classificação atual: 3x10(80)A; 3x1(6)A

● Frequência: 45 ~ 65Hz

● Commnunication: RS485 (MODBUS-RTU) e infravermelho

● Multi-taxa: pico, pico, vale e kWh plano

● Função Extra: Medição de Temperatura do Cabo e DO/DI

● Exibição: LCD (8 dígitos)

● Dimensão: 127*88*70mm (L * W * H)

● Fiação: 3 fios fase 4; 3 fios fase

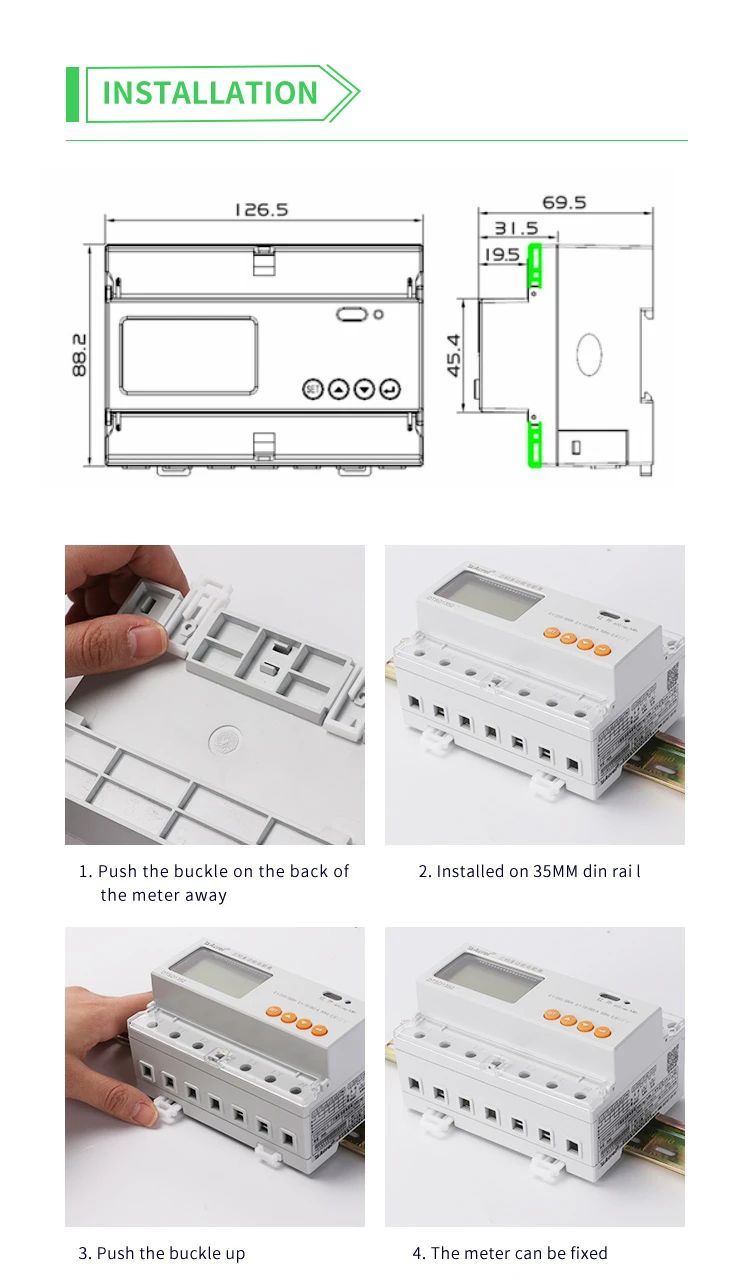

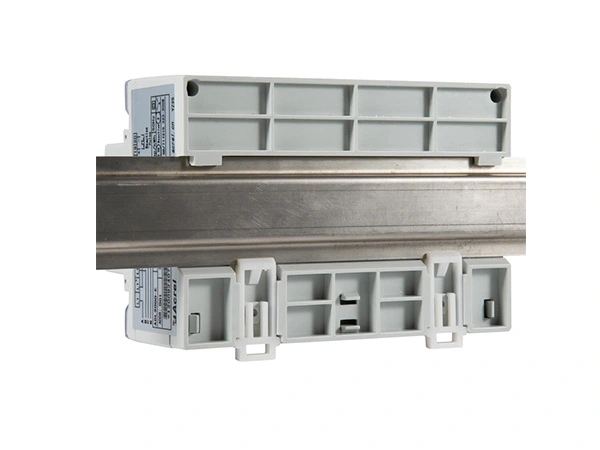

● Instalação: trilho DIN de 35mm

● Padrão & Certificado: IEC; CE; EAC

Entre em contato conosco Baixar manual

Features Specifications Details Download

Características do Acrel ADL3000 UL medidor de energia inteligente de 3 fases

Acrel Adl3000

Acrel ADL3000/DTSD1352 é um medidor inteligente projetado para sistemas de fornecimento de energia, empresas industriais e de mineração e concessionárias para calcular o consumo de eletricidade e gerenciar a demanda elétrica. Acrel adl 3000 apresenta alta precisão, um tamanho pequeno e instalação simples. (Nota: O acrelAdl 3000Pode corresponder ao inversor Solis para exportação de energia solar zero. Se o adl 3000 for usado para o inversor Solis, observe seu modelo de inversor Solis.)

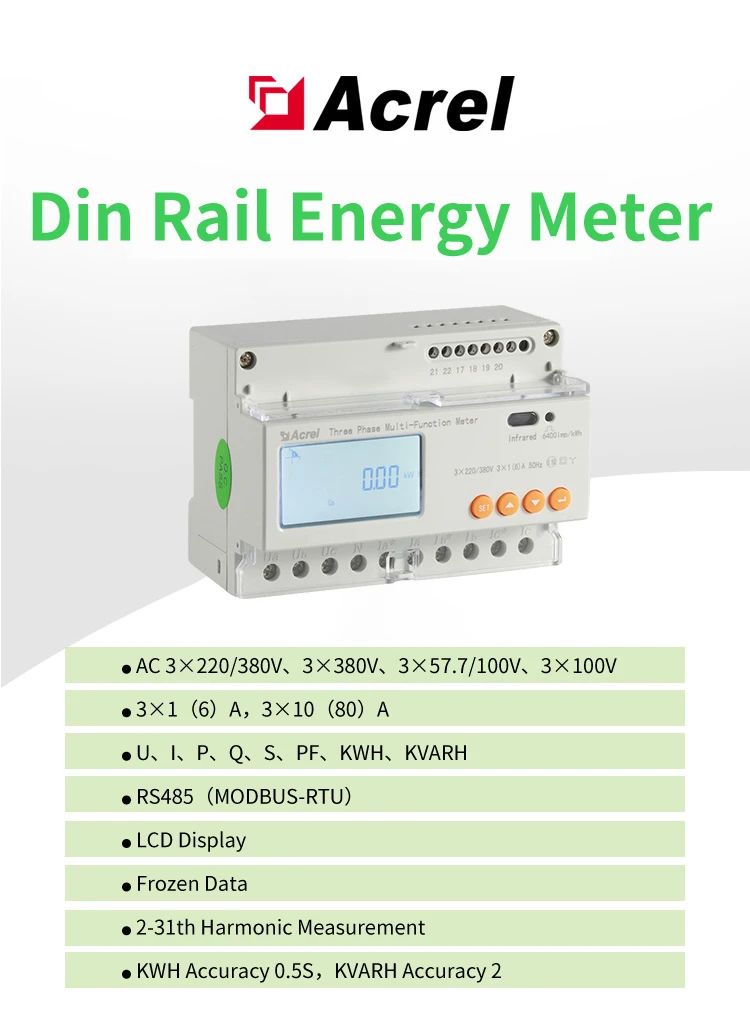

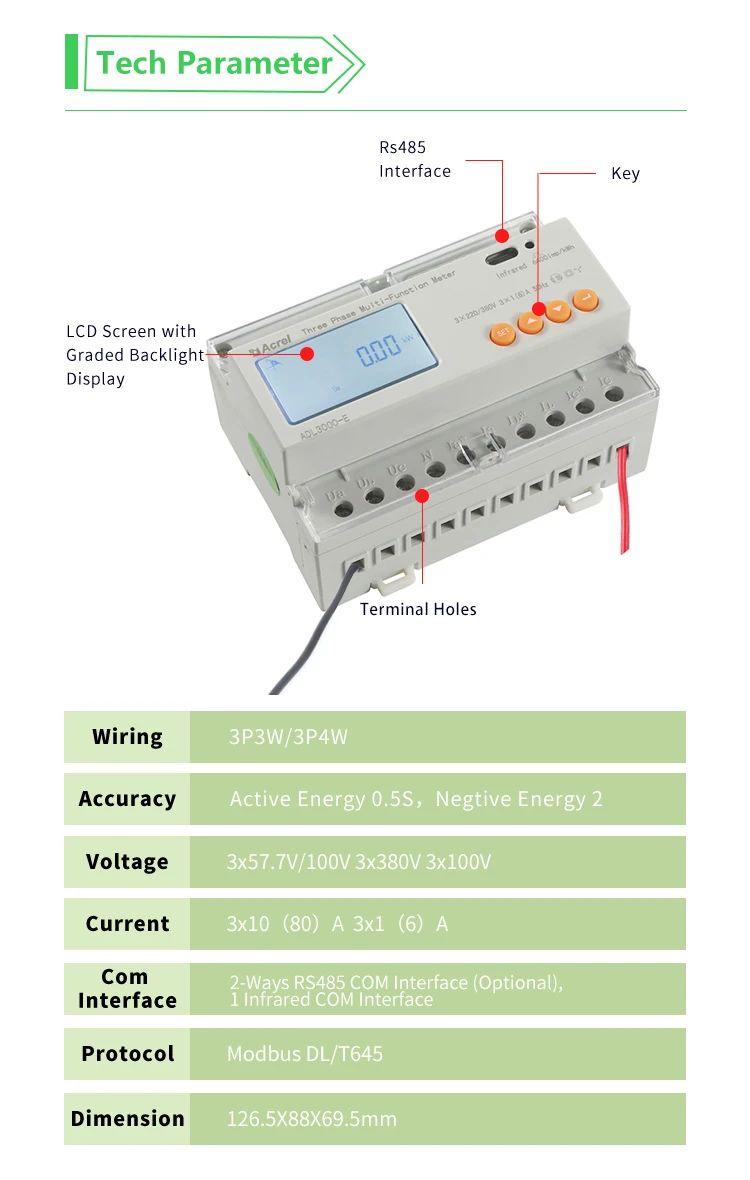

Adl 3000 Smart Meters 3 Phase Power Adl3000 3 Phase Analog Energy Meter

Acrel Adl 3000

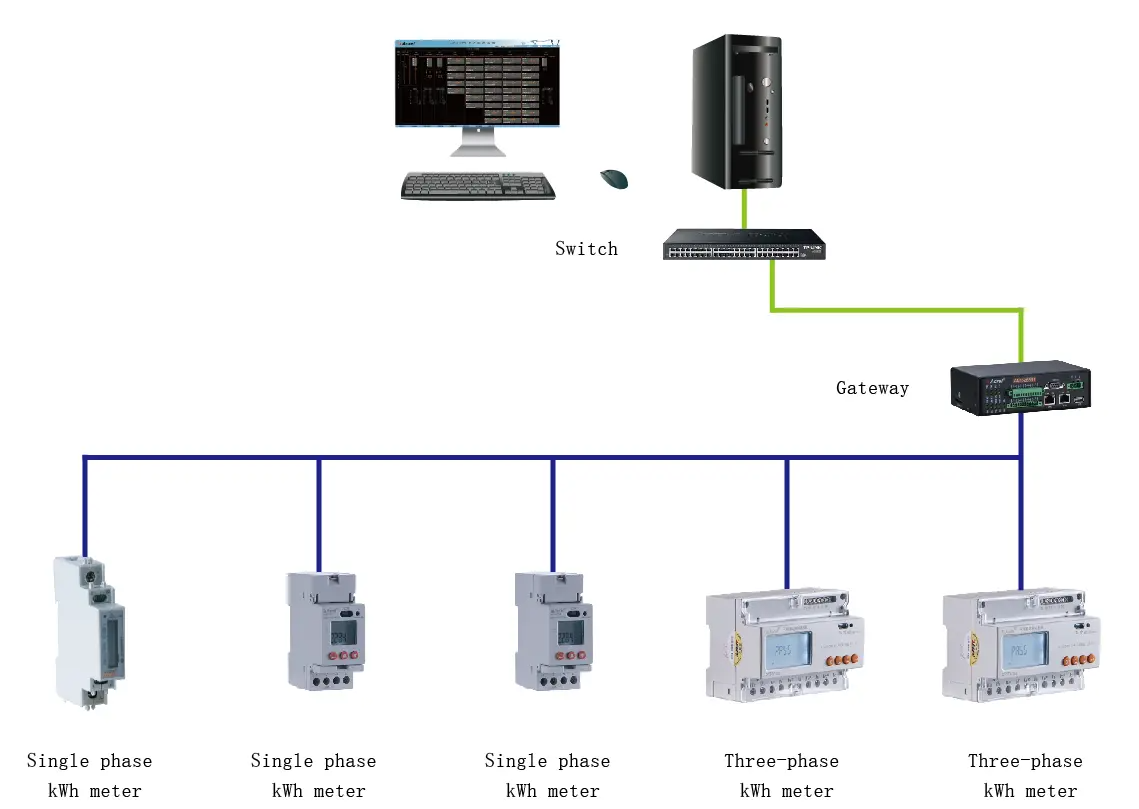

Acrel ADL3000 Solution Structure

Applications Of Acrel ADL3000

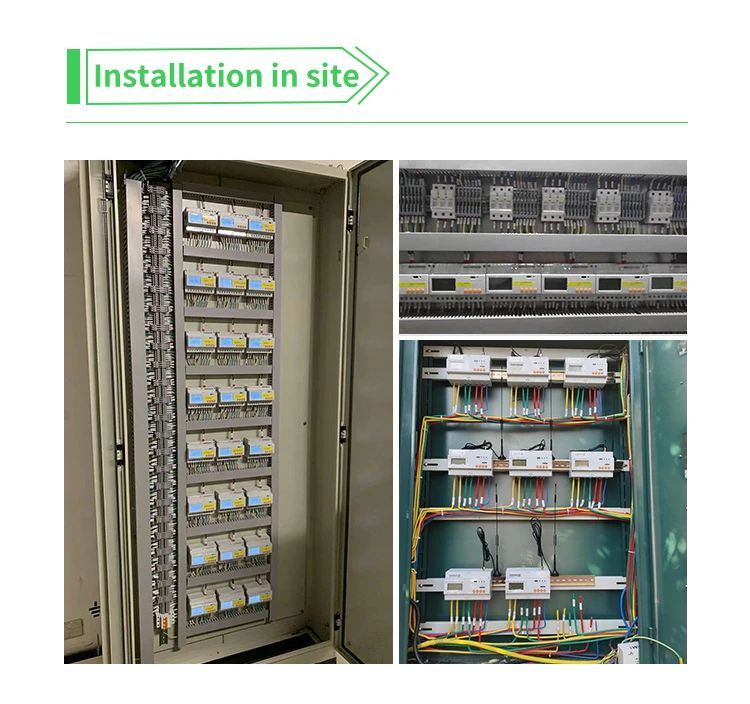

Acrel ADL3000 3 Phase Electricity Meter Suppliers

Especificações do medidor de energia inteligente de 3 fases Acrel ADL3000 UL

1. descrição da função de Acrel ADL3000

Função	Descrição da função	Função fornecer
Medição de kWh	KWh ativo (positivo e negativo)	■
	KWh reativo (positivo e negativo)	■
	A, B, fase C kWh ativo positivo	■
Medição de parâmetros elétricos	U.	■
Medição de parâmetros elétricos	U.	■
Medição de	2 ~ 31ST tensão e harmônico atual	'Nota 1
Visor LCD	8 bits seção display LCD, luz de fundo	■
Programação chave	4 chaves para comunicação e definir parâmetros	■
Saída de pulso	Saída de pulso ativo	■
	Saída de pulso reativo	'Nota 2
	Relógio de saída de pulso	'Nota 2
Multi-tarifa e funções	Entrada ativa do interruptor	'Nota 3
	Interruptor de saída	'Nota 2
	Adapte 4 fusos horários, 2 listas de intervalos de tempo, 14 intervalos de tempo por dia e 4 tarifas	Π
	Max exigiu kWh e o tempo aconteceu	Π
	Dados congelados nos últimos 48 meses, últimos 90 dias	Π
	Data, hora	Π
Comunicação	Comunicação infravermelha	■
	O primeiro caminho de comunicação: Interface de comunicação: RS485, Protocolo de comunicação: MODBUS-RTU	Π
	O segundo caminho de comunicação: Interface de comunicação: RS485, Protocolo de comunicação: MODBUS-RTU	'Nota 3
Medição de temperatura	Suporte 3 desembolso NTC temperatura	Π Nota 4

“■” Significa padrão, “Π” significa opcional.

2. parâmetro técnico do Acrel ADL3000

Especificação		3 fios da fase 3, 3 fios da fase 4
Tensão	Tensão de referência	3 × 100V, 3 × 380V, 3 × 57,7/100V, 3 × 220/380V
	Consumo	<10VA (fase monofásica)
	Impedância	> 2MΩ
	Classe de precisão	Erro ± 0,2%
Atual	Corrente de entrada	3 × 1(6)A (segunda conexão com linha de carga trifásica por meio de CTs extra selecionados) 3 × 10(80)A (conexão direta com linha de carga trifásica via CTs construídos em ADL3000-E)
	Consumo	<1VA (monofásica corrente nominal)
	Classe de precisão	Erro ± 0,2%
Poder		Poder ativo, reativo, aparente, erro ± 0,5 ℅
Frequência		45 ~ 65Hz, erro ± 0,2%
Temperatura		-40 °C ~ 99 °C
Energia		Energia ativa (classe de precisão: 0,5, 1), energia reativa (classe de precisão 2)
Relógio		≤ 0. 5S/d
Saída de pulso de energia		1 saída de optoacoplador ativo, 1 saída de optoacoplador reativo
Saída de comutação		1 Saída de comutação
Entrada de comutação		1 optoacoplador de entrada
Largura do pulso		80 ± 20ms
Constante de pulso		6400imp/kWh,400imp/kWh (Corresponda com a corrente básica)
Interface e comunicação		RS485:Modbus RTU
Gama de endereço de comunicação		Modbus RTU:1 ~ 247;
Taxa de baud		1200bps ~ 19200bps
Temperatura relativa		-25 °C ~ + 55 °C
Humidade relativa		≤ 95 ℅ (sem condensação)

Detalhes do medidor de energia inteligente de 3 fases Acrel ADL3000 UL

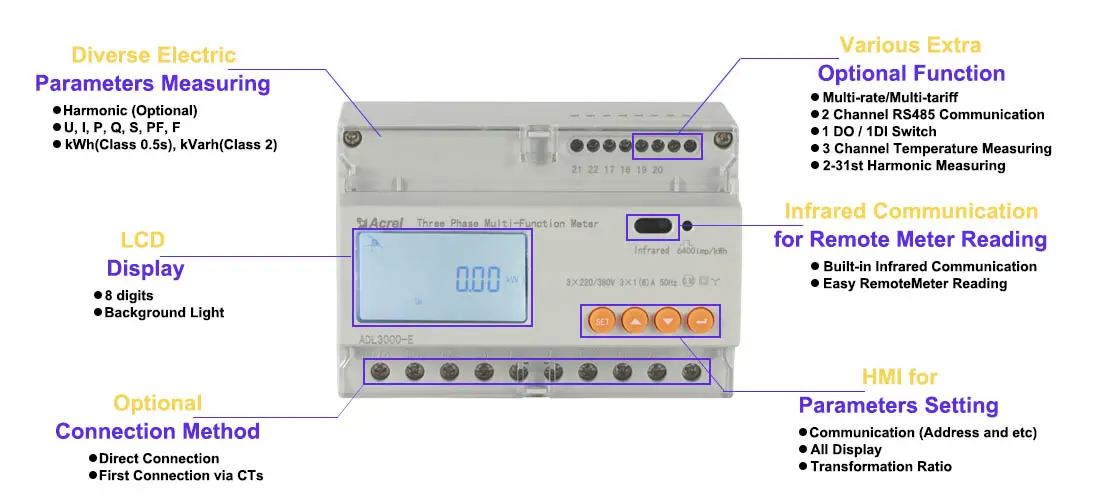

Acrel Smart Meter Details

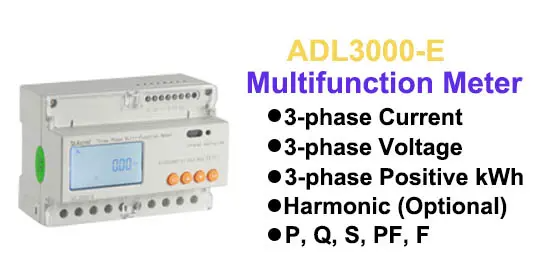

Medição de parâmetros de eletricidade diversificada ● Harmônico (2 ~ 31ª tensão e corrente) --- Opcional ● F (frequência) ● U (tensão trifásica) ● I (3-fase atual) ● KWh (Kilowatt-hora positivo de 3 fases) ● KVarh (Kilovar-horas) ● P (potência) ● Q (potência reativa) ● S (potência aparente) ● PF (fator de potência)

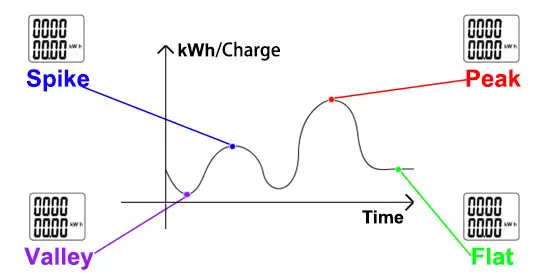

Multi-taxa/tarifa flexível ● 4 Fuso horário ● Taxa tarifária 4 (pico, pico, plano, vale) ● 2 Lista de período de tempo ● 14 Período de tempo por dia ● Dados congelados (últimos 48 meses ou últimos 90 dias) ● Max demanda e tempo de ocorrência

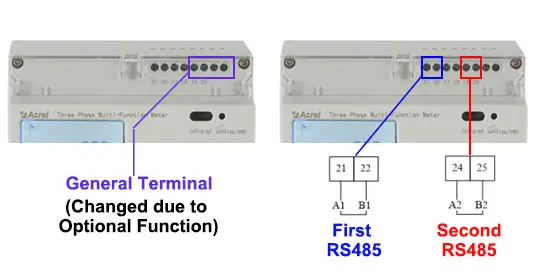

2 Canal RS485 Comunicação ● Protocolo: MODBUS-RTU ● 1 canal RS485 ou 2 canal RS485 ambos opcionais

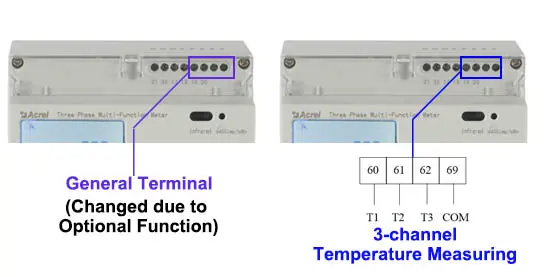

3-canal de medição de temperatura ● Termistor: sensor de temperatura NTC ● Faixa de medição: -40 °C ~ 125 °C

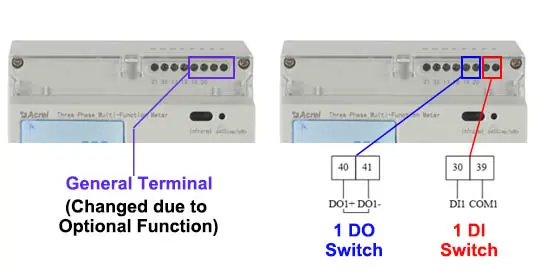

Interruptor DO/DI ● 1 canal FAZER ● 1 canal DI

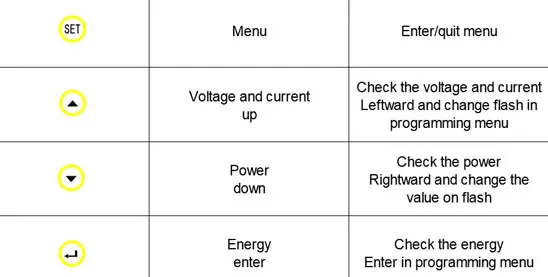

HMI para configuração de parâmetros ● Código ● Protocolo ● Endereço ● Taxa de baud ● Paridade ● Toda a exibição

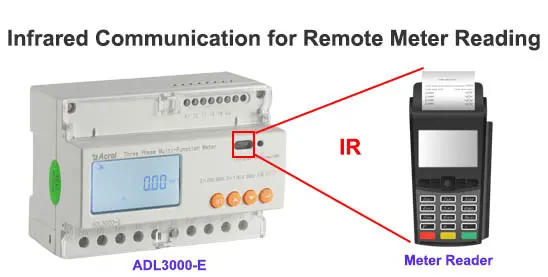

Comunicação infravermelha para leitura remota do medidor ● Comunicação infravermelha embutida ● Leitura remota fácil do medidor ● Métodos de conexão opcionais ● Conexão direta com medidor ● Primeira conexão via CT.

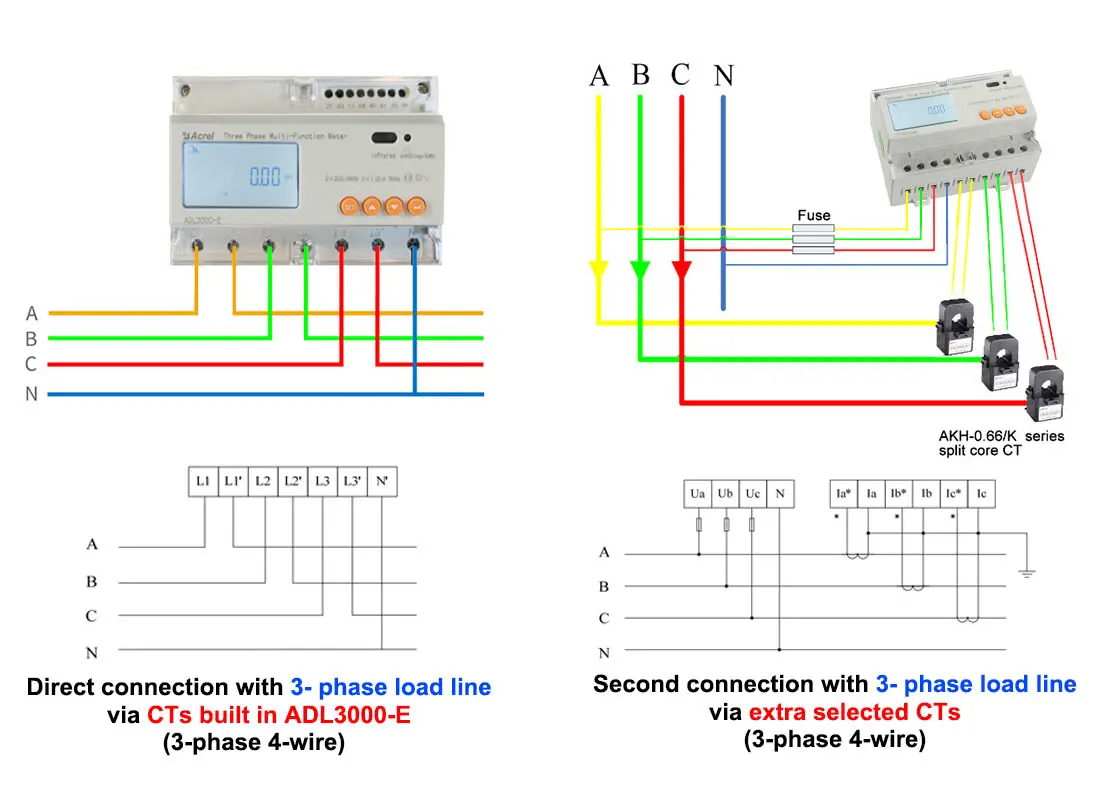

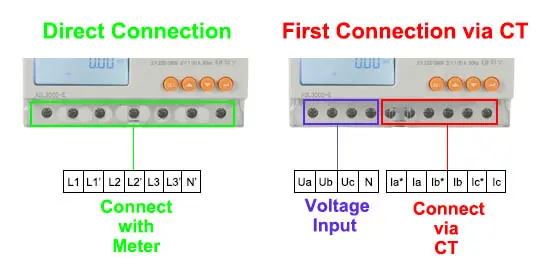

Métodos de Conexão Opcional ● Conexão direta com medidor ● Primeira conexão via CT.
