Medidor de energia trifásico Acrel ADL400 MID

Name: Medidor de energia trifásico Acrel ADL400 MID
Brand: Acrel Co.,Ltd.

● Medição: 3 fases AC kWh, kVarh, U, I, P, Q, S, PF, F e etc

● Precisão: 0,5% (kWh)

● Frequência: 45 ~ 65Hz

● Tensão nominal: 3x380 ~ 456Vac L-L (conexão direta); 3x100 ~ 120Vac L-L (via PTs)

● Corrente nominal: 3x10(80)A AC (conexão direta); 3x1(6)A AC (via CTs)

● Comunicação: RS485 (MODBUS-RTU)

● Harmônico: 2 ~ 31^StE Harmônico total

● Padrão & Certificado: IEC; CE;CE-MID; EAC

● Multi-taxa: 4 taxas tarifárias e etc

● Função de dados: dados congelados, demanda máxima, etc

Entre em contato conosco Baixar manual

Features Specifications Details Download Video

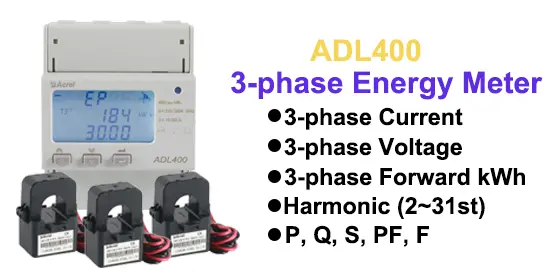

Características do medidor de energia inteligente trifásico Acril ADL400 MID

Acrel Smart Meter Introduction

Adl400

O medidor elétrico trifásico Acrel ADL400 foi projetado para medição de energia trifásica em um sistema de baixa tensão. O medidor Acrel ADL400 atende aos requisitos técnicos relacionados do medidor eletrônico nos padrões de IEC62053-21 e IEC62053-22. O seguinte fornece um manual detalhado do Acrel ADL400 para sua referência.

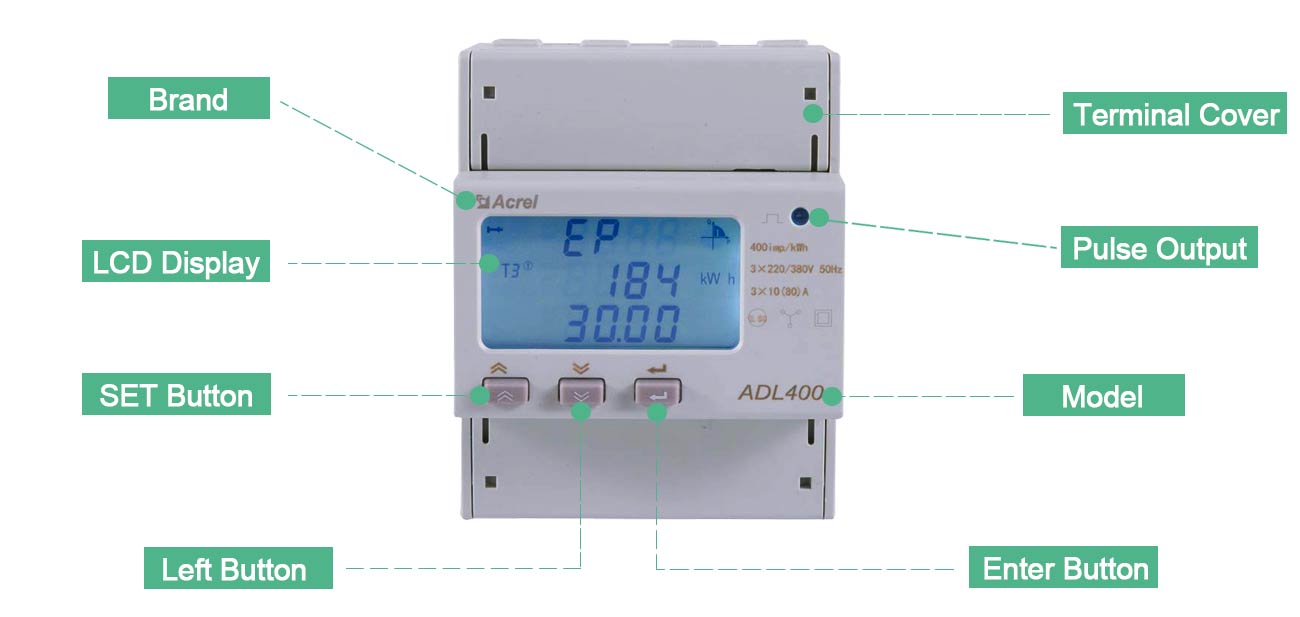

Imagem

Função

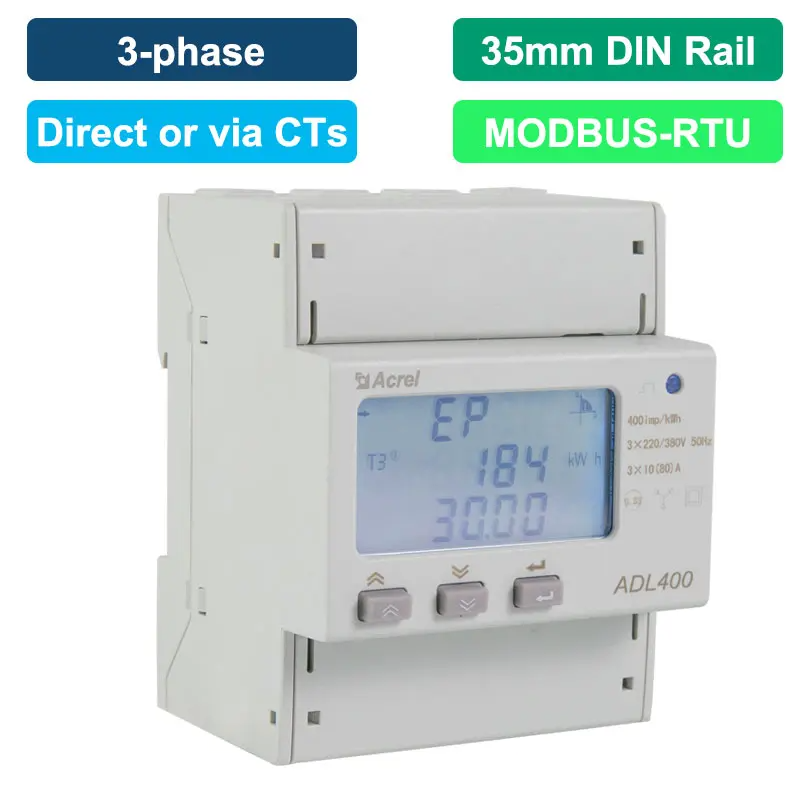

Acrel Adw400 Smart Energy Meters Manufacturer China

● Medição: 3 fases AC kWh, kVarh, U, I, P, Q, S, PF, F, etc

● Precisão: 0,5% (kWh)

● Frequência: 45 ~ 65Hz

● Tensão nominal: 3x380 ~ 456Vac L-L (conexão direta); 3x100 ~ 120Vac L-L (via PTs)

● Corrente nominal: 3x10(80)A AC (conexão direta); 3x1(6)A AC (via CTs)

● Comunicação: RS485 (MODBUS-RTU)

● Harmônico: 2 ~ 31 ° e harmônico total

● Padrão & Certificado: IEC; CE;CE-MID; EAC

● Multi-taxa: 4 taxas tarifárias, etc

● Função de dados: dados congelados, demanda máxima, etc

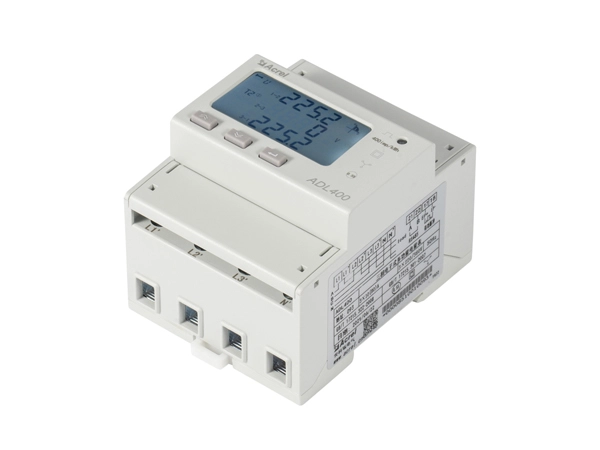

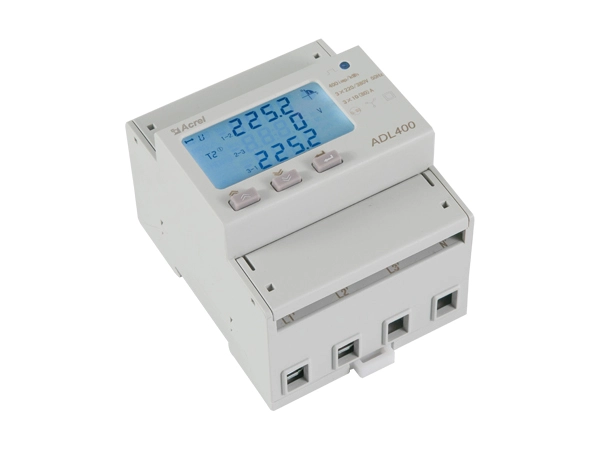

Visão geral dos produtos

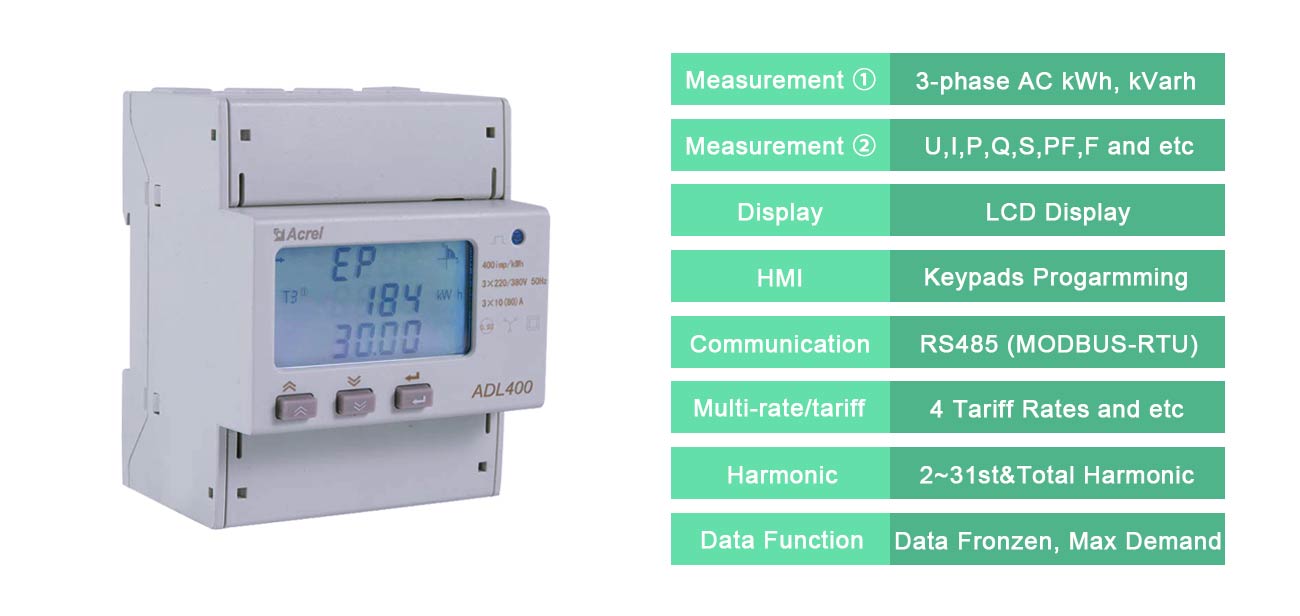

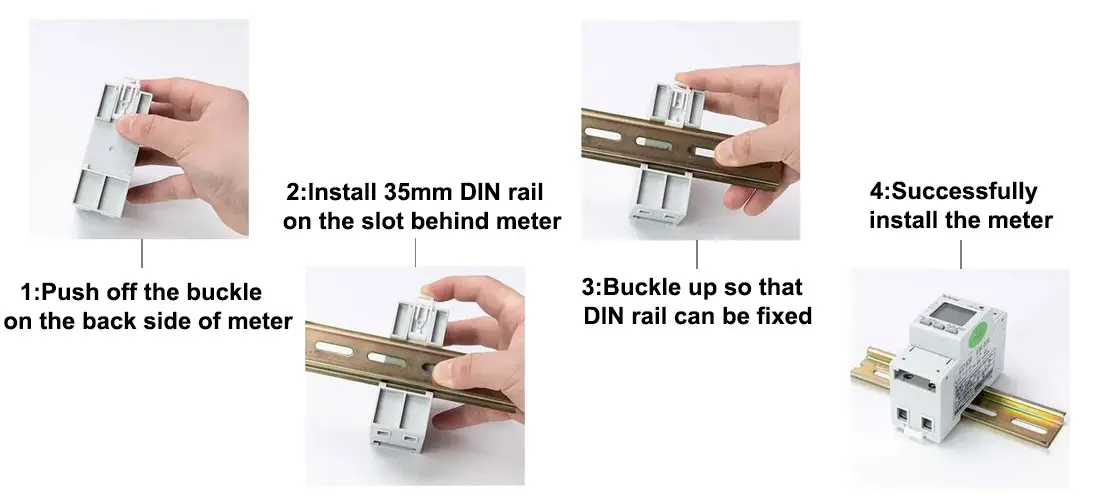

Acrel Adl400 Manual

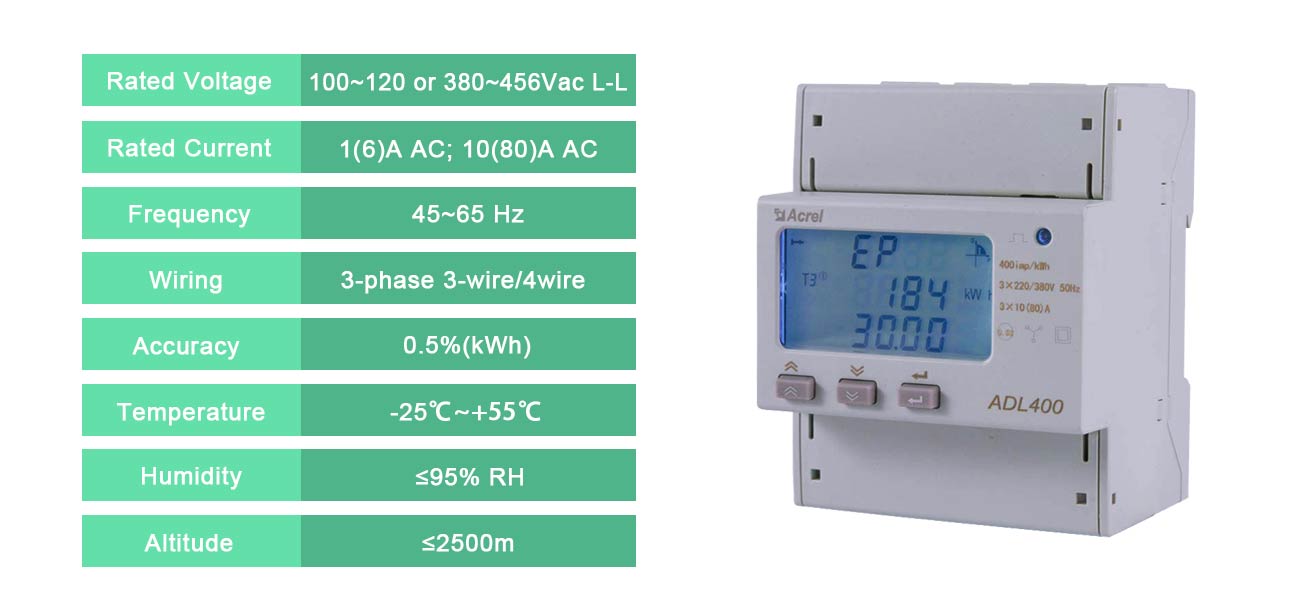

Smart Meter Three Phase

Acrel Smart Meter Wiring Chart

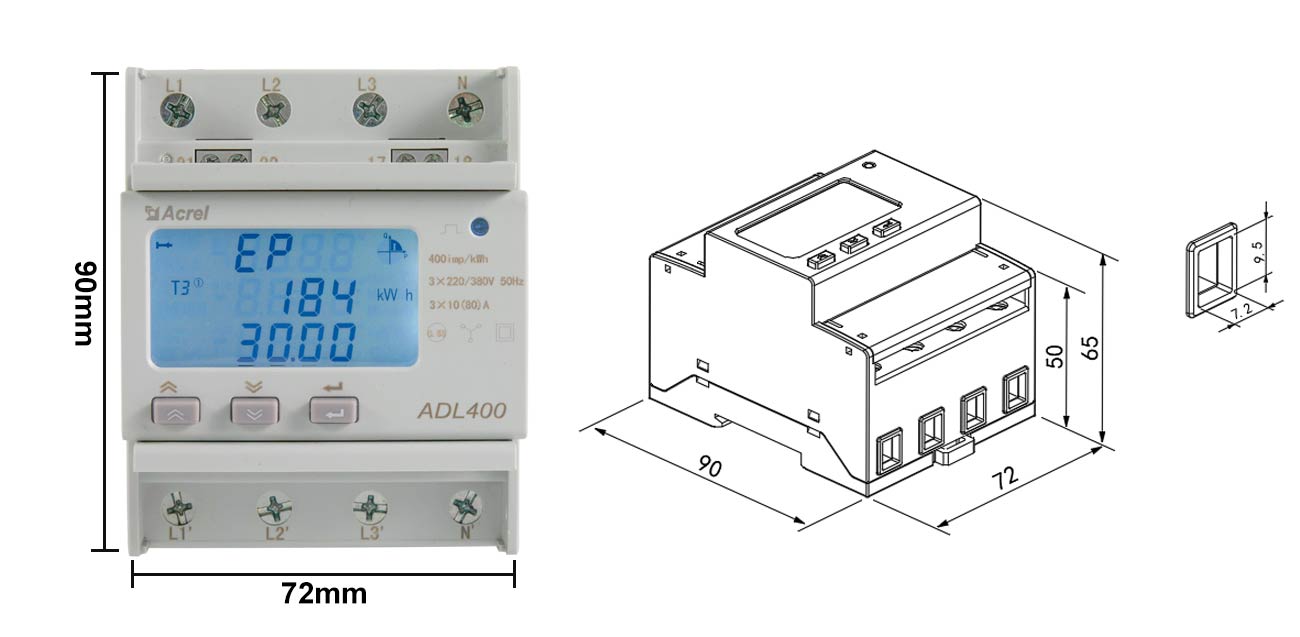

Tipo de conexão direta

Three Phase Digital Energy Meter

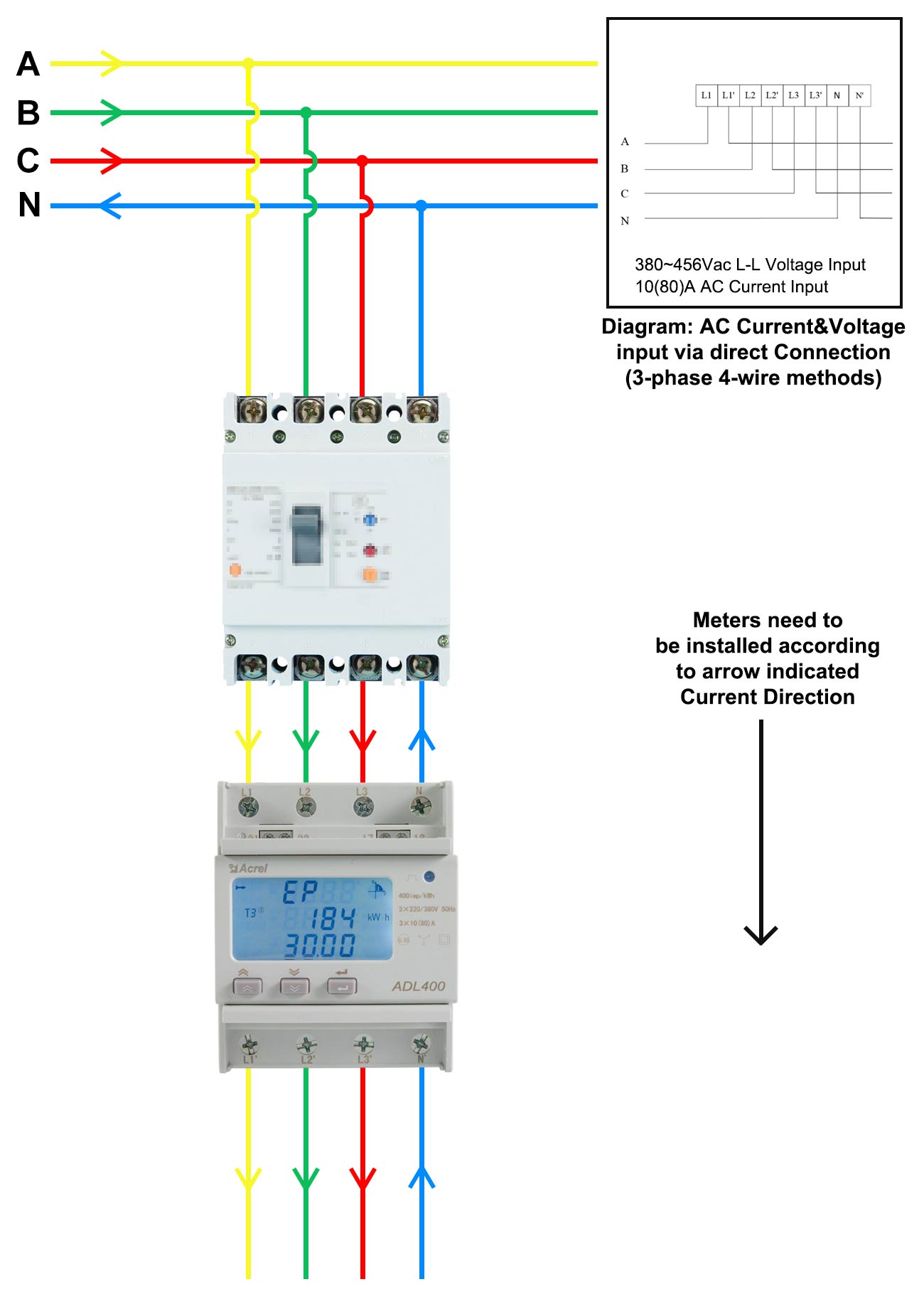

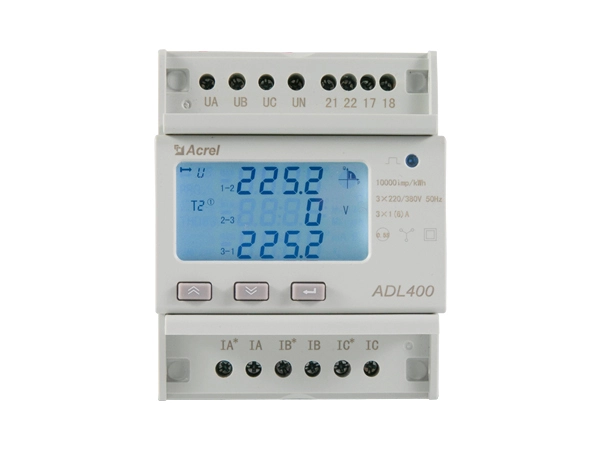

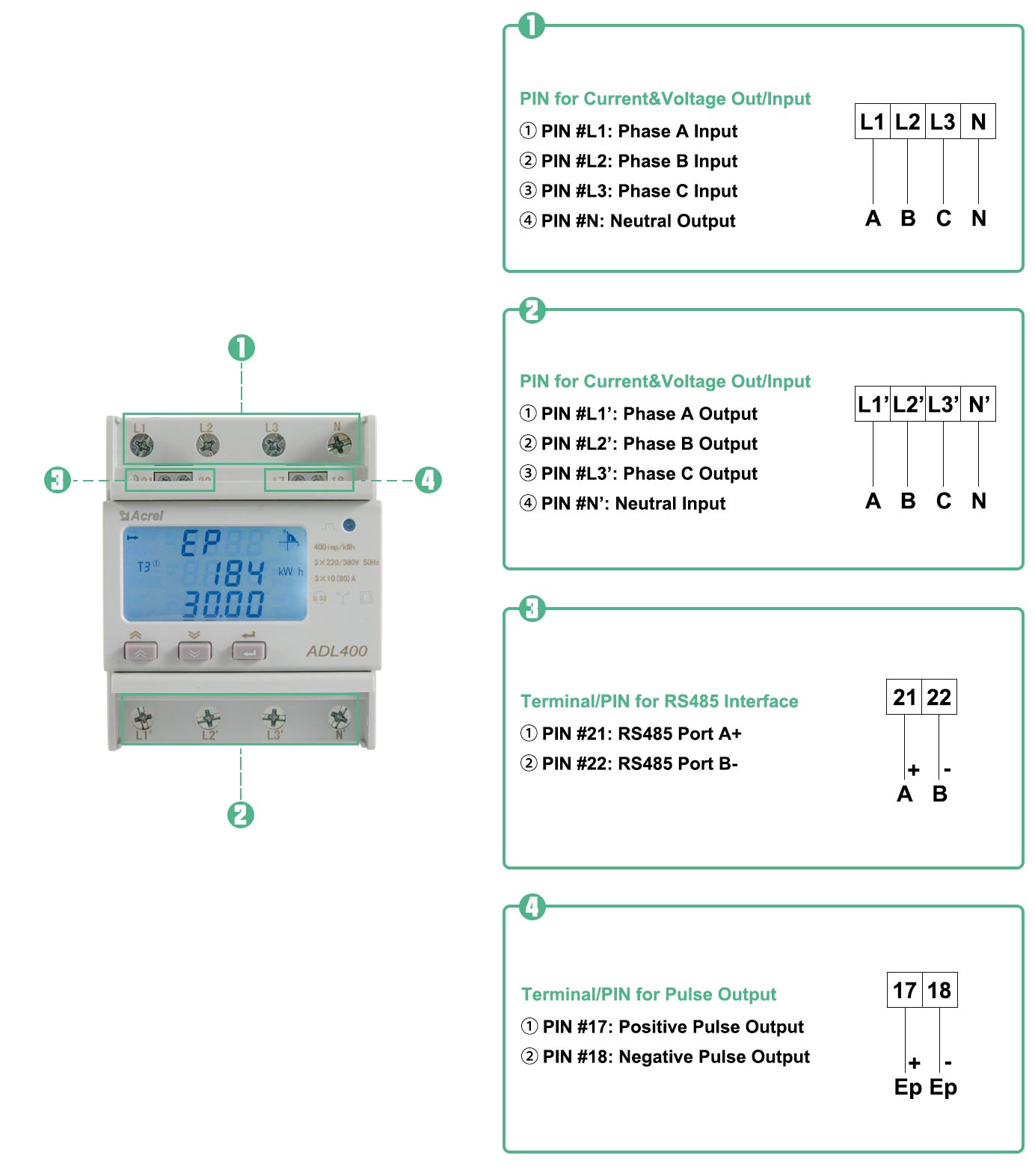

Visão geral do PIN/Terminal do medidor Acrel ADL400 (tipo de conexão direta)

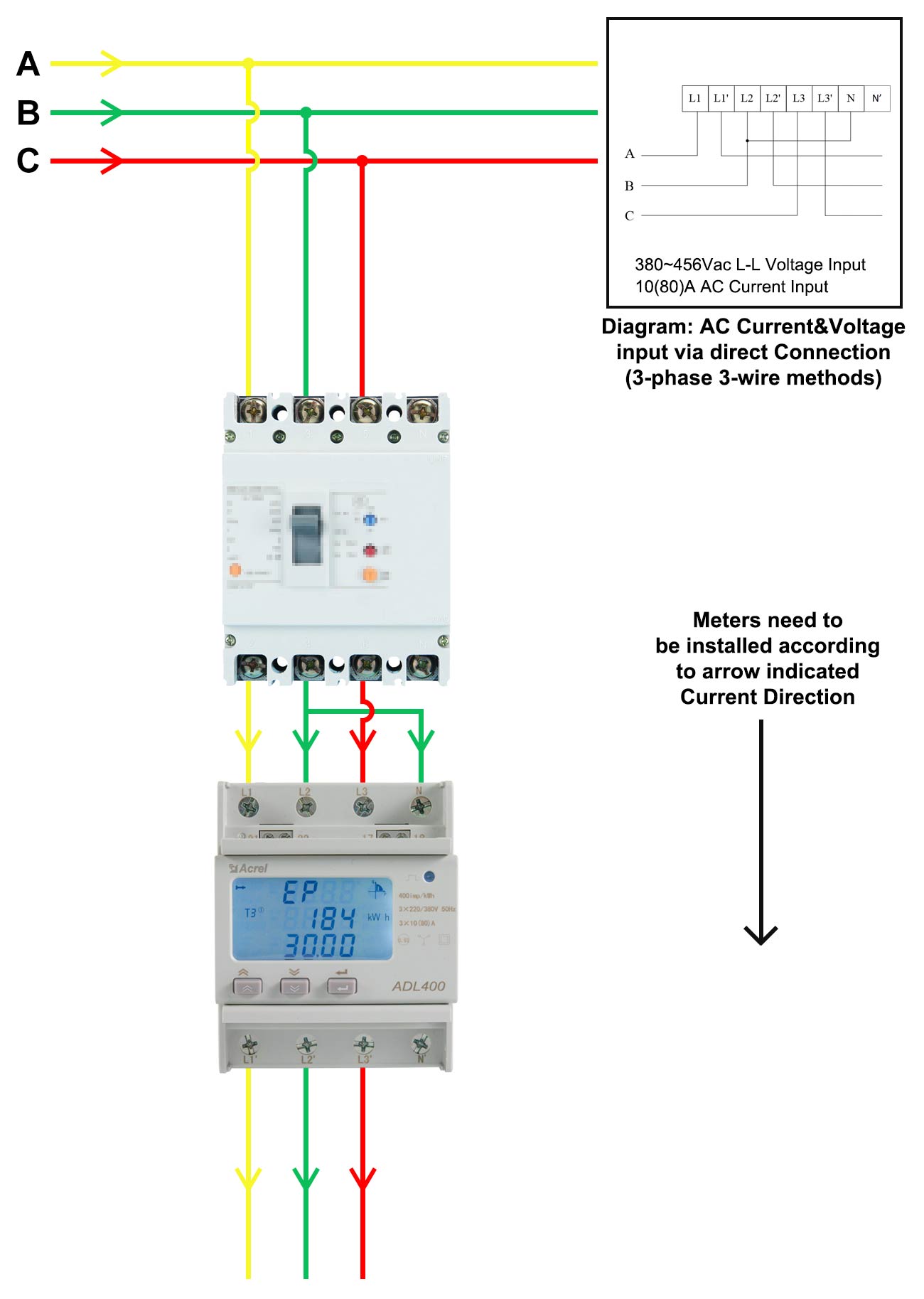

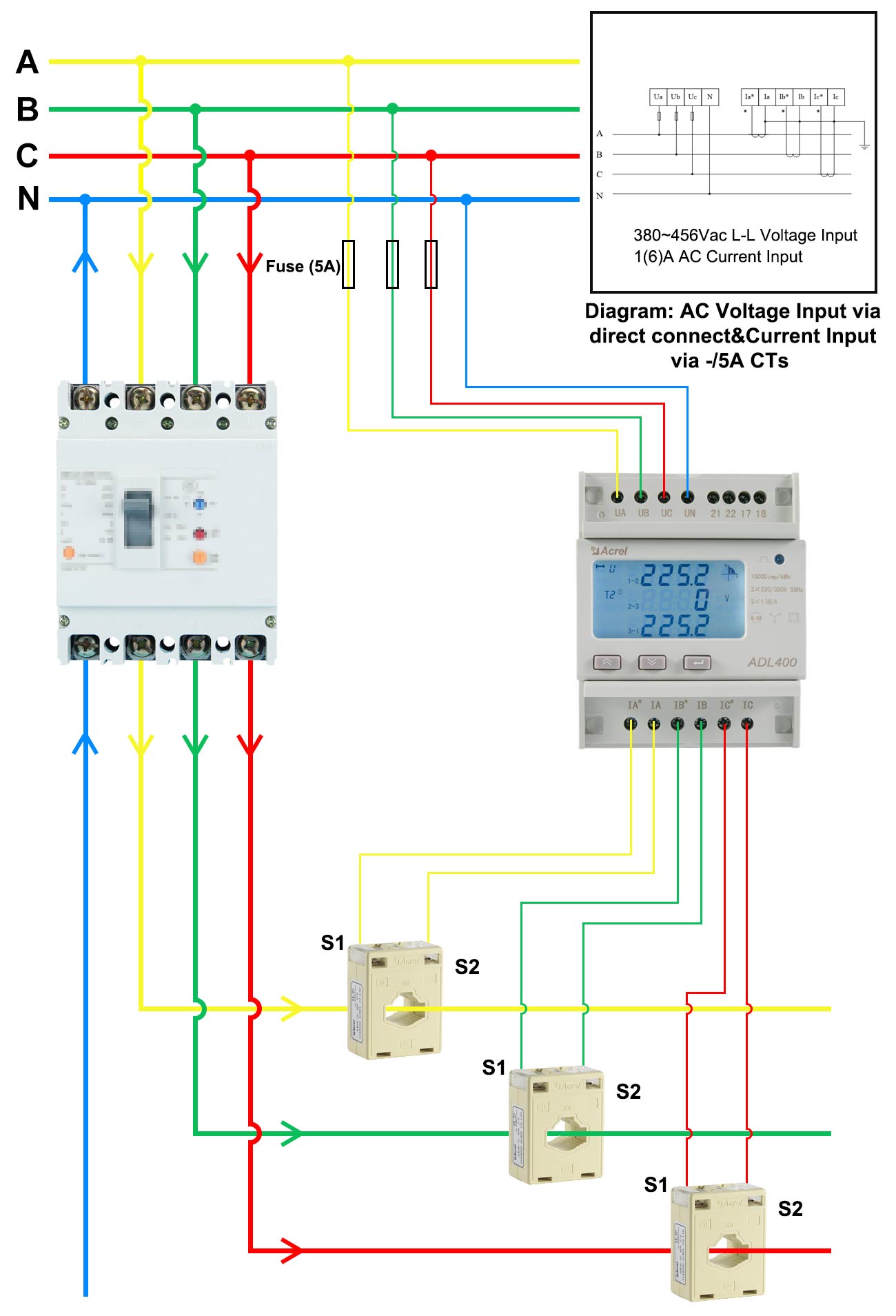

Fiação do poder: 3-phase 4-wire via conexão direta	Fiação do poder: 3 fios da fase através da conexão direta

Three Phase Electric Meter

Visão geral do PIN/Terminal do Acrel ADL400 (tipo de conexão direta)

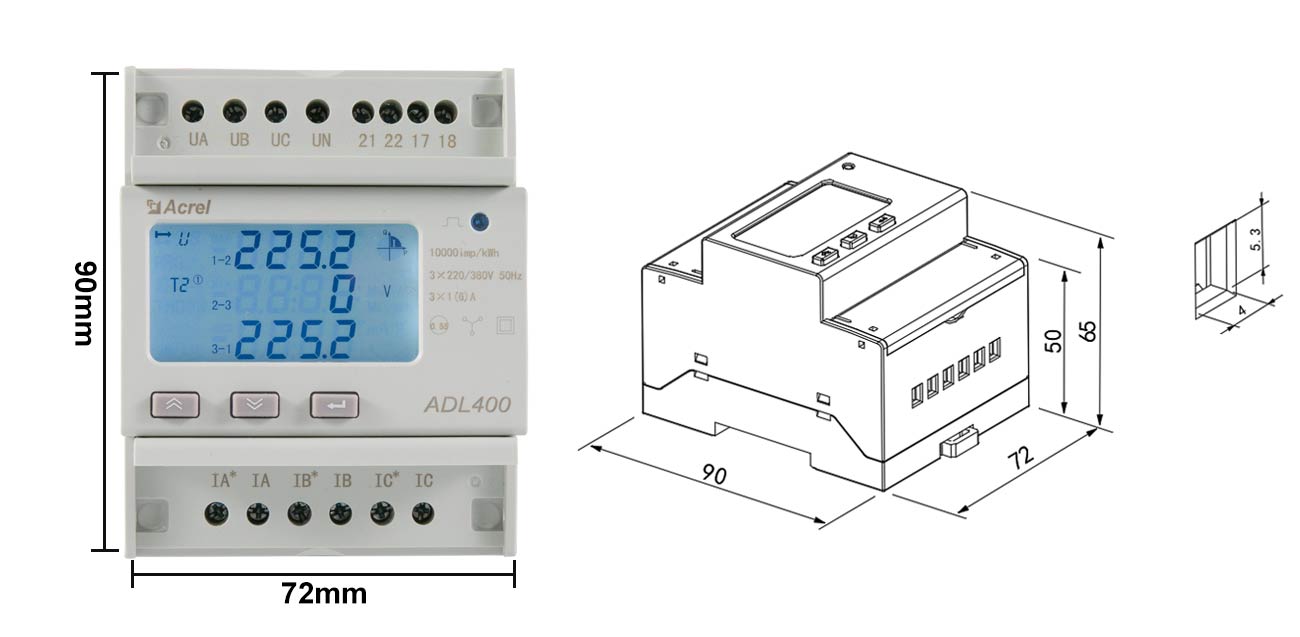

Tipo operado CT

Three Phase Digital Meter

Visão geral do PIN/Terminal do Acrel ADL400 (tipo operado por CT)

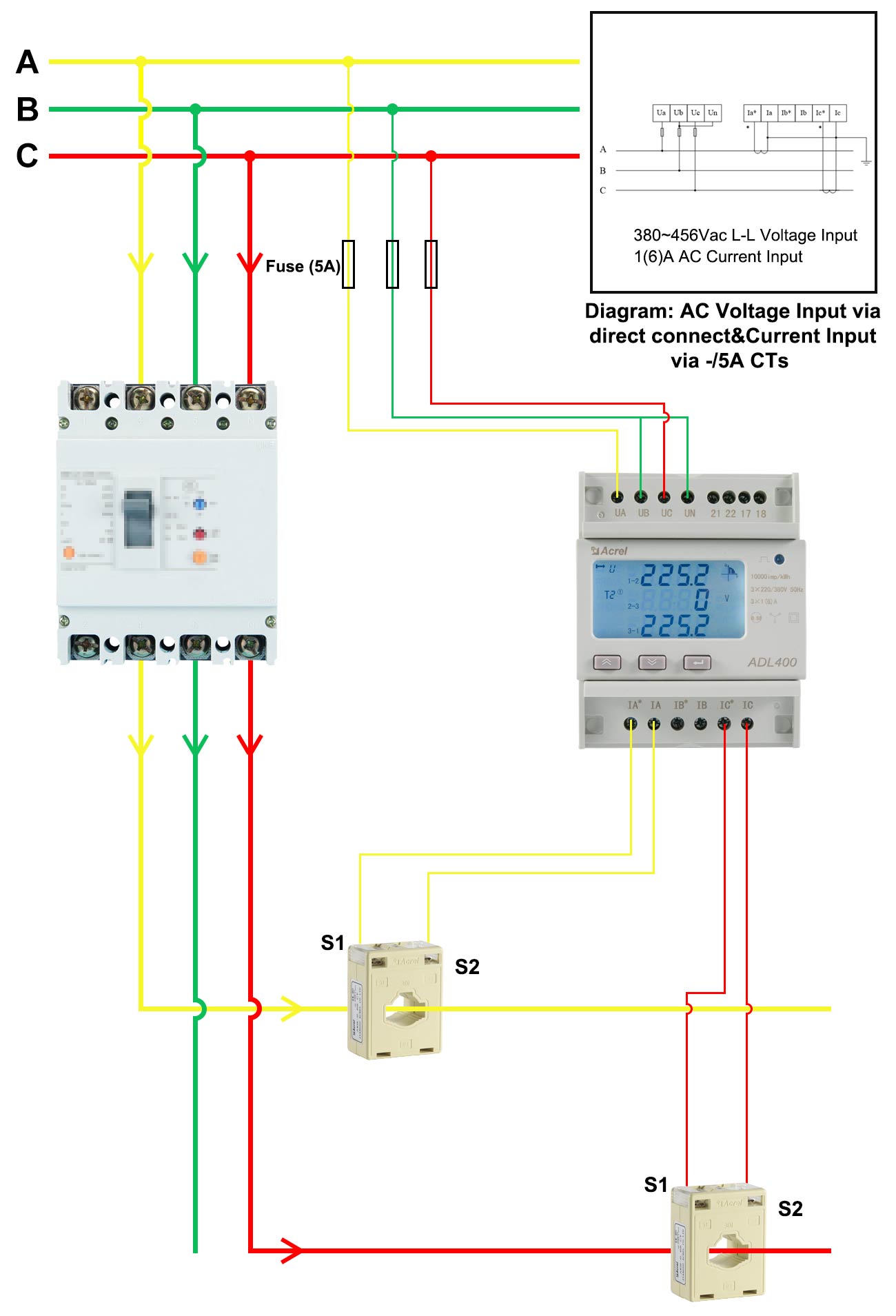

Fiação do poder: 3-phase 4-wire CT operado	Fiação do poder: 3-phase 3-wire CT operado

Three Phase Digital Meter

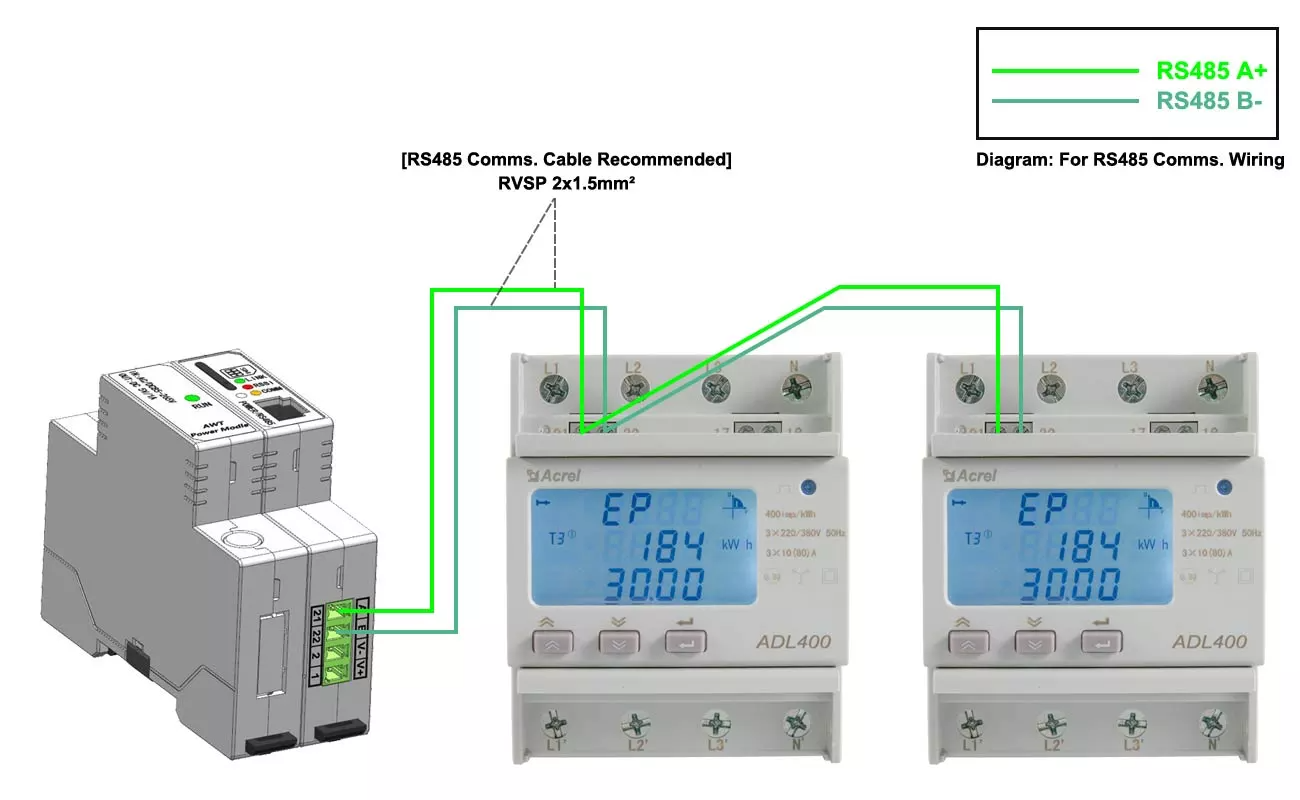

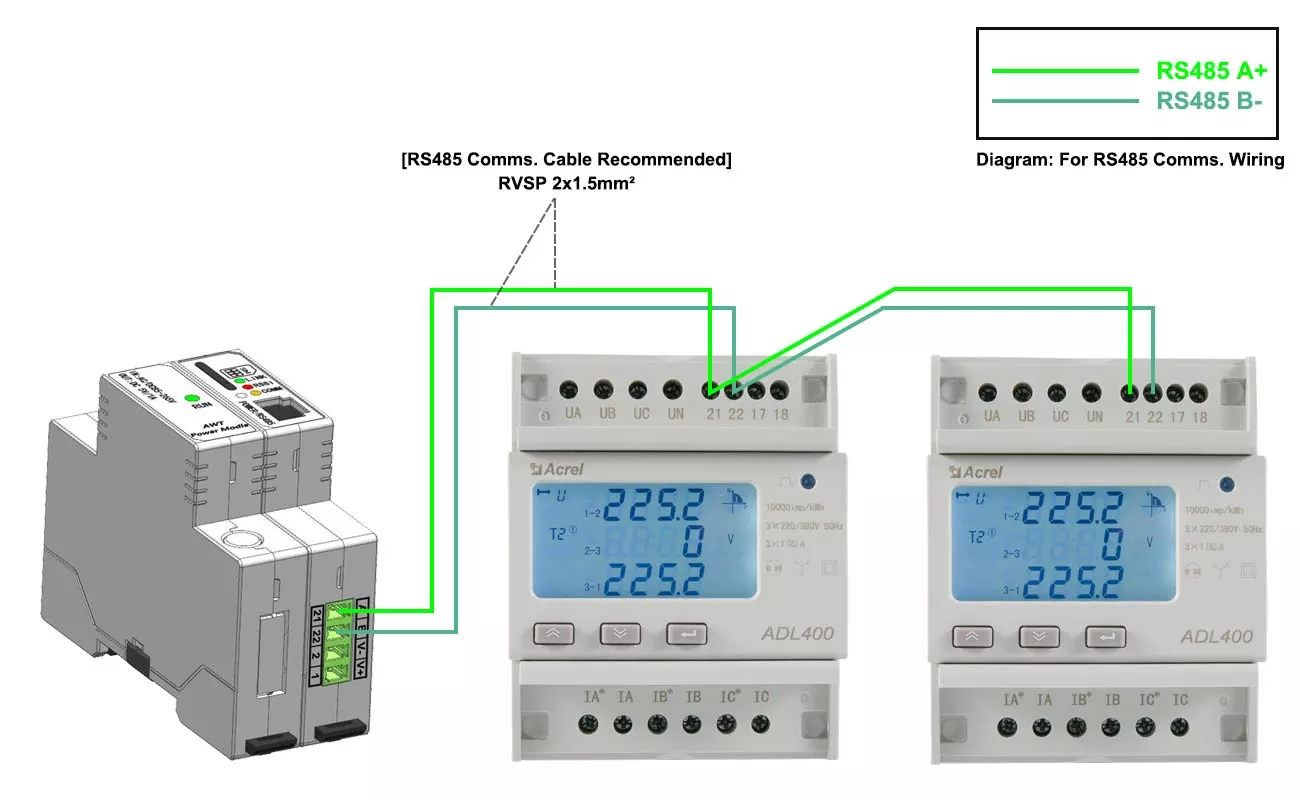

Comunicação com fio RS485 do Acrel ADL400 (tipo operado por CT) com gateway IoT

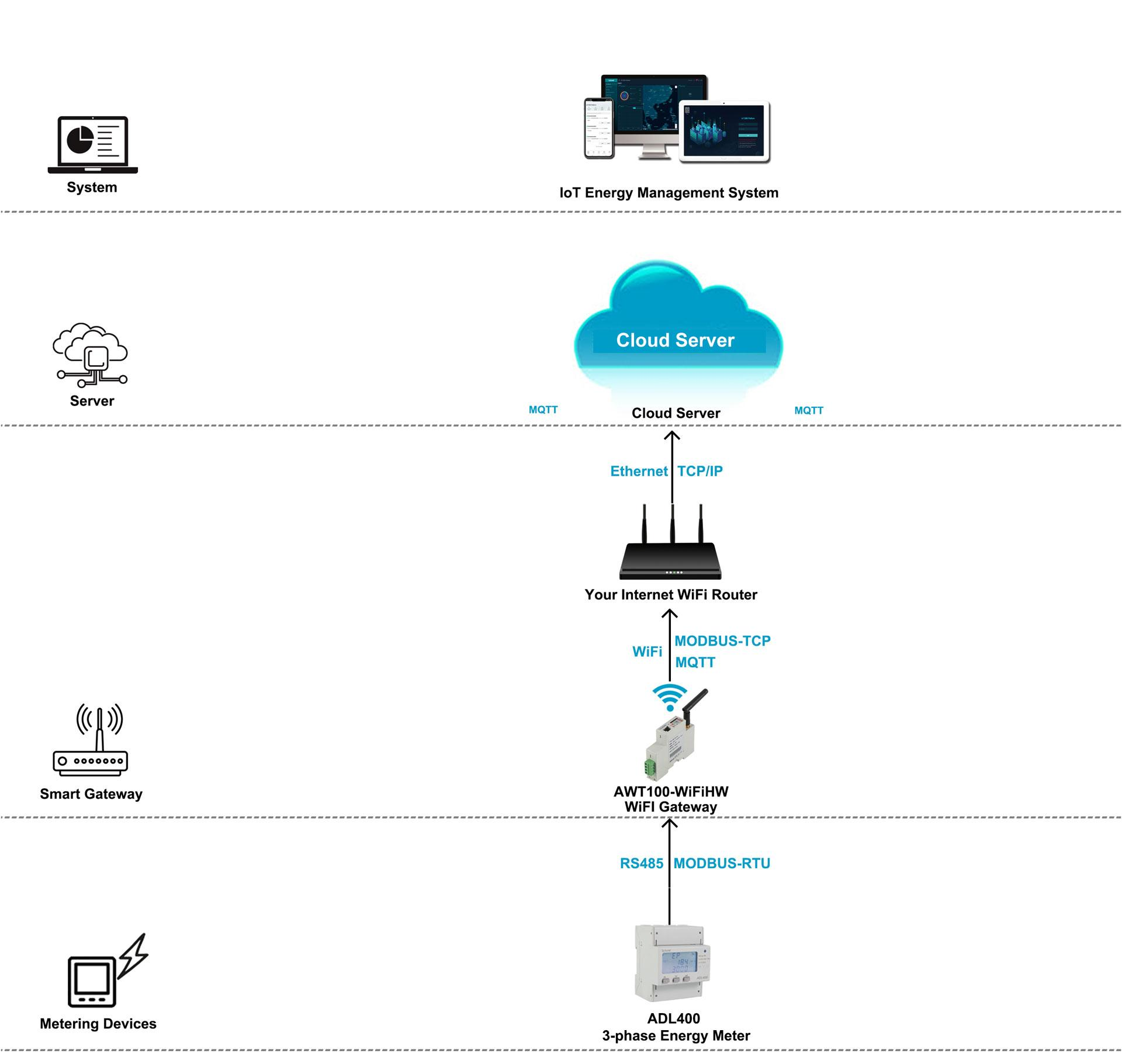

Acrel Smart Meter Solution Structure

Asl400 Three Phase Power Monitoring Equipment

Adl400 Three Phase Smart Energy Meter

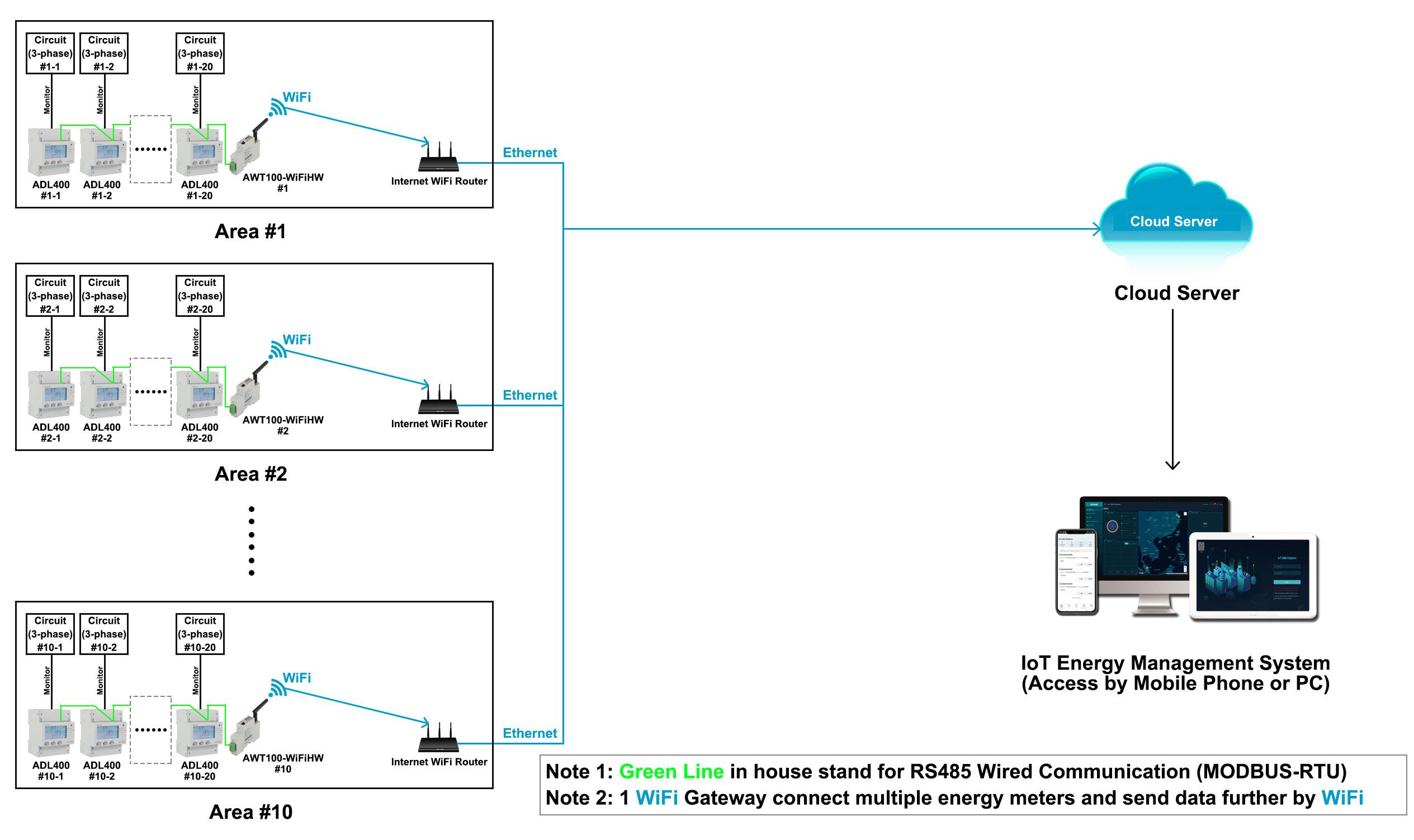

Acrel Smart Meter Applications

Applications Of Acrel Smart Energy Meter

Especificações do Medidor de Energia Inteligente Trifásico Acrel ADL400 MID

1. Função Descrição

Função	Descrição da função	Função fornecer
Medição de kWh	KWh ativo (positivo e negativo)	■
	KWh reativo (positivo e negativo)	■
	A. B, C fase dividida energia ativa positiva	■
Medição de parâmetros elétricos	U, I	■
Medição de parâmetros elétricos	P, Q, S, PF, F	■
Medição de harmônicos	2 ~ 31ST tensão e harmônico atual	■
Visor LCD	Seção de 12 bits display LCD, luz de fundo	■
Programação chave	3 chaves para comunicação e definir parâmetros	■
Saída de pulso	Saída de pulso ativo	■
Multi-tarifa e funções	Adapte 4 fusos horários, 2 listas de intervalos de tempo, 14 intervalos de tempo por dia e 4 tarifas	Π
	Max demanda e tempo de ocorrência	Π
	Dados congelados nos últimos 48 meses, últimos 90 dias	Π
	Data, hora	Π
Comunicação	Interface de comunicação: RS485, protocolo de comunicação: MODBUS-RTU	■

2. Parâmetro técnico

Pulso

Projeto			Parâmetro de desempenho
Especificação			3 fios da fase 3, 3 fios da fase 4
Medição	Tensão	Tensão de referência	3 × 100V \ 3 × 380Vac, 3 × 57,7/100Vac, 3 × 220/380Vac (normalmente pode funcionar sob 1,2 vezes de tensão nominal)
		Consumo	<10VA (fase monofásica)
		Impedância	> 2MΩ
		Classe de precisão	Erro ± 0,2%
	Currnt	Corrente de entrada	3 × 1(6)A, 3 × 10(80)A
		Consumo	<1VA monofásica nominal atual
		Classe de precisão	Erro ± 0,2%
	Poder		Poder ativo, reativo, aparente, erro ± 0,5 ℅
	Frequência		45 ~ 65Hz, erro ± 0,2%
Medição	Energia		Energia ativa (classe de precisão: 0,5) energia reativa (classe de precisão 2)
	Relógio		≤ 0. 5S/d
Sinal de dígito	Saída de pulso de energia		1 saída ativa do fotoacoplador
Largura do pulso		80 ± 20ms
Constante de pulso		400imp/kWh,10000imp/kWh (Corresponda com a corrente básica)
Comunicação	Interface e protocolo de comunicação		RS485:Modbus RTU
	Gama de endereço de comunicação		Modbus RTU:1 ~ 247;
	Taxa de baud		1200bps ~ 19200bps
Ambiente	Temperatura de trabalho		-25 °C ~ 55 °C
	Humidade relativa		≤ 95 ℅ (sem condensação)

Detalhes do medidor de energia inteligente trifásico Acril ADL400 MID

Acrel Smart Meter Details

Medição de parâmetros elétricos diversos ● KWh (Kilowatt-hora positivo de 3 fases) ● KVarh (Kilovar-horas) ● Harmônico (2 ~ 31ª tensão & corrente) --- Padrão ● U (tensão trifásica) ● I (3-fase atual) ● P (potência) ● Q (potência reativa) ● F (frequência) ● S (potência aparente) ● PF (fator de potência)

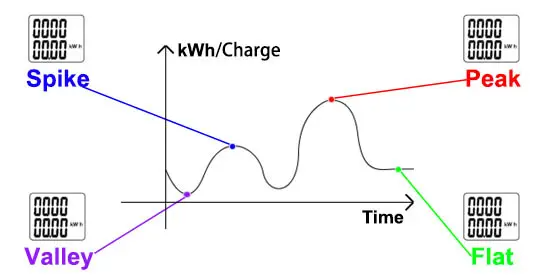

Multi-taxa/tarifa flexível ● 4 Fuso horário ● Taxa tarifária 4 (pico, pico, plano, vale) ● 2 Lista de período de tempo ● 14 Período de tempo por dia ● Dados congelados (últimos 48 meses ou últimos 90 dias) ● Max demanda e tempo de ocorrência

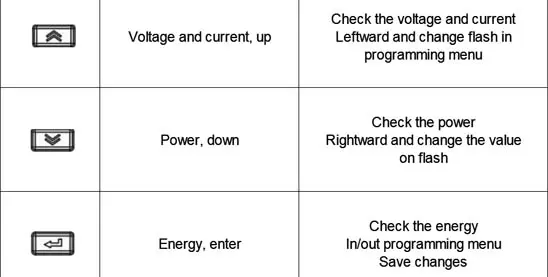

HMI para configuração comum ● Relação PT ou CT ● Métodos de fiação (3P4W ou 3P3W) ● Tempo de volta linght ● Configuração de comunicação RS485 (MODBUS-RTU)
