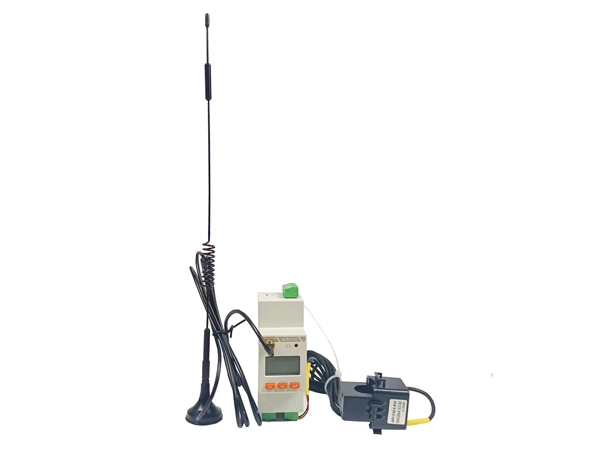

Medidor de energia de fase única inteligente Acrel ADW310 sem fio

Name: Medidor de energia de fase única inteligente Acrel ADW310 sem fio
Brand: Acrel Co.,Ltd.

● Medidor inteligente de fase IoT 1

● 4G, WiFi ,RS485 (MQTT, MODBUS)

● CT 100A AC emparelhado

Entre em contato conosco Baixar manual

Features Specifications Details Download

Características do medidor de energia de fase única inteligente Acrel ADW310 sem fio

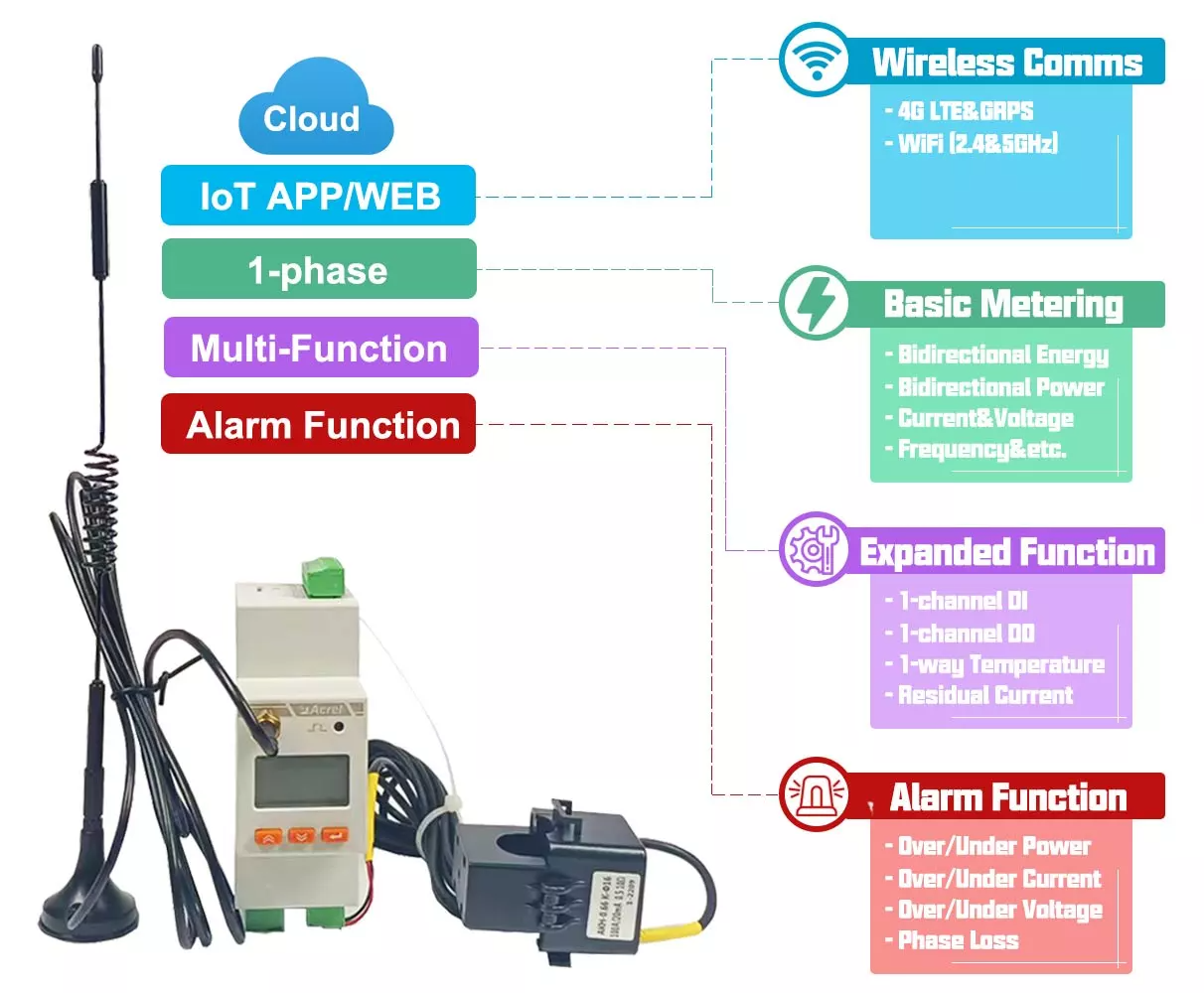

Wireless Single Phase Energy Meter

O medidor de energia sem fio ADW310 é usado principalmente para medir a energia ativa da rede de baixa tensão. Tem as vantagens de tamanho pequeno, alta precisão, funções ricas, etc., e tem muitos métodos de comunicação opcionais. Pode apoiar a comunicação RS485, Lora, 4G e outros métodos de comunicação sem fio. O modo de amostragem atual do transformador é conveniente para os usuários instalar e usar em diferentes ocasiões. Ele pode ser instalado de forma flexível na caixa de distribuição para atender às necessidades de medição de energia, operação e supervisão de manutenção ou monitoramento de energia para diferentes áreas e diferentes cargas.

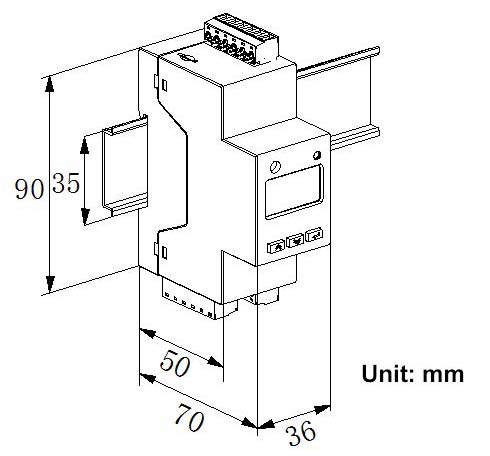

Forma & Recorte

Função

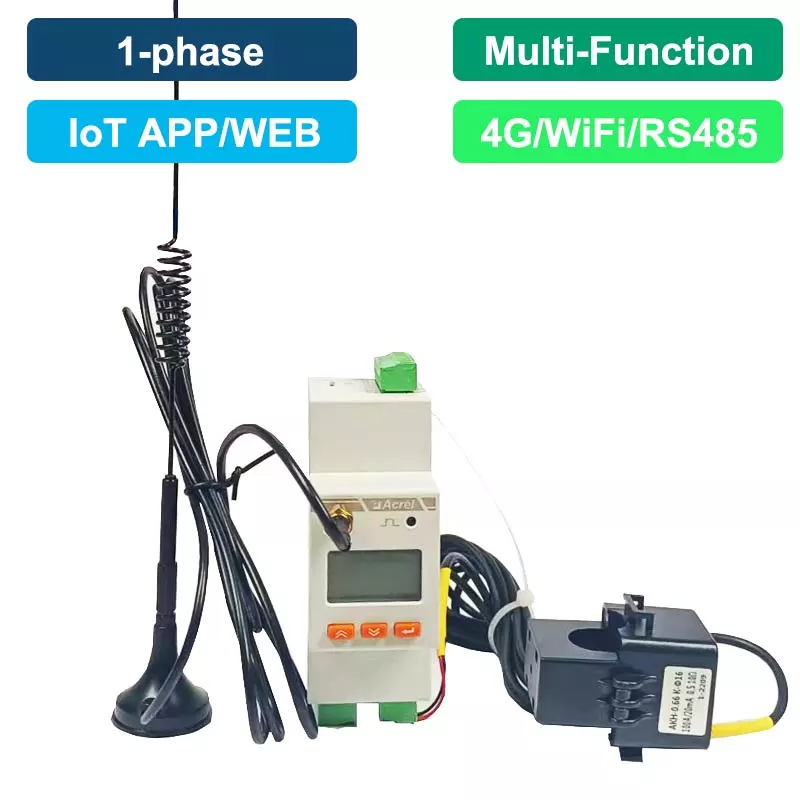

Iot Based Smart Energy Meter

● Comms sem fio. : 4G, WiFi (MQTT, MODBUS-TCP)

● Comms com fio. : RS485 (MODBUS-RTU)

● Tensão nominal: 220 ~ 264Vac L-N

● Corrente nominal: 20(100)A AC (via CT emparelhado)

● Medição: energia ativa e reativa de 1 fase, potência ativa e reativa, corrente, tensão, frequncy, fator de potência, potência aparente

● Função I/O: 1-way DI & 1-way FAZER

● Temperatura: medição de temperatura do cabo de 2 vias

● Saída de pulso: Saída de pulso ativo

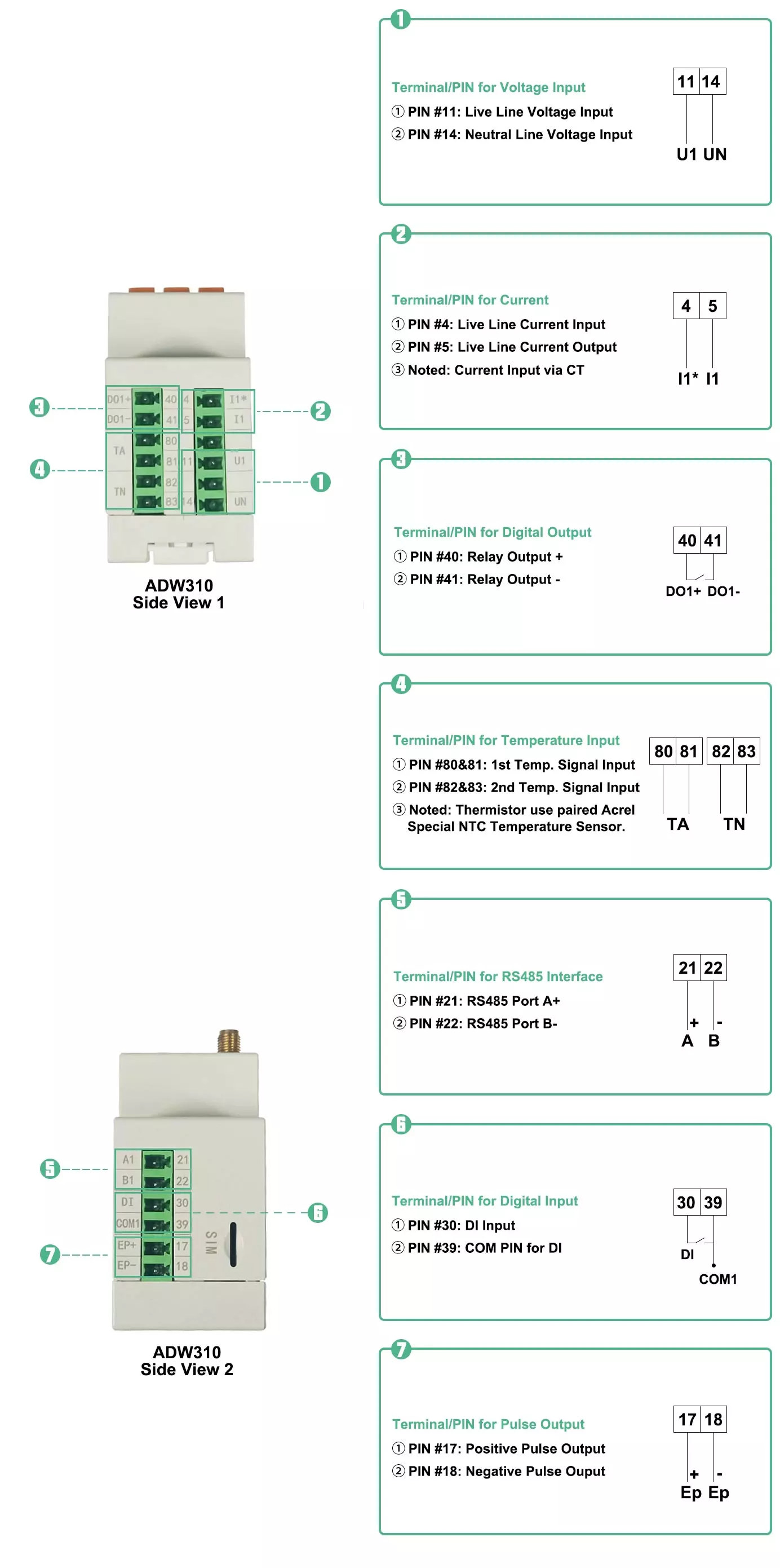

Visão geral do PIN/Terminal da série ADW310

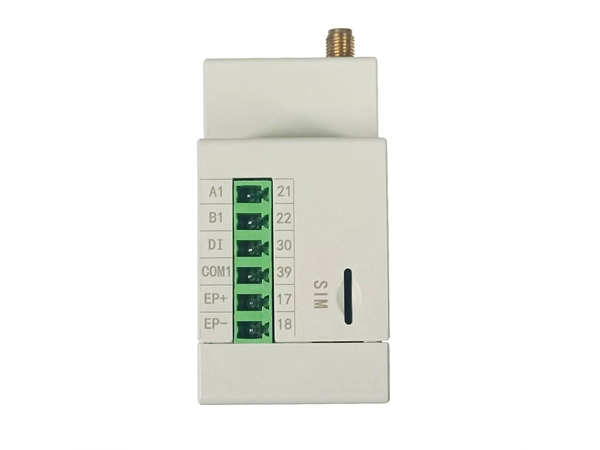

Iot Electricity Meter

Iot Based Electricity Energy Meter Using Esp12 And Arduino

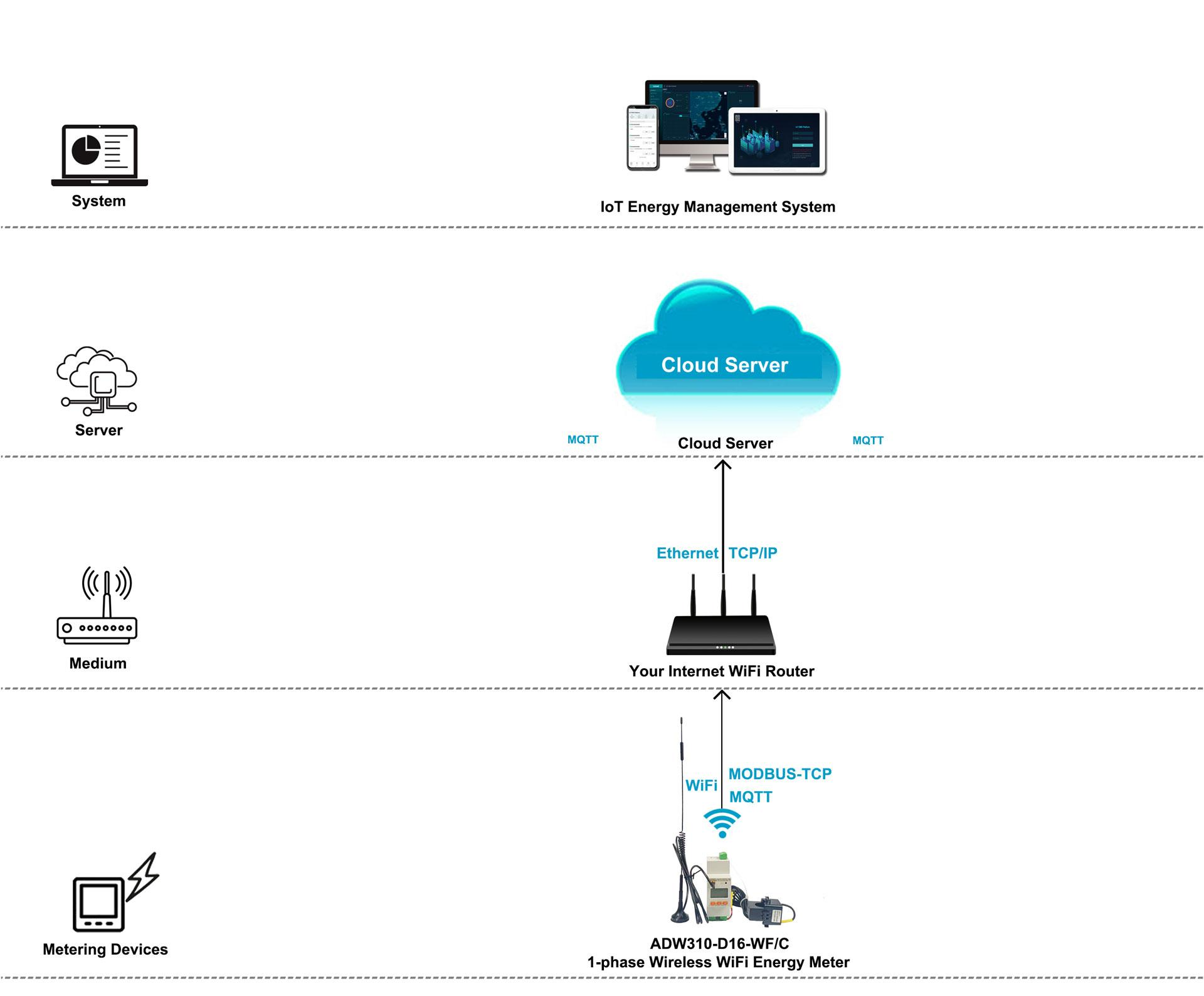

Electricity Meter Iot

Iot Based Electricity Energy Meter

Applications Of Iot Based Prepaid Energy Meter

Especificações do medidor de energia de fase única inteligente Acrel ADW310 sem fio

1. Visão geral da função

Função

Descrição

Medição

(Padrão)

Energia ativa e reativa monofásica AC (tanto para frente quanto para trás), potência ativa, potência reativa, corrente, tensão, frequência, fator de potência, potência do aparelho, frequência

Medição

(Opcional)

Medição de temperatura: 2 canais (linha viva, linha neutra) Monitoramento da temperatura do cabo; Termistor: NTC; Faixa: -40 ~ + 99 °C; Precisão: ± 2 °C

Comunicação

(Padrão)

Porta RS485 com protocolo Modbus-RTU-1 bit de início, 8 bits de dados, 1 bit de parada, sem paridade; Taxa de Baud 1200 ~ 38400 bps etc.

Comunicação infravermelho-Taxa de Baud Constante 1200 bps

Comunicação

(Opcional)

Suporte do módulo 4G LTE - Normal Communicaiton: LTE-FDD: B1/B3/B5/B8; LTE-TDD:B34/B38/B39/B40/B41

4G LTE-Suporte do Módulo de Comunicação Global: LTE-FDD:B1/B3/B5/B7/B8/B20/B28; LTE-TDD:B38/B40/B41

WiFi-Suporte 2.4GHz ou 5GHz

Protocolo (para comunicação sem fio): MQTT e MODBUS-TCP

Exibir

(Padrão)

Visor LCD e indicador LED

HMI

(Padrão)

Programação de teclados: Configuração da relação CT/PT, comunicação, fiação de fase e etc

Software

(Padrão)

Software de ajuste: configuração de intervalo de upload de dados, configuração Wi-Fi (conta e senha), endereço do servidor, porta e etc

Função de alarme

(Padrão)

Subtensão, Sobretensão, Subcorrente, Sobrecorrente, Subcarga, Sobrecarga, Desconexão de Comunicação e etc

Função I/O

(Opcional)

1-canal DI (Entrada Digital)

1-canal DO (Saída Digital)

2. Parâmetros principais

Parâmetro	Descrição & Valor
Tensão Entrada	Tensão nominal	220 ~ 264Vac L-N
	Frequência de referência	45 ~ 65Hz
	Consumo de energia	<0.5VA (cada fase)
Atual Entrada	Corrente nominal	20(100)A AC
	Começando atual	1% Ib (Classe 0,5); 4% Ib (Classe 1)
	Consumo de energia	<1VA (cada fase)
Fase Fiação	1P2W	1-fase 2-fio
Medição Desempenho	Padrão	GB/T17215.322-2008,GB/T17215.321-2008
Medição Desempenho	KWh Precisão	Classe 1
Pulso	Largura do pulso	80 ± 20ms
Pulso	Constante de pulso	1600imp/kWh;

3. ambiente

Condição	Descrição & Valor
Temperatura	Temperatura de funcionamento: -25 °C ~ + 55 °C; Temperatura de armazenamento: -40 °C ~ + 70 °C
Umidade	≤ 95% RH, sem condensação, sem gás corrosivo
Altitude	≤ 2000m

Detalhes do medidor de energia de fase monofásica inteligente sem fio Acrel ADW310

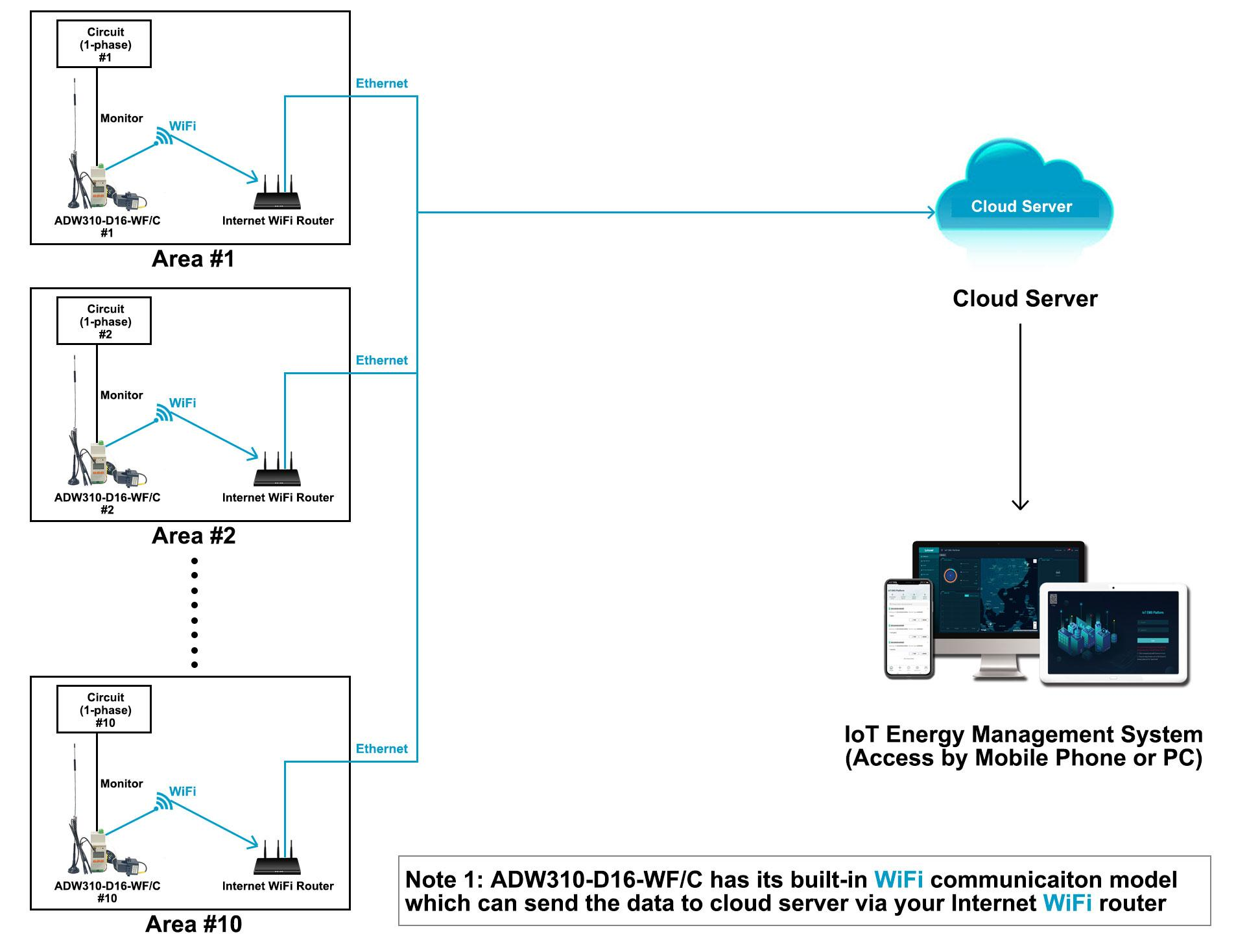

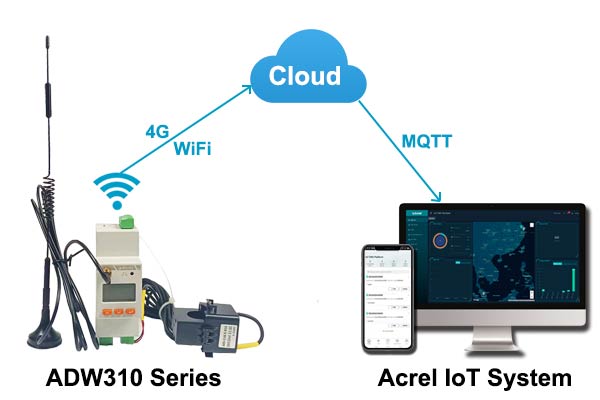

Monitoramento de energia on-line e remoto ● Emparelhado com o sistema de monitoramento de energia Acrel IoT ● Acesso ao PC via IoT EMS WEB ● Acesso ao telefone celular via IoT EMS APP ● Comunicação sem fio 4G (global) ● Comunicação WiFi Wiress (2.4GHz) ● Suporte MQTT, protocolo MODBUS-TCP ● Suporte padrão RS485 interface (MODBUS-RTU)

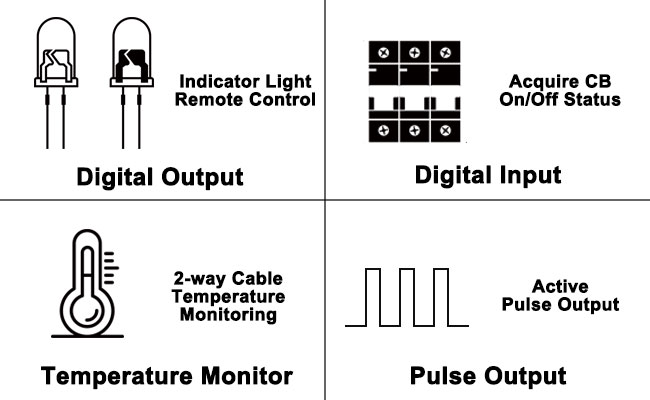

Função Extra Múltipla ● FAZER 1 canal (Digital Ouput) ● 1 canal DI (entrada digital) ● Monitoramento de temperatura do cabo de 2 canais ● Saída de pulso ativo

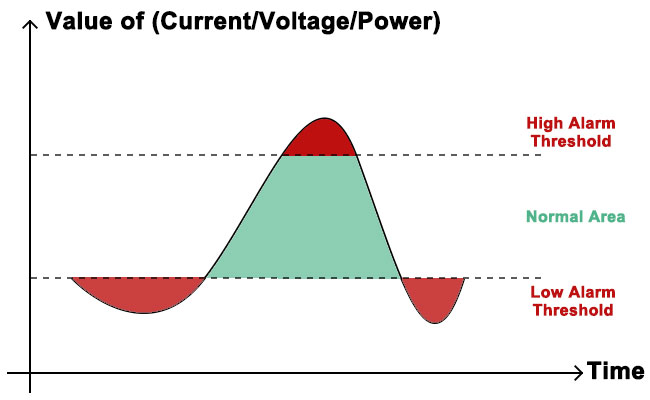

Função de alarme ● Sobre/sob a corrente ● Sobre/sob a tensão ● Sobre/sob o poder
