AMC72-DI analisador de amperímetro DC

Medição: 1-circuito DC atual
Precisão: 0,5%
Corrente nominal: 5A DC (conexão direta); 0/4 ~ 20mA DC (via Sensor DC); 75mV (via Shunt)
Fonte de alimentação: 85 ~ 265V AC/DC
Comunicação: RS485 (MODBUS-RTU)
Saída de alarme: Alarme de corrente baixa & alta
Saída analógica: 4 ~ 20mA DC
DI/DO Função: 2-channel DI & 2-channel DO
Padrão & Certificado: Certificados CE

Features Specifications Drawings

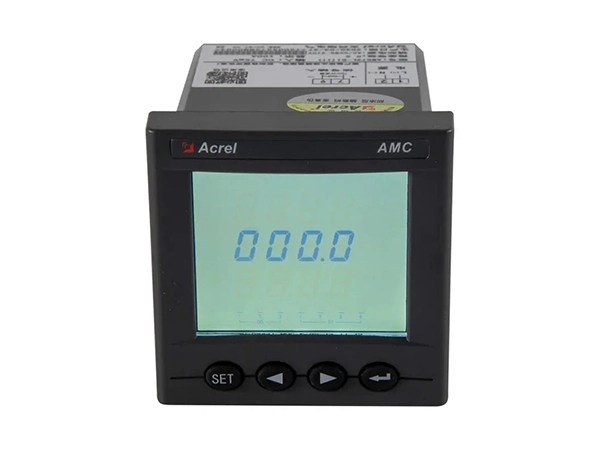

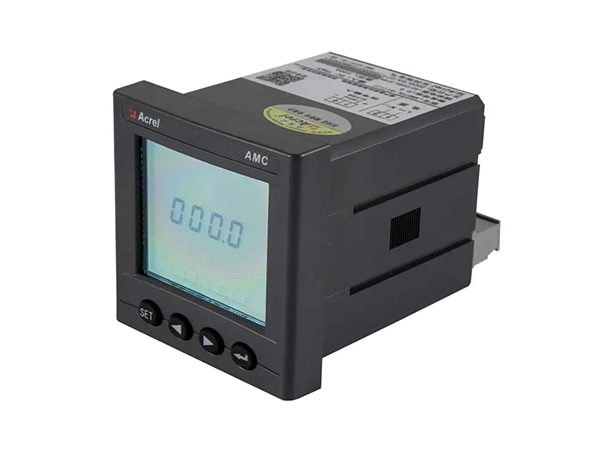

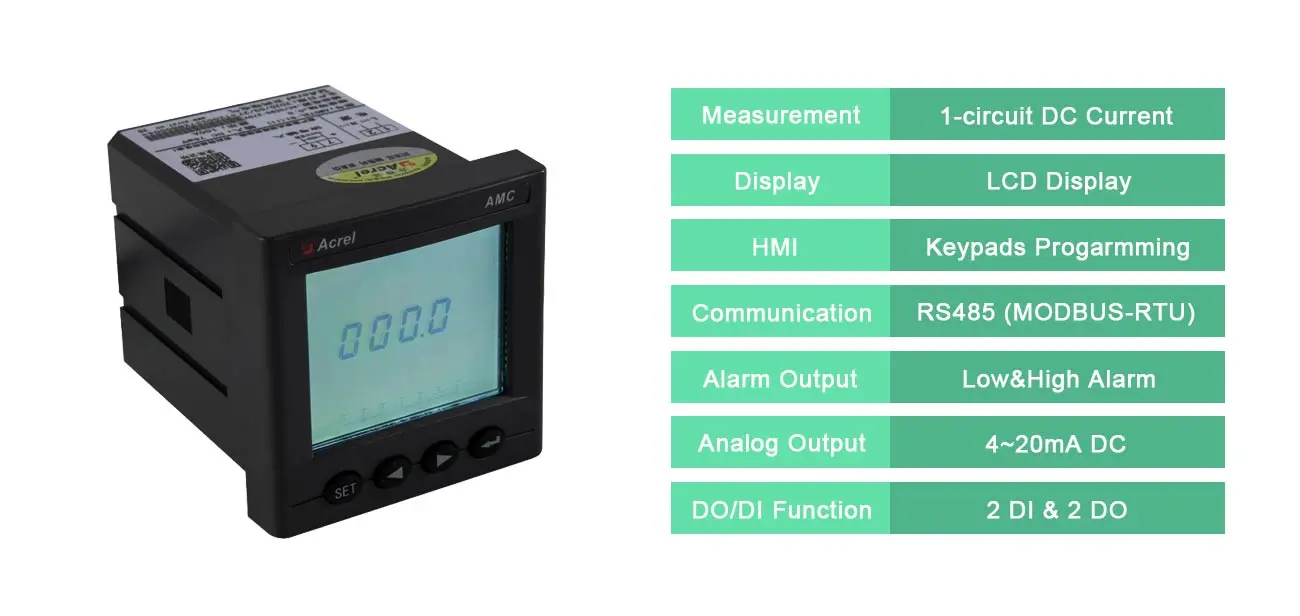

Características do analisador de amperímetro DC AMC72-DI

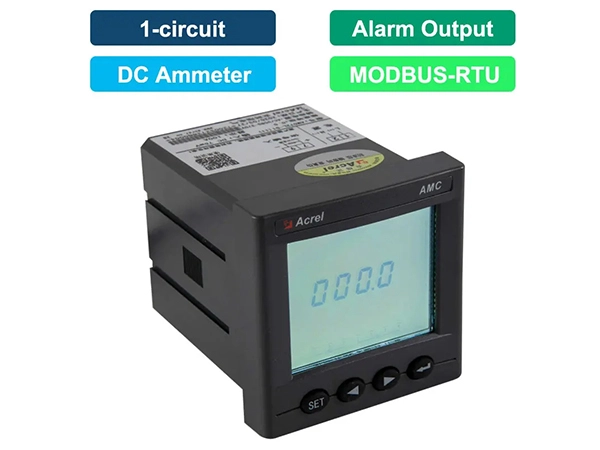

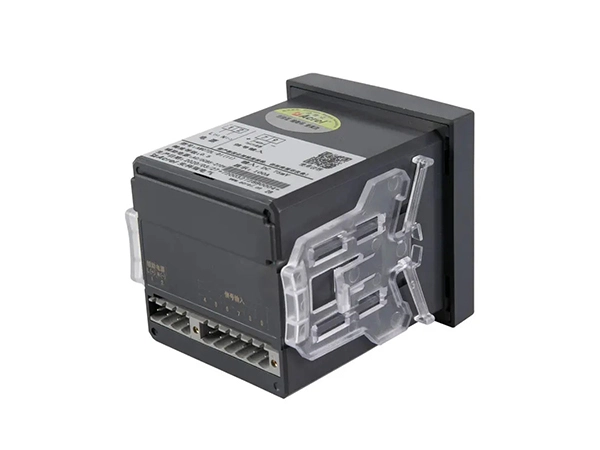

AMC72-DI Dc Current Ammeter

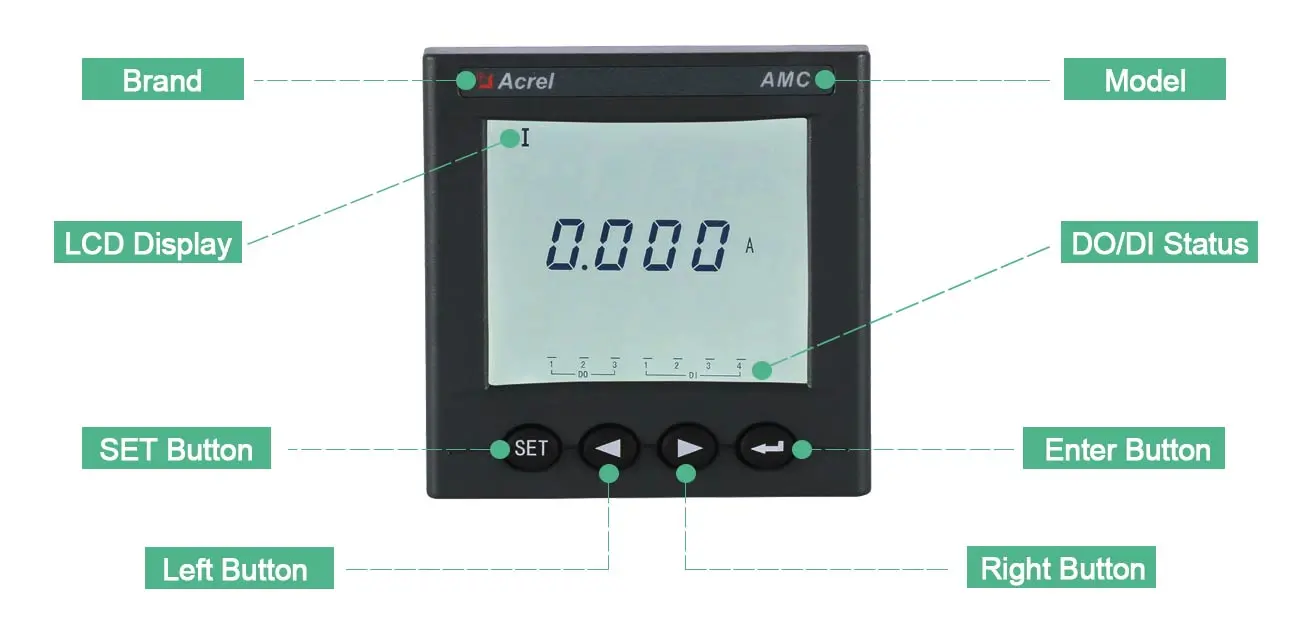

Amc72 Dc Current Ammeter

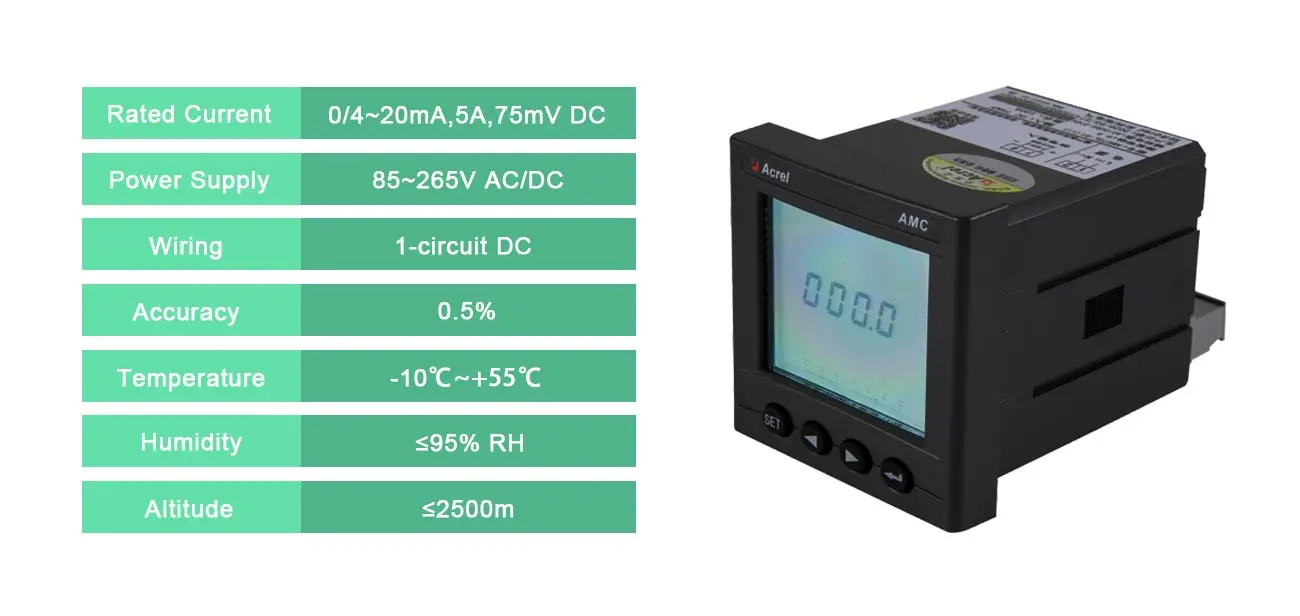

Amc72 Direct Current Ammeter

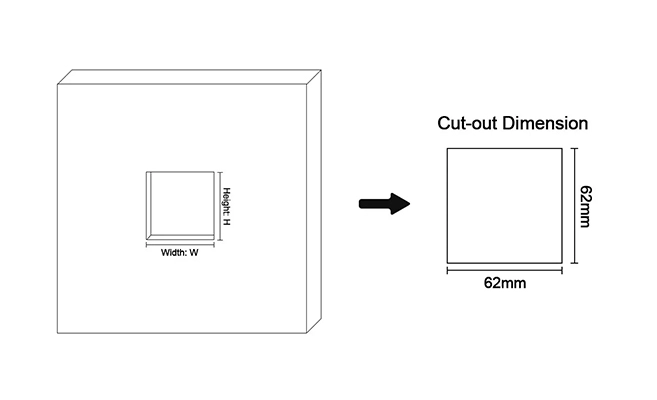

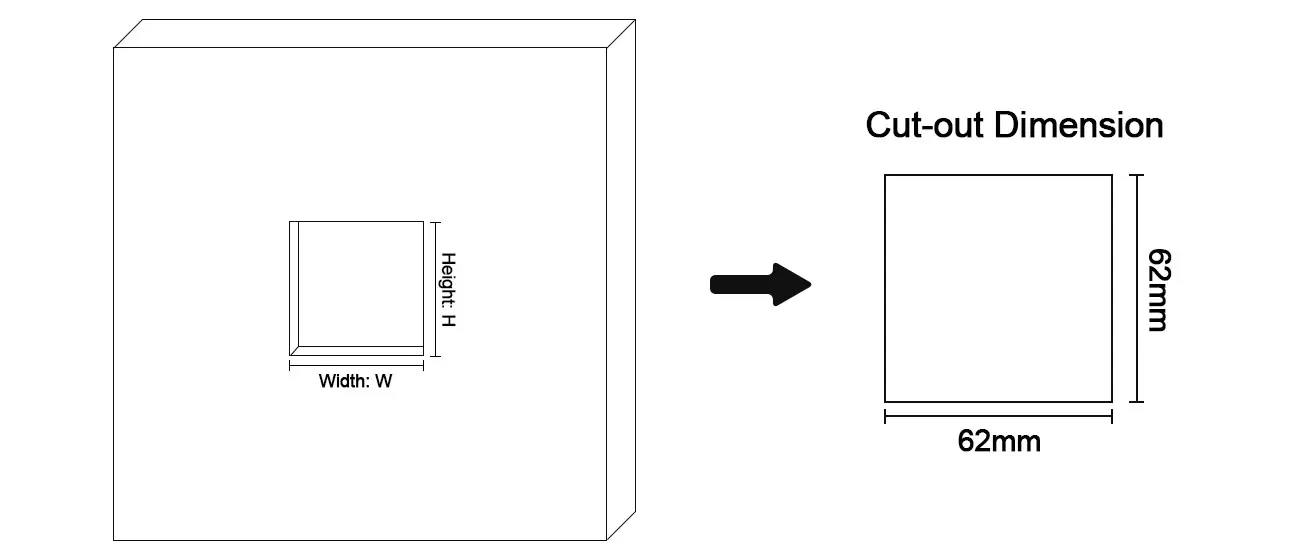

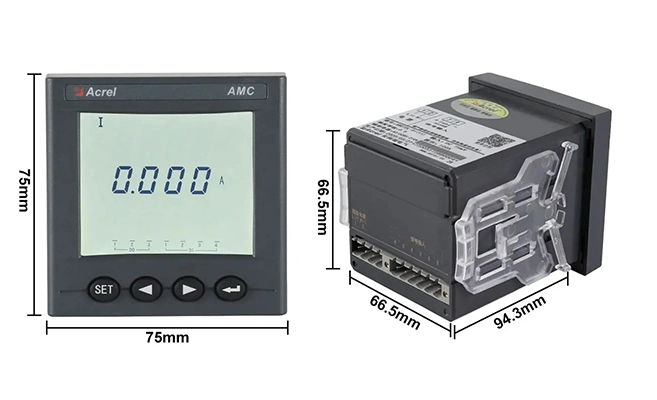

Dimensão

High Current AMC72-DI Dc Ammeter

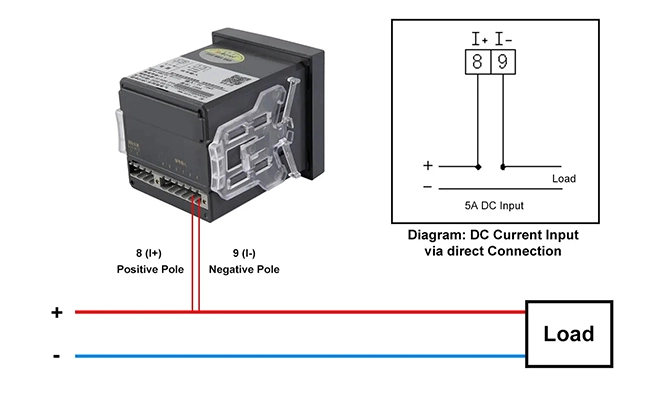

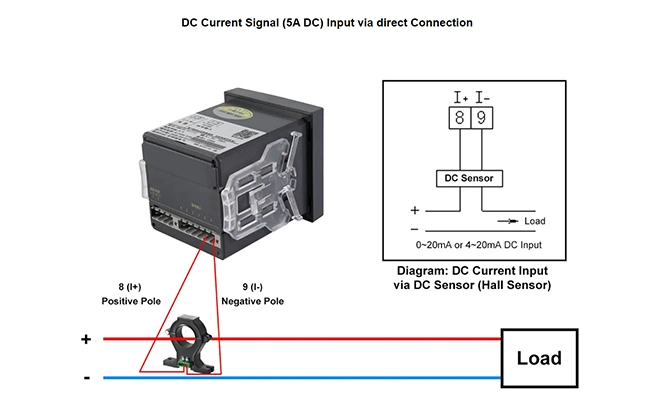

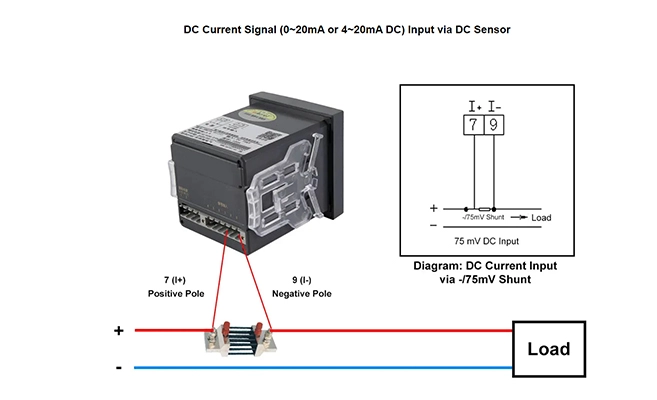

Ilustração de fiação

amc72

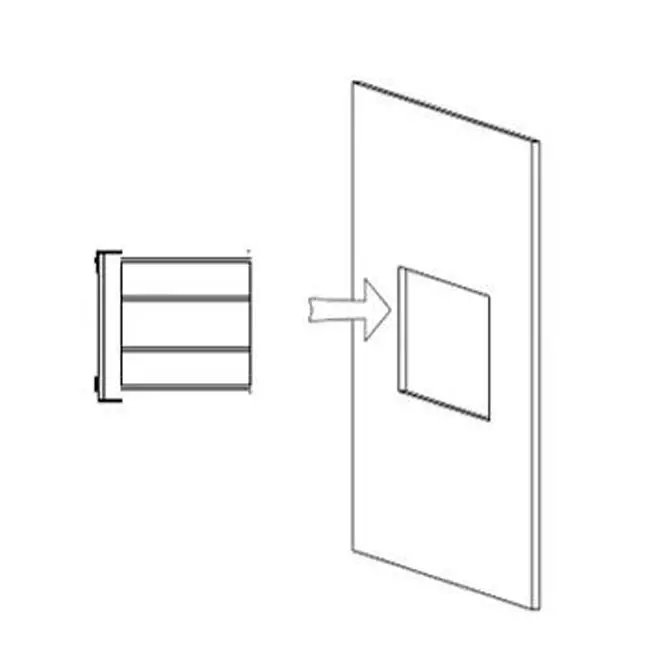

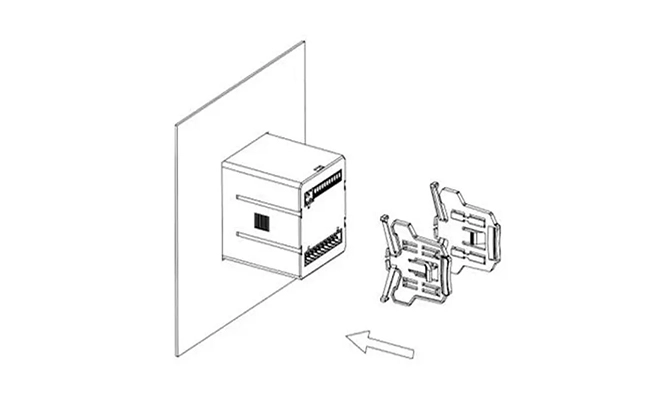

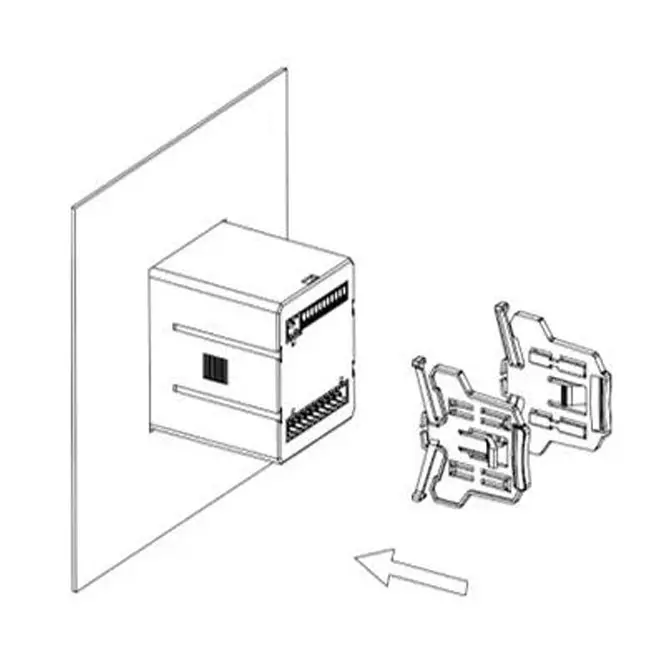

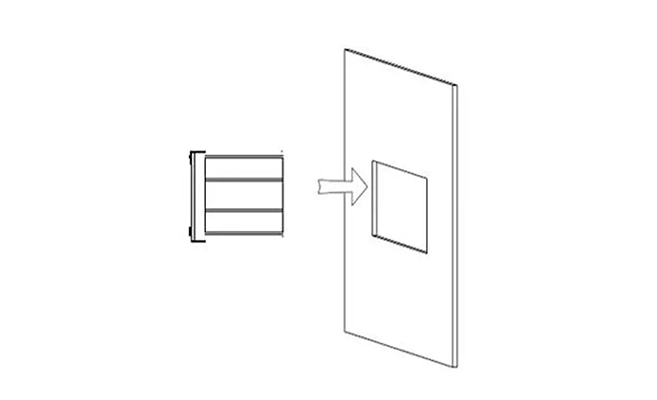

Instrução de instalação

	1. corte um buraco no objeto em onde nós intall o medidor de acordo com a dimensão do medidor referido acima. 2. Remova a fivela do medidor.
	3. Instale o medidor no orifício de corte. 4. Aperte o cinto e fixe o medidor.

1. função Visão geral da AMC72-DI

Função	Descrição & Valor
Medição	DC Atual
Exibir	Visor LCD
Comunicação (Opcional)	RS485, protocolo Modbus-RTU; (1 bit de início, 8 bits de dados, 1 bit de parada, sem paridade) Taxa de Baud 2400/4800/9600/19200 bps etc.
Saída de alarme (opcional)	Relé passivo de 1 canal, capacidade de contato 3A/30VDC,3A/250VAC, Usado para alta, baixa, alarme de desequilíbrio etc.
Saída Analógica (Opcional)	DC4 ~ 20mA,(carga <500Ω) (Nota: o fio blindado é especialmente selecionado para a entrada e saída de sinal acima)
DI/FAZER Comutação (Opcional)	DI (entrada digital): entrada digital de contato seco de 2 canais com fonte de alimentação integrada FAZER (Saída digital): saída digital de 2 canais sem contato de retransmissão. Capacidade: 3A/30VDC,3A/250VAC

2. principais parâmetros de AMC72-DI

Parâmetro	Descrição & Valor
Entrada	Corrente nominal	Entrada de corrente DC: 5A DC (conexão direta); 0 ~ 20mA ou 4 ~ 20mA DC (via sensor DC); 75mV DC (via derivação)
	Sobrecarga	Sobrecarga de entrada atual: 1,2 vezes o valor nominal (contínuo); 10 vezes o valor nominal/1 segundo
	Frequência	45 ~ 65Hz
	Consumo de energia	O consumo de energia de cada circuito de entrada atual é inferior a 0,5VA
Precisão	Medição atual	0,5%
Fonte de alimentação	Faixa de tensão	AC/DC 85-265V
Fonte de alimentação	Consumo de energia	<5VA
Resistência de isolamento		≥ 100MΩ
Tensão suportável de frequência de energia		Entre o conjunto de fonte de alimentação de terminais e entrada de sinal, o conjunto de saída de terminais 2kV/1min (RMS) Entre o shell e todo o conjunto de terminais (exceto o conjunto de terminais de tensão de referência inferior a 40V) AC 4kV

3. ambiente

Condição	Descrição & Valor
Temperatura	Operação: -10 °C ~ + 55 °C; Armazenamento: -25 °C ~ + 70 °C
Umidade	≤ 95% RH, sem condensação, sem gás corrosivo
Altitude	≤ 2500m
