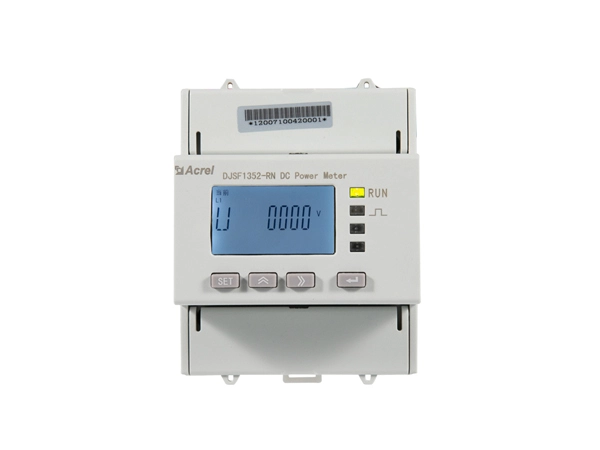

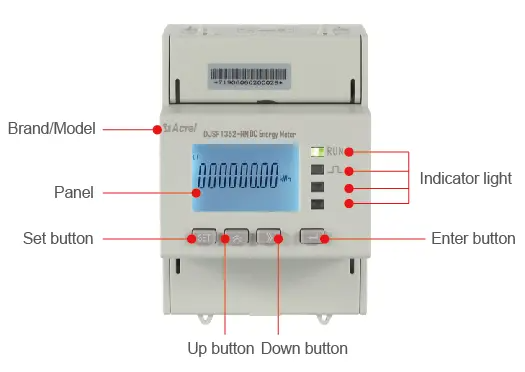

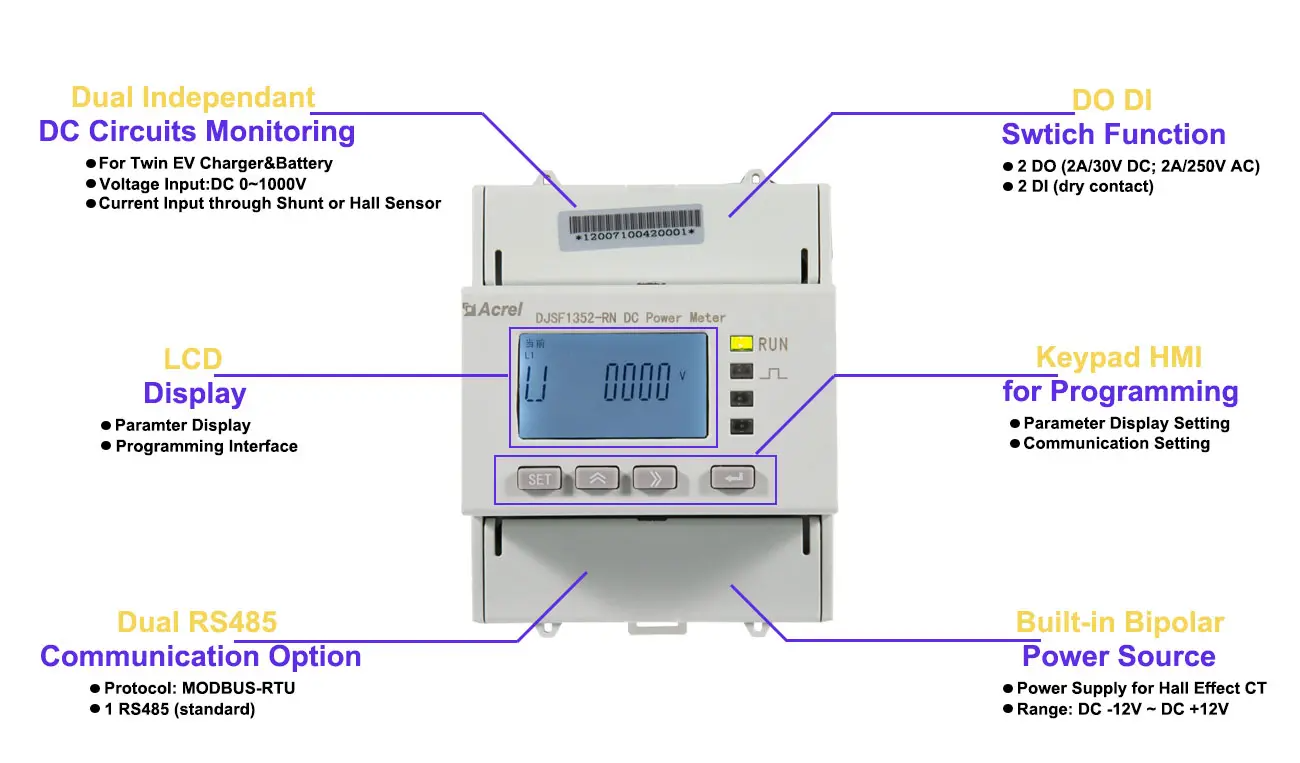

Medidor DJSF1352-RN energia de potência UL DC Acrel

Entrada

Valor nominal

Faixa de entrada de tensão

Entrada atual

DC 0-1000V

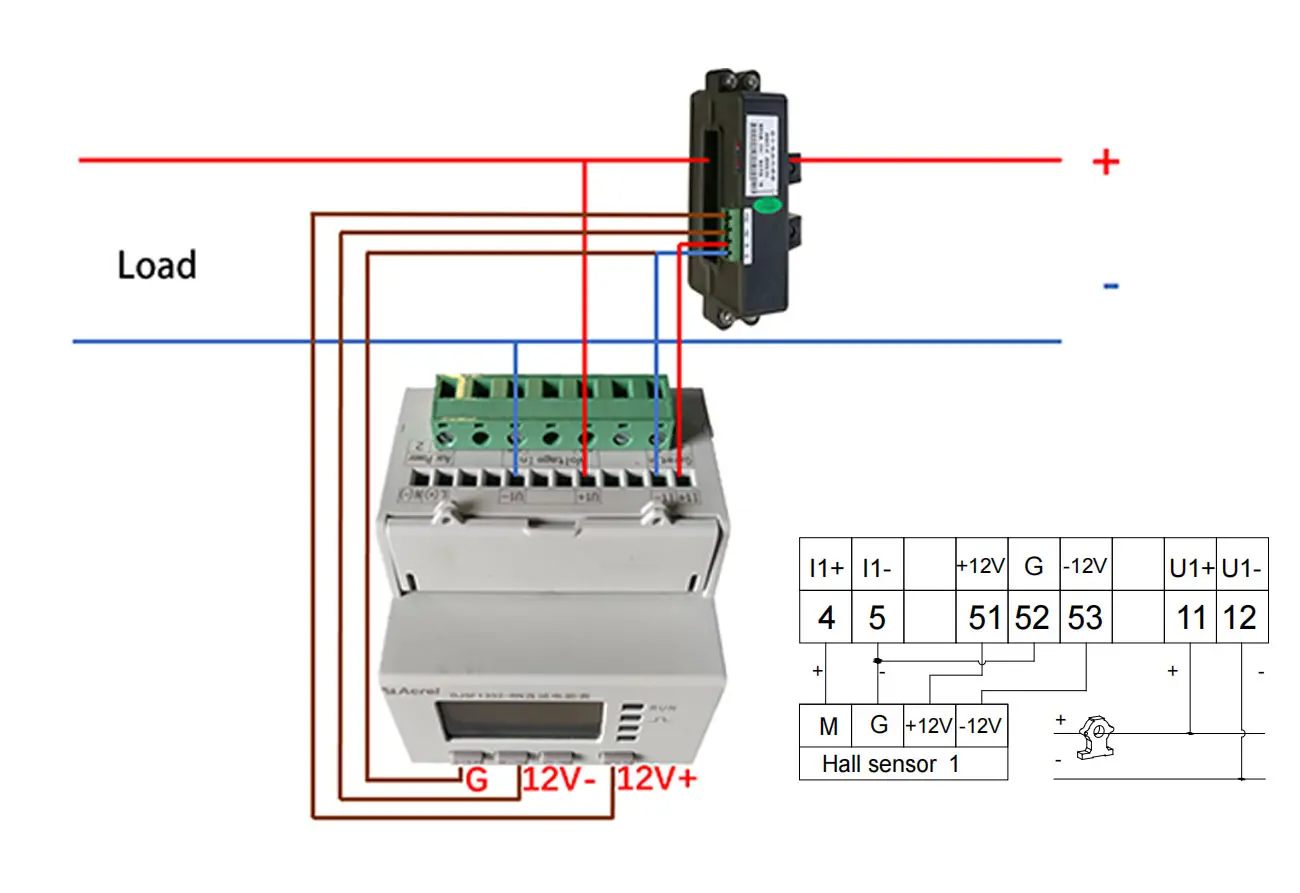

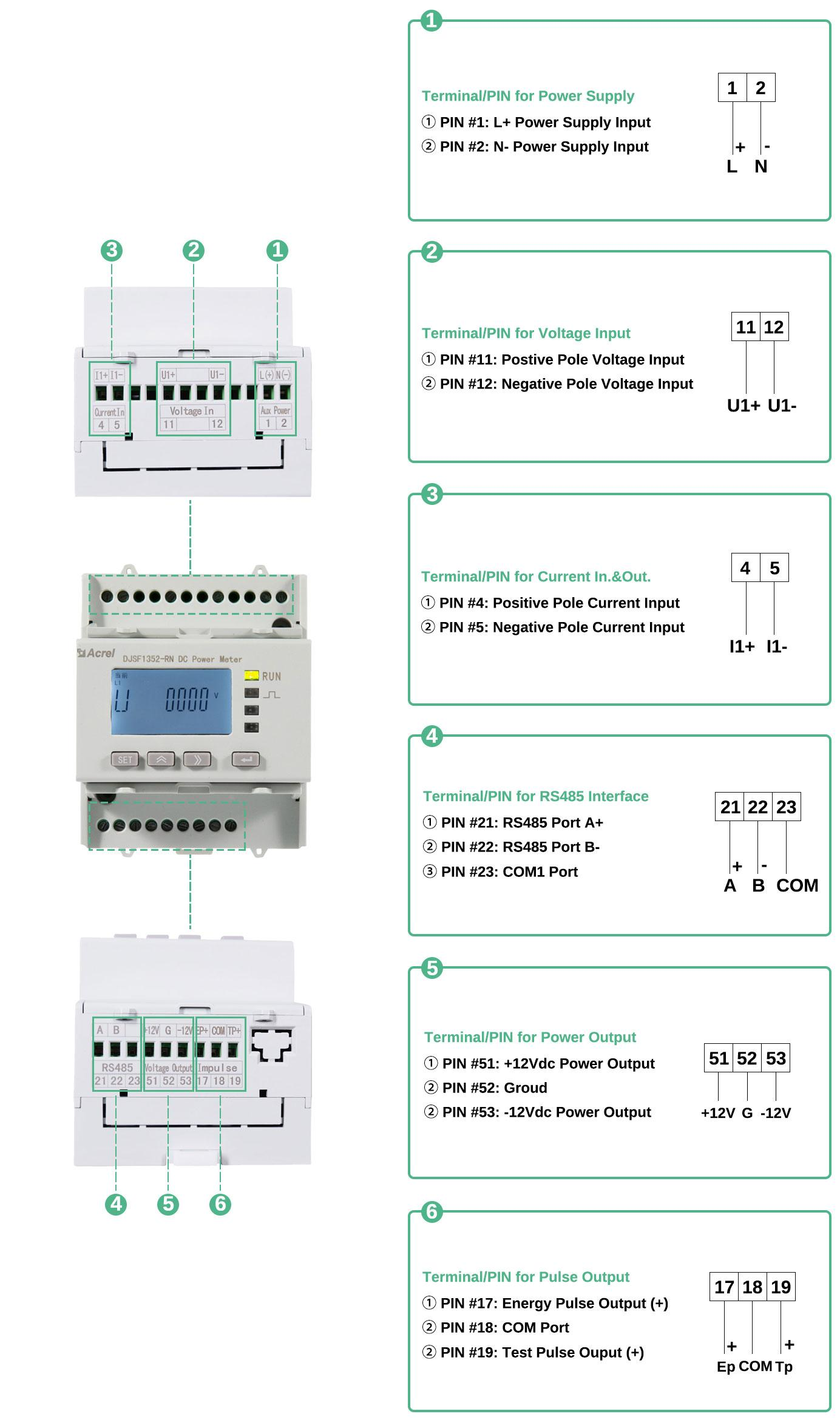

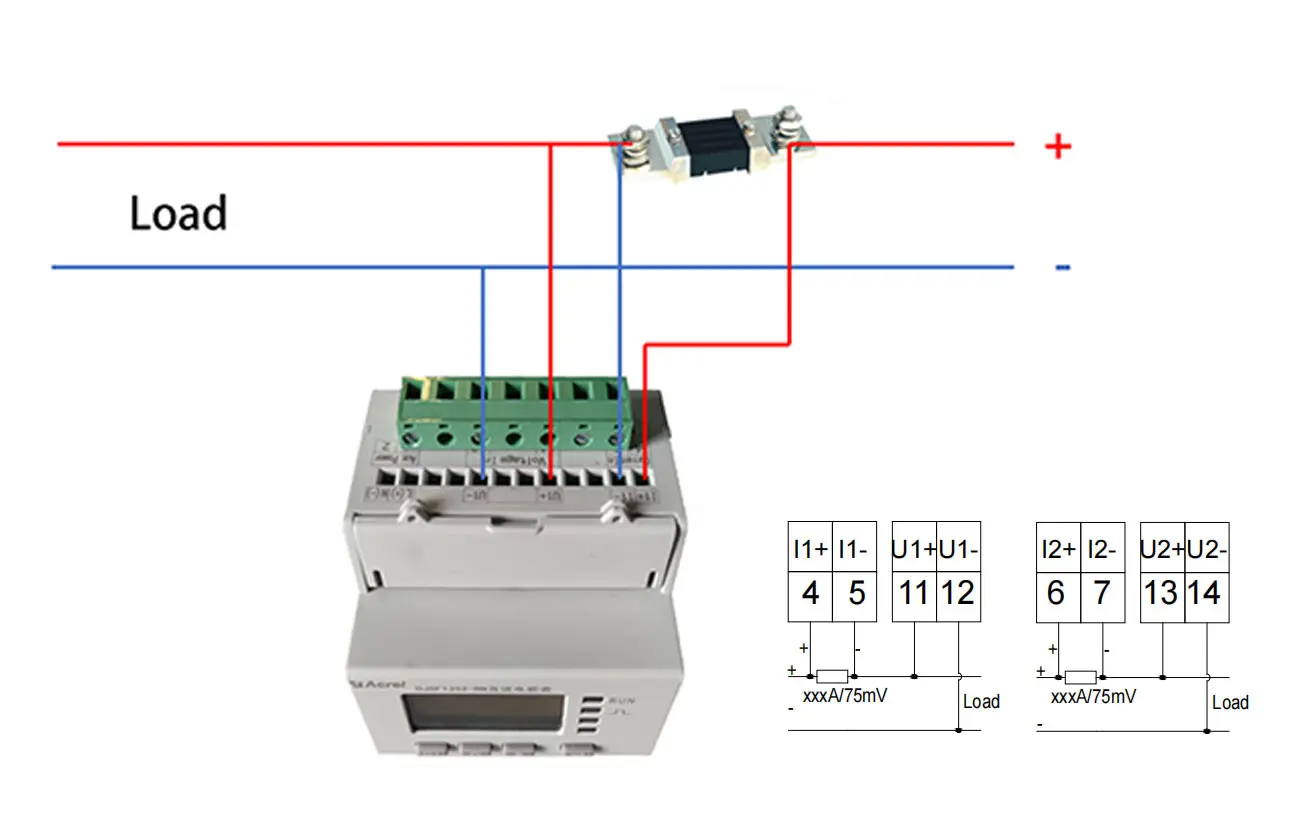

Veja o diagrama de fiação física

Shunt:0-75mV;

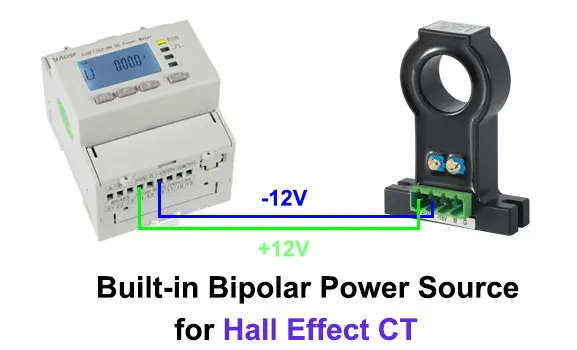

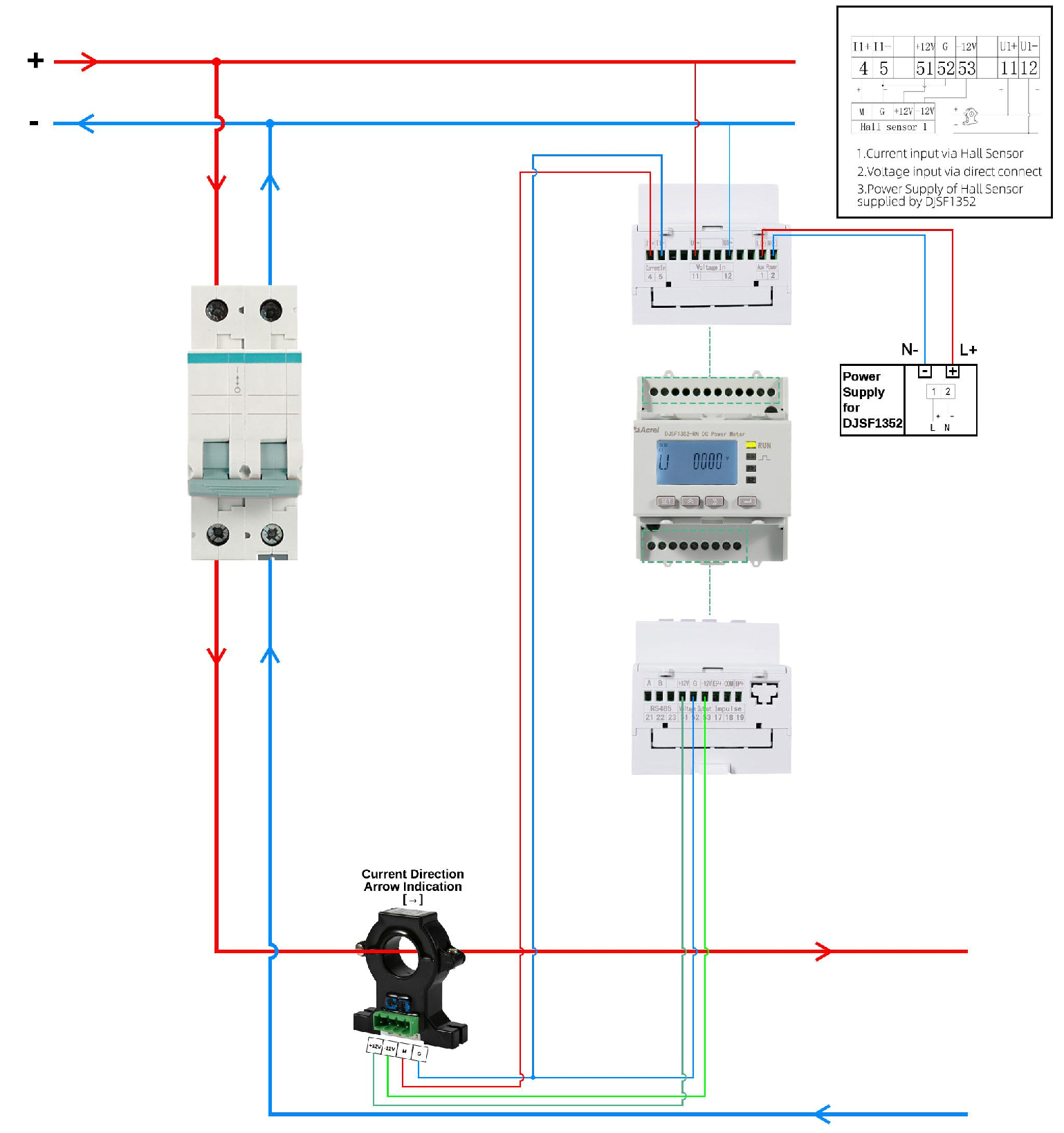

Sensor Hall: 0-20mA, 4-20mA, 0-5V,0-10V e assim por diante.

Sobrecarga

1,2 vezes avaliado (contínuo); 2 vezes avaliado/1 segundo;

Consumo de energia

Tensão: ≤ 0.2VA, ≤ 0.1VA atual

Classe de precisão

Classe 1

Função

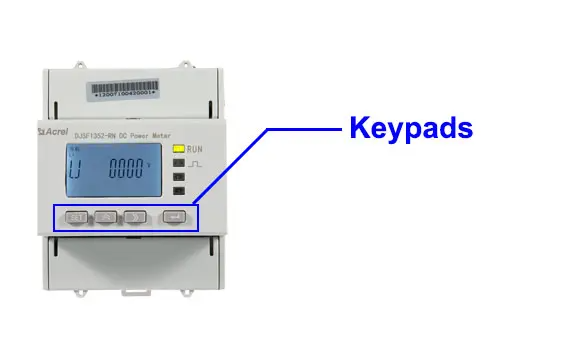

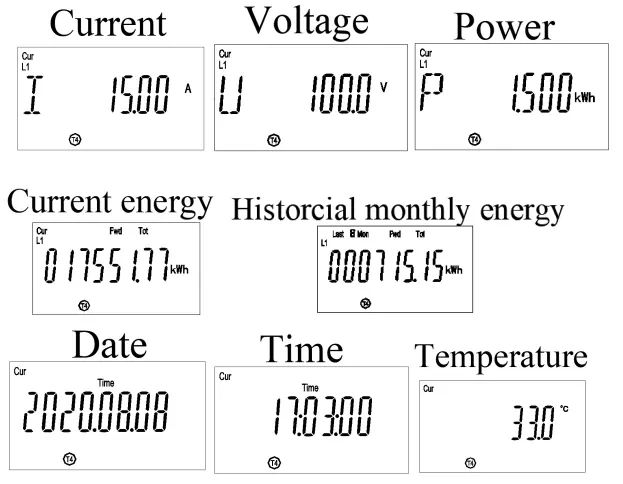

Exibir

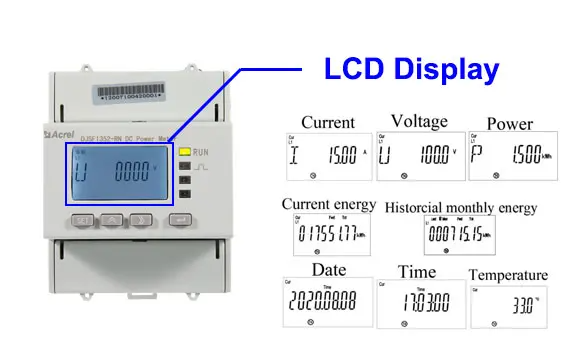

Tela LCD de segmento de 8 bits (LCD)

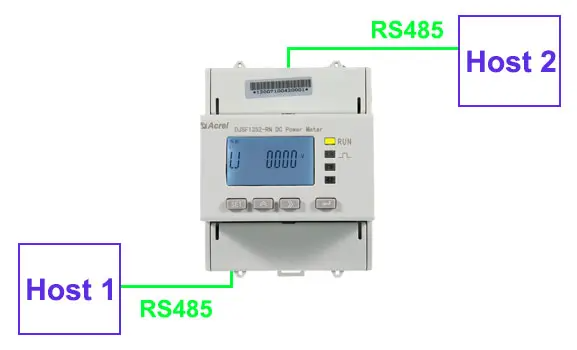

Interface de comunicação

RS485, infravermelho

Protocolo de comunicação

Modbus-RTU,DL/T 645-2007

Interruptor

Interruptor de saída

2 saídas de relé, 2A/30VDC ou 2A/250VA

Interruptor de entrada

2 entradas de contato seco

Saída de pulso

Uma segunda saída de pulso, uma saída de pulso de energia

Veja a exibição SYS->PLUS na configuração do menu do medidor

Por exemplo: O medidor exibe 100, que é 100imp/kWH

Fonte de alimentação

Faixa de tensão

AC/DC 85-265V ou DC24V(± 10%) ou DC48V(± 10%)

Consumo de energia

≤ 3W

Tensão suportável de frequência de energia

Fonte de alimentação // Entrada de tensão // Entrada atual // Saída de relé e entrada de interruptor // Interface de comunicação//Saída de pulso 3kV/1minFonte de alimentação // Saída de relé // Entrada de tensão // Entrada de corrente 3kV/1minPulse output // Interface de comunicação // Interruptor de entrada 2kV/1min

Resistência de isolamento

≥ 40M Ω

Média de horas de trabalho sem barreiras

≥ 50000h

Ambiente

Temperatura

Temperatura de funcionamento normal: -25 °C ~ + 65 °C;

Limite de temperatura de trabalho: -40 °C ~ + 70 °C;

Temperatura de armazenamento: -40 °C ~ + 80

Umidade

≤ 93% RH, sem condensação, sem gás corrosivo

Altitude

≤ 2500m

9,999kW

1000

Imp/kWh

99,99kW

100

Imp/kWh

999,9kW

10

Imp/kWh

9999kW

1

Imp/kWh
