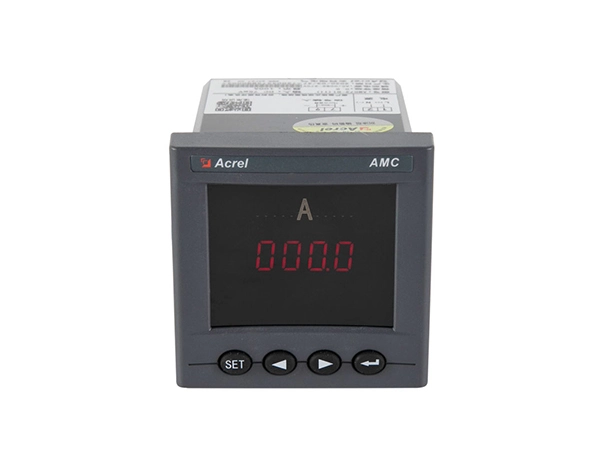

PZ72L-DI analisador de amperímetro DC

DC Medidor de corrente no sistema DC
Exibição local
Definir parâmetros
Aplicações: painéis DC, energia solar, estações base de telecomunicações e postes de carregamento

Entre em contato conosco

Features Specifications Drawings

Características do analisador de amperímetro DC PZ72L-DI

Precisão Atual: Classe 0,5 Fonte de alimentação: AC 220V Consumo de energia atual <0.5VA Fonte de alimentação Potência consumption≤ 5VA

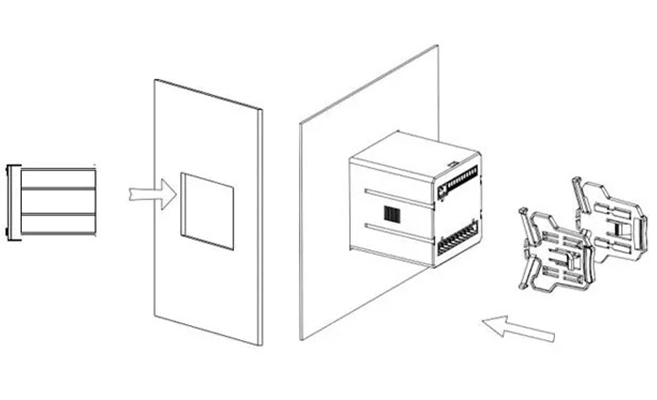

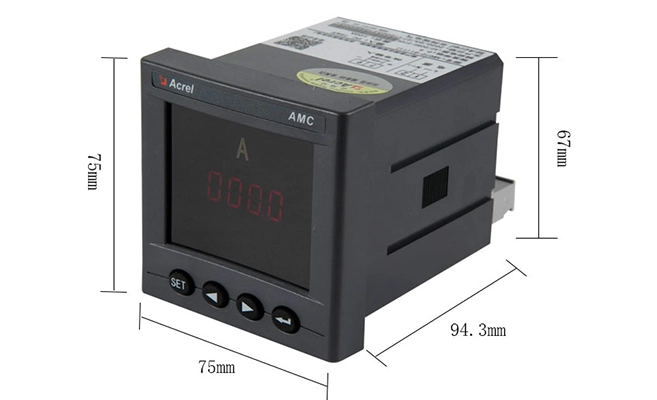

Instalação Painel montado Dimensão (L * W * H) Tamanho do painel (L × W): 7575mm Recorte (L × W): 6767mm Habitação (L × W × H): 666694.3mm Interruptor relé DC 30V/3A AC 220V/3A Corrente de partida 0,3%

Especificações do analisador PZ72L-DI amperímetro DC

Parâmetro técnico		Valor

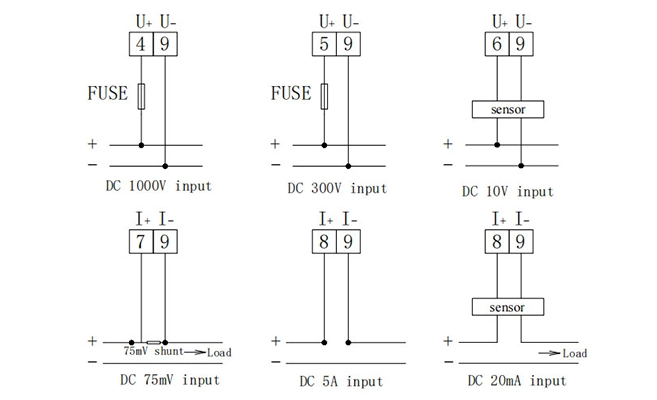

Entrada	Valor nominal	Tensão AC: Único phaseAC 100V,400V Três phaseAC 100V,400V,660V(UL-L, apenas 72/ 96) AC atual: AC1A,5A; Tensão DC: 1000V,300V,75mV,10V; DC atual: 0-20mA,4-20mA,5A;




	Sobrecarga	Tensão: 1,2 vezes o valor nominal (contínuo); 2 vezes o valor nominal/1 segundo Atual: 1,2 vezes o valor nominal (contínuo); 10 vezes o valor nominal/1 segundo

	Frequência	45Hz ~ 65Hz
	Consumo de energia	O consumo de energia de cada tensão, circuito de entrada atual é inferior a 0,5VA
Precisão		Classe 0,5
Função	Exibir	LED ou LCD
	Comunicação	RS485, protocolo Modbus-RTU; (1 bit de início, 8 bits de dados, 1 bit de parada, sem paridade) Taxa de Baud 2400/4800/9600/19200 bps etc.

	Alarme	Relé passivo de 1 canal, capacidade de contato 3A/30VDC,3A/250VAC, usado para alta, baixa, alarme de desequilíbrio etc.
	Analógico	DC4 ~ 20mA,(carga <500Ω) (Nota: o fio blindado é especialmente selecionado para a entrada e saída de sinal acima)

	Comutação	Entrada: 4 canais ou 2 canais de entrada de contato seco, construído na fonte de alimentação Saída: saída de comutação de 2 canais, sem contato de relé, capacidade: 3A/30VDC,3A/250VAC

Fornecimento auxiliar		AC/DC 85-265V
Consumo de energia		<5VA
Resistência de isolamento		≥ 100MΩ
Tensão suportável de frequência de energia		Entre a fonte de alimentação conjunto de terminais e entrada de sinal, conjunto de saída de terminais 2kV/1min (RMS) Entre o shell e todo o conjunto de terminais (exceto o conjunto de terminais de tensão de referência inferior a 40V) AC 4kV

Ambiente	Temperatura	Operação: -10 °C ~ + 55 ℃Armazenamento: -25 °C ~ + 70 °C
	Umidade	≤ 95% RH, sem condensação, sem gás corrosivo
	Altitude	≤ 2500m
