PZ72L-DV analisador de volmetro DC

Medição de tensão DC
Medida de tensão no sistema DC
DI/DO, saída de alarme de relé

Entre em contato conosco

Features Specifications Drawings

Características do analisador PZ72L-DV volmetro DC

Precisão

Atual: Classe 0,5

Fonte de alimentação

AC 220V

Atual: Consumo de energia

<0.5VA

Fonte de alimentação

Potência consumption≤ 5VA

Instalação

Instalação embutida

Corrente de partida

0,3%

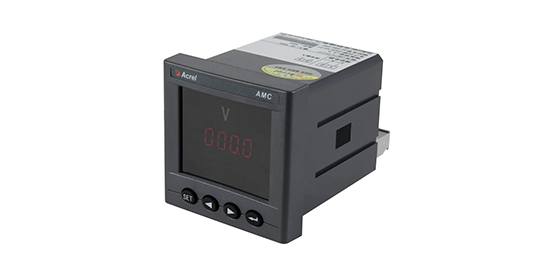

dc electric meter

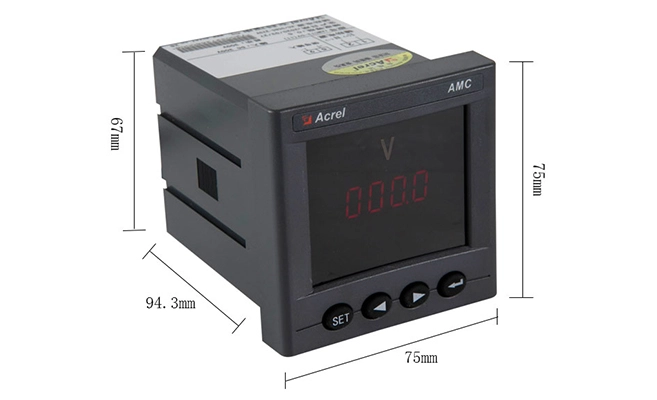

Faceplate(L × W)

75*75mm

Recorte (L × W)

67*67mm

Habitação (L × W × H)

66*66*98mm

Interruptor relé

DC 30V/3A AC 220V/3A

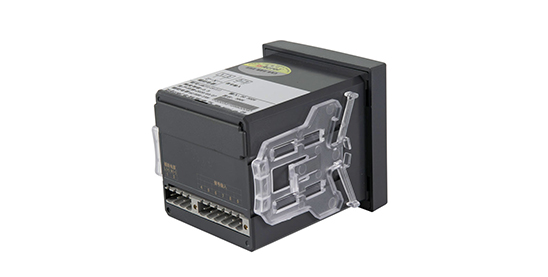

dc energy meter

Especificações do PZ72L-DV analisador de volmetro DC

Parâmetro técnico		Valor
Entrada	Valor nominal	Tensão AC: Único phaseAC 100V, 400V Três phaseAC 100V, 400V, 660V(UL-L, apenas 72/ 96) AC atual: AC1A,5A; Tensão DC: 1000V, 300V, 75mV, 10V; DC atual: 0-20mA, 4-20mA, 5A;




	Sobrecarga	Tensão: 1,2 vezes o valor nominal (contínuo); 2 vezes o valor nominal/1 segundo Atual: 1,2 vezes o valor nominal (contínuo); 10 vezes o valor nominal/1 segundo

	Frequência	45Hz ~ 65Hz
	Consumo de energia	O consumo de energia de cada tensão, circuito de entrada atual é inferior a 0,5VA
Precisão		Classe 0,5
Função	Exibir	LED ou LCD

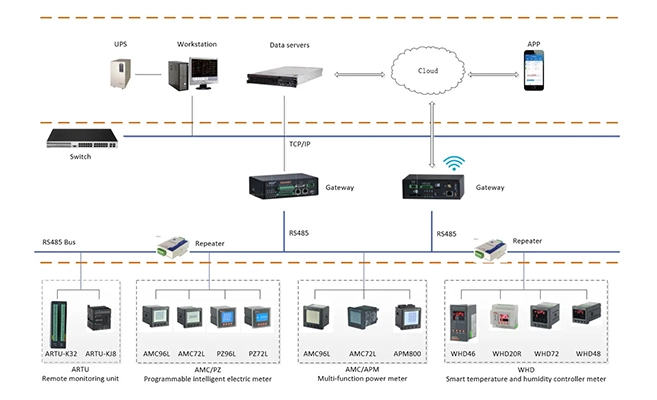

	Comunicação	RS485, protocolo Modbus-RTU;(1 bit de início, 8 bits de dados, 1 bit de parada, sem paridade) Taxa de Baud 2400/4800/9600/19200 bps etc.

	Alarme	Relé passivo de 1 canal, capacidade de contato 3A/30VDC,3A/250VAC, usado para alta, baixa, alarme de desequilíbrio etc.
	Analógico	DC4 ~ 20mA,(carga <500Ω) (Nota: o fio blindado é especialmente selecionado para a entrada e saída de sinal acima)

	Comutação	Entrada: 4 canais ou 2 canais de entrada de contato seco, construído na fonte de alimentação Saída: saída de comutação de 2 canais, sem contato de relé, capacidade: 3A/30VDC,3A/250VAC

Fornecimento auxiliar		AC/DC 85-265V
Consumo de energia		<5VA
Resistência de isolamento		≥ 100MΩ
Tensão suportável de frequência de energia		Entre a fonte de alimentação conjunto de terminais e entrada de sinal, conjunto de saída de terminais 2kV/1min (RMS) Entre o shell e todo o conjunto de terminais (exceto o conjunto de terminais de tensão de referência inferior a 40V) AC 4kV

Ambiente	Temperatura	Operação: -10 °C ~ + 55 ℃Armazenamento: -25 °C ~ + 70 °C
	Umidade	≤ 95% RH, sem condensação, sem gás corrosivo
	Altitude	≤ 2500m
