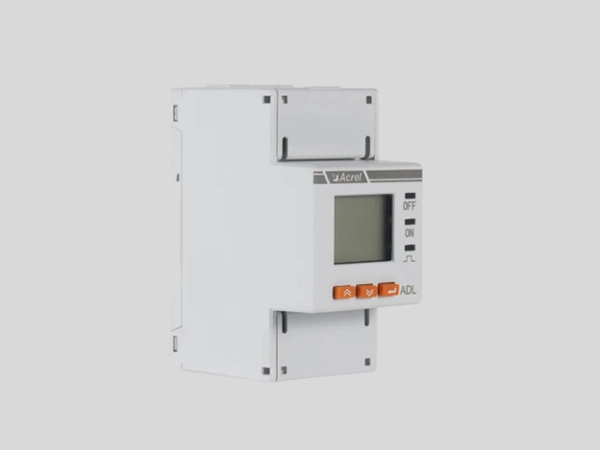

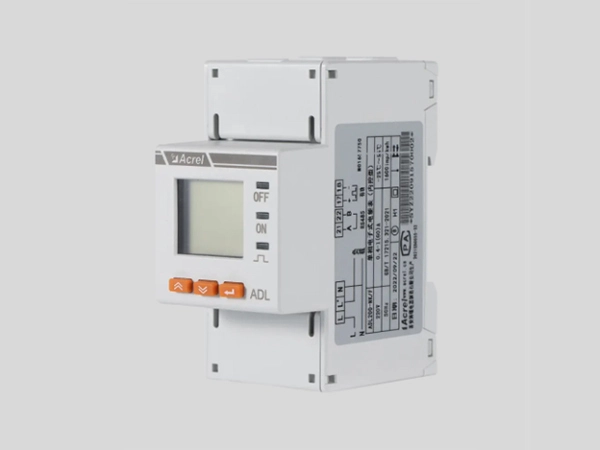

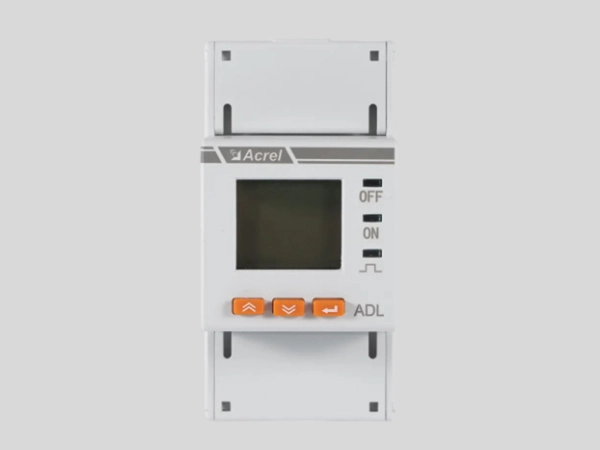

Medidor de eletricidade de pré-pagamento Wifi monofásico ADL200-NK/WF

Medição de kWh: kWh ativo monofásico (positivo e negativo), dados históricos de energia congelados de 3 meses Medição de kWh: kWh ativo monofásico (positivo e negativo), armazenamento congelado de dados históricos de energia de 3 meses
Medição de parâmetros elétricos: Tensão, corrente, potência ativa, potência reativa, potência aparente, fator de potência e frequência

Drawings Specifications

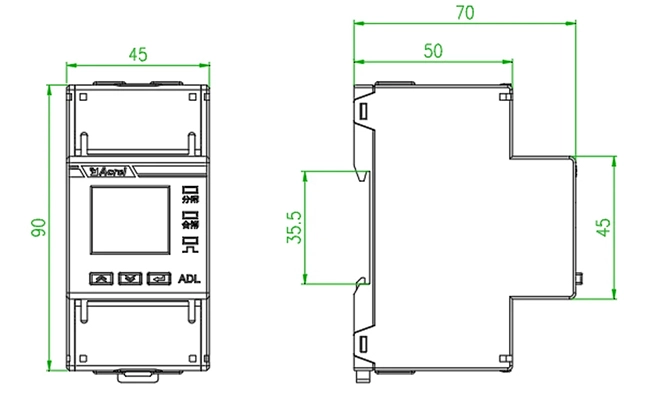

Desenhos de ADL200-NK/WF monofásico Wifi pré-pagamento medidor de eletricidade

1. função

Função	Descrição da função	Função fornecer
Medição de kWh	KWh ativo monofásico (positivo e negativo), armazenamento congelado de dados históricos de energia de 3 meses	■
Medição de parâmetros elétricos	Tensão, corrente, potência ativa, potência reativa, potência aparente, fator de potência e frequência	■
Visor LCD	Tela LCD de seção de 8 bits	■
Programação chave	3 chaves para definir parâmetros como código, endereço, taxa de transmissão, multi-tarifa e protocolo de comunicação	■
Saída de pulso	Saída de pulso de energia ativa	■
Multi-tarifa	Adapte 4 fusos horários, 2 listas de intervalos de tempo, 14 intervalos de tempo por dia e 4 tarifas	Π F
Comunicação	Interface de comunicação: RS485, protocolo de comunicação: MODBUS-RTU	■

(■: Padrão; Π: Opcional)

2. Parâmetro técnico

Tensão de entrada	Tensão de referência	AC 220V
	Frequência de referência	50Hz
	Consumo de energia	<10VA
Corrente de entrada	Corrente básica	10A
	Corrente máxima	60A
	Corrente de partida	4 ‰Ib
	Consumo	<4VA
Desempenho de medição	Precisão da medição	1 classe
Desempenho de medição	Faixa de medição	000000.00 ~ 99999999kWh
Precisão do relógio		Error≤ 0. 5S/d
Pulso ativo	Largura do pulso	80 ± 20ms
Pulso ativo	Constante de pulso	1000imp/kWh
Comunicati em	Interface	WIFI,RS485(A, B-)
	Modo de conexão	Condutores de par trançado blindados
	Protocolo	MQTT, MODBUS-RTU

Faixa de temperatura	Temperatura do trabalho	-25 °C ~ 55 °C
	Temperatura de armazenamento	-40 °C ~ 70 °C
Humidade relativa		≤ 95% (sem condensação)
Altitude		<2000m
