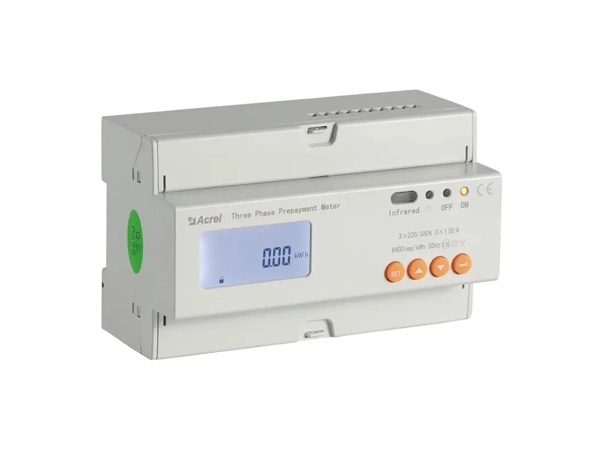

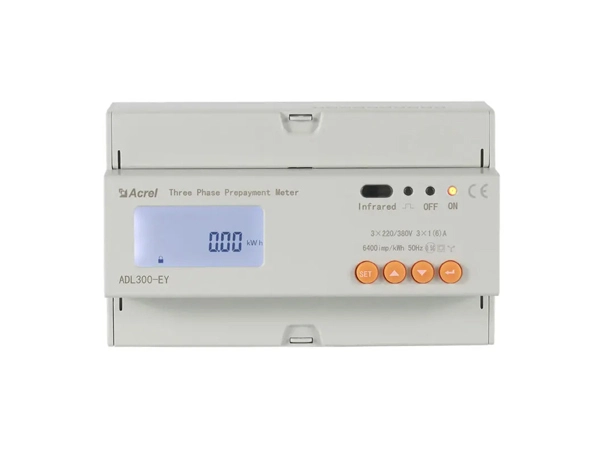

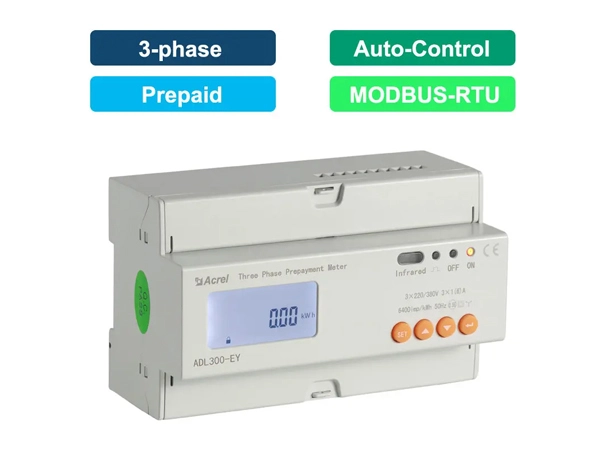

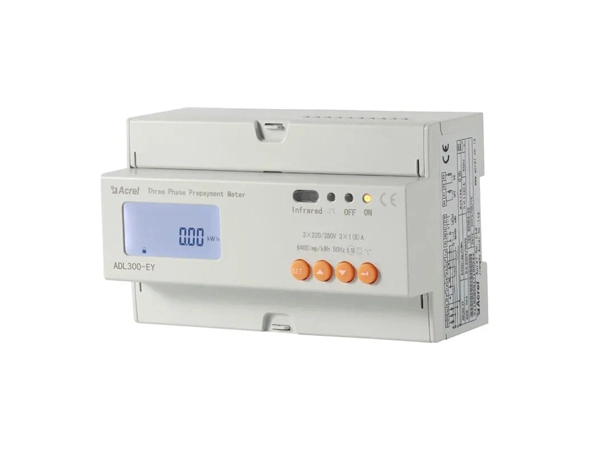

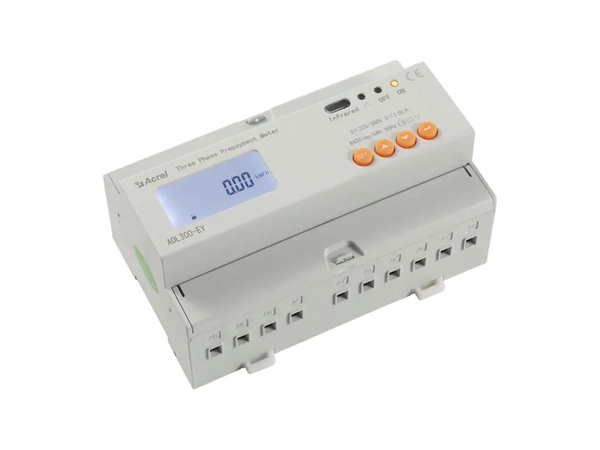

Medidor de eletricidade de pré-pagamento trifásico ADL300-EY

Medição

KWh & kVarh

KWh ativo total (bidirecional-positivo e negativo no total)

Paratmetros elétricos

U (Tensão), I (Corrente), P (Potência Ativa), Q (Potência Reativa),S (Potência Aparente), PF (Fator de Potência), F (Frequência)

Modo de função

Modo pré-pago

O medidor desligará a energia assim que o saldo do crédito estiver abaixo de zero. (Dados como saldo de crédito são salvos no medidor)

Modo pós-pago

O medidor não desligará o poder quando o saldo do crédito estiver abaixo de zero. (Pode controlar remotamente o medidor para desligar a energia usando o sistema pré-pago)

Mudança de modo

Medidor pode mudar o modo entre pré-pago e pós-pago ao receber o comando do sistema pré-pago

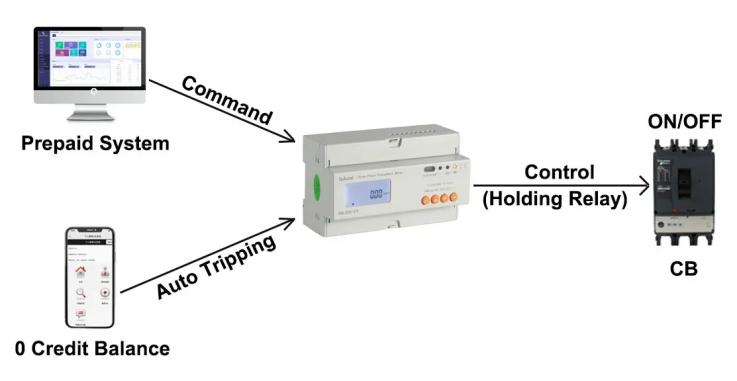

Controle

Controle de disparo automático

O controle de disparo automático é processado pelo relé de retenção de alta capacidade embutido dos medidores para controle on-off realizado do disjuntor de circuitos, também, este tipo de controle só será acionado quando o medidor estiver no modo pré-pago

Controle remoto

O controle remoto será comando pelo sistema pré-pago. Quando os usuários dão um comando de ligar-desligar a um determinado medidor, este comando será enviado aos medidores através da comunicação sem fio e finalmente o medidor desligará ou recuperará o poder após ter recebido o comando. Este tipo de controle pode ser feito quando o medidor está no modo pós-pago

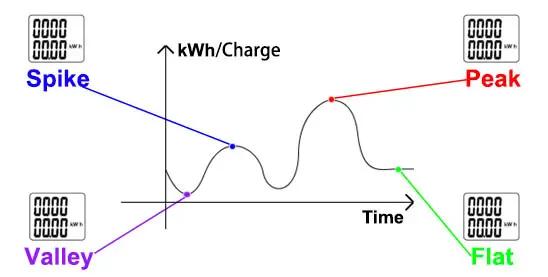

Multi-taxa

Multi-pauta

Função opcional

4 tarifas (pico, pico, vale, plano); 14 intervalos de tempo por dia

Entrada

Tensão

Tensão nominal

3x380 ~ 456Vac L-L (entrada de sinal de tensão também será servido como fonte de alimentação para medidores)

Frequência

45 ~ 65Hz

Consumo

<4VA (cada fase)

Entrada

Atual

Corrente nominal

3x10(80)A AC (conexão direta); 3x1(6)A AC (conectado via CTs)

Começando atual

0,004 Ib (conexão direta); 0,002 In (connnected via CTs)

Precisão

Medição

Classe 0. 5S

Relógio

≤ 0. 5S/d

Pulso

Largura do pulso

80ms ± 20ms

Constante de pulso

6400imp/kWh (conexão direta); 400imp/kWh (conectado via CTs)

Comunicação

Interface RS485

Protocolo MODBUS-RTU

Infravermelho

Usado para a leitura do medidor

HMI

Visor LCD

Tela LCD de seção de 8 bits

Programação de teclados

Configuração de comunicação, relação atual e etc.

Mecânico
Característica

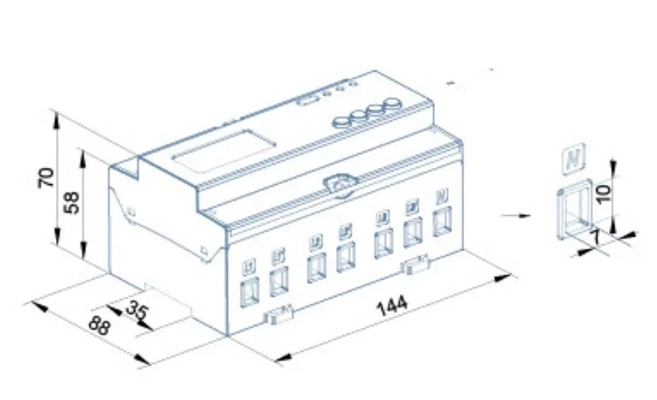

Dimensão fora da linha
(L * W * H)

72mm * 88mm * 70mm

Max Capacidade de Fiação (com Cabo Flexível)

25mm2

Ambiente

Temperatura de funcionamento

-25 °C ~ + 55 °C

Temperatura de armazenamento

-40 °C ~ + 70 °C

Umidade

≤ 95% (sem condensação)

Altitude

<2000m
