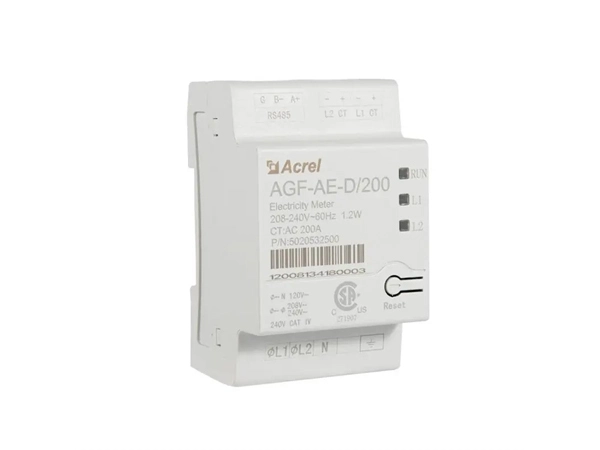

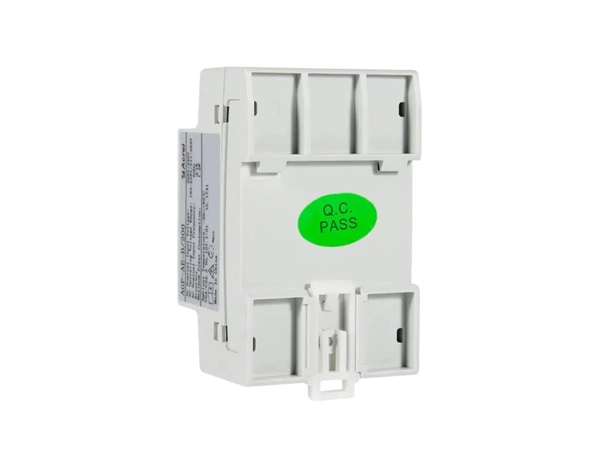

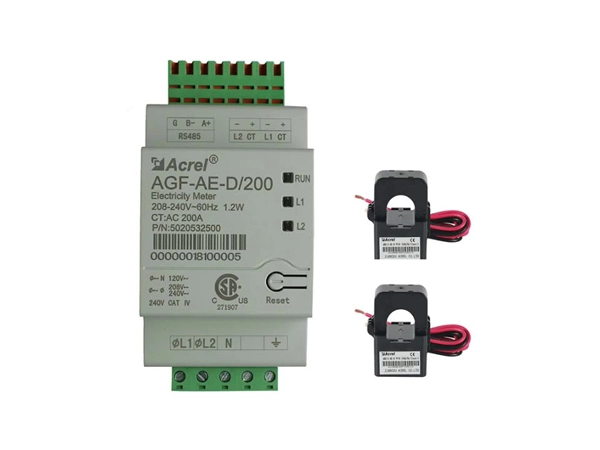

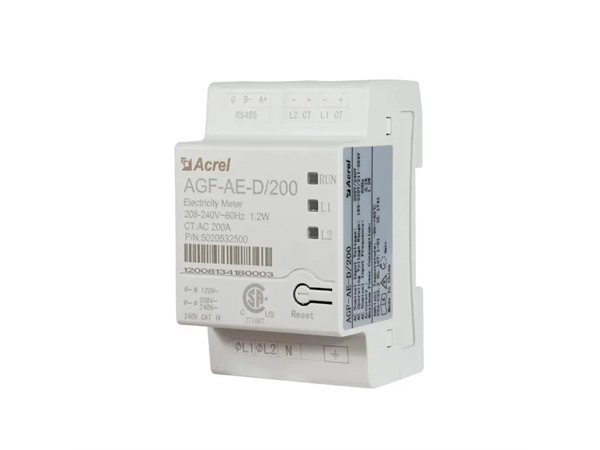

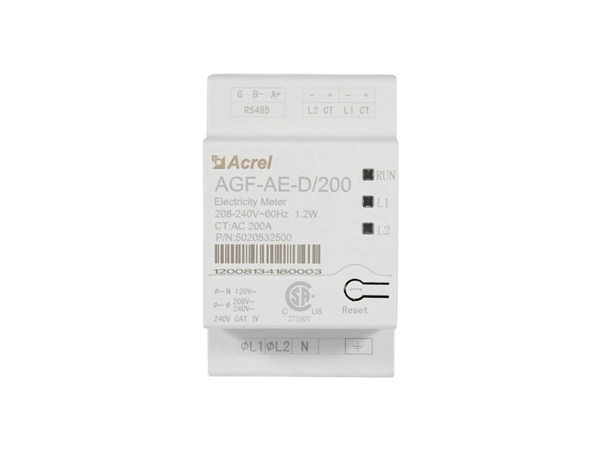

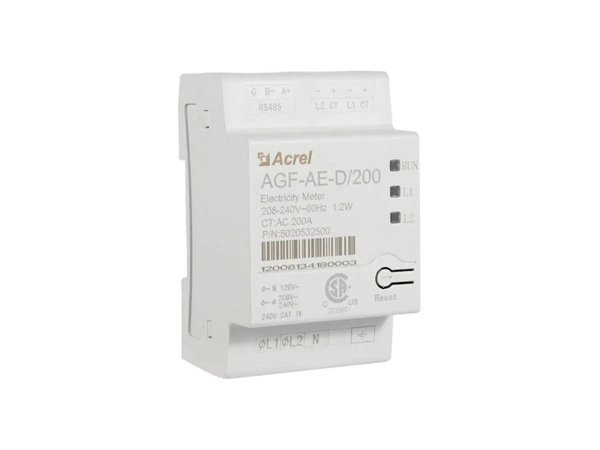

Medidor de energia solar fotovoltaica AGF-AE-D UL 1-Phase 3-Wire

Name: Medidor de energia solar fotovoltaica AGF-AE-D UL 1-Phase 3-Wire
Brand: Acrel Co.,Ltd.

● Medição: Powr Ativo, Potência Reativa, Corrente, Tensão e etc

● Fiação: 1-fase Conexão de 3 fios

● Classificação atual: 100A ou 200A AC (emparelhado com CTs externos)

● Comunicação: RS485 (MODBUS-RTU)

● Aplicação: Usando em inversores solares fotovoltaicos e anti-refluxo distribuídos

● Dimensão: 54.1*87.8*52mm (H * W * D)

● Instalação: trilho DIN de 35mm

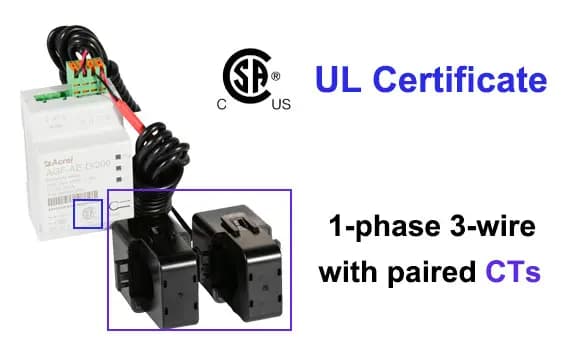

● Padrão & Certificado: UL1741;TUV

● Medidor solar 1P3W

● 100A,200A Cts

● RS485 (MODBUS-RTU)

Features Specifications Details Download

Características do AGF-AE-D medidor de energia solar fotovoltaica UL 1-Phase 3-Wire

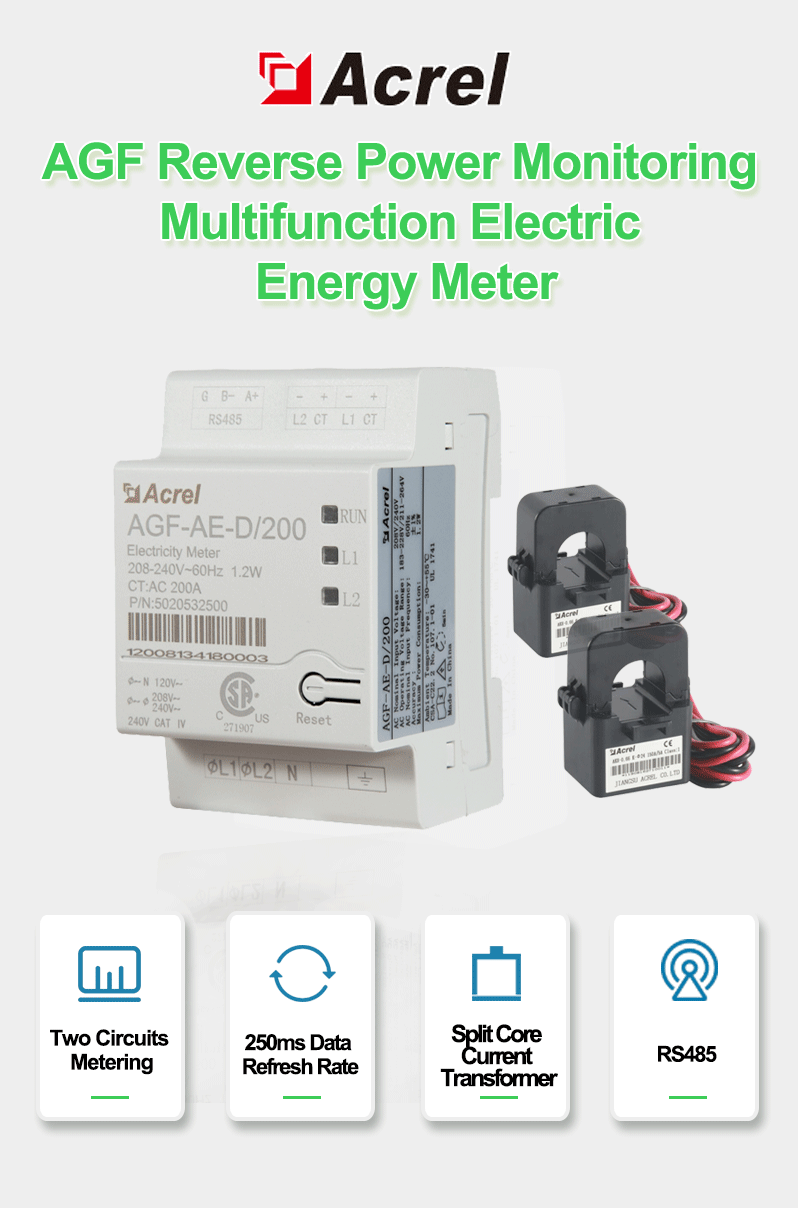

Medidor de monitoramento de refluxo bidirecional AGF-AE-D (1 fase, 3 fios com certificado UL)

Energy Monitoring System For Solar Photovoltaic

Pv Energy Meter

Photovoltaic Meter

Exibir amostra

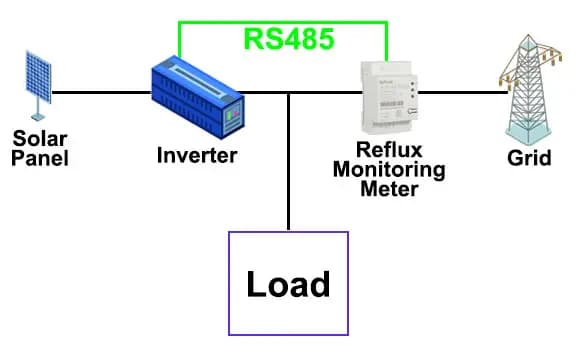

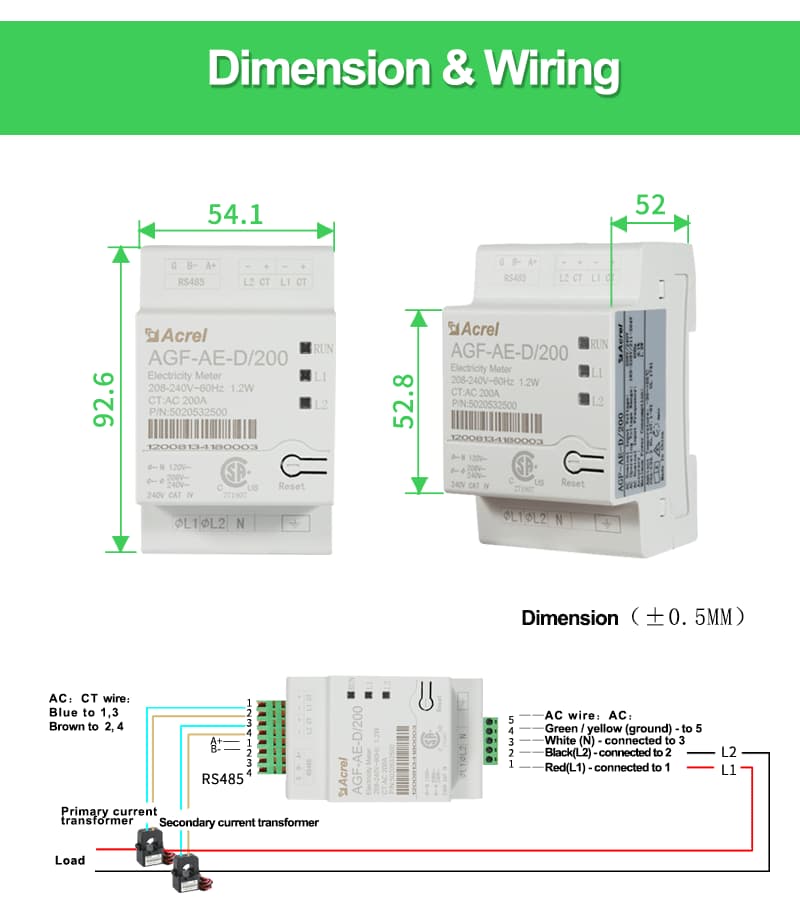

Conecte diretamente com o inversor

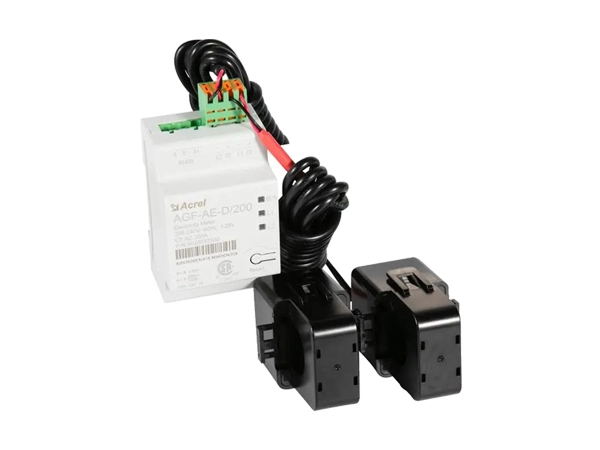

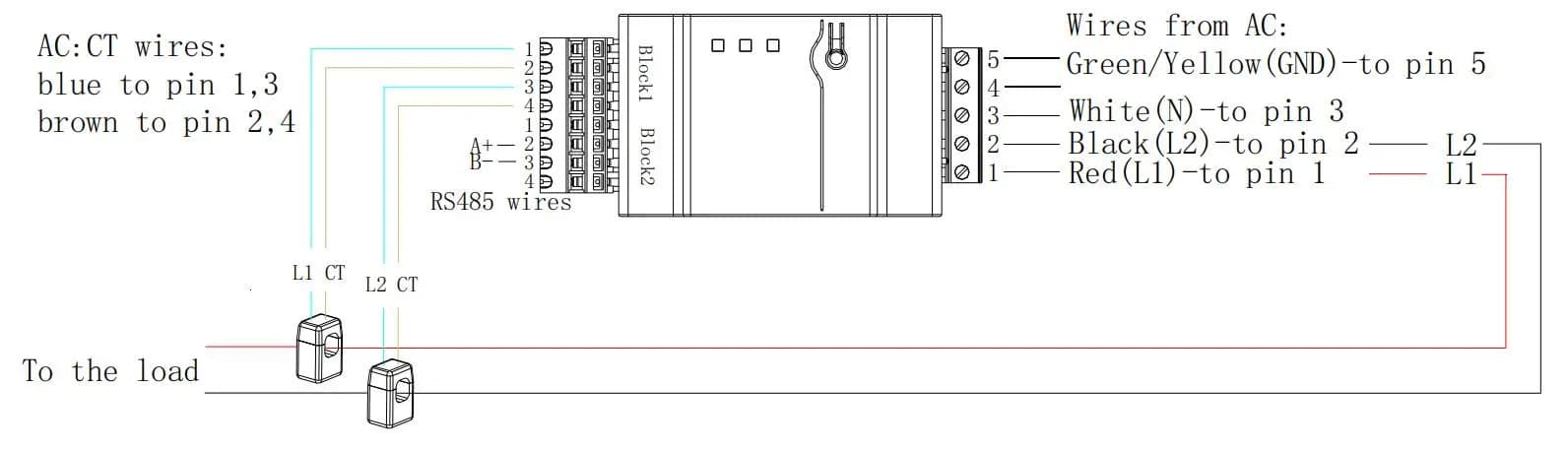

Conectado com linha de carga através de CTs

Solar Panel Test Meter

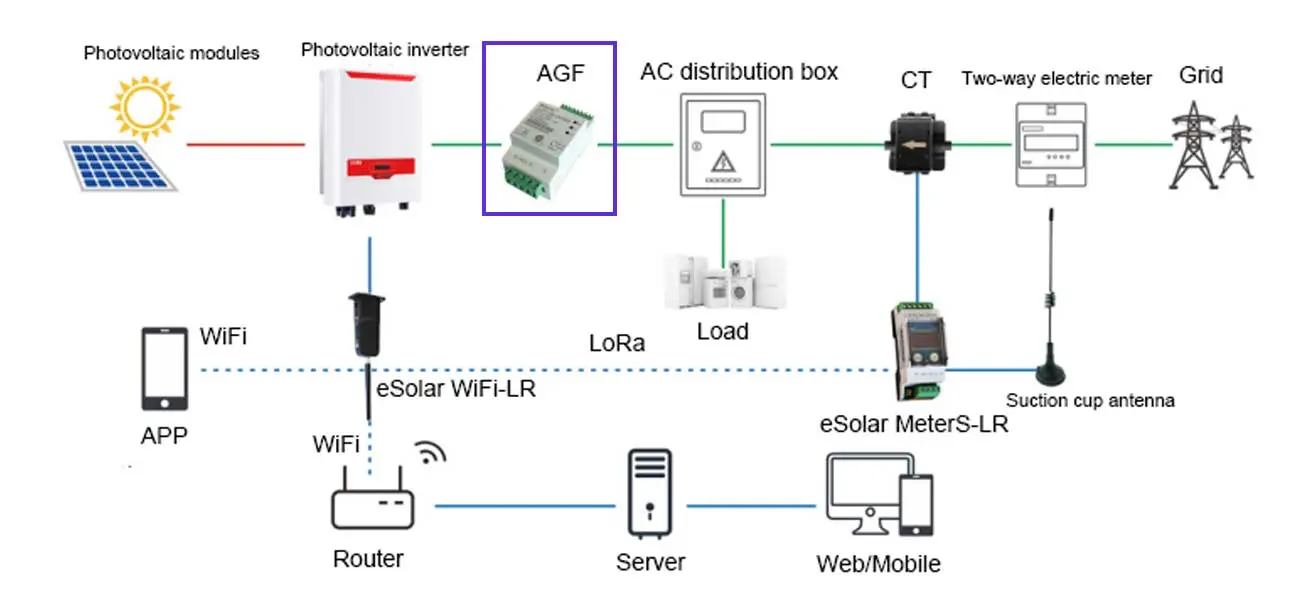

Applications Of Acrel Smart Energy Meter

Serviço elétrico do medidor			Unidades
	AGF-AE-D/100	AGF-AE-D/200
Tensão nominal-Linha para N	120		V
Tensão nominal-linha a linha	208/240		V
Faixa de tensão estendida	88% ~ 110%
Frequência AC	60		Hz
Grades suportadas	L1/L2/N/PE
Consumo de energia	1.2		W
Comunicação
Medidor de Interfaces de Comunicação	RS 485
Tempo de resposta	≤ 1		S
Precisão do medidor
RMS nominal atual	100	200	Um
1%-100% da Corrente CT	± 0,5	± 1	%
Transformadores atuais
Número de transformadores atuais fornecidos	2
Dimensões	I.D:15 O.D:35	70,5 × 54,5 × 39 (H × W × D)	Mm
Conformidade padrão
Segurança	UL1741
Especificações da instalação
Dimensões (H× W× D)	54,1 × 87,8 × 52		Mm
Peso	0,2		Kg
Faixa de temperatura operacional	-30 ~ 55		Dc
Humidade relativa (não condensando)	5-90		%
Tipo de montagem	DIN-Trilho, 35mm

Acrel Smart Meter Details

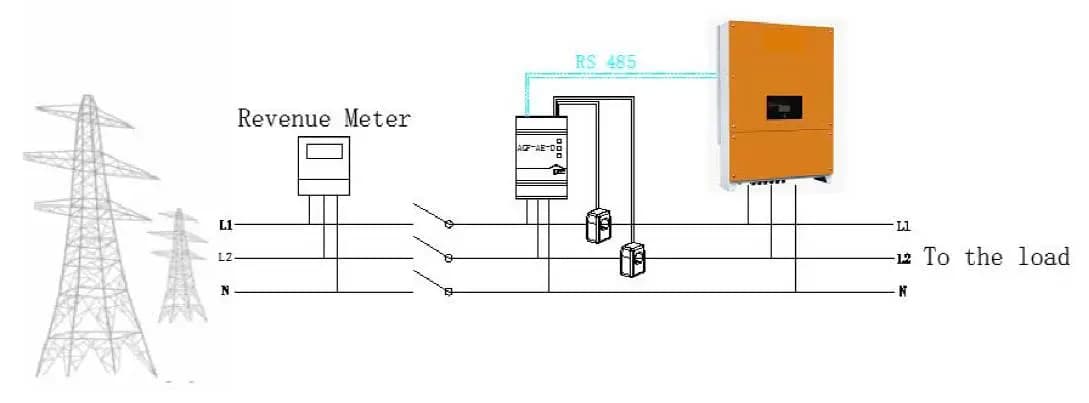

Usado para PV Solar distribuído ● Monitoramento de Refluxo ● Conectado com linha de carga através de CTs ● Conecte-se diretamente com inversores
Conexão monofásica de três fios ● Tensão nominal da linha para N: 120V ● Tensão nominal de linha para linha: 208/240V ● Grades suportadas: L1/L2/N/PE
RS485 Comunicação ● Protocolo MODBUS-RTU ● Comunique-se com o inversor para realizar a função anti-refluxo ● Tempo de resposta: ≤ 1s
Medição bidirecional ● Medição de energia ativa & reativa ● RMS nominal atual: 100/200A ● Precisão: ± 0,5%/± 1%
