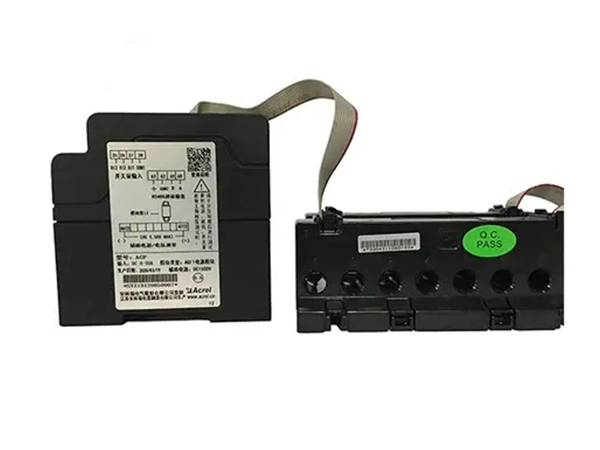

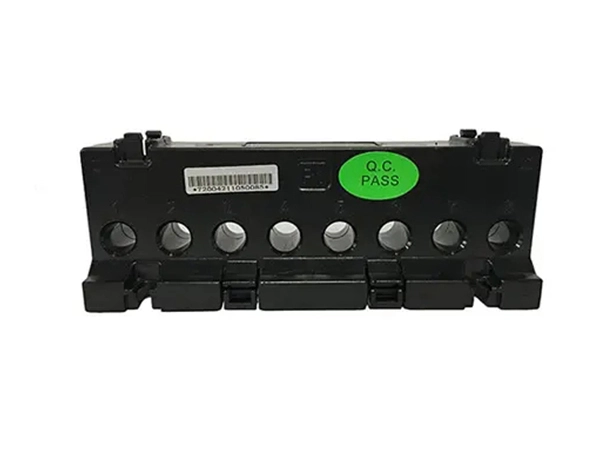

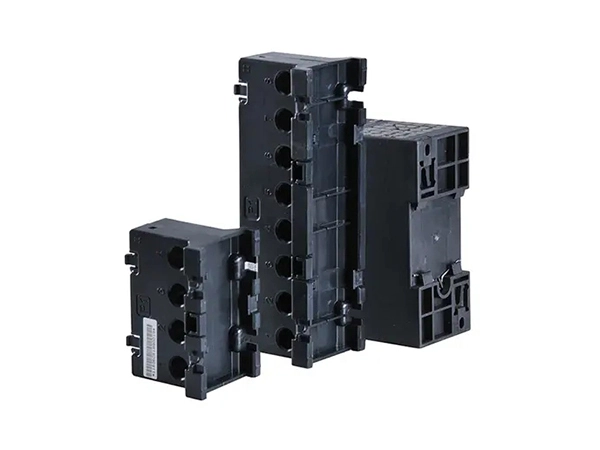

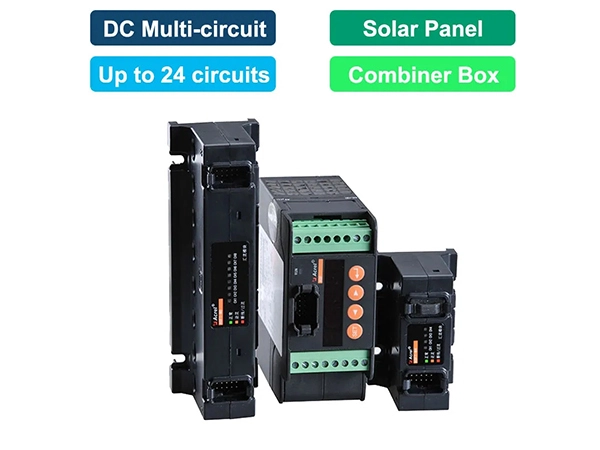

Medidor de monitoramento de corda solar AGF-M DC

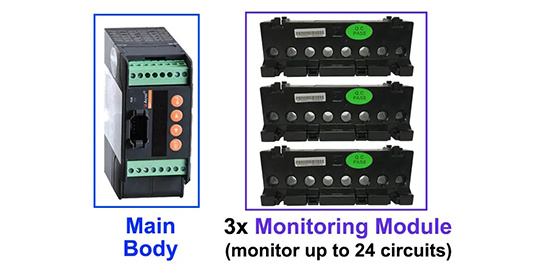

Canais de entrada

4

8

12

16

20

24

Corrente nominal

DC 0 ~ 20A

Tempo de resposta

1s

Precisão

0,5 classe

Coeficiente de temperatura

400ppm

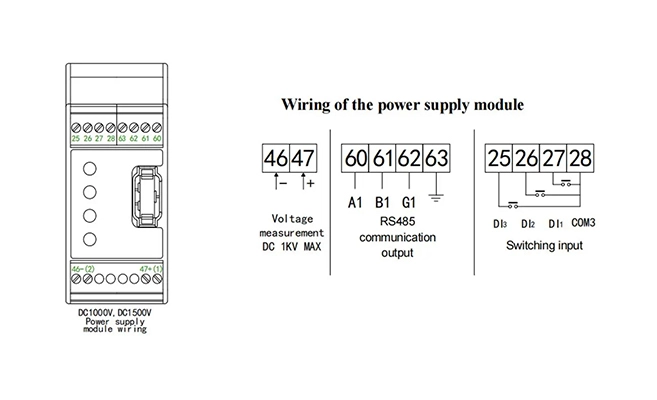

Comunicação RS485

RS485/ModBus-protocolo RTU, 4800/9600/19200/38400bps

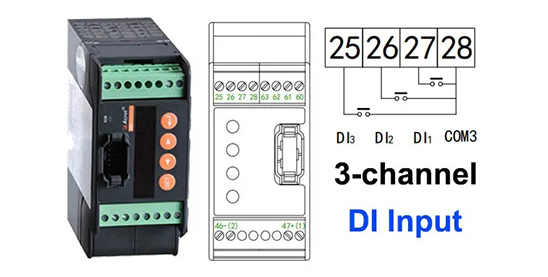

Função adicional

Interruptor de entrada

Entrada de 3 vias (optoacoplador ou modo de contato seco)

Parâmetros técnicos gerais

Temperatura/Umidade

Temperatura de trabalho: -35 ~ + 65 °C, humidity95 %, sem condensação, sem lugar de gás de corrosão

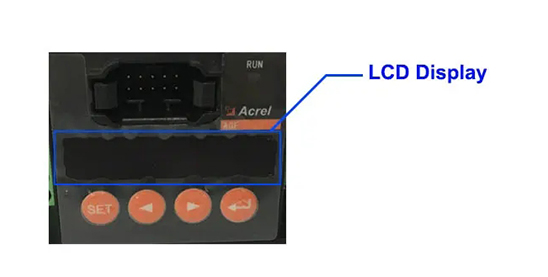

* Temperatura de trabalho do módulo de exibição:-20 ~ + 70 °C

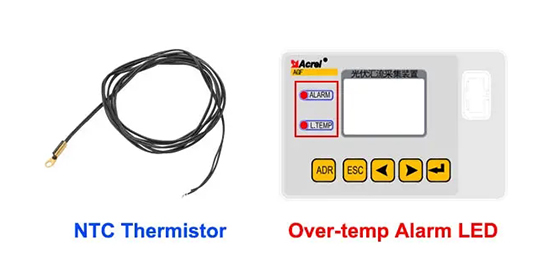

Função de medição de temperatura

Para medir a temperatura interna da caixa (-20 °C ~ 100 °C)

Altitude

≤ 3000m

Resistência de isolamento

≥ 100MΩ

Tensão suportável de frequência industrial

Potência/comunicação/entrada de comutação/entrada de tensão da célula-AC 2kV/1min

(Quando a fonte de alimentação auxiliar é DC1500V, a tensão suportável entre a fonte de alimentação, a entrada de fotocélula e o outro circuito é AC 2.7kV)

Entrada/potência atual, tensão da célula, comunicação, comutação

State-AC3.5kV/1min

EMC

GB_T 17626.2-2006;

Teste de imunidade de descarga eletrostática 3 ° grau, descarga de ar 8kV, descarga de contato 6kV.

GB_T 17626.4-2008;

Teste de imunidade transiente rápida elétrica grau 4, modo comum 4kV, modo de diferença 2kV

GB_T 17626.5-2008;

Teste de imunidade de impulso (choque) grau 4, modo comum 4kV, modo de diferença 2kV

GB_T 17626.8-2006;

Teste de imunidade de campo magnético de frequência de energia grau 4
