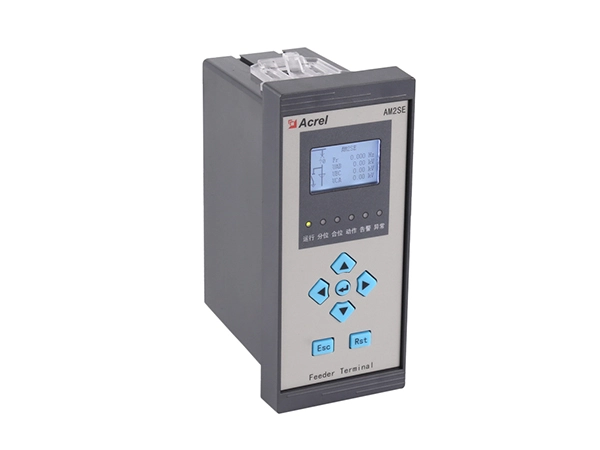

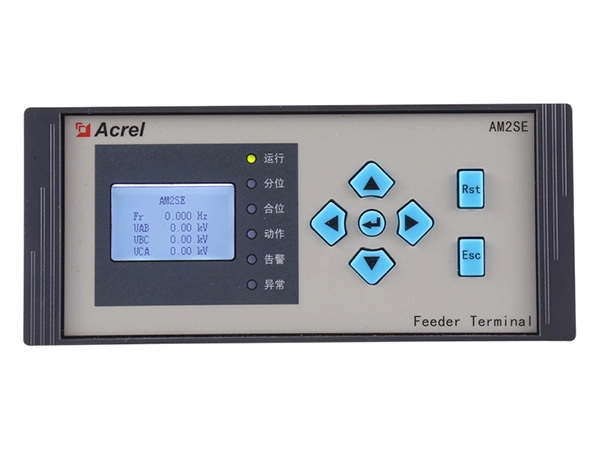

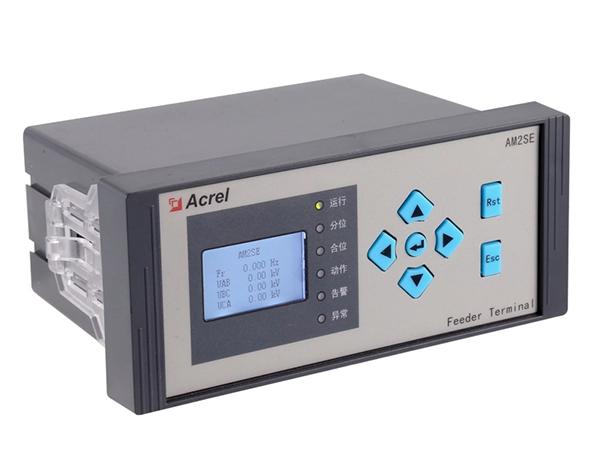

AM2SE Relé de Proteção

Um conjunto completo de proteção, relacionado à aplicação;

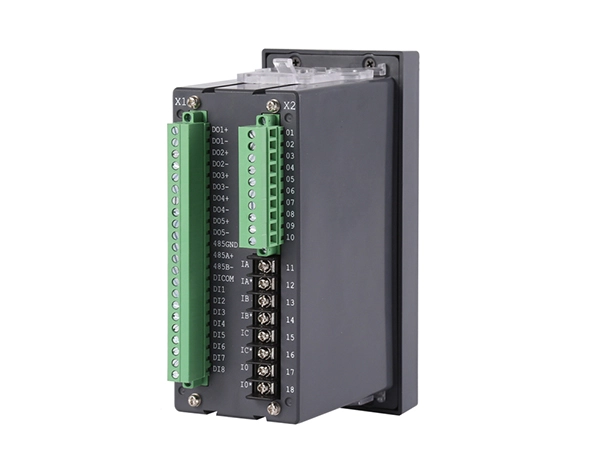

4 corrente de entrada, 3 tensão de entrada, 8DI, 5DO;
Fonte de alimentação auxiliar adapta-se com AC220V, DC220V, DC110V, AC110V, DC48V, DC24V;
1 RS485 comunicação serial, IEC60870-5-103 e Modbus-RTU;
Mais de 200 sequências de registros de eventos, mais de 400 logs do sistema e mais de 10 segundos de registros de contexto de disparo;
Lógica programável gráfica poderosa.

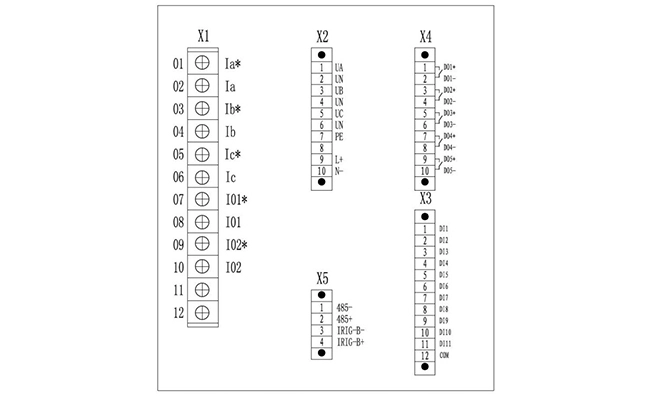

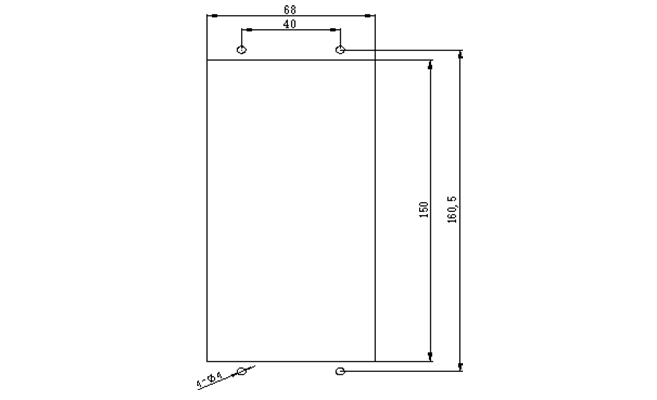

Specifications Drawings

Especificações do relé de proteção AM2SE

Funções de proteção	AM2SE-
	V	H
Sobrecorrente (3 estágios, IDMT)	■
Falha de terra (3 estágios, IDMT)	■
Sobrecorrente de sequência negativa (2 estágios, IDMT)	■
Fecho automático	■
Sobrecarga (viagem/alarme)	■
Sob a frequência	■
Sobrecorrente pós-acelerada	■
I0 Supercorrente Pós-acelerada	■
Sobretensão (viagem)	■
Subtensão (viagem)	■
Auto-produzido sobre tensão zero (viagem)	■
Sobretensão residual (viagem)	■
Bloco FC	■
Viagem e supervisão de circuito próximo (alarme)	■
Não eletricidade (viagem/alarme)	■
Subtensão (alarme)	■
Sobretensão (alarme)	■
Sobretensão residual (alarme)	■
Supervisão PT (alarme)	■
Auto-produzido sobre tensão zero (alarme)	■
