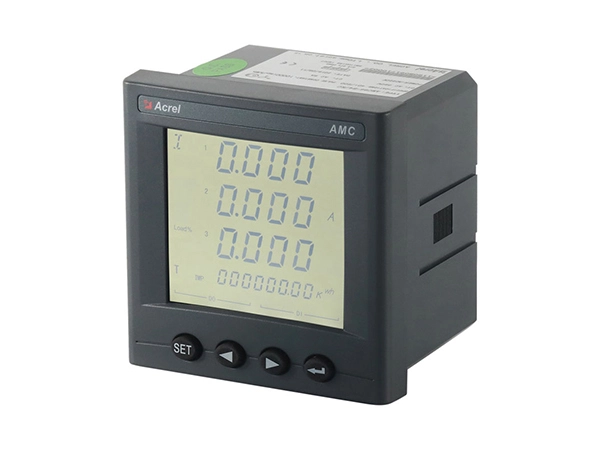

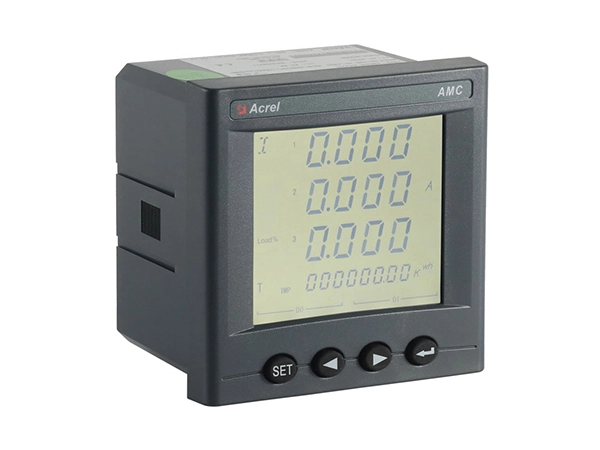

Analisador de amperímetro trifásico AMC96L-AI3

Corrente AC: AC 1A, 5A
Quatro chaves para comunicação e definir parâmetros
Visor LCD para medição de corrente trifásica

Entre em contato conosco

Features Specifications Drawings

Características do analisador de amperímetro trifásico AMC96L-AI3

Precisão

Energia ativa: Classe 0,5

Frequência

Faixa: 45-65Hz

Fonte de alimentação auxiliar

AC/DC 85 ~ 265V

Saída de pulso

1600-160000imp/kWh

Consumo

Tensão: Consumo de energia <0.5VA;

Atual: Consumo de energia <0.5VA;

Fonte de alimentação auxiliar: consumption≤ 10VA

ac power monitoring device

Instalação

Painel montado

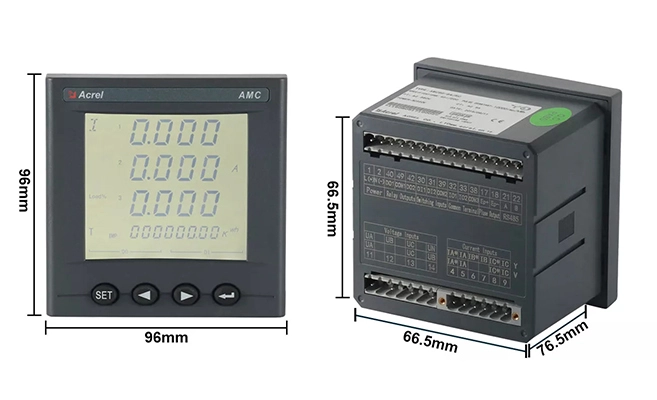

Dimensão (L * W * H)

Tamanho do painel (L × W): 96*96mm

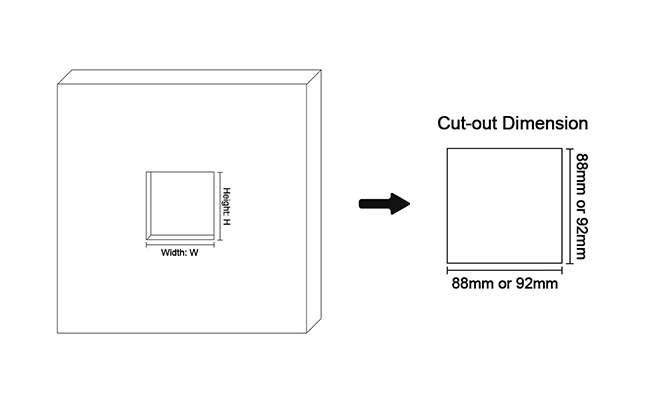

Recorte (L × W): 92*92mm

Habitação (L × W × H): 90*90*77,8mm

Relé

DC 30V/3A AC 220V/3A

Consumo

0,2%

ac power monitor

Especificações do analisador trifásico AMC96L-AI3 do amperímetro

Parâmetros técnicos		Valor
Entrada	Conexão	Monofásico-2 fios, 3 fases-3 fios, 3 fases 4 fios
	Frequência	45-65Hz
	Tensão	Classificação: Monofásico: AC 100V, 400V Trifásico: AC 3x57.7V/100V(100V), 3x220V/380V(400V) 3x38 0V/660V(660V)(apenas 96 tamanho) Nota: 72 perfil não é adequado para aplicação de alta tensão Sobrecarga: classificação de 1,2 vezes (contínua): classificação de 2 vezes para 1 segundo Consumo de energia:<0.5VA







	Atual	Classificação: AC 1A, 5A Sobrecarga: classificação de 1,2 vezes (contínua): classificação de 10 vezes para 1 segundo Consumo de energia:<0.5VA

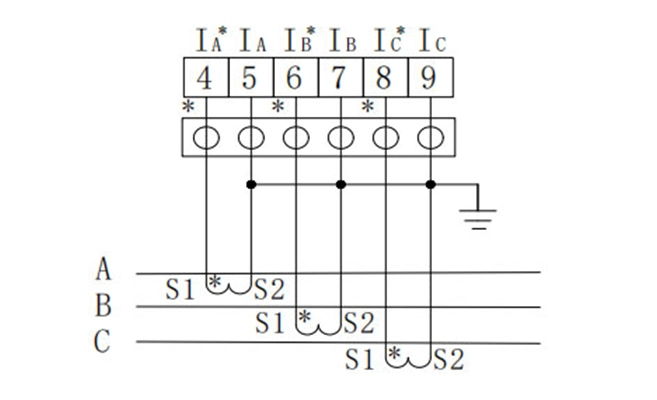

Saída	Energia elétrica	Modo de saída: pulso do foto-acoplador do coletor aberto Constante de pulso: 10000imp/kWh (ajustável), consulte o diagrama de fiação para obter detalhes

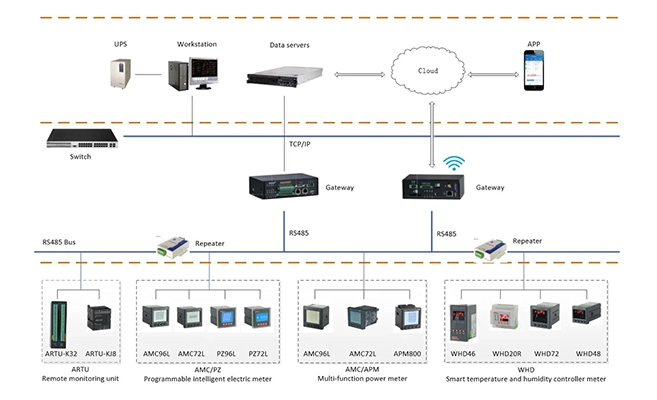

	Comunicação	Porta RS485, protocolo Modbus-RTU, protocolo DLT645 (versões 09 e 97), taxa de transmissão 1200-38400
Função	Entrada de comutação	Entrada de contato seco, fonte de alimentação embutida
	Saída de comutação	Modo de saída: Relé de saída de contato normalmente aberto Capacidade de contato: AC 250V/3A, DC 30V/3A

	Saída analógica	1-5V,4-20mA
Classe de precisão		Frequência: 0,05Hz, corrente, tensão; 0.2 classe, reativo Potência: classe 1.0, energia elétrica Reactice: classe 1.0 ativa Potência: 0,5 classe, energia elétrica ativa: 0,5 classe, 2-31 harmônica Medição: ± 1%



Fonte de alimentação		Consumo de potência AC/DC 85-265V ≤ 10VA
Segurança	Frequência do poder Tensão suportável	Entre fonte de alimentação // Saída de comutação // Entrada de corrente // entrada de tensão e Transmitindo // Comunicação // Saída de pulso // entrada de comutação AC 2kV 1min; Entre a fonte de alimentação, comutação de saída, entrada de corrente, tensão de entrada AC 2kV 1min; Entre Transmissão, Comunicação, Saída de Pulso, Entrada de comutação AC 1kV 1 min;



	Resistência de isolamento	Entrada, extremidade de saída para o gabinete da máquina> 100MΩ
Ambiente	Temperatura	Trabalho:-25 °C ~ + 65 V armazenamento:-40 °C ~ + 80 °C
	Umidade	≤ 93% RH Não-condensação
	Altitude	≤ 2500m
