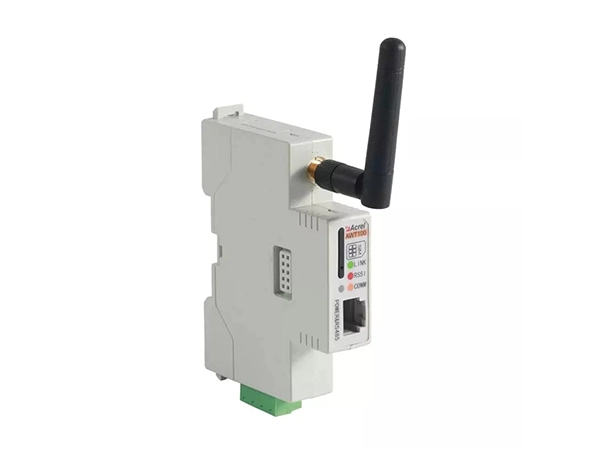

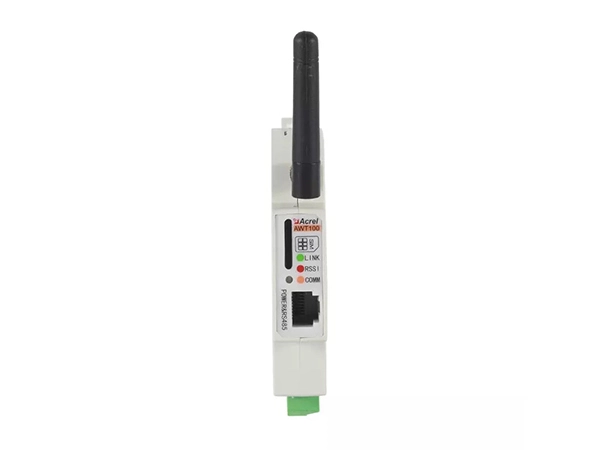

Terminal de comunicação AWT100-4G conversor sem fio

Métodos upstream: 4G LTE (Suporte Bandas de Frequência Global)
Protocolo a montante: MODBUS-TCP, MQTT
Métodos a jusante: Interface RS485
Protocolo a jusante: MODBUS-RTU
Suporte: Até 20 ~ 25 dispositivos Acrel com RS485 (MODBUS-RTU)

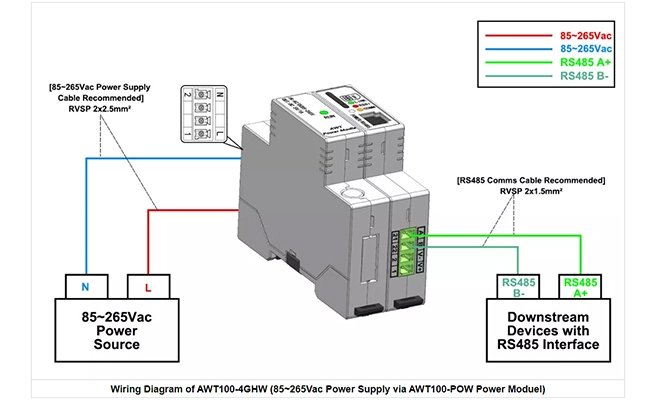

Fonte de alimentação: 24Vdc (padrão); 85 ~ 265Vac/Vdc (via Módulo AWT100-POW)
Padrão & Certificado: CE-RED; IEC; LVD; EMC

Entre em contato conosco

Drawings Features Specifications

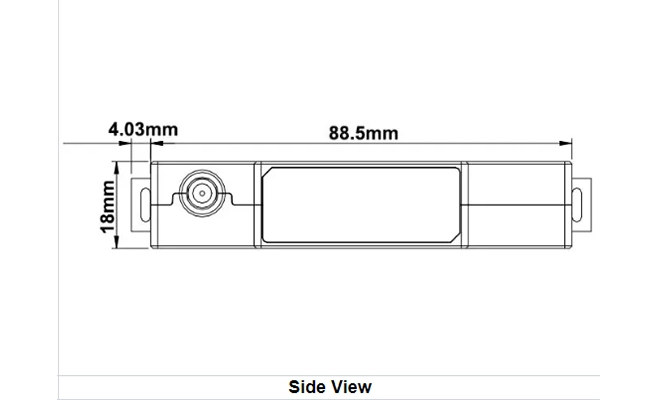

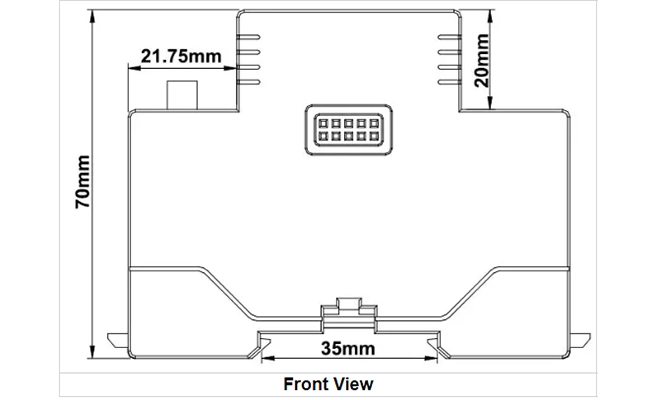

Desenhos do terminal de comunicação AWT100-4G conversor sem fio

Características do terminal de comunicação AWT100-4G conversor sem fio

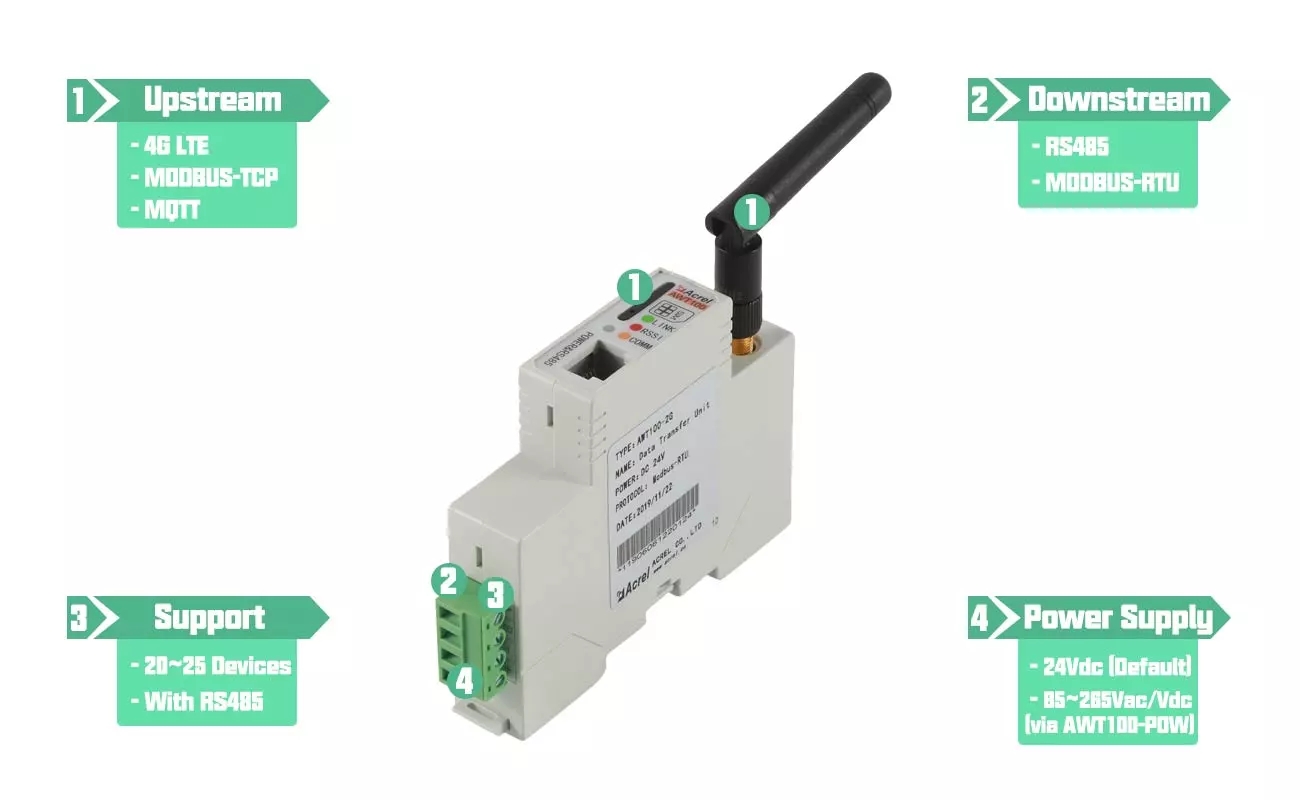

bright smart meter

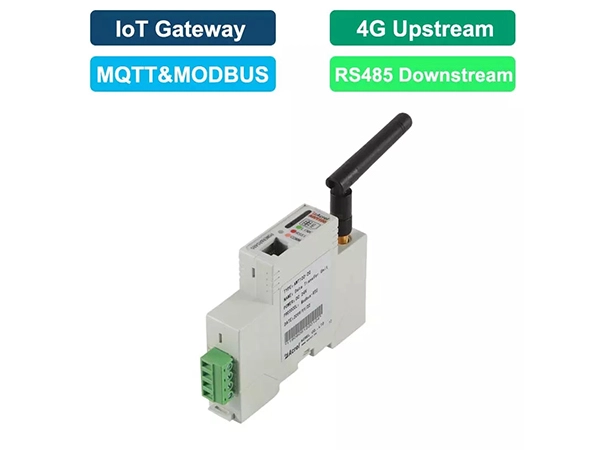

Smart Gateway

Especificações do Terminal de Comunicação AWT100-4G Conversor Sem Fio

1. Modelo Série-1

Nome do parâmetro	AWT100-4GHW	AWT100-NB	AWT100-LW	AWT100-LoRaHW
Frequência de trabalho	4G LTE-FDD: B1 B2 B3 B4 B5 B7 B8 B12 B13 B18 B19 B20 B25 B26 B28 4G LTE-TDD: B38 B39 B40 B41	NB-IoT: H-FDD B1 B3 B8 B5 B20	LoRaWAN: 470MHz LoRaWAN: 863 ~ 870MHz LoRaWAN: 920 ~ 928MHz	LoRa: 460 ~ 510MHz LoRa: 860 ~ 935MHz
Taxa de transmissão	LTE-FDD Taxa máxima de downlink 150Mbps Taxa máxima de uplink 50Mbps LTE-TDD Taxa máxima de downlink 130Mbps Taxa máxima de uplink 35Mbps CDMA Taxa máxima de downlink 3,1 Mbps Taxa máxima de uplink 1.8Mbps GSM Taxa máxima de downlink 107Kbps Taxa máxima de uplink 85,6 Kbps	Downlink máximo Taxa de 25,2 Kbps Taxa máxima de uplink 15,62 Kbps	LoRa 62,5 kbps	LoRa 62,5 kbps
Downlink	RS485 Comunicação
Uplink	Comunicação 4G	NB-IoT Comunicação	Comunicação LoRaWAN	Comunicação LoRa
Tensão do cartão SIM	3V,1.8V			/
Corrente de trabalho	Potência estática: ≤ 1W, consumo de energia transitório: ≤ 3W			Potência estática: ≤ 0.5W, potência transitória Consumo: ≤ 1W
Antena interface	50Ω/SMA (torneira)
Tipo de porta serial	RS-485
Taxa de baud	4800bps, 9600bps, 19200bps, 38400bps (padrão 9600bps)
Tensão de funcionamento	DC24V /AC/DC220V ①
Temperatura de funcionamento	-10 °C ~ 55 °C
Temperatura de armazenamento	-40 °C ~ 85 °C
Faixa de umidade	0 ~ 95% não-condensando-se

2. Modelo Série-2

Nome do parâmetro	AWT100-GPS	AWT100-WiFiHW	AWT100-CE	AWT100-DP
Trabalho	Precisão de posicionamento: 2.5-5m	Suporte 2.4G & 5G banda de frequência Taxa de WiFi: 115200bps	Taxa Ethernet 10/100M adaptável	Endereço Profibus: 1 ~ 125. (Nota)
Downlink	RS485 Comunicação
Uplink	Posicionamento GPS	WiFi sem fio	Ethernet Comunicação	Profibus Comunicação
Corrente de trabalho	Consumo de energia estática: ≤ 1W, consumo de energia transiente: ≤ 3W			Potência estática Consumo: ≤ 0.5W, Potência transitória Consumo: ≤ 1W
Interface	50Ω/SMA (torneira)		RJ45	DP9
Tipo de porta serial	Comunicação RS-485
Taxa de baud	4800bps, 9600bps, 19200bps, 38400bps (padrão 9600bps)
Tensão de funcionamento	DC24V ou AC/DC220V ①
Temperatura de funcionamento	-10 °C ~ 55 °C
Temperatura de armazenamento	-40 °C ~ 85 °C
Faixa de umidade	0 ~ 95% não-condensando-se

Nota:

A fonte de alimentação de aprovisionamento AC/DC220V requer módulo de fonte de alimentação AWT100-POW externa.

Profibus taxa de comunicação: 9,6 kbps, 19,2 kbps, 45,45 kbps, 93,75 kbps, 187,5 kbps, 500kbps, 1,5 Mbps, 3Mbps, 6Mbps, 12Mbps. Comprimento da troca de dados: comprimento total da entrada <= 224 bytes, comprimento total da saída <= 224 bytes. O número de instrumentos a jusante conectados: 1 ~ 80.
