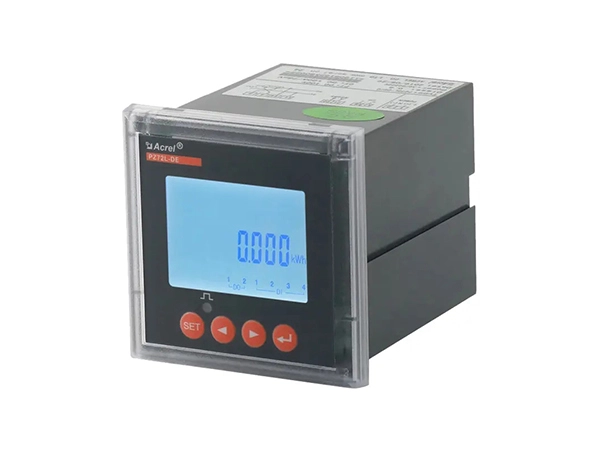

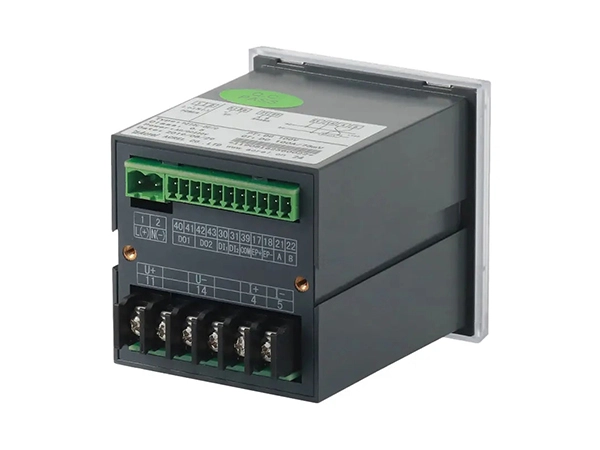

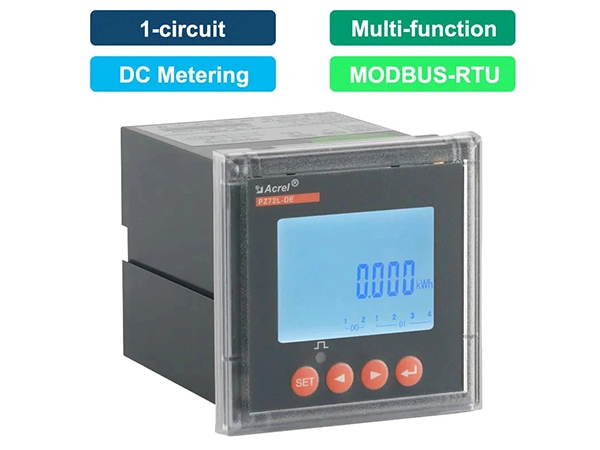

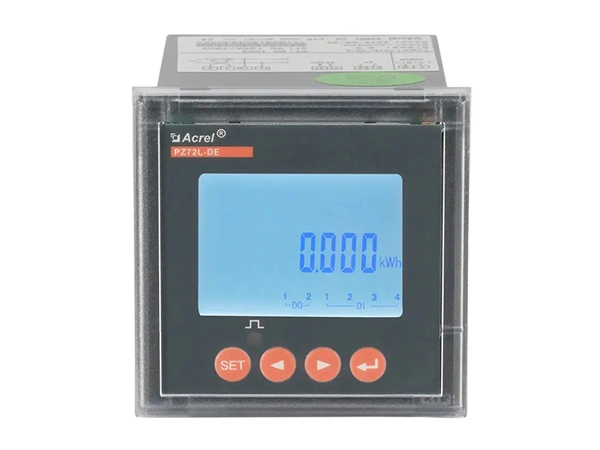

PZ72L-DE analisador de energia DC

Medição: 1-circuito DC kWh, kVarh, U, I, P e etc
Precisão: 0,5%
Tensão nominal: 1000V DC
Corrente nominal: 10A DC (conexão direta); 0/4 ~ 20mA DC (via Sensor Hall); 75mV (via Shunts)
Fonte de alimentação: 85 ~ 265V AC/DC; 20 ~ 60V DC
Comunicação: RS485 (MODBUS-RTU)
Ouput de potência de ± 12V: Emparelhado com sensor Hall
Função DI/DO: 2/4-channel DI & 2-channel DO
Multi-taxa/tarifa: 4 taxas tarifárias etc
Padrão & Certificado: Certificados CE

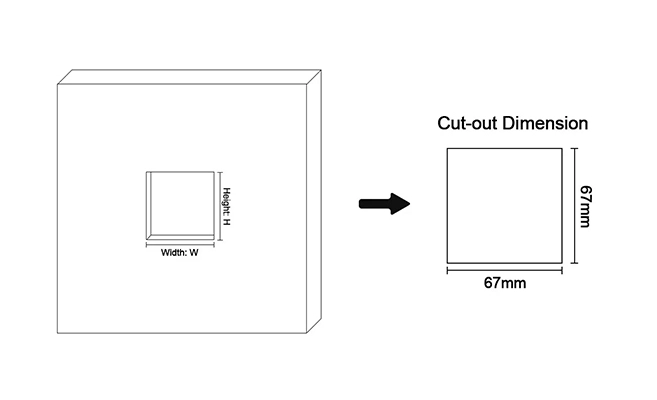

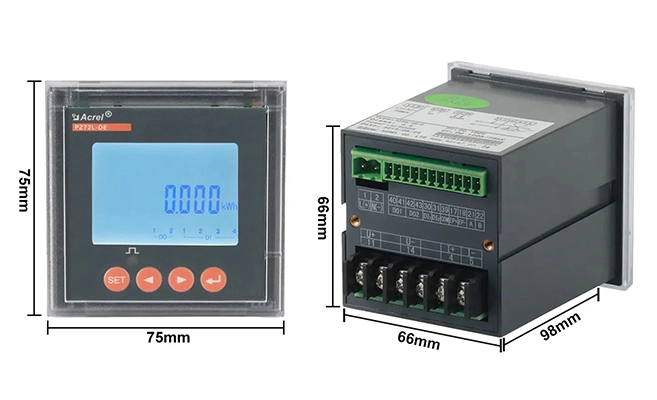

Features Specifications Drawings

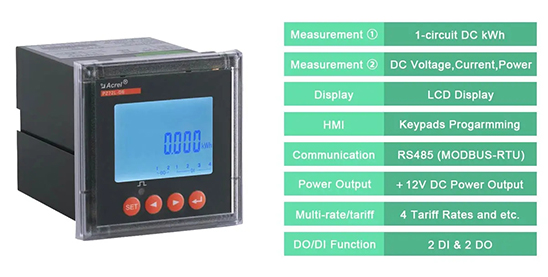

Características do PZ72L-DE analisador de energia DC

dc current meter

1. Visão geral da função

Função	Descrição & Valor
Medição	1-circuitos DC Tensão, Corrente, Potência, kWh
Exibir	Visor LCD
Comunicação (Opcional)	RS485, protocolo Modbus-RTU;(1 bit de início, 8 bits de dados, 1 bit de parada, sem paridade) Taxa de Baud 1200 ~ 38400 bps etc.
DI/FAZER Comutação (Opcional)	DI (entrada digital): entrada digital de 2 canais, contato seco, fonte de alimentação embutida FAZER (saída digital): saída digital de 2 canais (saída de relé) sem contato, capacidade: 2A/30V DC ou 2A/250V AC
Saída de potência de ± 12V (opcional)	Sirva como fonte de alimentação para 1 Sensores Hall com ± 12V DC
Multi-taxa/tarifa (opcional)	2 horários; 4 Fuso horário por um ano; 12 períodos de tempo por dias definidos para 1 horário; 4 taxas tarifárias (pico, pico, plano, vale); Min. Intervalo de tempo = 15 min.

2. Parâmetros principais

Parâmetro	Descrição & Valor
Entrada	Tensão nominal	Entrada de tensão DC: 0 ~ 1000V DC (via conexão direta); Resistência de entrada: ≥ 6k Ω/V
	Corrente nominal	Entrada de corrente DC: 10A DC (via conexão direta); 0 ~ 20mA ou 4 ~ 20mA (via Sensores Hall); 75mV (via Shunts)
	Sobrecarga	Sobrecarga de entrada de corrente e tensão: 1,2 vezes o valor nominal (contínuo); 10 vezes o valor nominal/1 segundo
	Consumo de energia	O consumo de energia de cada circuito de entrada de corrente é inferior a 1mW
Precisão de medição	Classe	0,5%
Fonte de alimentação	Faixa de tensão	85-265V AC/DC; 20 ~ 60V DC (± 20%)
Fonte de alimentação	Consumo de energia	≤ 2W
Constante de pulso		Especificações de tensão e corrente: 750V, 300A, constante de pulso padrão: 100imp/kWh
Constante de pulso		Especificações de tensão e corrente: 1000V, 300A, constante de pulso padrão: 100imp/kWh
Resistência de isolamento		≥ 100MΩ
Tensão suportável de frequência de energia		Entre fonte de alimentação // Saída de comutação // Entrada de corrente // Entrada e transmissão de tensão // Comunicação // Saída de pulso // entrada de comutação AC 2 kV 1min; Entre a fonte de alimentação, comutação de saída, entrada de corrente, tensão de entrada AC 2 kV 1min; Entre Transmissão, Comunicação, Saída de Pulso, Entrada de Comutação AC 1kV 1 min;

3. ambiente

Condição	Descrição & Valor
Temperatura	Operação: -25 °C ~ + 65 °C; Armazenamento: -40 °C ~ + 80 °C
Umidade	≤ 95% RH, sem condensação, sem gás corrosivo
Altitude	≤ 2500m
