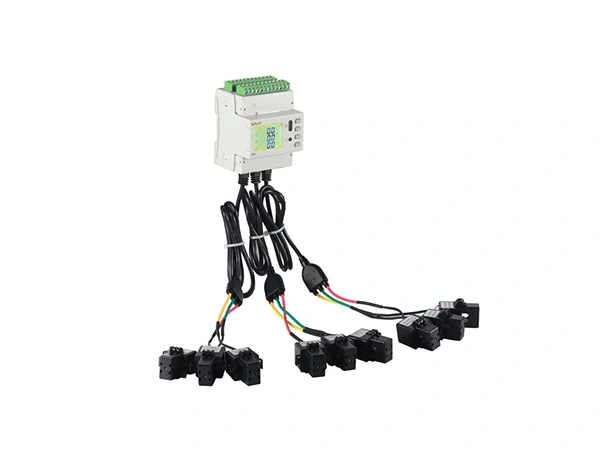

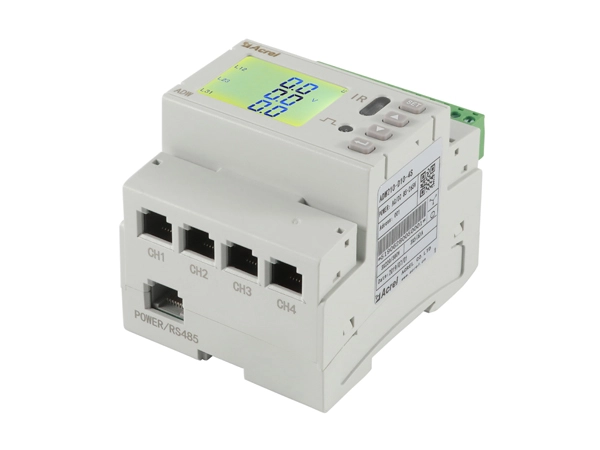

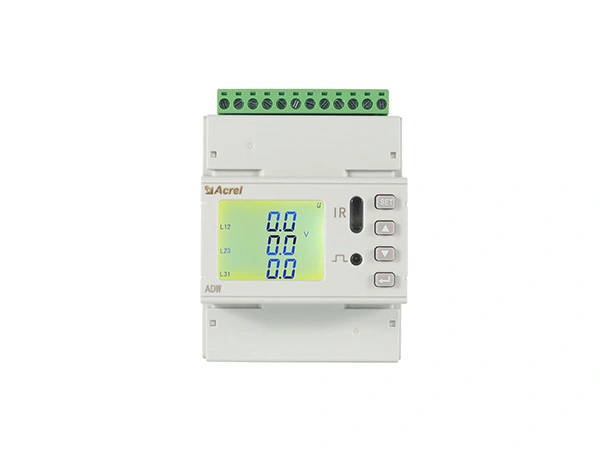

Medidor de energia trifásico de múltiplos circuitos ADW210

Monitoramento: Até 4 circuitos trifásicos ou 12 circuitos 1-fase.
Medição: kWh, kVarh, corrente, tensão, potência, 2 ~ 31 ° harmônico e etc
Classificação de tensão: 3x380V ~ 456Vac L-L & 3x220 ~ 264Vac L-N
Classificação atual: 5A, 100A, 400A ou 600A AC (com CTs externos)
Frequência: 45 ~ 65Hz
Comunicação: RS485 (MODBUS-RTU)
Função extra: Comunicação sem fio (4G, WiFi, LoRa e etc); Medição de temperatura do cabo; Função DO/DI
Exibição: LCD

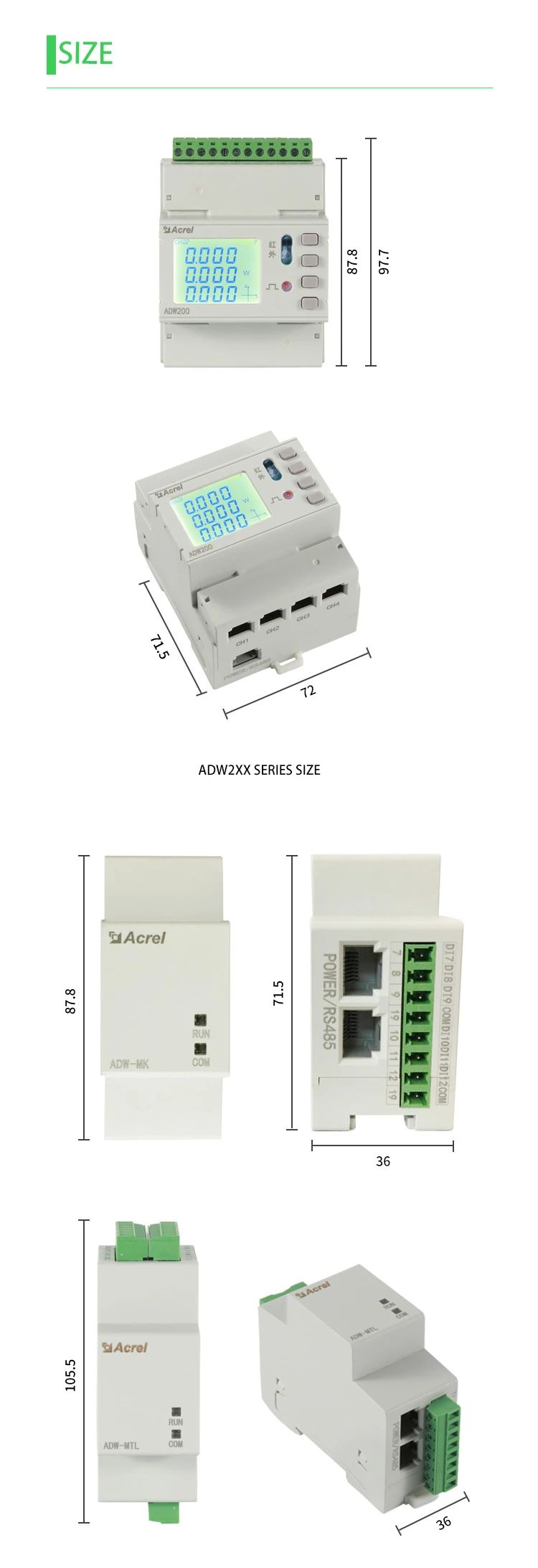

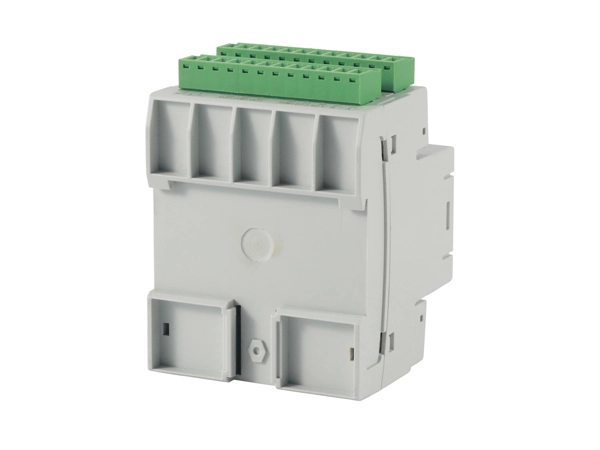

Dimensão: 87,8*72*97,7mm(L * W * H) --- Corpo principal
Fiação: 3 fases 4 fios e 3 fases de conexão de 3 fios
Instalação: 35mm DIN Rail
Padrão & Certificado: CE; LVD

Entre em contato conosco Baixar manual

Features Specifications Details Download

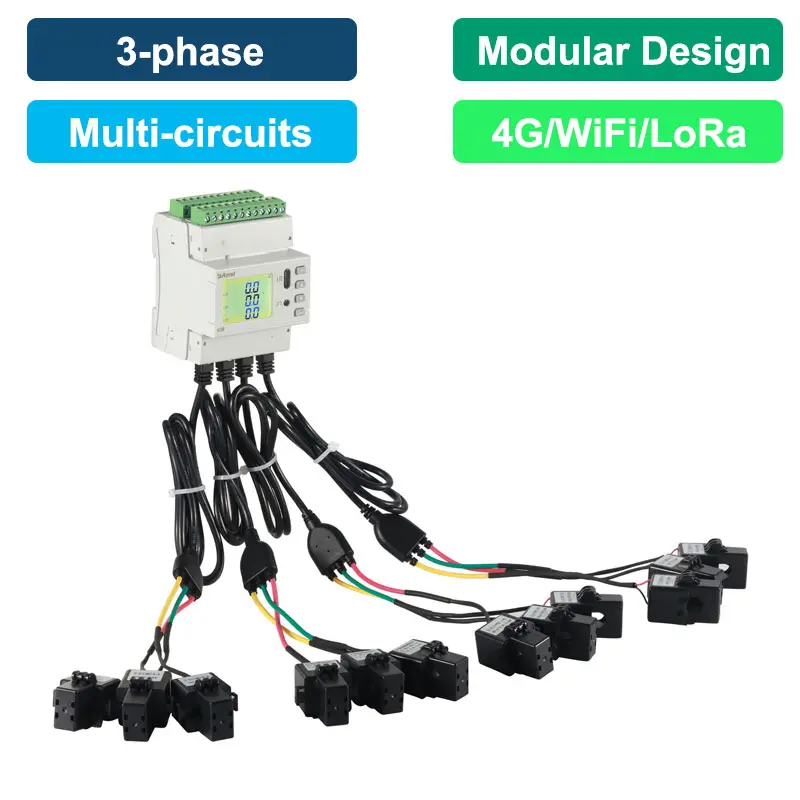

Características do medidor de energia trifásico de múltiplos circuitos ADW210

O medidor de energia multi-loop da série ADW210 é usado principalmente para a medição de parâmetros totalmente elétricos do circuito trifásico. Colegas podem selecionar a entrada atual dos quatro circuitos máximos.ADW210Os produtos da série são conectados por transformador de corrente de núcleo dividido, fácil de instalar no local e realizar comunicação sem fio remota através de um módulo de comunicação sem fio.

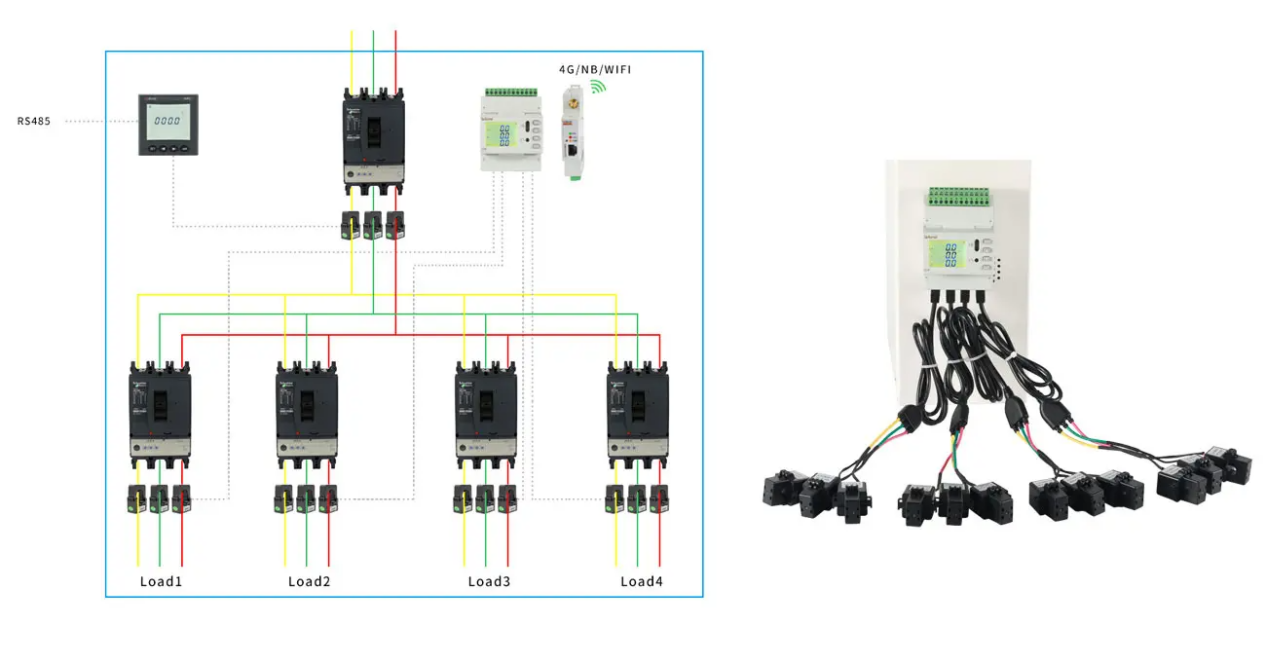

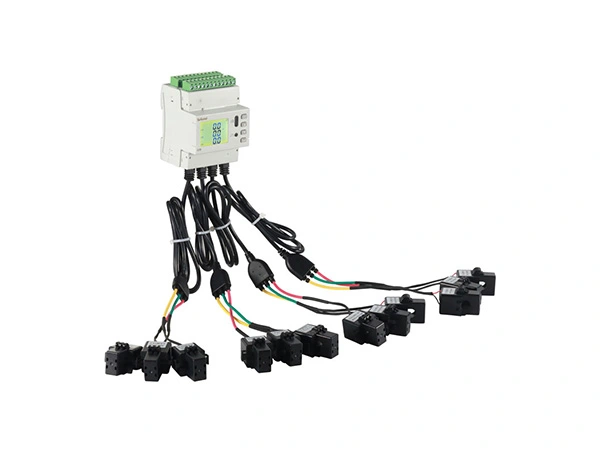

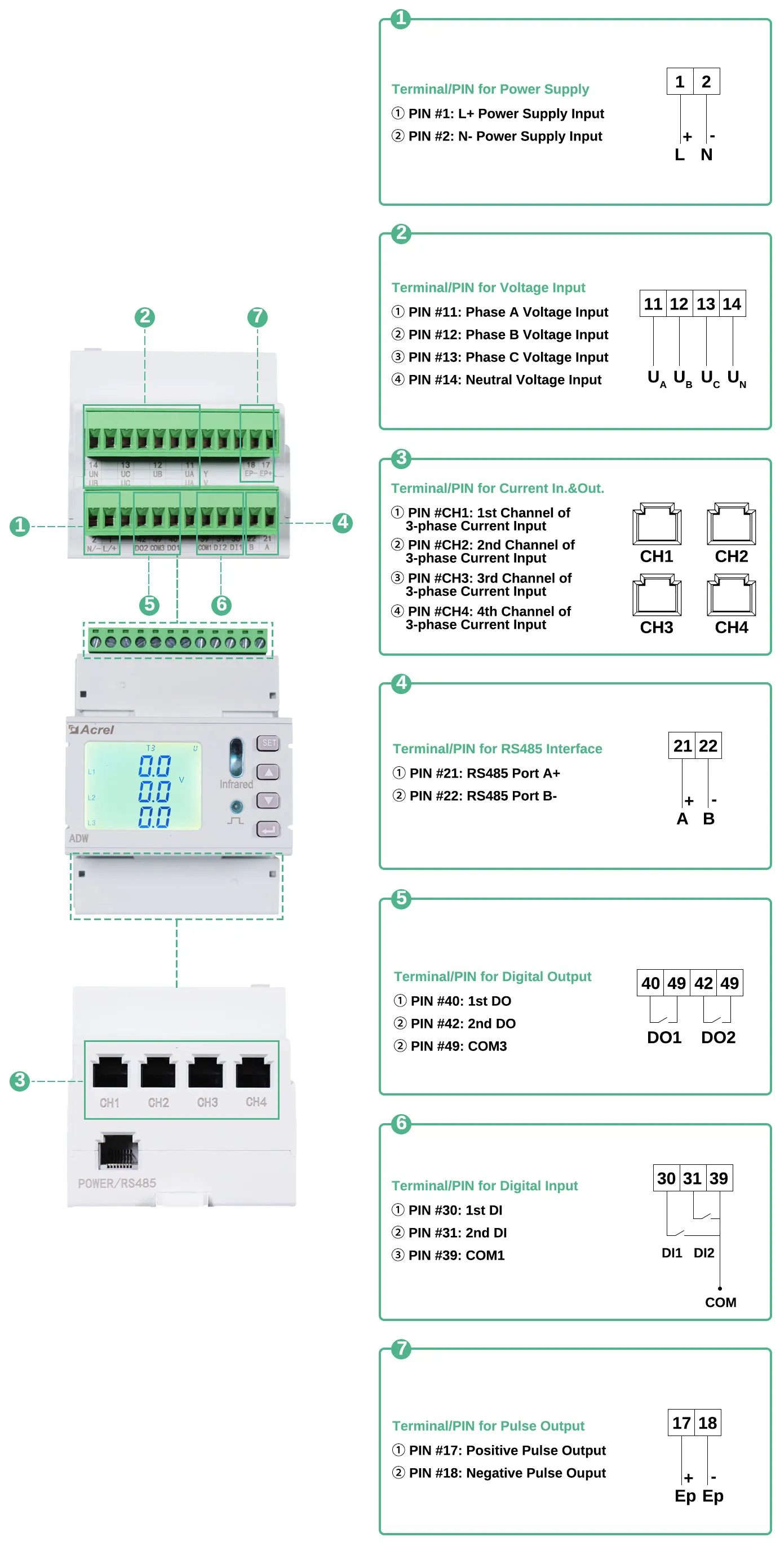

Fiação trifásica de 4 fios de monitoramento ADW210 4 circuitos trifásicos

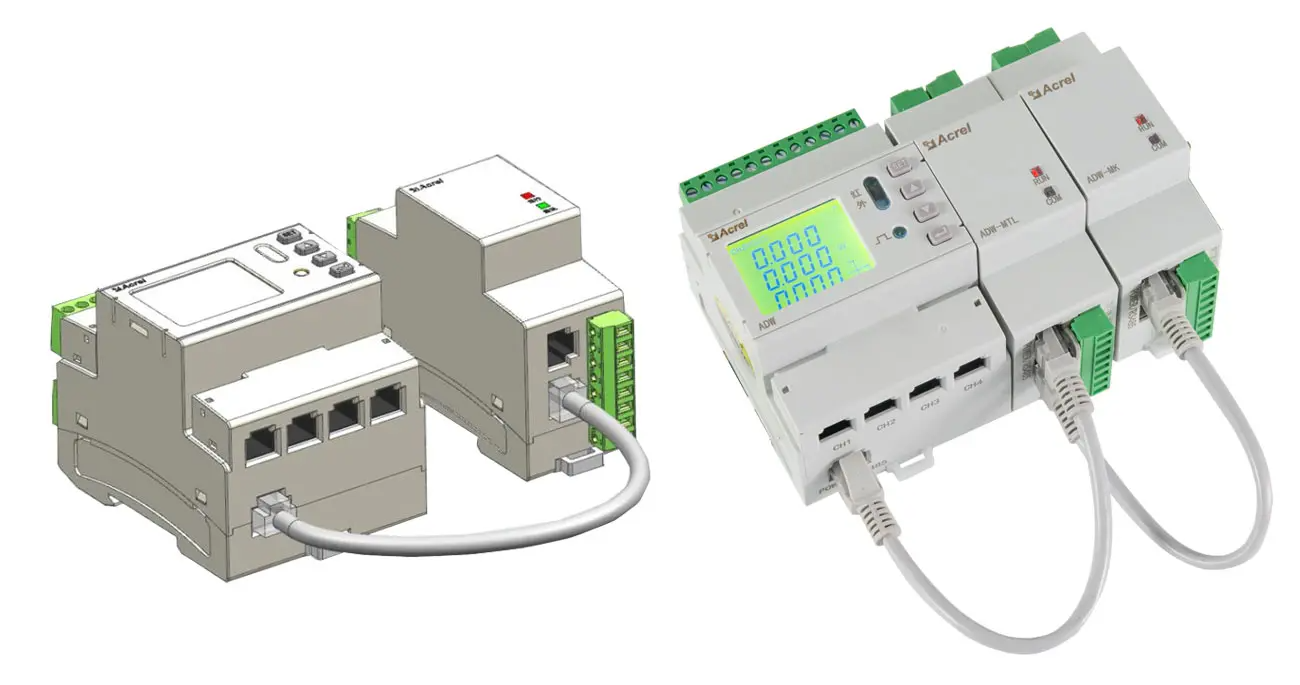

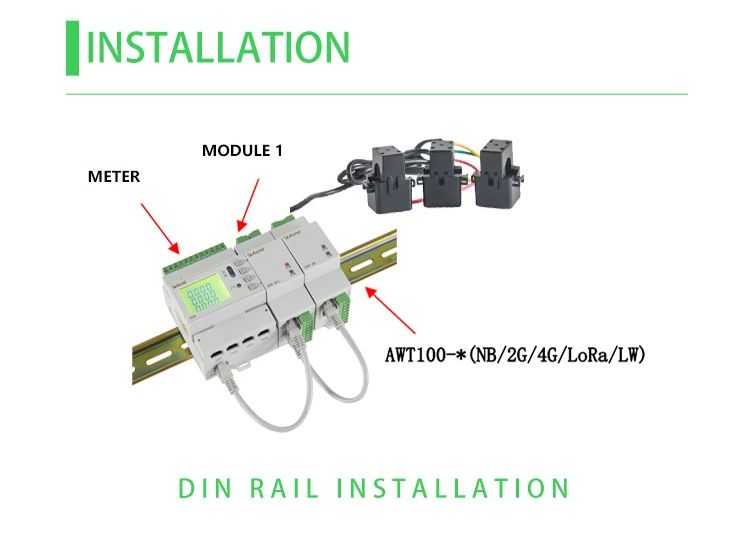

Fiação entre o corpo principal ADW210 e o módulo de função extra MTL & MK através da interface RJ45

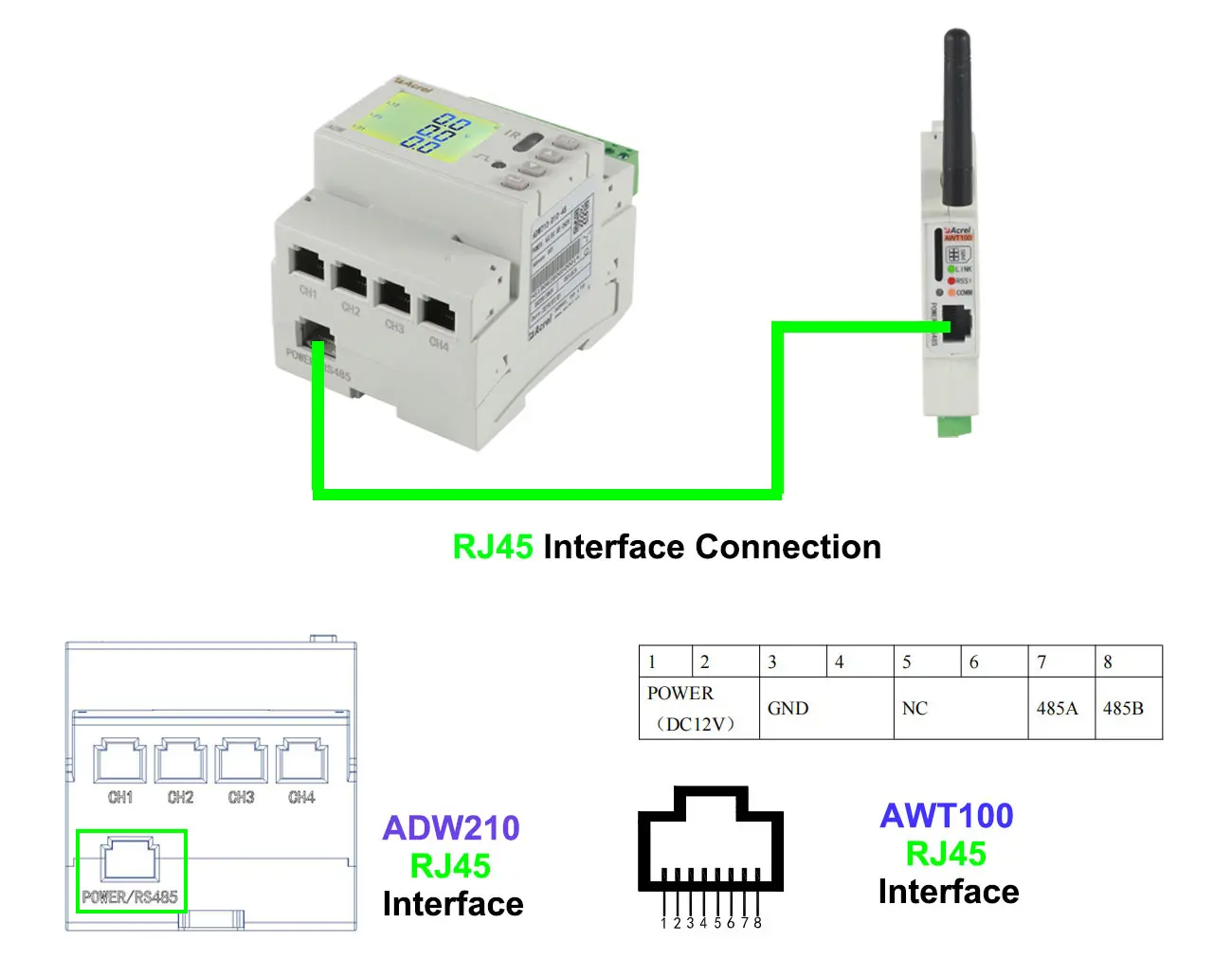

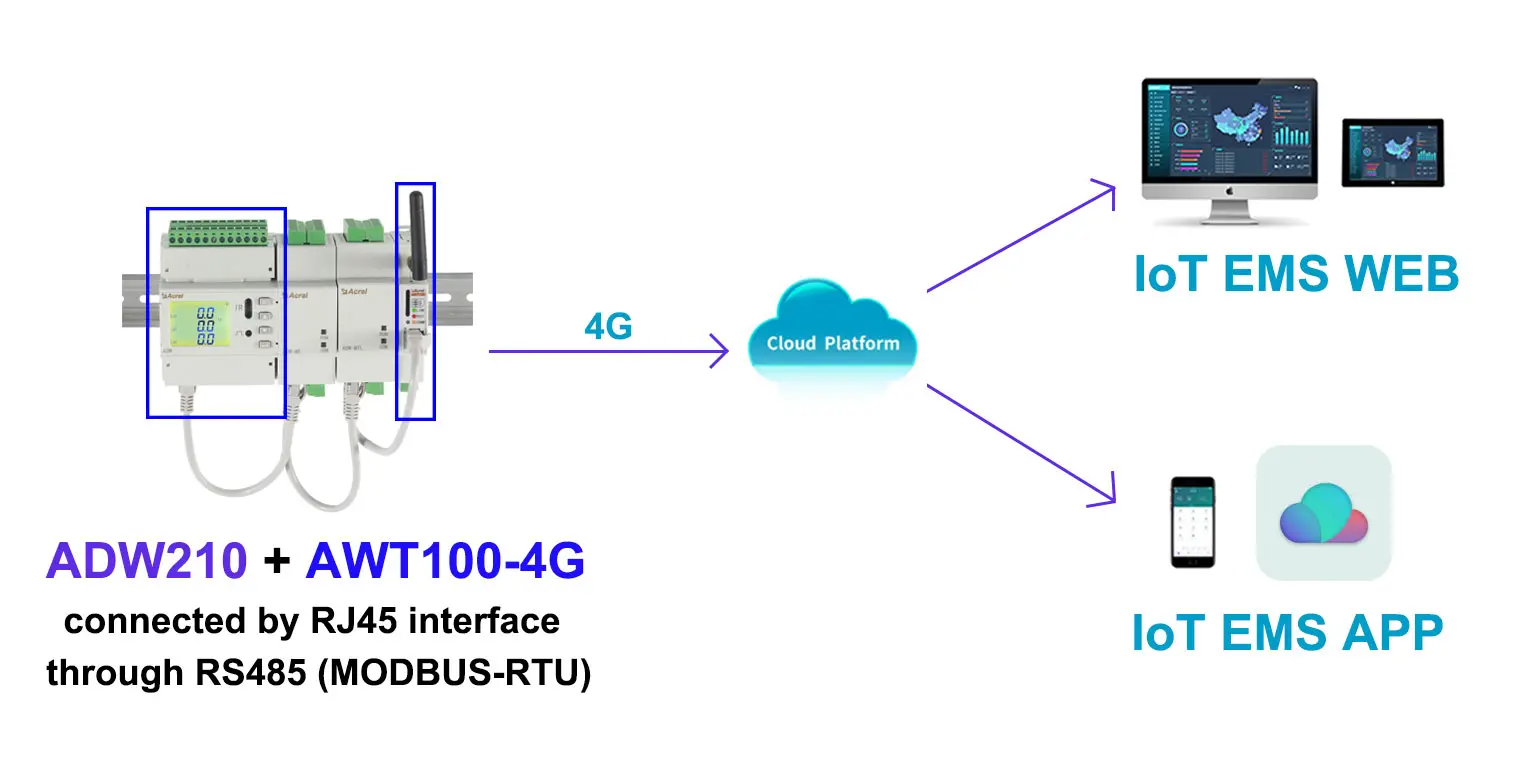

Fiação entre 1 corpo principal ADW210 e 1 módulo de comunicação AWT100

Fiação entre mais de 1 ADW210 Corpos Principais e 1 Módulo de Comunicação AWT100

3 fios de fiação fase

Fiação de 4 fios de 3 fases

Especificações do medidor trifásico da energia dos múltiplos circuitos ADW210

1. função

Função	Descrição
Energia Medição	KWh (positivo e negativo)
	Kvarh (positivo e negativo)
	A,B,C kWh positivo trifásico
Parâmetro elétrico	U, I, P, Q, S, PF, Hz
Harmônico	2-31ª tensão e harmônica de corrente
Comunicação	RS485 (MODBUS-RTU); taxa de transmissão 1200 ~ 38400
Programação chave	4 teclados para definir comunicação e parâmetros
Exibir	Visor LCD, 8 dígitos
LED Alarme	Sobretensão, sobrecorrente, fase de interrupção
Log de dados	Máximo exigiu kWh e o tempo que aconteceu.
SOE	Até 200 pcs, registro de status on-off de DO/DI
Saída de pulso	Saída de pulso do optoacoplador ativo com coletor aberto
Multi-taxa/tarifa	4 fusos horários e 12 períodos de tempo

2. Função Expandida do Módulo

Módulo expandido	Descrição

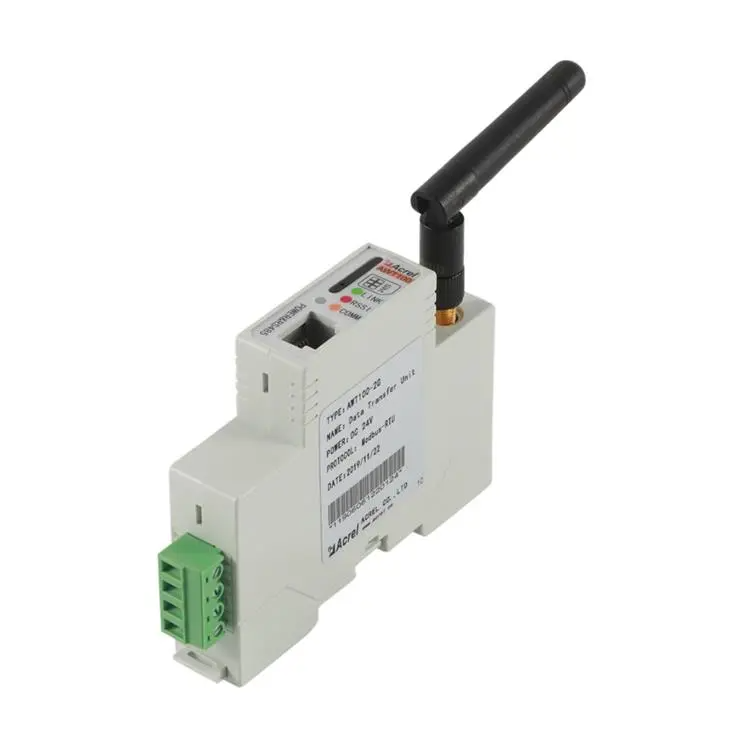

AWT100 Comunicação Módulo	4G (módulo geral global)
	2G
	LoRaWAN (868 MHz, 923MHz)
	LoRa (460 ~ 510 MHz)
	NB-IoT
-MK Swtich Módulo	12 × DI (entrada)	Entrada de contato seco com fonte de alimentação embutida
	4 × FAZER (saída)	Relé de saída de contato normalmente aberta; classificação AC 250V/3A ,DC 30V/3A
	Fonte de alimentação	DC 12V; consumo: ≤ 1W; interface RJ45
	Comunicação	Interface RJ45; MODBUS-RTU (comunicação com o corpo principal)
-MTC Temperatura & Corrente residual Medição Módulo	Medição de temperatura	-20 °C ~ + 100 °C
	Medição de corrente residual	10 ~ 3000 mA
	Precisão	Temperatura: ± 2 °C; Corrente residual: 1% (classe 1)
	Fonte de alimentação	DC 12V; consumo: ≤ 1W; interface RJ45
	Comunicação	Interface RJ45; MODBUS-RTU (comunicação com o corpo principal)

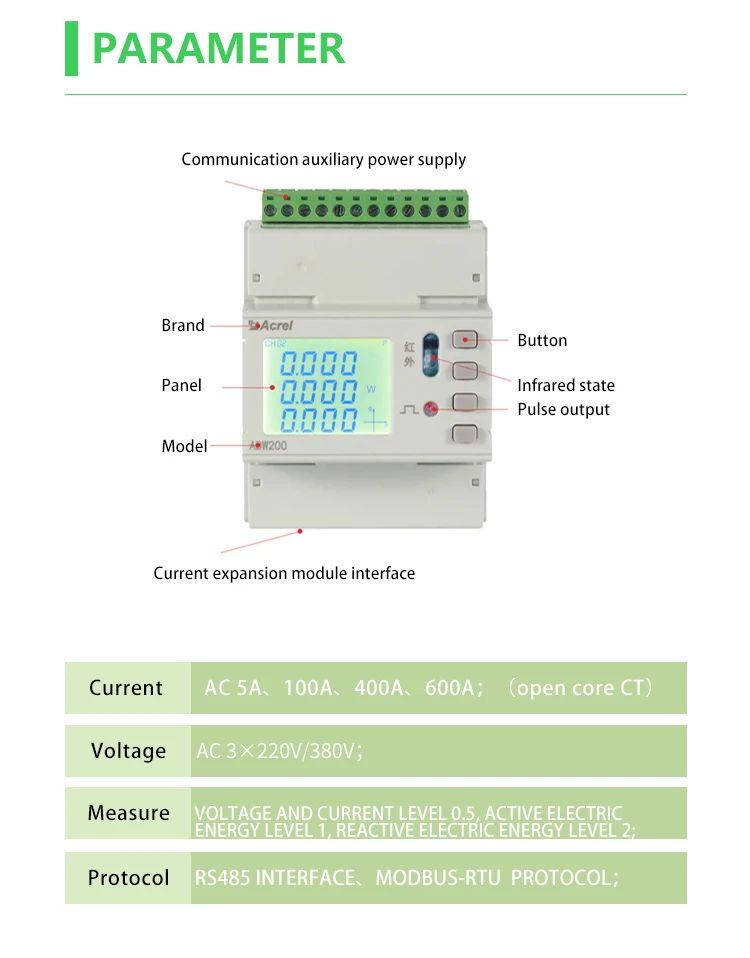

3. parâmetros técnicos (protótipo/corpo principal)

Parâmetros	Descrição
Entrada	Tensão	AC 3 × 220V/380V
		Sobrecarga: 1,2 vezes do valor avaliado (contínuo); 2 vezes da classificação Valor/1s
		Consumo de energia: ≤ 0.5VA
	Atual	AC 5A, 100A, 400A, 600A;(CT externo de tipo aberto)
		Sobrecarga: 1,2 vezes do valor nominal (contínuo); 10 vezes De valor nominal/1s
		Consumo de energia: ≤ 0.5VA
	Frequência	45 ~ 65Hz
Medição Precisão	Tensão & Corrente	Classe 0,5
	Poder ativo	Classe 1
	Poder reativo	Classe 2
	Frequência	0,05Hz
	2 ~ 31 ° harmônico	± 1%
Poder auxiliar	AC/DC 85 ~ 265V;consumption≤ 10VA;
EMC	Melhor que o grau 3
Segurança	Suportar tensão	> AC 2000V/1min
Segurança	Resistência de isolamento	> 100MΩ
Ambiente	Temperatura de trabalho	-20 °C ~ + 60 °C
	Temperatura de armazenamento	-40 °C ~ + 70 °C
	Umidade	≤ 95% (sem condensação)
	Altitude	≤ 2500m

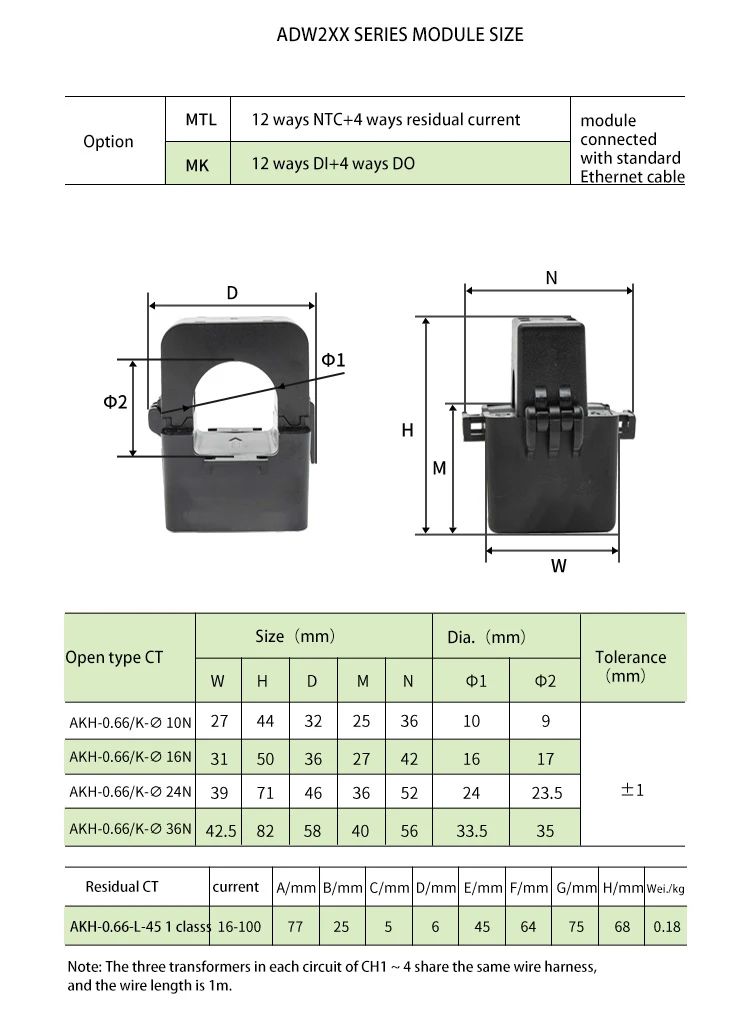

4. parâmetros técnicos (transformador atual emparelhado)

CT emparelhado	Corrente primária	Corrente secundária	Abertura (tamanho do buraco)	AcuraClasse Cy
AKH-0.66/K-φ 10N	5A	1.25mA	10mm	Classe 0,5
AKH-0.66/K-φ 16N	100A	20mA	16mm	Classe 0,5
AKH-0.66/K-φ 24N	400A	100mA	24mm	Classe 0,5
AKH-0.66/K-φ 36N	600A	100mA	36mm	Classe 0,5

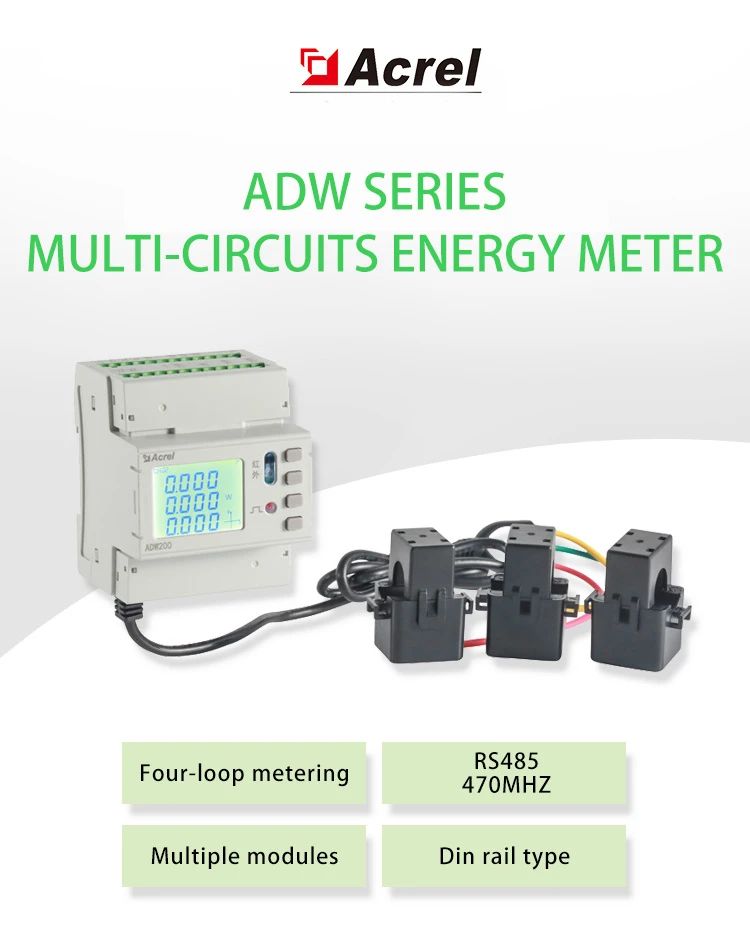

Detalhes do medidor de energia trifásico de múltiplos circuitos ADW210

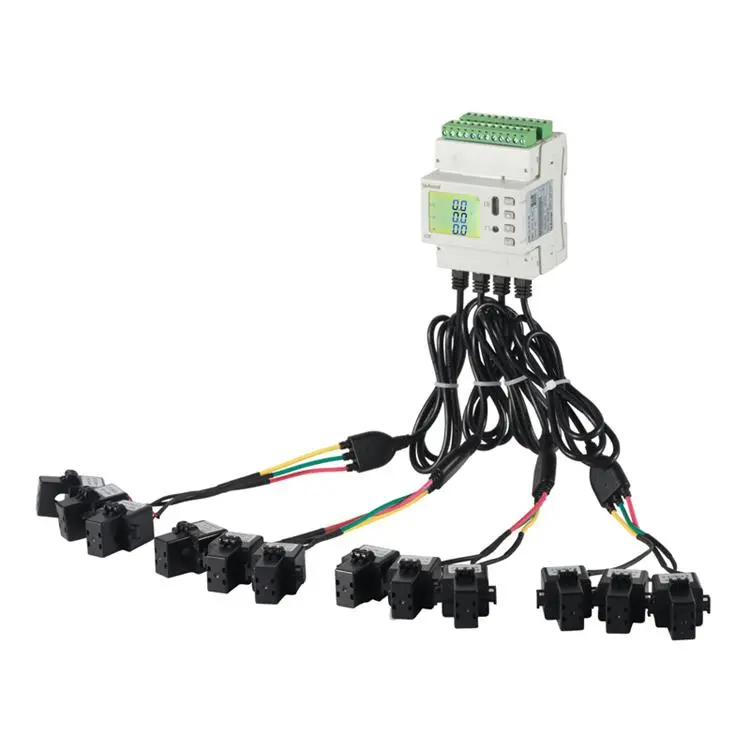

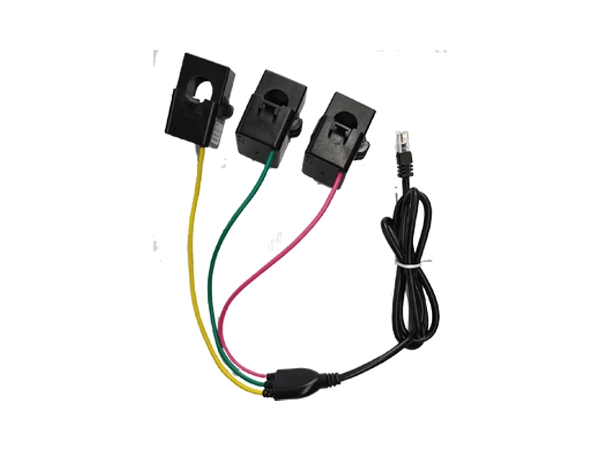

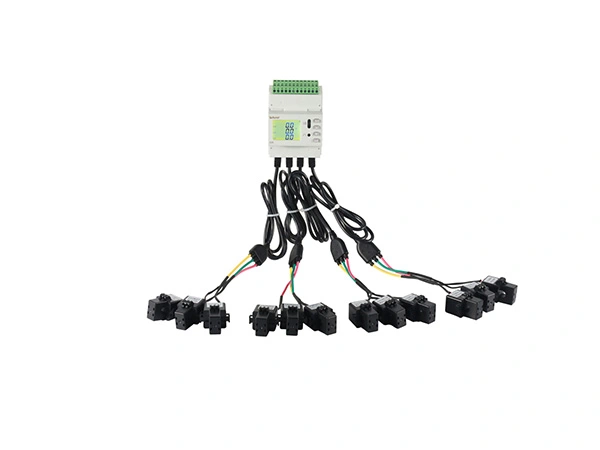

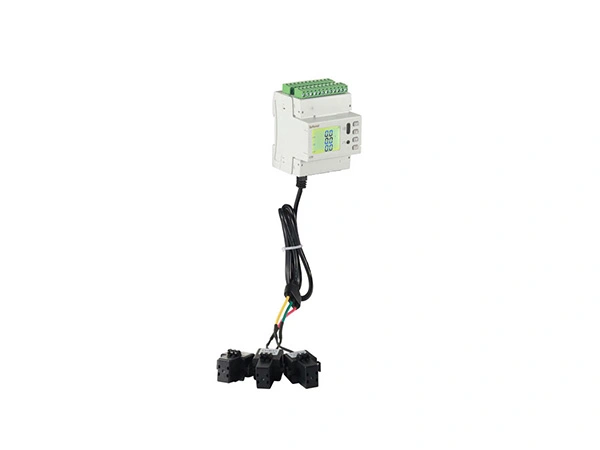

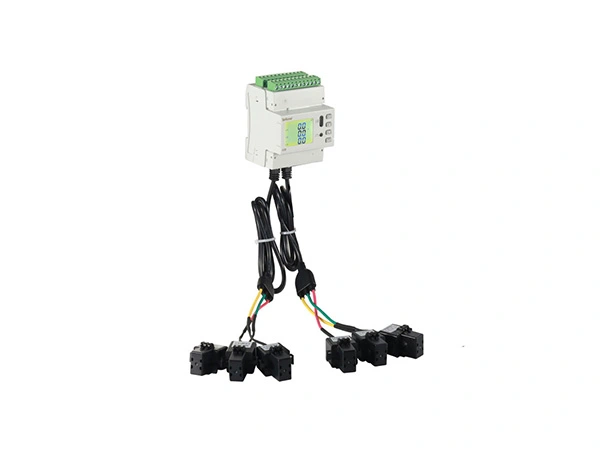

Monitoramento de Multi-circuitos ● Monitore até 4 × circuitos trifásicos no total ● CTs emparelhados com especificações de 5A/1.25mA; 100A/20mA; 400A/100mA ou 600A/100mA ● CTs externos conectam com ADW210 corpo principal through RJ12 Interface
Módulo de comunicação expandido --- AWT100 ● 4G (módulo geral global) ● WiFi ● LoRaWAN ● LoRa ● NB-IoT

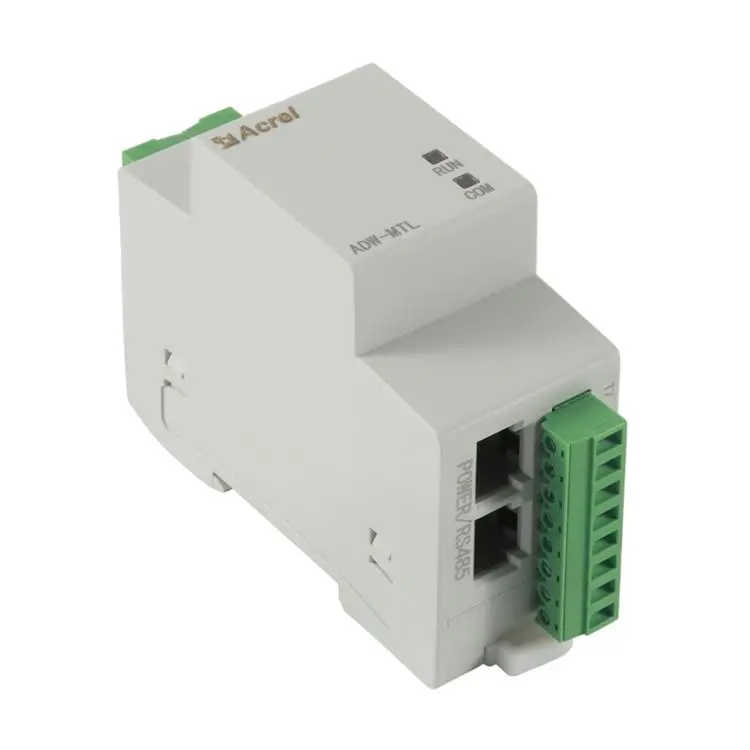

Temperatura do cabo & módulo de medição de corrente residual --- MTL ● Medição de temperatura:-20 °C ~ + 100 °C ● Medição de corrente residual: 10 ~ 3000 mA ● Precisão: Temperatura: ± 2 °C; Corrente residual: 1% (Classe 1)

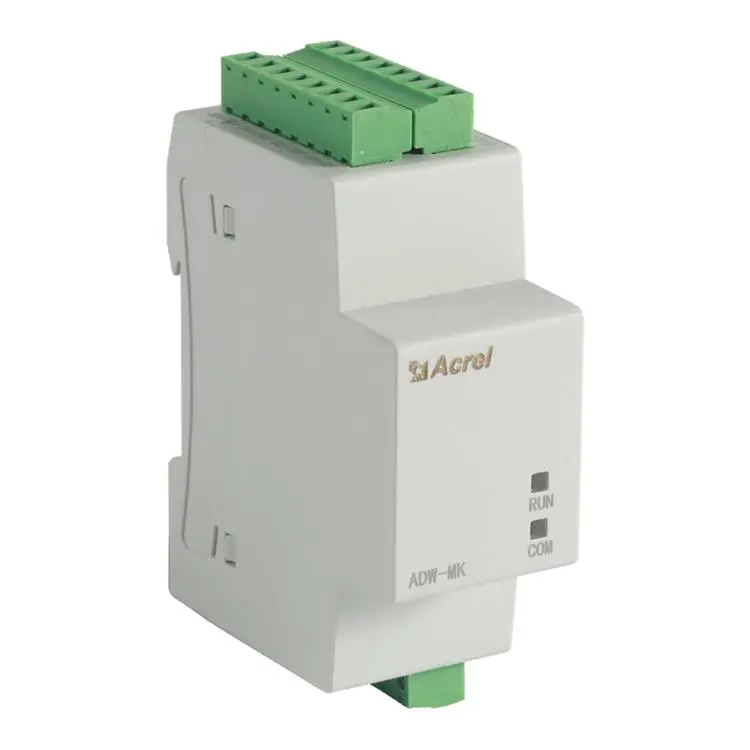

DO/DI Interruptor Módulo Função Extra --- MK ● 12 canal DI (Entrada Digital) ● 4 canal FAZER (Saída Digital)
