Medidor isolado médico AIM-M100

Drawings Specifications

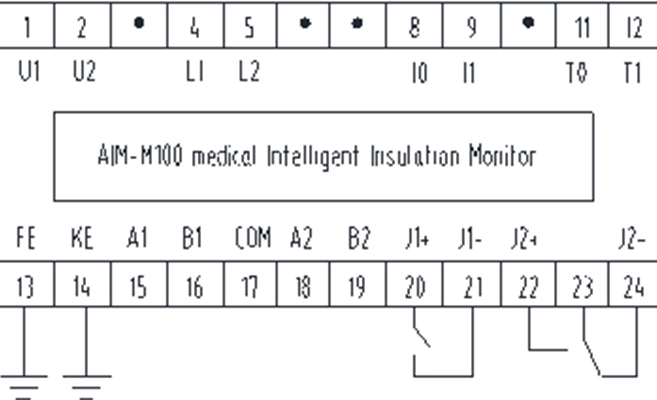

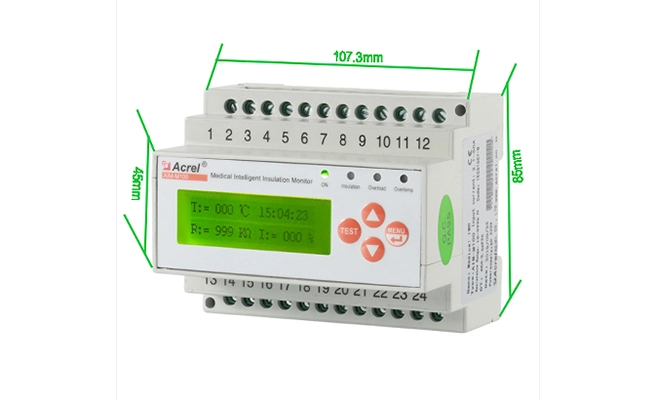

Desenhos do medidor isolado médico AIM-M100

Potência AUX	Tensão	AC220V ± 10%	Monitorização de temperatura	Resistor térmico	2 Pt100
Potência AUX	Consumo de energia	≤ 5VA		Faixa de medição	-50 ~ + 200 °C
Monitoramento de isolamento	Faixa de medição de resistência	10 ~ 999kΩ		Faixa de valor de alarme	0 ~ + 200 °C
	Valor de resposta	50 ~ 999kΩ	Alarme	Modo de saída	1 Relés
	Incerteza relativa	± 10%	Saída	Classificação de contato	AC 250V/3A
	Incerteza relativa	± 10%		Classificação de contato	DC 30V/3A
	Tempo de resposta	≤ 3s	Ambiente	Temperatura de funcionamento	-10 ~ + 55 °C
	Capacitância de vazamento do sistema admissível Ce	≤ 5uF		Temperatura de transporte	-25 ~ + 70 °C
	Tensão de medição Um	≤ 12V		Temperatura de armazenamento	-25 ~ + 70 °C
	Corrente de medição Im	≤ 50uA		Humidade relativa	5%-95%, sem condensação
	Impedância Zi	≥ 200kΩ		Altitude	≤ 2500m
	Resistência interna DC Ri	≥ 240kΩ	Grau IP		IP30
	Tensão DC estranha admissível Ufg	≤ DC280V	Tensão nominal de impulso/grau de poluição		4KV/Ⅲ
Monitoramento de corrente de carga	Valor de medição	2.1 ~ 50A	EMC		IEC 61326-2-4
	Valor de alarme	5 ~ 50A	Comunicação		RS485(Modbus-RTU)
	Precisão de medição	± 5%	Comunicação		RS485(Modbus-RTU)
