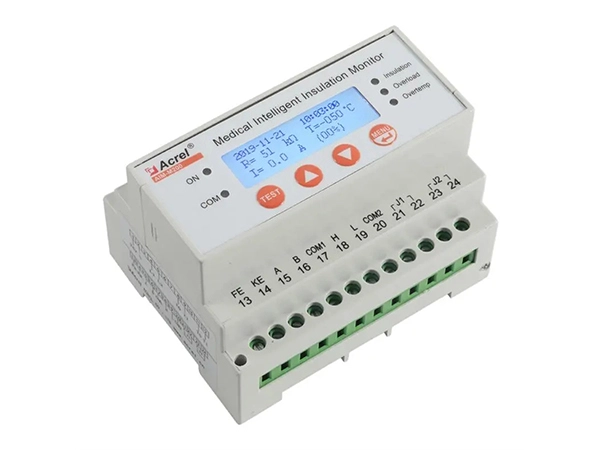

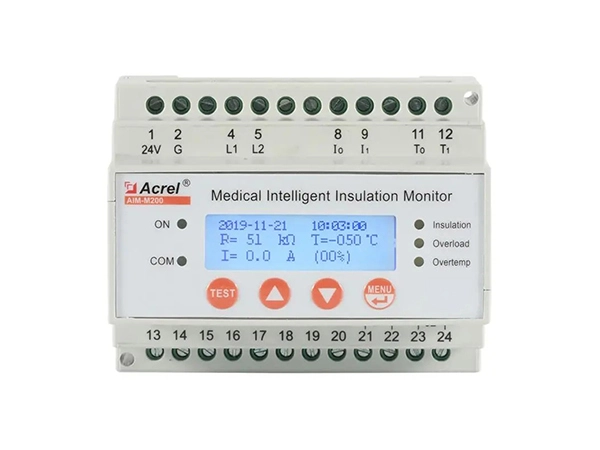

Monitor de isolamento inteligente médico AIM-M200

Name: Monitor de isolamento inteligente médico AIM-M200
Brand: Acrel Co.,Ltd.

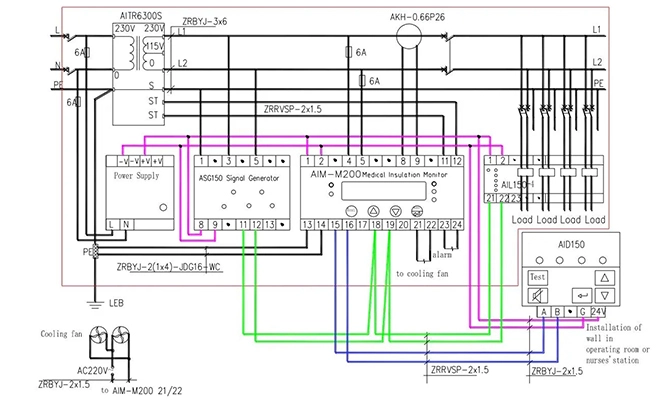

Features Drawings Specifications

Características do monitor de isolamento inteligente médico AIM-M200

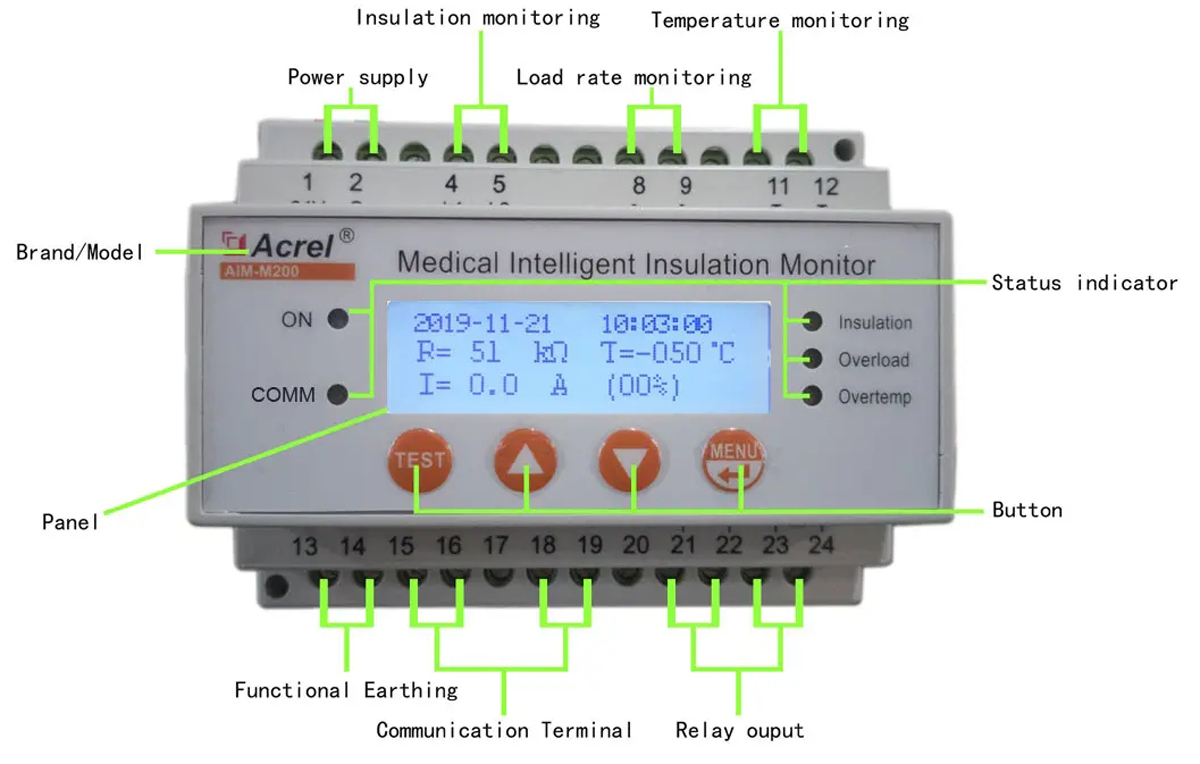

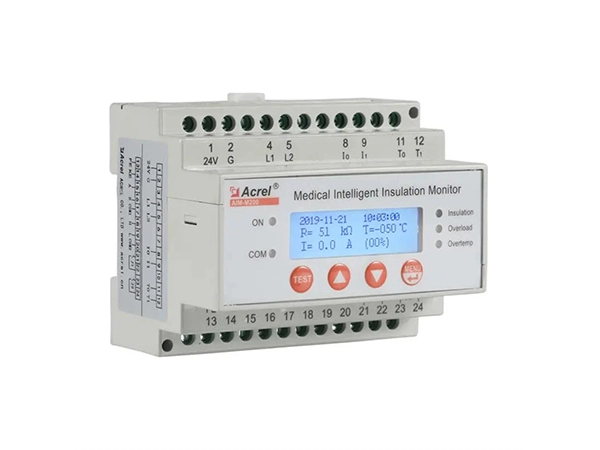

isolated power panels for healthcare facilities

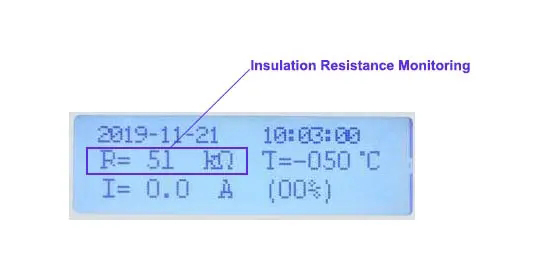

Monitoramento preciso da resistência de isolamento

● Faixa de medição de isolamento: 10 ~ 999Ω

● Tolerância relativa: 0 ~ ± 10%

● Método de exibição: valor & porcentagem de exibição

Accurate Insulation Resistance monitoring

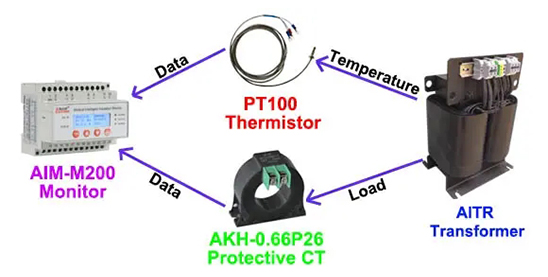

Monitoramento de carga e temperatura para transformador de isolamento

● Termistor: PT100

● Faixa de medição de temperatura: -50 °C ~ + 200

● Faixa de medição atual residual: 2.1 ~ 50A

● Precisão: 5%

Load&Temperature monitoring for Insulation Transformer

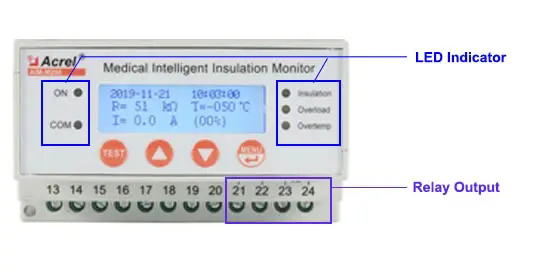

Alarme rápido com saída de relé e indicador de LED assim que a falha de isolamento e a desconexão dos dispositivos do sistema de TI acontecesse

● Tempo de resposta:<2s

● Indicador LED: falha de isolamento & sobrecarga & alarme de temperatura excessiva; status do dispositivo conectado (on-off)

● Saída de relé de alarme: saída de relé 2 (não programável)

Prompt Alarm with Relay Output and LED Indicator once Insulation Fault

HMI inteligente para parâmetros convenientes & configuração de alarme e autoteste

● Configuração de valor limite de alarme

● Configuração do tempo de resposta

● Auto-teste

Smart HMI for convenient Parameters&Alarm Setting and Self-test

Parâmetros/modelo		AIM-M10	AIM-M100	AIM-M200
Potência auxiliar	Tensão	AC220V(± 10%)		DC24V(± 25%)
	Frequência	50/60Hz		-
	Consumo de energia	<5VA	<8VA	<3VA
Monitoramento de isolamento	Faixa de medição de resistência de isolamento	10 ~ 999kΩ
	Precisão	0 ~ ± 10%
	Faixa de valor de alarme	50 ~ 999kΩ
	Tempo de resposta	<2s
	Tensão de medição	<12V
	Corrente de medição	<50uA
Monitoramento atual	Valor de medição	2.1 ~ 50A
	Faixa de valor de alarme	5 ~ 50A
	Precisão	5%
	Método de exibição	Valor de exibição	Porcentagem de exibição	Valor e porcentagem de exibição
Monitoramento de temperatura	Sensor	PT100
	Faixa de medição	-50 ~ + 200 °C
	Faixa de valor de alarme	0 ~ + 200 °C
Potência de saída	24VDC	2W	Nenhum
Saída de alarme	Saída	1 relé	2 relé (programável)	2 relé (não programável)
	Capacidade de contato	AC 250V/3A DC 30V/3A
Comunicações		1 RS485 , Modbus-RTU	2 RS485 , Modbus-RTU	1 RS485, Modbus-RTU
				1 PODE, protocolo personalizado
Ambiente	Temperatura de funcionamento	-10 ~ + 50 °C
	Temperatura de armazenamento	-20 ~ + 70 °C
	Humidade relativa	5%-95%, sem condensação
	Altitude	≤ 2500m
Tensão nominal de impulso/grau de poluição		4KV/3
EMC & EMR		IEC61326-2-4
