Transformador atual do núcleo rachado AKH-0.66/K para a barra de ônibus

Name: Transformador atual do núcleo rachado AKH-0.66/K para a barra de ônibus
Brand: Acrel Co.,Ltd.

Drawings Features Specifications

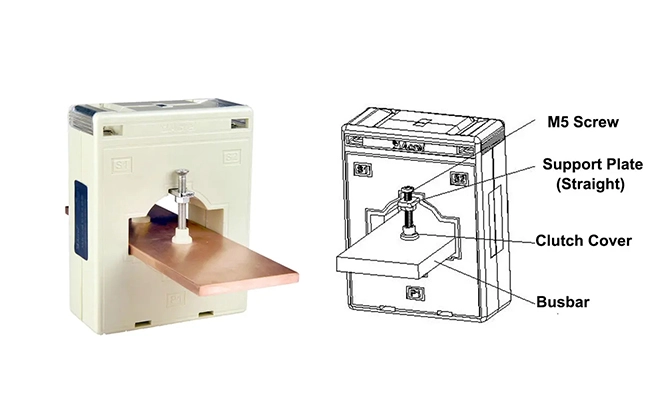

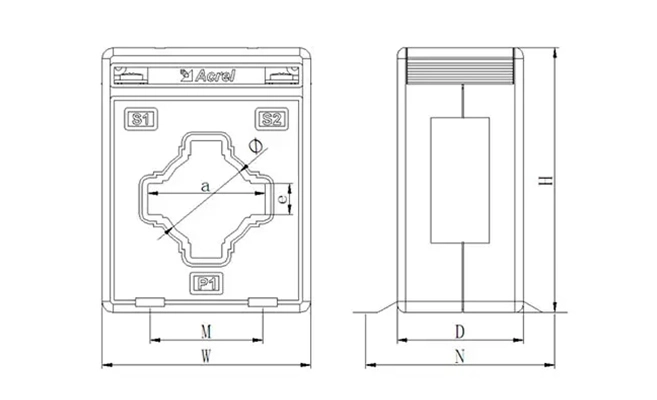

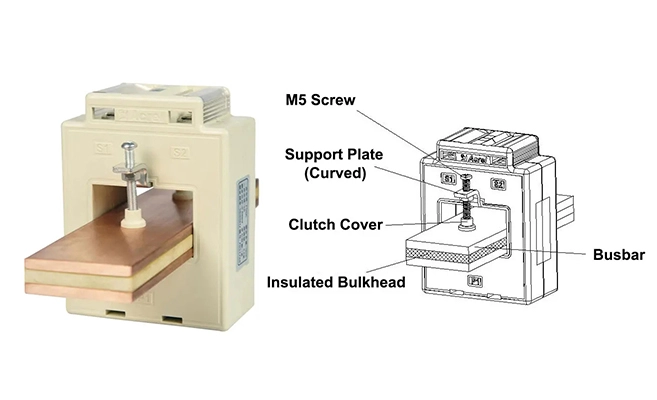

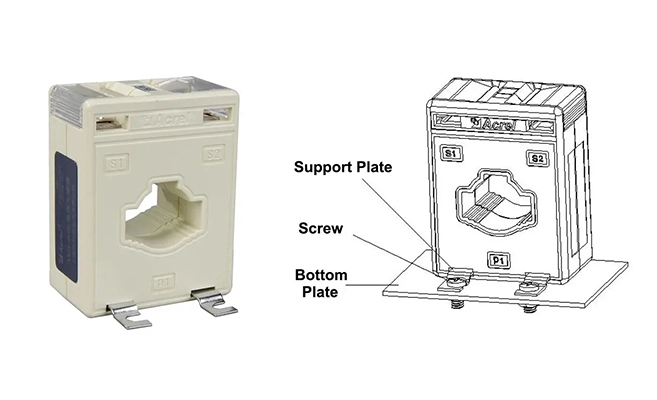

Desenhos do transformador atual do núcleo rachado de AKH-0.66/K para a barra de ônibus

AKH-0.66/1 Série Transformador de Corrente de Núcleo Sólido

● AKH-0.66/1 301

● AKH-0.66/I 401

● AKH-0.66/I 601

● AKH-0.66/I 801

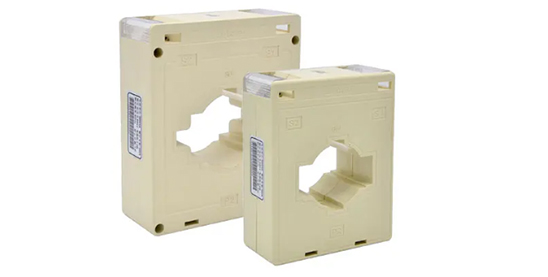

AKH-0.66/1 Series Solid Core Current Transformer

Técnico Geral Spec

● Medição: AC

● Corrente primária: 10 ~ 3000A AC

● Precisão: Classe 0.2/0.5/1.0

● Tensão nominal: 660V AC

● Frequência nominal: 50 ~ 60Hz

General Technical Spec

Ambiente de trabalho

● Temperatura: ~ 30 °C ~ + 70 °C

● Altitude: S3000m

● Umidade: S90 %

● Suportar: 3000V/1 min 50Hz

Working Environment

Nome do modelo	Relação atual (A) (Primário/Secundário)	Classe de precisão e carga nominal (VA)			Contagem de Loop do Cabo	Tamanho da perfuração (mm) /Peças de barramento
Nome do modelo	Relação atual (A) (Primário/Secundário)	Classe 0,2	Classe 0,5	Classe 1.0	Contagem de Loop do Cabo	Tamanho da perfuração (mm) /Peças de barramento
AKH-0.66/I 30I	15/5(1)			1.5	5	/
	20/5(1)			1.5	4
	25 ~ 30/5(1)			1.5	3
	40 ~ 60/5(1)			1.5	2
	75 ~ 100/5(1)			1.5	1	30x01/1
	100/5(1)		1.5		1
	150 ~ 200/5(1)		2.5		1
	250/5(1)		3,75		1
	300 ~ 450/5(1)		5		1
	500/5(1)		10		1
	600/5(1)		10		1
AKH-0.66/I 40I	10/5(1)			1.5	10	/
	15/5(1)			1.5	8
	20/5(1)			1.5	5
	25 ~ 30/5(1)			1.5	4
	40/5(1)			1.5	3
	50 ~ 75/5(1)			1.5	2
	100/5(1)			1.5	1	40x2010/1
	150/5(1)			2.5	1
	200/5(1)		2.5		1
	250/5(1)		3,75		1
	300 ~ 450/5(1)		5		1
	500 ~ 800/5(1)		10		1
	1000/5(1)	10			1
AKH-0.66/I 60I	150/5(1)			2.5	1	60x01/1 60x 6/1-2
	200/5(1)		2.5		1
	250/5(1)		3,75		1
	300 ~ 450/5(1)		5		1
	500 ~ 800/5(1)		10		1
	1000 ~ 1250/5(1)	10			1
	1500 ~ 2000/5(1)	20			1
	2500/5(1)	30			1
AKH-0.66/I 80I	150/5(1)			2.5	1	80x01/1
	200 ~ 250/5(1)		2.5		1
	300 ~ 450/5(1)		5		1
	500 ~ 800/5(1)		10		1
	1000/1250/5(1)	10			1
	1500 ~ 2000/5(1)	20			1
	2500 ~ 3000/5(1)	30			1
