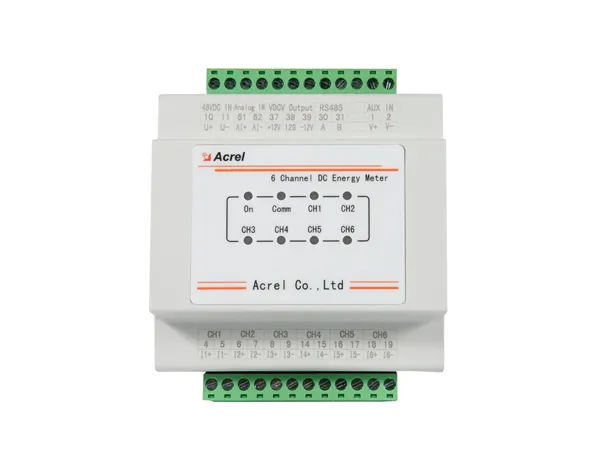

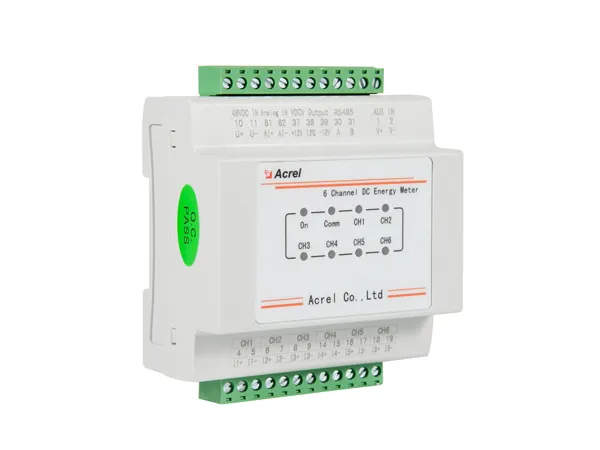

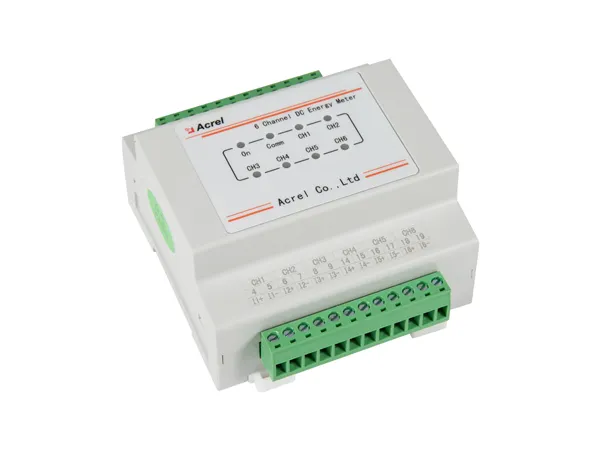

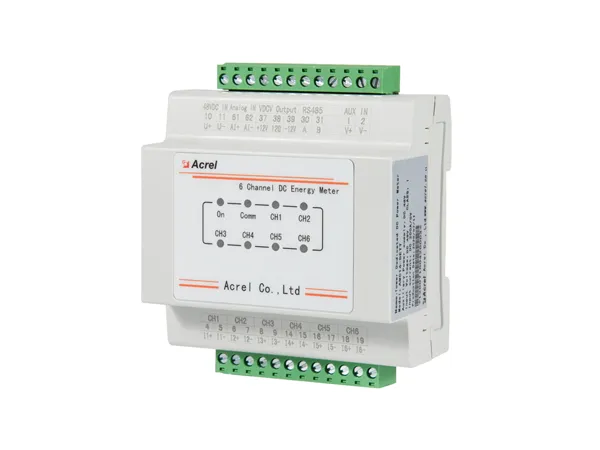

Medidor de energia de múltiplos circuitos da estação base do AMC16-DETT

Medidor de energia de múltiplos circuitos da estação base do AMC16-DETT

Medição: até 6 circuitos DC e 1 circuito AC utilitário extra
Medição: Monitore o tempo do sistema do dispositivo, tensão total, corrente total de saída, potência, energia, tensão de cada canal, corrente, energia, energia e etc
Precisão: 1% In≤ I≤ 10% Em erro ± 2,5%; I>10% Em erro ± 2%
Tensão nominal: -48Vdc [entrada de tensão DC de 1 canal]
Corrente nominal: 5Vdc [via -/5Vdc Sensor Hall]
Comunicação: RS485 (MODBUS-RTU)
Fonte de alimentação auxiliar: -40 ~-60Vdc
Power Out:+ 12V/100mA, -12V/50mA [fornecido para 6 sensor de salão emparelhado]

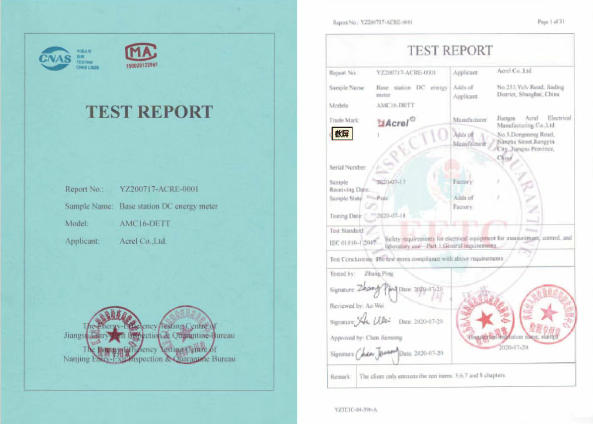

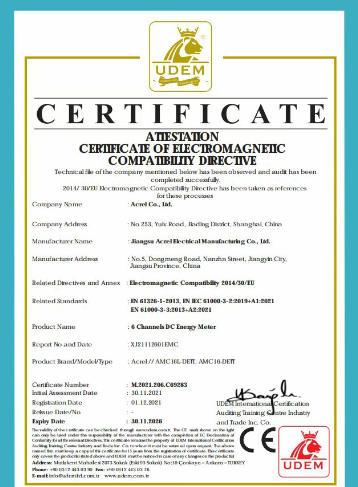

Padrão & certificado: CE

Entre em contato conosco

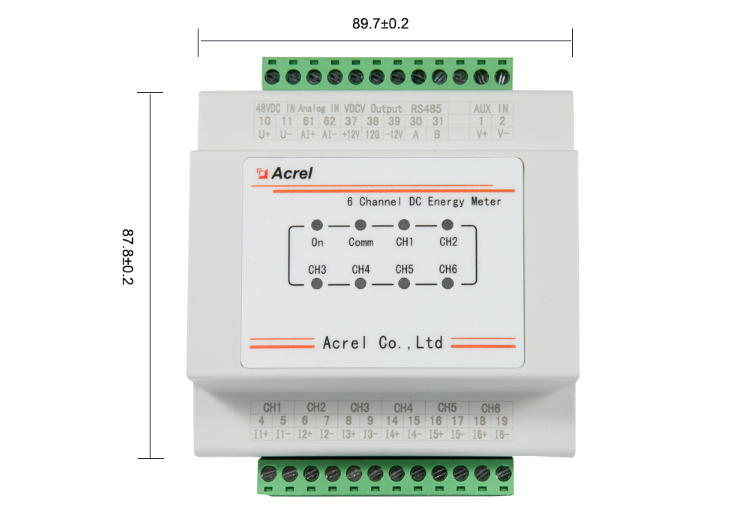

Features Specifications Drawings Wiring Download Certifications

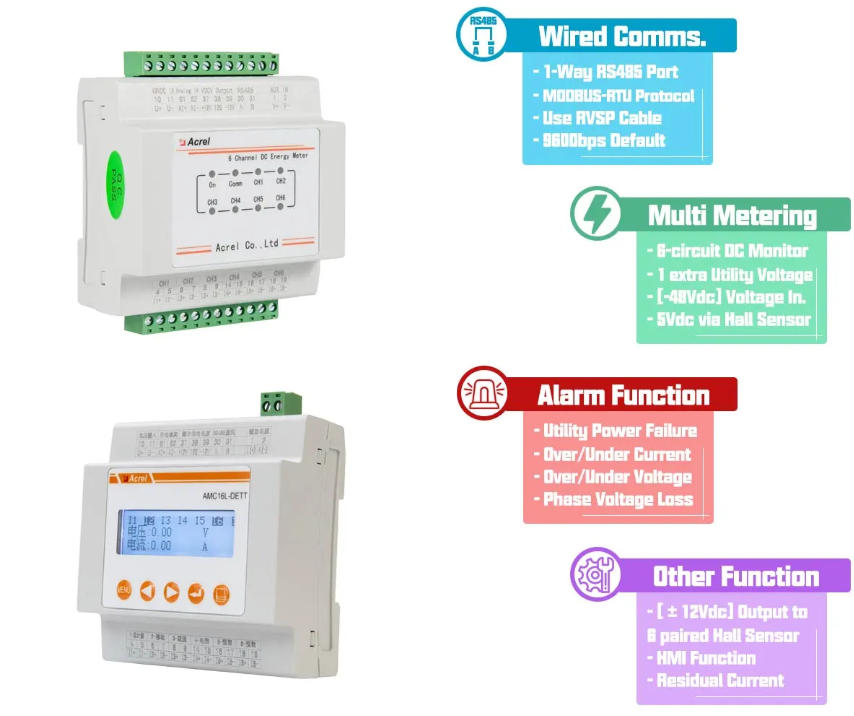

Características do medidor de energia de múltiplos circuitos da estação base de AMC16-DETT

Principais características

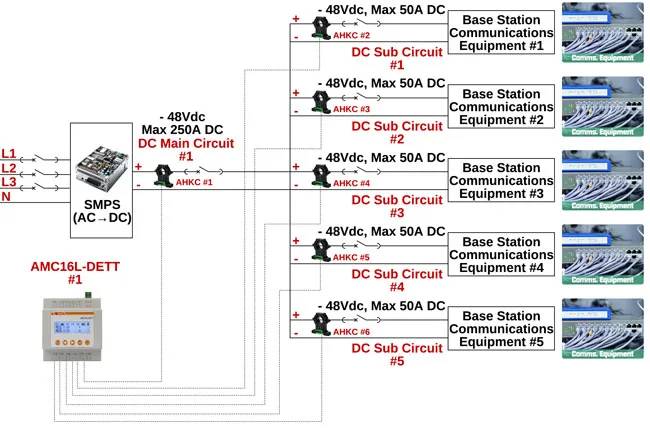

Multi-circuito de medição

Monitoramento de circuito DC de até 6 circuitos
Tensão nominal [DC]: -48Vdc
Corrente nominal [DC]: 5Vdc [via sensor hall]
1 monitoramento de tensão de utilidade extra [via -/5Vdc transdutor]

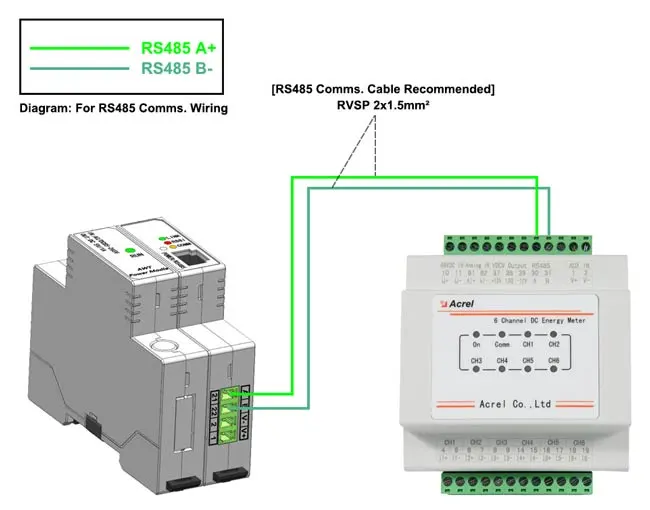

Comunicações com fio

1-way RS485 Interface
Protocolo MODBUS-RTU
Taxa de baud: 9600 padrão [opcional 1200, 2400, 4800]
Cabo de fiação recomendado: RVSP 2x1.5 Mm

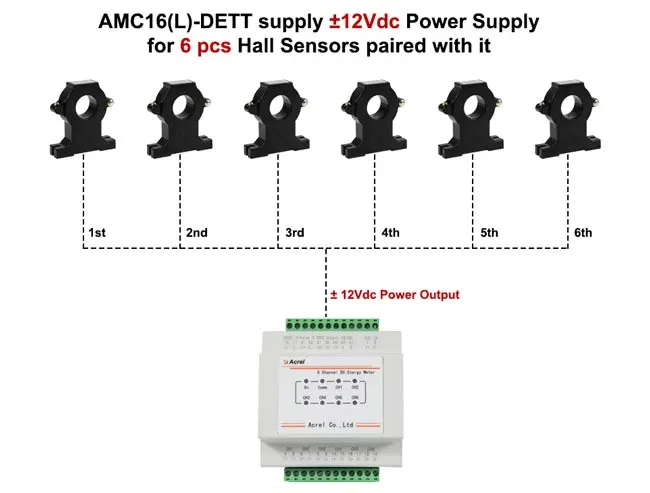

Potência de saída extra

Applicatrion: Saída de potência de ± 12Vdc para 6 sensores Hall emparelhados
Especificações de saída: 12V/100mA, -12V/50mA

Especificações do medidor de energia de múltiplos circuitos da estação base de AMC16-DETT

Parâmetro técnico		Índice
Entrada	DC tensão nominal	1 canal: -48VDC
	Corrente dc	6 canais de saída de sensores hall é de 5V, relação de corrente pode ser definida de acordo com a relação real
	Monitoramento de energia comercial	1 canal: 0-5VDC
	Capacidade de sobrecarga	Tensão: 1,2 vezes continuado, 2 vezes continuado 1s;
	Capacidade de sobrecarga	Atual: 1,2 vezes continuado, 10 vezes 1s continuado.
Precisão (sensores de salão de superposição)		1% In≤ I≤ 10% Em erro + 2,5%; 1>10% Em erro 2%
Resolução de medição		Precisão de saída de tensão 0,01 V; precisão de saída atual 0.01A;
Resolução de medição		Precisão de saída de potência 0.01kw; precisão de saída de energia 0.01kwh.
Função	Função básica	Monitore o tempo do sistema do dispositivo, tensão total, corrente total de saída, potência, energia, tensão de cada canal, corrente, energia, energia;,LED indicadordisplay; 485 comunicação.
	Função de medição	Iniciar corrente: sob a tensão nominal, quando o valor da corrente de carga do themeter não excede 1% da corrente máxima, o medidor começa.
	Função de medição	Corrente de derivação: quando não há corrente no circuito atual do medidor, e 85%-125% da tensão nominal é aplicada no circuito de tensão, a calculadora não deve ter mais de uma mudança digital.
	Função de alarme	Alarme de saída de tensão DC baixo, alarme de alta saída de tensão DC, um alarme powerdown, alarme de perda de tensão do módulo, alarme de erro de ramificação de medição, alarme de erro de programa interno, alarme de erro de relógio, alarme de falha de memória, alarme de falha de energia de entrada AC, alarme de falha de energia de entrada AC
	Função de temporização	Suporte o tempo de transmissão, pode tempo remoto para o medidor por meio de comunicação RS485.
	Comunicação	Único canal RS485,baudrate 9600bps, pode ser definido como 1200BPS,2400bps, 4800bps.
	Comunicação	Protocolo de comunicação: padrão ou custmized

	Fonte de alimentação do sensor Hall	Fonte de alimentação de saída: + 12V/100mA, -12V/50mA
	Precisão do relógio	≤ 0.5S/d(23C),≤ 1S/d(-20C-60 ° °C),
Fonte de alimentação auxiliar	Faixa de tensão	-40V ~-60VDC
Fonte de alimentação auxiliar	Consumo de energia	Device≤ 2W inteiro (sem saída de fonte de alimentação)
Armazenamento		Lt tem a função de armazenamento de dados históricos de energia e informações de alarme histórico, e a memória é de 2MB
Resistência de isolamento		≥ 40MQ
Ambiente	Temperatura	Trabalhando: -20 °,
	Umidade	≤ 98% sem condensação, sem lugar de gás corrosivo
	Altitude	≤ 4000m
Nível de proteção		IP20
Material chamaRetardante		Temperatura do fio de brilho terminal 960 ° C 10 ° C, temperatura do fio de brilho da concha 650 ° C e 15 °

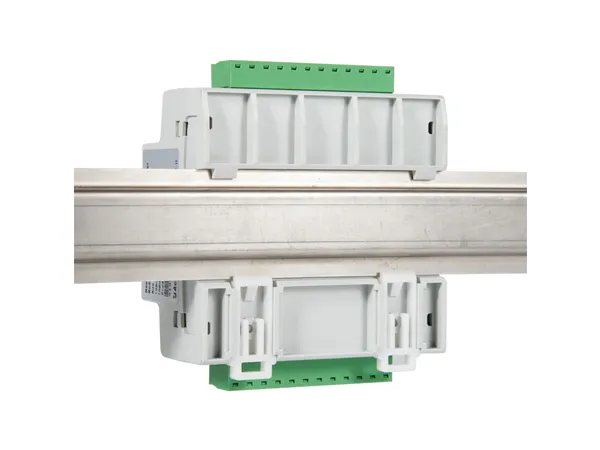

Instalação		Trilho din padrão de 35mm
Proteção relâmpago	Entrada de tensão (modo diferencial)	Valor de pico 5kA
Proteção relâmpago	Fonte de alimentação auxiliar (modo diferencial)	Valor de pico 5kA
