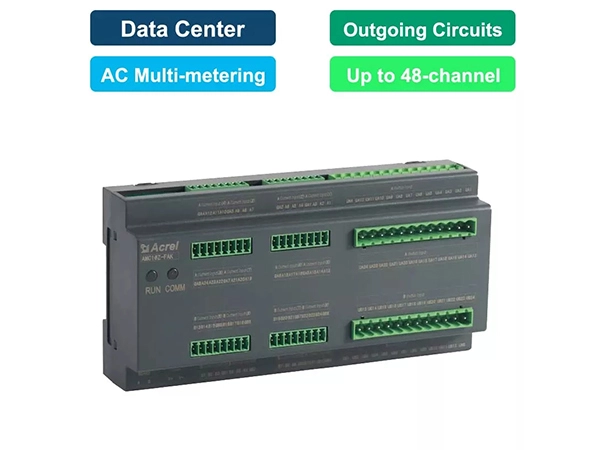

Dispositivo de monitoramento de distribuição de energia de precisão AC AMC16Z-FAK24

Monitoramento: circuitos de ramificação de saída AC Multi-medição (1 fase e 3 fases)
Medição: Tensão, corrente, frequência, potência ativa, potência reativa, fator de potência e etc
Qualidade do poder: 2 ° ~ 31 ° & Harmônico Total
Comunicaiton: RS485 (MODBUS-RTU)
Tensão nominal: 220 ~ 264Vac L-N
Corrente nominal: 50mA AC (via -/50mA CTs)
Padrão & Certificado: CE; IEC; LVD

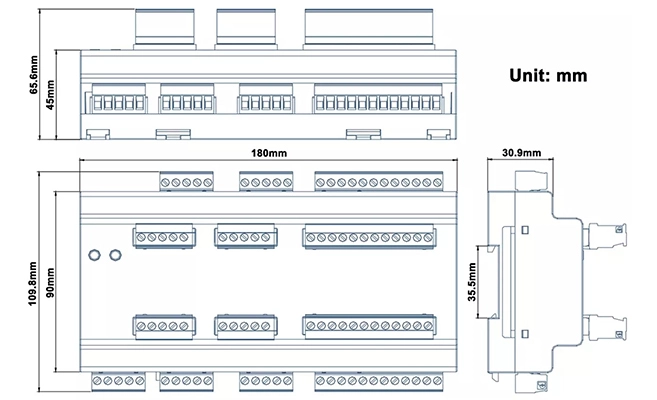

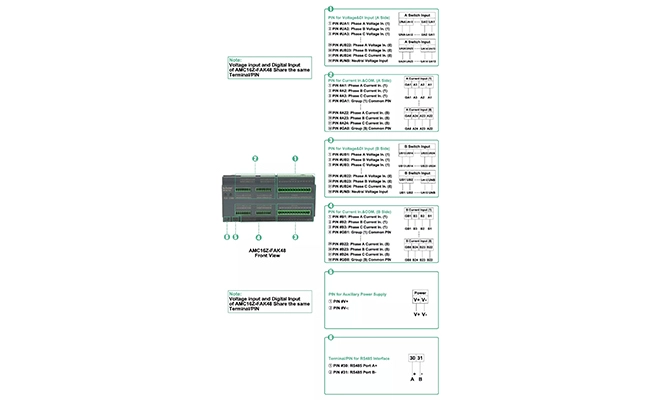

Features Specifications Drawings

Características do AMC16Z-FAK24 dispositivo de monitoramento de distribuição de energia de precisão AC

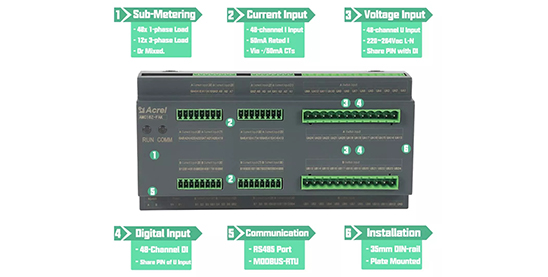

Features of AMC16Z-FAK24 AC Precision Power Distribution Monitoring Device

Monitoramento de circuitos de saída AC duplo

● Monitoramento de circuitos AC independente de lado duplo A B

● Monitoramento completo de parâmetros elétricos

● Circuitos de ramificação de saída Multi-medição

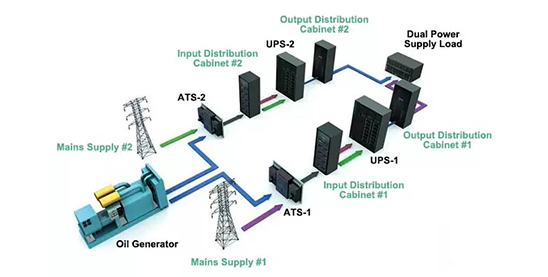

Dual AC Outgoing Circuits Monitoring

Múltiplos circuitos de ramo de medição

● Medição de 1 fase e 3 fases

● Max 36 circuitos 1-fase

● Max 12 circuitos 3-fase

● Misturado 8 circuitos trifásicos e 12 circuitos 1-fase, por exemplo

Multiple Branch Circuits Metering

Análise de qualidade de energia

● 2 ° ~ 31 ° Harmônico

● Harmônico total

Power Quality Analysis

Interruptor de Detecção de Status Ligado/Desligado

● Um lado duplo B

● 48-canal de DI (entrada digital)

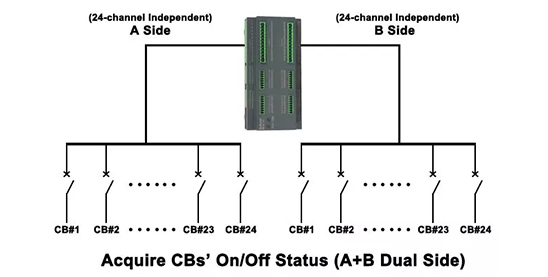

Switch On/Off Status Detection

1. Visão geral da função

Função	Descrição
Medição (Comum)	AC kWh, kVarh, potência ativa, potência reativa, corrente, tensão, fator de potência, potência apparant, frequência, tensão de aterramento zero, corrente de linha neutra
Medição (qualidade do poder)	Conteúdo harmônico total (THD), 2-31 harmônicos
Temp.& HumidityMonitoring	Faixa de monitoramento Tempeatrue: -40 °C ~ + 99 °C Faixa de monitoramento de umidade: 20% ~ 90%
Precisão	Tensão/corrente/potência ativa/nível de energia ativa 0,5, potência reativa/nível de energia reativa 1
Comunicação	Interface RS485 (protocolo MODBUS-RTU)
DI (Entrada Swtich)	48-channel DI (Entrada Digital); contato seco

2. Parâmetros principais

Parâmetro	Descrição & Valor
VoltageInput	Tensão nominal	3x220 ~ 264Vac L-N
VoltageInput	Frequência de referência	45 ~ 65Hz
CurrentInput	Corrente nominal	50mA AC (via -/50mA CTs)
PowerSupply	Fonte de	Fonte de alimentação por AMC16Z-ZA;DC 12-24V quando usado sozinho

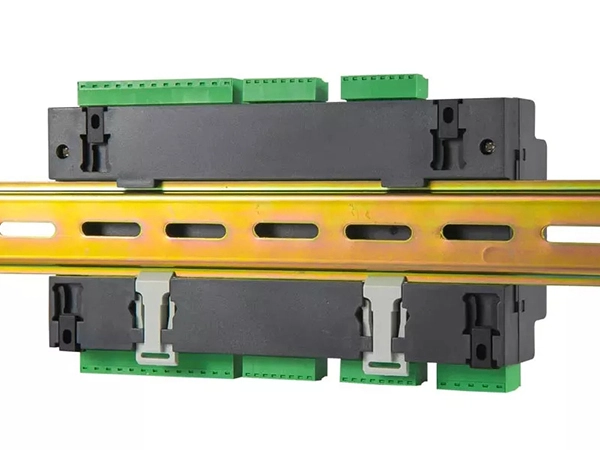

Instalação	Trilho DIN	Instalação de trilho DIN padrão de 35mm

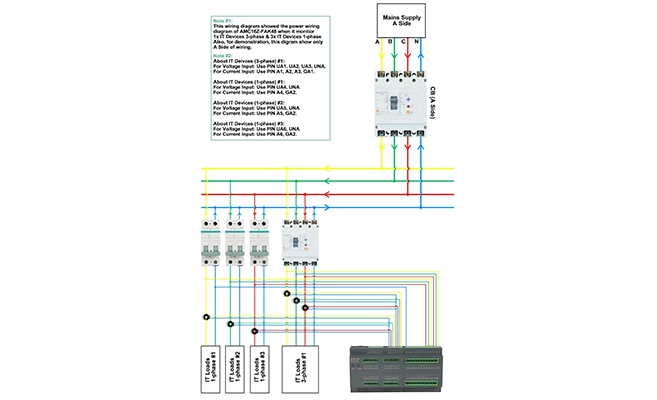

FaseFiação	1P2W & 3P4W	1-fase 2-wire & 3-phase 4-wire
Segurança	Isolamento	Todos os terminais e a resistência de isolamento entre as peças condutoras não inferior a 100MΩ
Segurança	Suportar tensão	Tensão de canal A e sinal de corrente // Tensão de canal B e sinal de corrente // outras portas atendem AC2kV 1min entre pares, a corrente de fuga deve ser inferior a 2mA, sem colapso ou fenômeno de flash over.

3. ambiente

Condição	Descrição & Valor
Temperatura	Temperatura de funcionamento: -20 °C ~ + 55 °C; Temperatura de armazenamento: -40 °C ~ + 70 °C
Umidade	≤ 95% RH, sem condensação, sem gás corrosivo
Altitude	≤ 2000m
