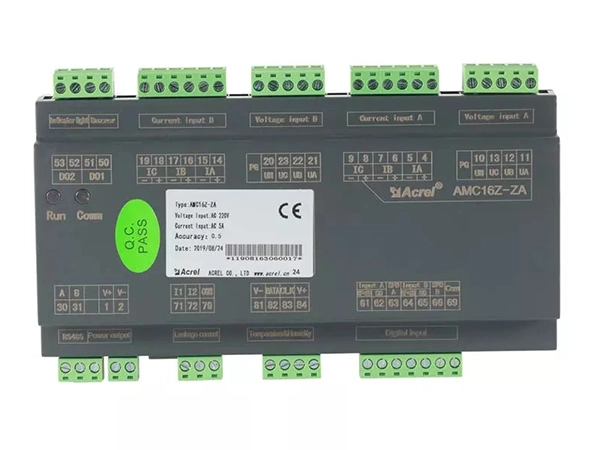

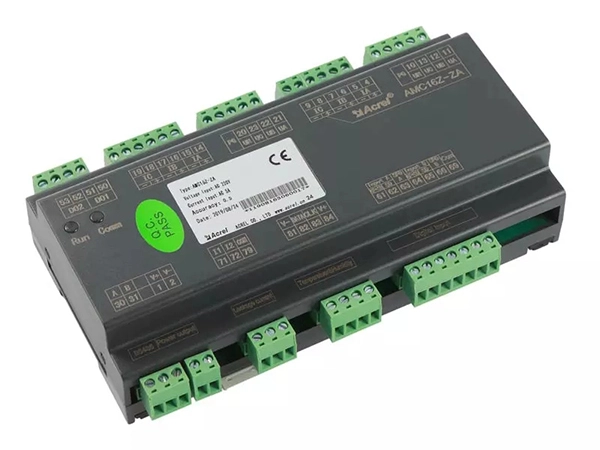

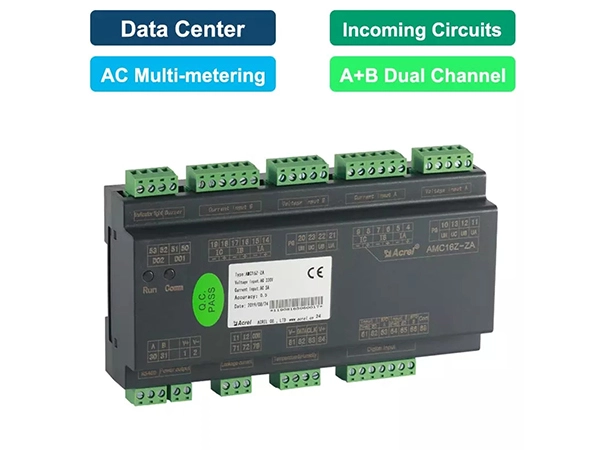

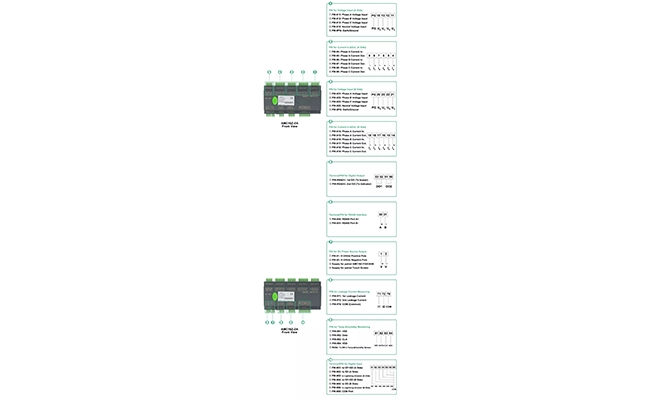

Dispositivo de monitoramento de distribuição de energia de precisão AC AMC16Z-ZA

Monitoramento: Circuitos de entrada AC independentes duplos trifásicos (para data center)
Medição: Tensão, corrente, frequência, potência ativa, potência reativa, fator de potência e etc
Qualidade do poder: 2 ° ~ 63 ° & Total Harmônico, Desequilíbrio de Corrente & Tensão e etc
Comunicaiton: RS485 (MODBUS-RTU)
Tensão nominal: 220 ~ 264Vac L-N
Corrente nominal: 1(6)A AC (via CTs)
Padrão & Certificado: CE; IEC; LVD

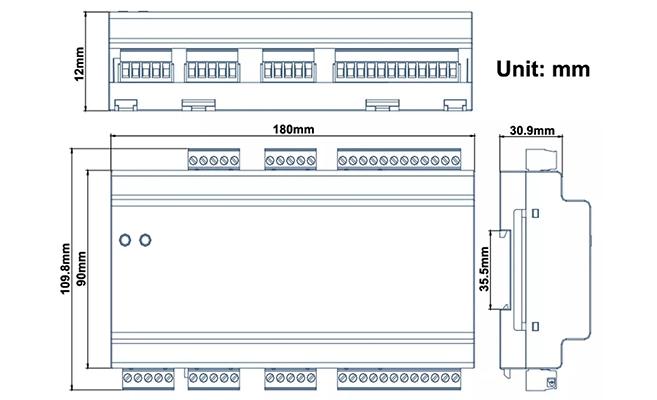

Features Specifications Drawings

Características do AMC16Z-ZA dispositivo de monitoramento de distribuição de energia de precisão AC

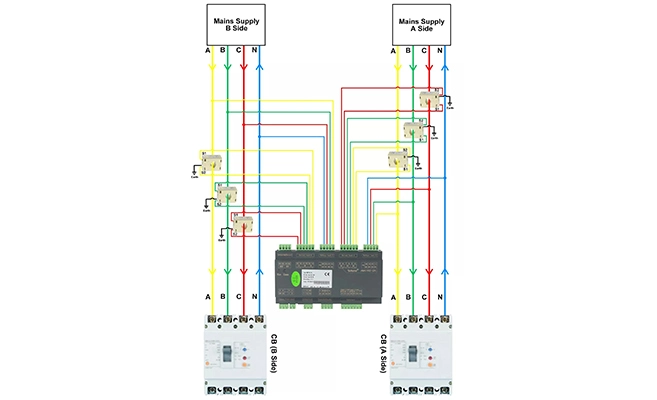

Monitoramento de circuitos de entrada AC duplo

● Monitoramento de circuitos AC A B duplo independente

● Monitoramento completo de parâmetros elétricos

● Análise de qualidade de energia

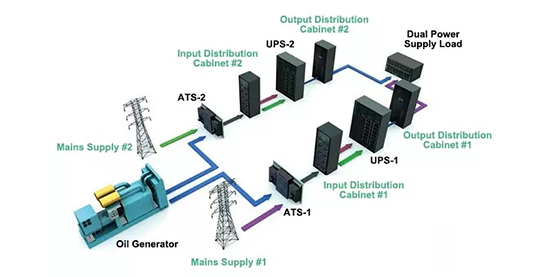

Dual AC Incoming Circuits Monitoring

Análise de qualidade de energia

● 2 ° ~ 63 ° e Harmônico total

● Grau de desequilíbrio de corrente e tensão

● Coeficiente K atual (KF)

● Fator de forma de onda de telefone (THFF)

● Coeficiente de Crista de Tensão (CF)

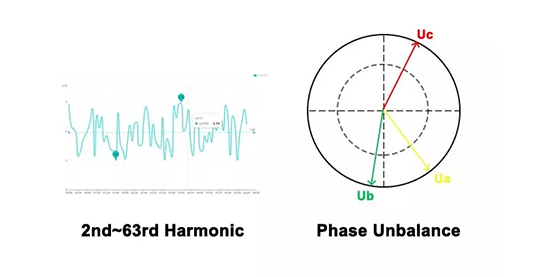

Power Quality Analysis

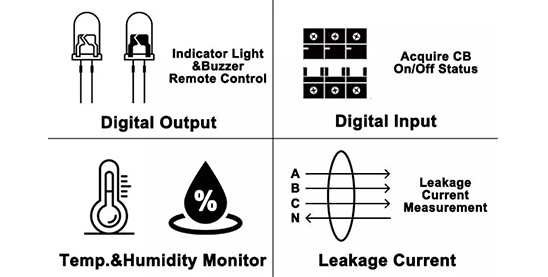

Função Extra Múltipla

● 6-channel DI (entrada digital)

● 2-channel DO (saída digital)

● Monitoramento de temperatura e umidade

● Monitoramento atual de vazamento

Multiple Extra Function

1. Visão geral da função

Função	Descrição
Medição (Comum)	KWh AC trifásico, kVarh, potência ativa, potência reativa, corrente, tensão, fator de potência, potência do aparelho, frequência, tensão de aterramento zero, corrente de linha neutra
Medição (qualidade do poder)	Conteúdo harmônico total (THD), harmônicos 2-63, grau de desequilíbrio de corrente e tensão, coeficiente K de corrente (KF), coeficiente de crista de tensão (CF), fator de forma de onda do telefone (THFF), tensão de pico, tensão e quantidade de sequência de corrente
Temp.& HumidityMonitoring	Faixa de monitoramento Tempeatrue: -40 °C ~ + 99 °C Faixa de monitoramento de umidade: 20% ~ 90%
Corrente de vazamento	Medição de corrente de vazamento de 2 canais
Precisão	Precisão de medição de parâmetros elétricos: Tensão/nível de corrente 0,2, potência ativa/nível de energia elétrica 0,5, potência reativa/nível de energia elétrica 1 Precisão de medição de temperatura: ± 1 °C; Precisão de medição de temperatura: ± 5%
Comunicação	Interface RS485 (protocolo MODBUS-RTU)
FAZER (Saída Swtich)	2 canais FAZER (Saída Digital); 3A 250VAC/3A 30VDC
DI (Entrada Swtich)	DI de 6 canais (entrada digital); contato seco

2. Parâmetros principais

Parâmetro	Descrição & Valor
VoltageInput	Tensão nominal	3x220 ~ 264Vac L-N
VoltageInput	Frequência de referência	45 ~ 65Hz
CurrentInput	Corrente nominal	3x1(6)A AC (via CTs)
PowerSupply	Fonte de	Entrada de tensão (entrada de sinal de tensão para medição e fonte de alimentação)

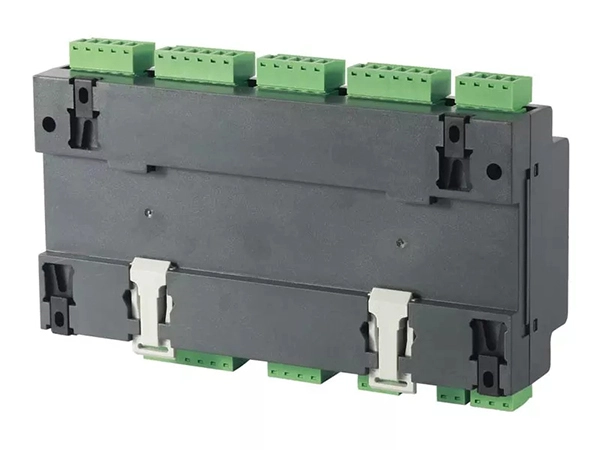

Instalação	Trilho DIN	Instalação de trilho DIN padrão de 35mm
FaseFiação	3P4W	3-Fásico 4 fios
Segurança	Isolamento	Todos os terminais e a resistência de isolamento entre as peças condutoras não inferior a 100MΩ
Segurança	Suportar tensão	A-way tensão e sinal de corrente, B-way tensão e sinal de corrente, interruptor de saída e outras portas devem atender AC2kV 1min em pares, a entrada do interruptor e outras portas devem atender ac0.5kv 1mim, corrente de fuga deve ser inferior a 2mA, nenhuma avaria ou flashover

3. ambiente

Condição	Descrição & Valor
Temperatura	Temperatura de funcionamento: -20 °C ~ + 55 °C; Temperatura de armazenamento: -40 °C ~ + 70 °C
Umidade	≤ 95% RH, sem condensação, sem gás corrosivo
Altitude	≤ 2000m
