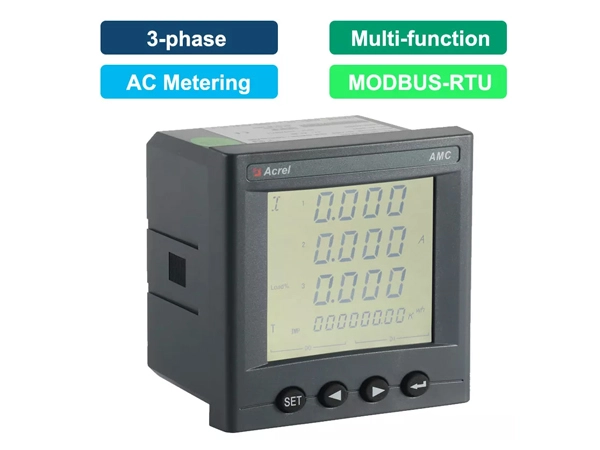

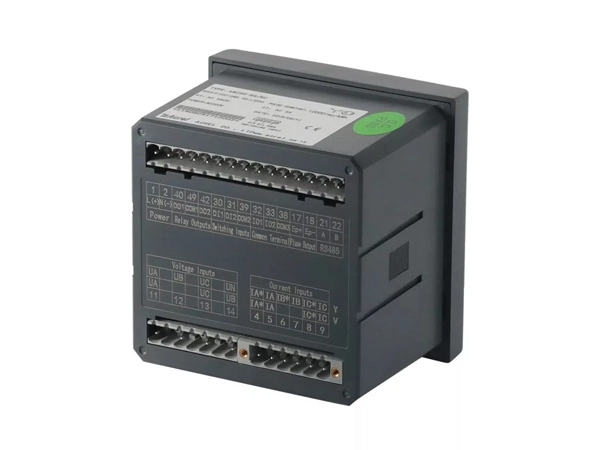

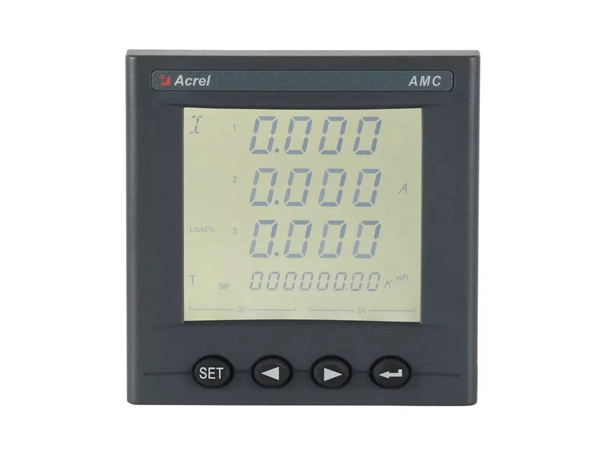

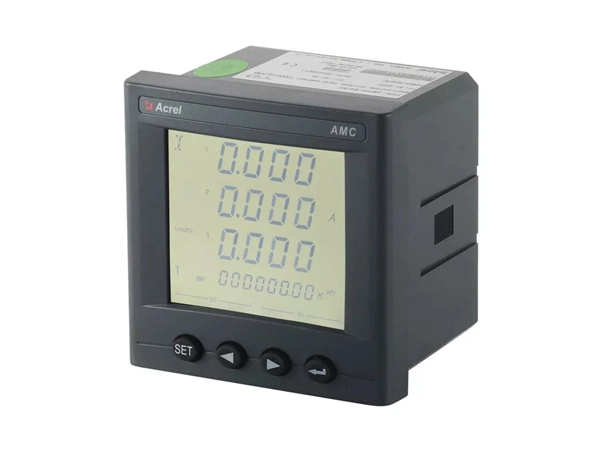

Medidor de energia trifásico multifunção AMC96L-E4

Name: Medidor de energia trifásico multifunção AMC96L-E4
Brand: Acrel Co.,Ltd.

● Medição: 3 fases AC kWh, kVarh, I, U, kW, kVar, Hz, cosφ e etc

● Precisão: 1% (kWh); 0,5% (Potência Ativa)

● Tensão nominal: L-L de 400V ou 660V AC (conexão direta); L-L de 100V AC (via PTs)

● Corrente nominal: 5A AC ou 1A AC (via CTs)

● Fonte de alimentação: 85 ~ 265V AC/DC; 24V ou 48V DC

● Comunicação: RS485 (MODBUS-RTU)

● SOE Fanciton: Evento e demanda e registro extremo

● Medição harmônica: 2 ~ 31 ° e harmônico total

● Saída analógica: 4 ~ 20mA DC ou 1 ~ 5V DC

● Função DI/DO: 2/4-channel DI & 2-channel DO

● Padrão & Certificado: Certificados CE

● L-L de 400V ou 660V AC

● Saída analógica

● Função DI/DO

Entre em contato conosco

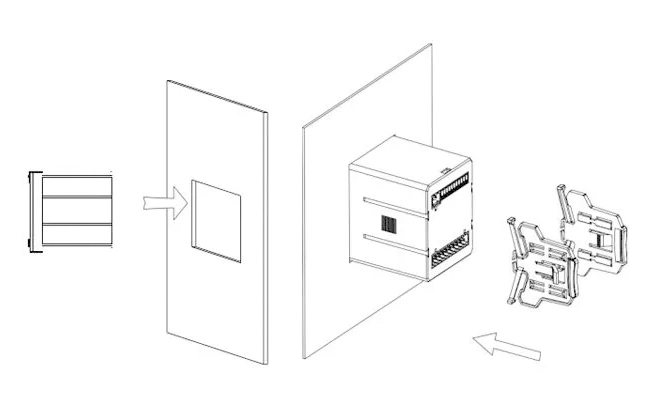

Specifications Drawings

Especificações do medidor de energia trifásico multifuncional AMC96L-E4

Visão geral da função	Função	Descrição & Valor
	Medição	KWh trifásico AC, kVarh, potência ativa, potência reativa, potência para frente e para reverso, corrente, tensão, sequência zero, corrente de sequência zero, ângulo de fase de tensão, tensão & desequilíbrio atual, fator de potência, harmônico, frequência
	Exibir	Visor LCD
	Comunicação (Opcional)	RS485, protocolo Modbus-RTU;(1 bit de início, 8 bits de dados, 1 bit de parada, sem paridade) Taxa de Baud 1200 ~ 38400 bps etc.
	Saída de alarme (opcional)	Relé passivo de 1 canal, capacidade de contato 3A/30VDC, 3A/250VAC, Usado para alta, baixa, alarme de desequilíbrio etc.
	Saída Analógica (Opcional)	1 ~ 5V DC ou 4 ~ 20mA DC
	DI/FAZER Comutação (Opcional)	DI (entrada digital): entrada digital de contato seco de 2 ou 4 canais com fonte de alimentação integrada FAZER (Saída digital): saída digital de 2 canais sem contato de retransmissão. Capacidade: 3A/30V DC, 3A/250V AC
Parâmetros principais	Parâmetro	Descrição & Valor
	Entrada	Tensão nominal	Entrada de tensão AC: L-L de 400V ou 660V AC (via conexão direta); L-L de 100V AC (via -/100V AC PTs)
		Corrente nominal	Entrada de corrente AC: 5A AC ou 1A AC (via -/5A AC ou-/1A AC CTs)
		Sobrecarga	Sobrecarga de entrada de corrente e tensão: 1,2 vezes o valor nominal (contínuo); 10 vezes o valor nominal/1 segundo
		Frequência	45 ~ 65Hz
		Consumo de energia	O consumo de energia de cada circuito de entrada de corrente & tensão é inferior a 0,5VA
	Precisão de medição	Tensão	0,20%
		Atual	0,20%
		Poder ativo	0,50%
		Poder reativo	1,00%
		KWh	0,50%
		KVarh	1,00%
		Frequência	± 0,05Hz
		Harmônico	± 1%
	Fonte de alimentação	Faixa de tensão	85-265V AC/DC; 24V ou 48V DC (± 20%)
		Consumo de energia	≤ 10VA
	Resistência de isolamento		≥ 100MΩ
	Tensão suportável de frequência de energia		Entre fonte de alimentação/saída de comutação/entrada de corrente/tensão de entrada e transmissão/comunicação/saída de pulso/entrada de comutação AC 2 kV 1 min; entre fonte de alimentação, comutação de saída, entrada de corrente tensão de entrada AC 2 kV 1 min; entre a transmissão, comunicação, saída de pulso, entrada de comutação AC 1kV 1 min;
Ambiente	Condição	Descrição & Valor
	Temperatura	Operação: -25 °C ~ + 65 °C; Armazenamento: -40 °C ~ + 80 °C
	Umidade	≤ 95% RH, sem condensação, sem gás corrosivo
	Altitude	≤ 2500m
