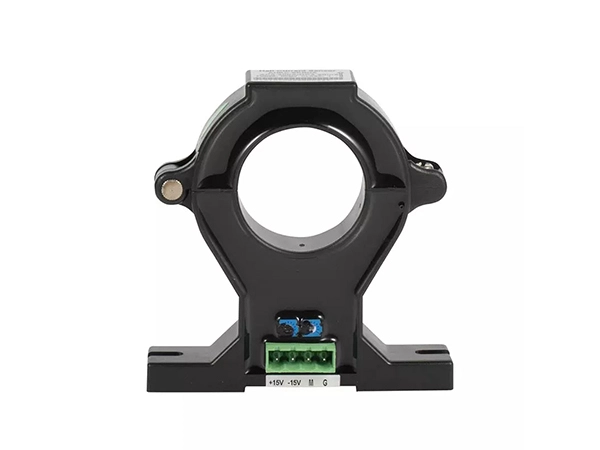

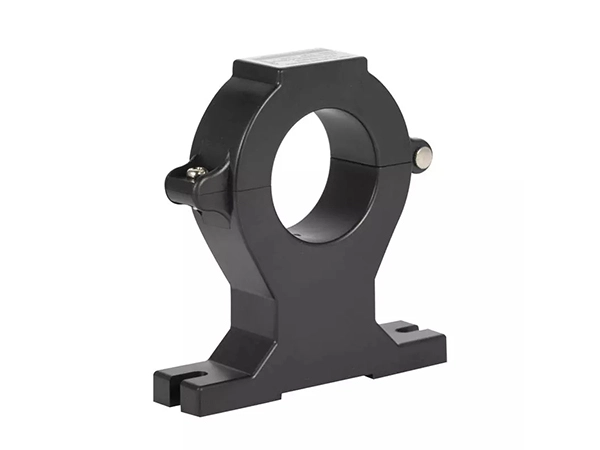

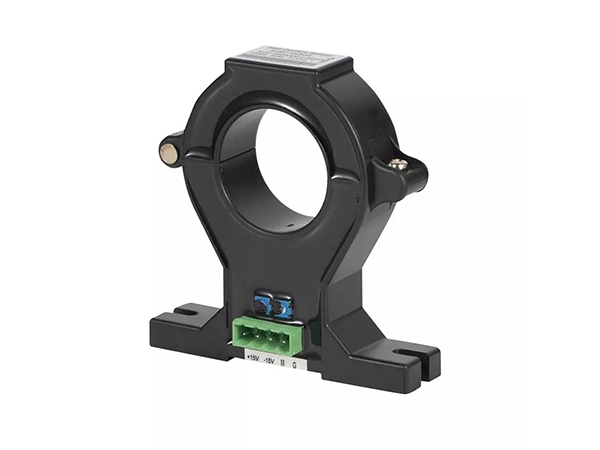

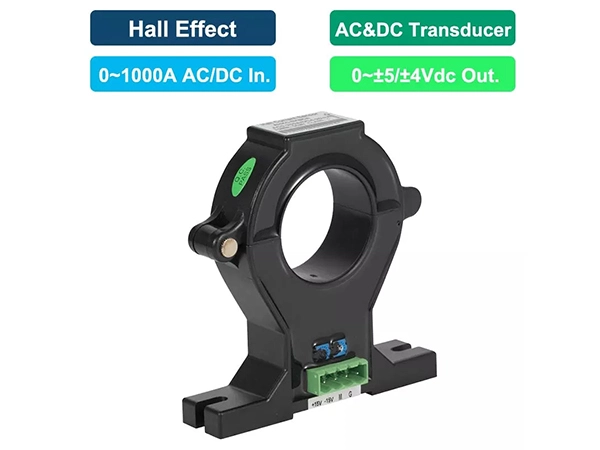

Sensor de corrente de efeito Hall de núcleo dividido AHKC-EKB

  • Entrada nominal: 0 ~ ± 1000A DC ou 0 ~ 1000A AC
  • Saída nominal: 0 ~ ± 5/± 4Vdc
  • Abertura: φ 40mm

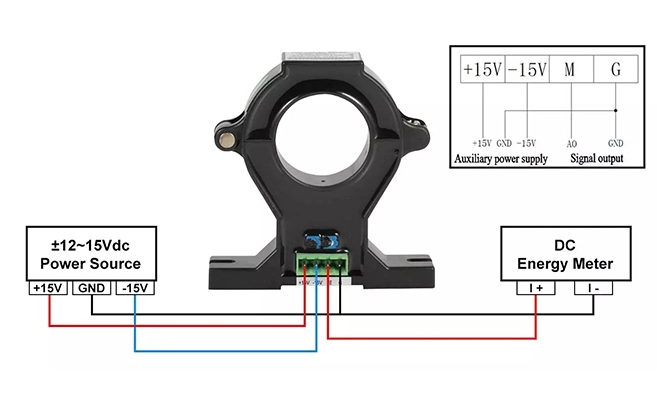

  • Fonte de alimentação: ± 12 ~ ± 15Vdc

  • Precisão: Classe 1.0

  • Tempo de resposta: ≤ 5us

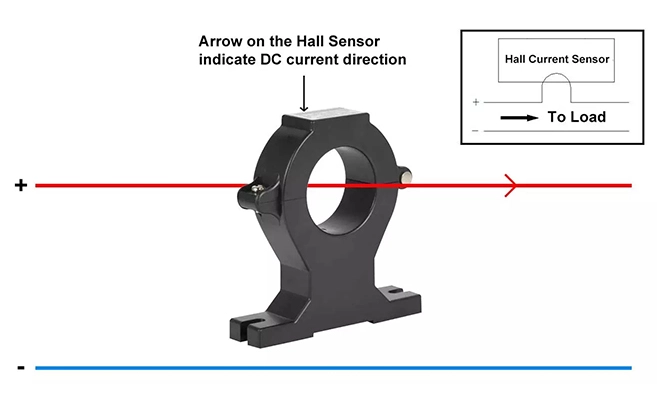

  • Instalação: Braçadeira no cabo de medição (Split-core) e parafuso fixo no painel

  • Padrão & Certificado: CE; IEC; LVD

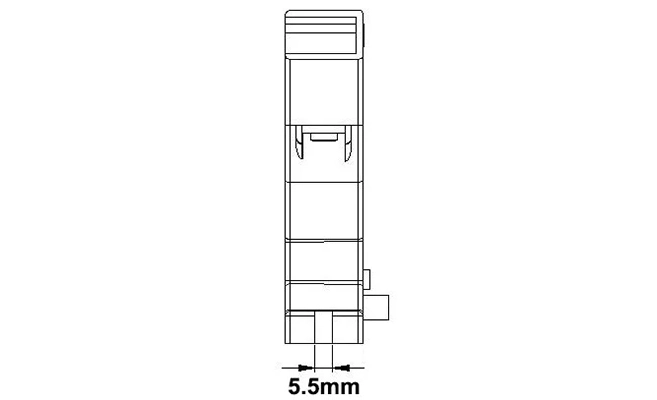

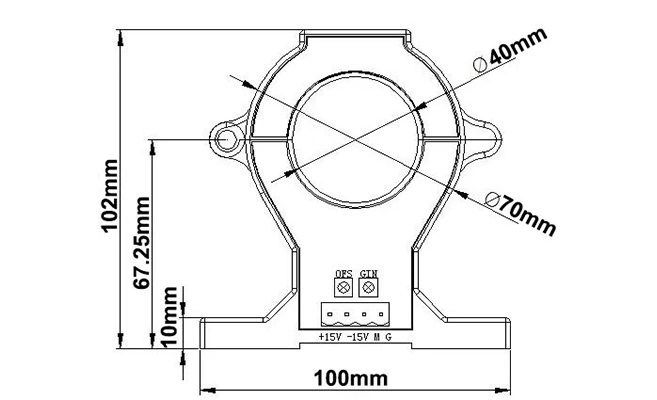

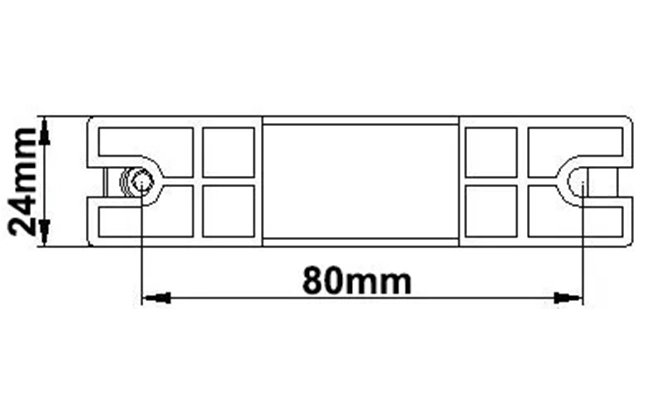

Desenhos de AHKC-EKB sensor de corrente de efeito Hall de núcleo dividido

Especificações do sensor atual de efeito Hall do núcleo rachado AHKC-EKB

1. Parâmetros principais

ParâmetroDescrição & Valor
Entrada nominal0 ~ ±(50-1000)A DC ou 0 ~(50 ~ 1000)A AC
Saída nominal± 5Vdc/± 4Vdc
PrecisãoClasse 1.0
Fonte de alimentação± 15Vdc (permitir ± 20% de flutuação %)
Consumo≤ 0,5 W
Tensão deslocada zero± 20mV
Drift de tensão offset≤ ± 1.0mV/°C
Linearidade≤ 0,2% FS
Tempo de resposta≤ 5us
Largura de banda0 ~ 20kHz
Isolamento Tensão3.5kV/50Hz/1min


2. ambiente

CondiçãoDescrição & Valor
Temperatura

Temperatura de funcionamento: -40 °C ~ + 85 °C; Temperatura de armazenamento: -40 °C ~ + 85 °C

Umidade

≤ 95% RH, sem condensação, sem gás corrosivo

Altitude≤ 2000m
