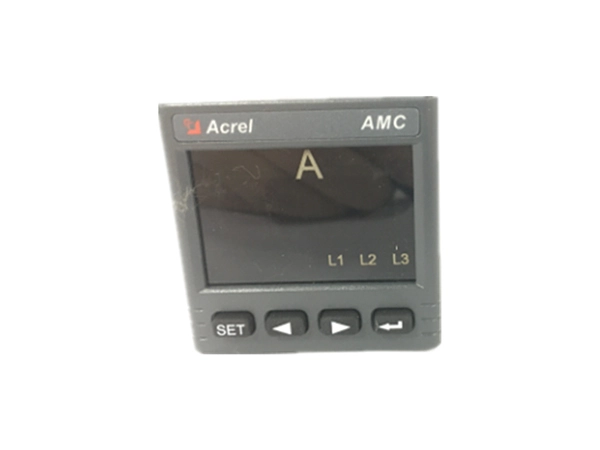

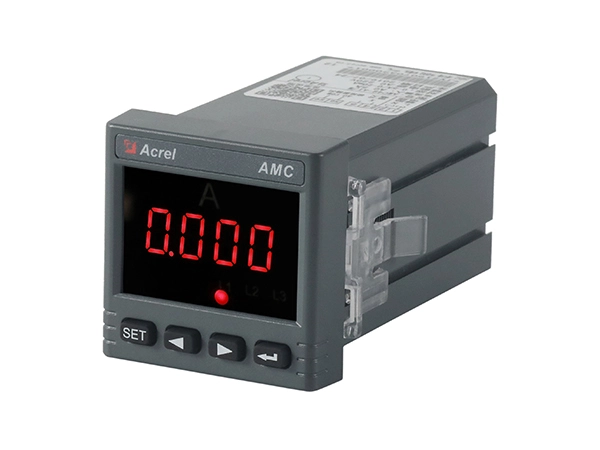

Analisador de amperímetro trifásico AMC48L-AI3

Medição atual
Display de cristal líquido LED
Amperímetro trifásico
Entrada: 1A ou 5A

Entre em contato conosco

Features Specifications Drawings

Características do analisador de amperímetro trifásico AMC48L-AI3

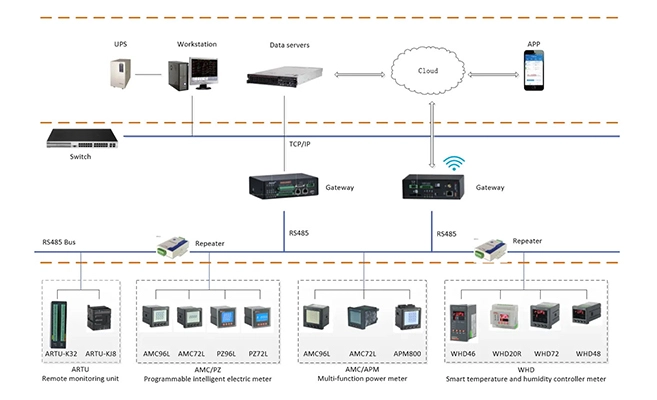

Comunicação

RS485(Modbus-RTU)

Exibir

Visor LCD, conjunto de potência multiplicadora

U & I nominal

AC atual: AC1A, 5A

Precisão

Energia ativa: Classe 0,5

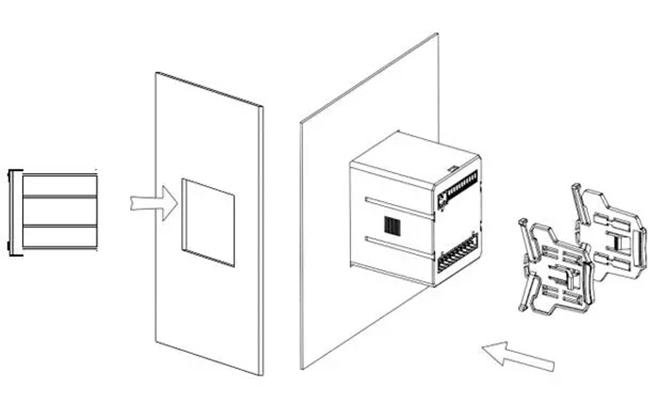

Instalação

Painel montado

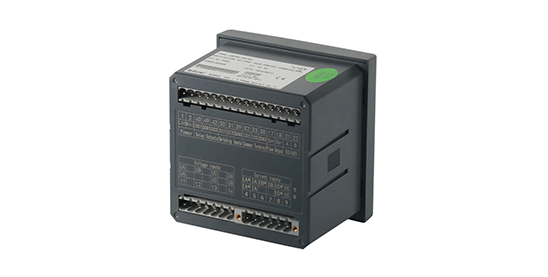

ac power monitor

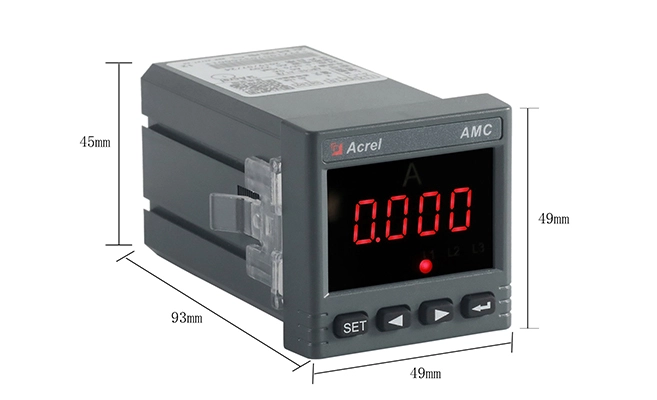

Dimensão (L * W * H)

Tamanho do painel (L × W): 48*48mm

Recorte (L × W): 45*45mm

Profundidade (H): 93mm

Consumo

Atual: Consumo de energia <0.5VA;

Fonte de alimentação auxiliar: consumption≤ 5VA

Fonte de alimentação auxiliar

AC 220V

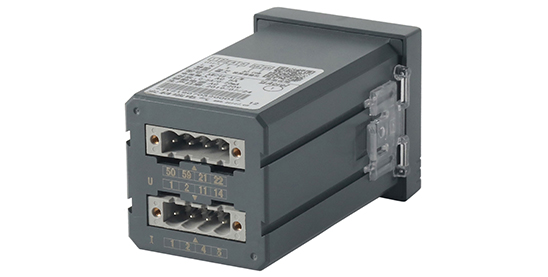

ac line voltage monitor

Especificações do analisador trifásico AMC48L-AI3 do amperímetro

Parâmetro técnico		Valor
Entrada	Valor nominal	Três phaseAC 100V,400V,660V(UL-L, apenas 72/ 96) AC atual: AC1A,5A;

	Sobrecarga	Tensão: 1,2 vezes o valor nominal (contínuo); 2 vezes o valor nominal/1 segundo Atual: 1,2 vezes o valor nominal (contínuo); 10 vezes o valor nominal/1 segundo

	Frequência	45Hz ~ 65Hz
	Consumo de energia	O consumo de energia de cada tensão, circuito de entrada atual é inferior a 0,5VA
Precisão		Classe 0,5
Função	Exibir	LED ou LCD
	Comunicação	RS485, protocolo Modbus-RTU;(1 bit de início, 8 bits de dados, 1 bit de parada, sem paridade) Taxa de Baud 2400/4800/9600/19200 bps etc.

	Alarme	Relé passivo de 1 canal, capacidade de contato 3A/30VDC,3A/250VAC, usado para alta, baixa, alarme de desequilíbrio etc.
	Analógico	DC4 ~ 20mA,(carga <500Ω) (Nota: o fio blindado é especialmente selecionado para a entrada e saída de sinal acima)

	Comutação	Entrada: 4 canais ou 2 canais de entrada de contato seco, construído na fonte de alimentação Saída: saída de comutação de 2 canais, sem contato de relé, capacidade: 3A/30VDC,3A/250VAC

Fornecimento auxiliar		AC/DC 85-265V
Consumo de energia		<5VA
Resistência de isolamento		≥ 100MΩ
Tensão suportável de frequência de energia		Entre a fonte de alimentação conjunto de terminais e entrada de sinal, conjunto de saída de terminais 2kV/1min (RMS) Entre o shell e todo o conjunto de terminais (exceto o conjunto de terminais de tensão de referência inferior a 40V) AC 4kV

Ambiente	Temperatura	Operação: -10 °C ~ + 55 ℃Armazenamento: -25 °C ~ + 70 °C
	Umidade	≤ 95% RH, sem condensação, sem gás corrosivo
	Altitude	≤ 2500m
