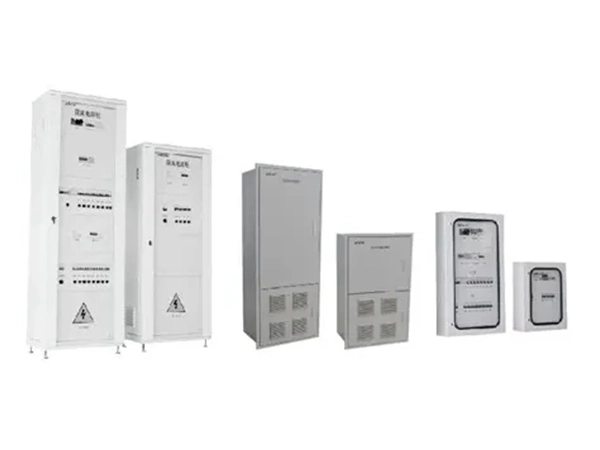

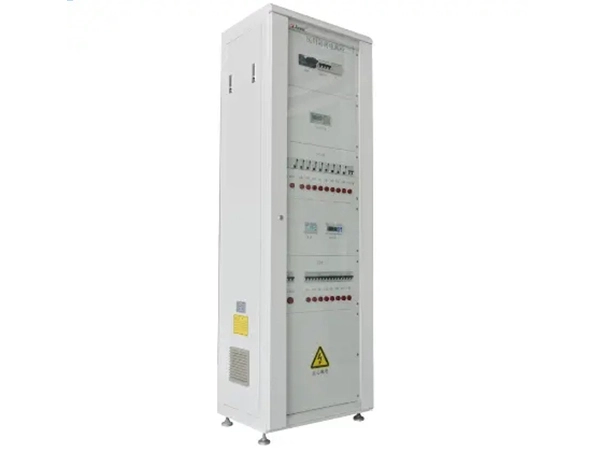

GGF Medical IT Armário de energia isolado

Name: GGF Medical IT Armário de energia isolado
Brand: Acrel Co.,Ltd.

Drawings Features Specifications

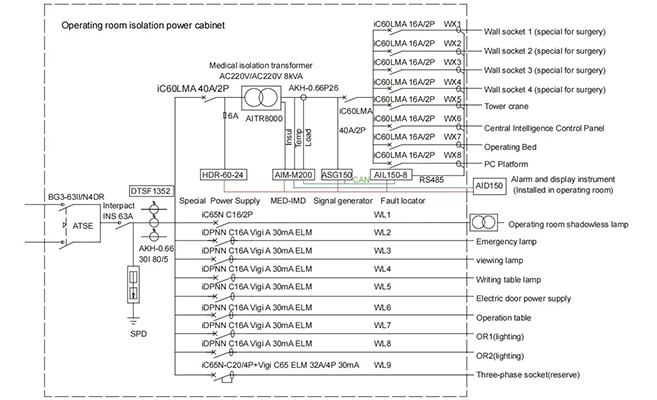

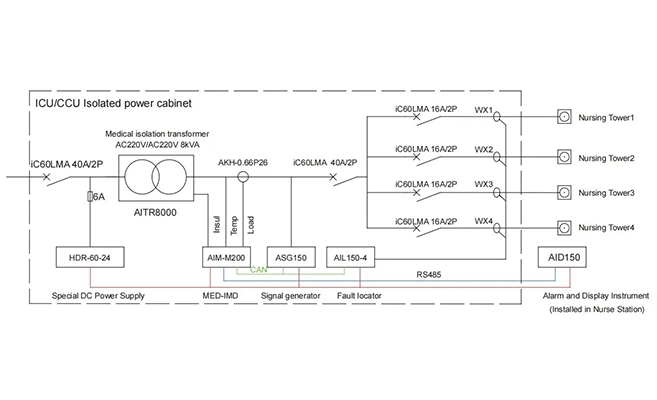

Desenhos do armário de energia isolado GGF Medical IT

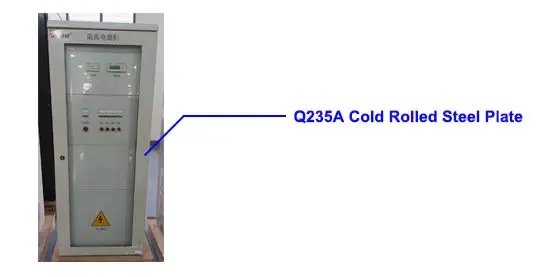

Usando placa de aço laminada a frio Q235A

● Classe A

● Acima de 40 °C

Using Q235A Cold Rolled Steel Plate

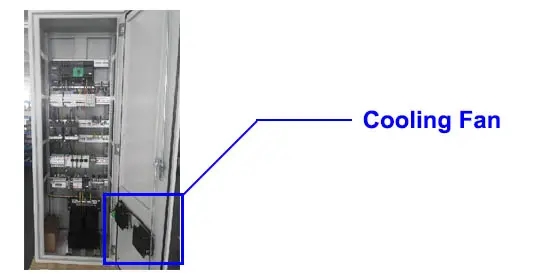

Ventilador de refrigeração

● Tipo de Louver

● Baixo nível de ruído

Cooling Fan

Vários tipos de instalação

● Embutido na parede

● Andar montado

● Dividido montado

Configuração/modelo	GGF-O6X	GGF-O8X	GGF-O6XL	GGF-O8XL	Observação
Isolamento Transformador	AITR6300	AITR8000	AITR6300	AITR8000
Dispositivo de comutação de energia dupla	Configuração opcional
Monitores de isolamento	AIM-M100(AIM-M10)		AIM-M200		Sistemas de TI
Gerador de sinal de teste	-		ASG150
Localizador de falha de isolamento	-		AIL150-8
Fonte de alimentação DC	ACLP10-24		HDR-60-24
Transformador atual	AKH-0.66 40I 75/5, AKH-0.66P26
Disjuntor	IC60LMA 40A/2P, iC60LMA 16A/2P, iC60LMA 20A/2P
Alarme e instrumento de exibição	AID120(AIM-M100)/AID10(AIM-M10) (Instalado ao lado do painel de inteligência)		AID150 (Instalado ao lado do painel de inteligência)
Circuitos alimentadores	8 × AC220V				Sistemas TN
	1 × AC380V, 8 × AC220V
Protetor de Surge	PR20 20KA 3P N
Medidor multifunções	DTSF1352
Dispositivos de proteção operados por corrente residual	Corrente de funcionamento ≤ 30mA (tipo A)

Parâmetros técnicos	GGF-IXG	GGF-IXQ	GGF-IXF	GGF-OXG	GGF-OXQ	GGF-OXF
Tensão nominal	220V AC			380V/220V AC
Capacidade nominal	3.15/5/6.3/8/10kVA		-	3.15/5/6.3/8/10		-
Frequência nominal	50/60Hz
Circuito de distribuição	Sistemas de TI: 4 ou 5 AC220V (pode ser personalizado)			Sistemas de TI: 8 AC220V (pode ser personalizado)
	-			Sistemas de TN-S: 1 AC380V,8 AC220V
Nível de proteção	IP31	IP34D		IP31	IP34D
Instalação	Andar de pé	Embutido		Andar de pé	Embutido
Entrada e saída	Fundo	Ambos inferior e superior Têm linhas de acesso		Entrada inferior e Saída inferior	Ambos inferior e superior Têm linhas de acesso
Comunicação	Interface RS485, protocolo Modbus-RTU
