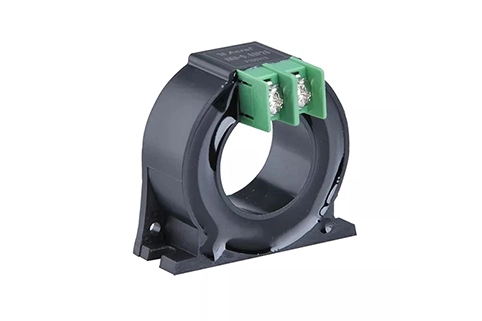

Transformador atual

Aplicações do transformador atual

Para medir a corrente em outro circuito, utilize um Transformador de Corrente (CT). O monitoramento da rede elétrica transnacional de linhas de alta tensão é feito globalmente por meio de CTs. Um CT é feito para medir a corrente em seu enrolamento primário e produzir uma corrente alternada em seu enrolamento secundário que é proporcional a essa corrente.

Estrutura dos transformadores atuais

Um núcleo de ferro magnético, um enrolamento primário enrolado neste núcleo e um enrolamento secundário enrolado neste enrolamento primário na direção oposta constituem os três componentes principais de um transformador de corrente. O núcleo de ferro magnético experimenta um fluxo magnético devido à corrente que flui através do enrolamento primário. O enrolamento secundário experimenta uma tensão induzida devido ao fluxo magnético presente no núcleo. Como a corrente que flui através do circuito secundário é oposta à direção do enrolamento, o instrumento de medição conectado em paralelo ao enrolamento secundário produz um fluxo magnético no núcleo de ferro magnético na direção oposta. O fluxo magnético produzido pela corrente que flui através do enrolamento primário é equilibrado por este fluxo magnético. Por causa disso, termina o secundário da corrente.
